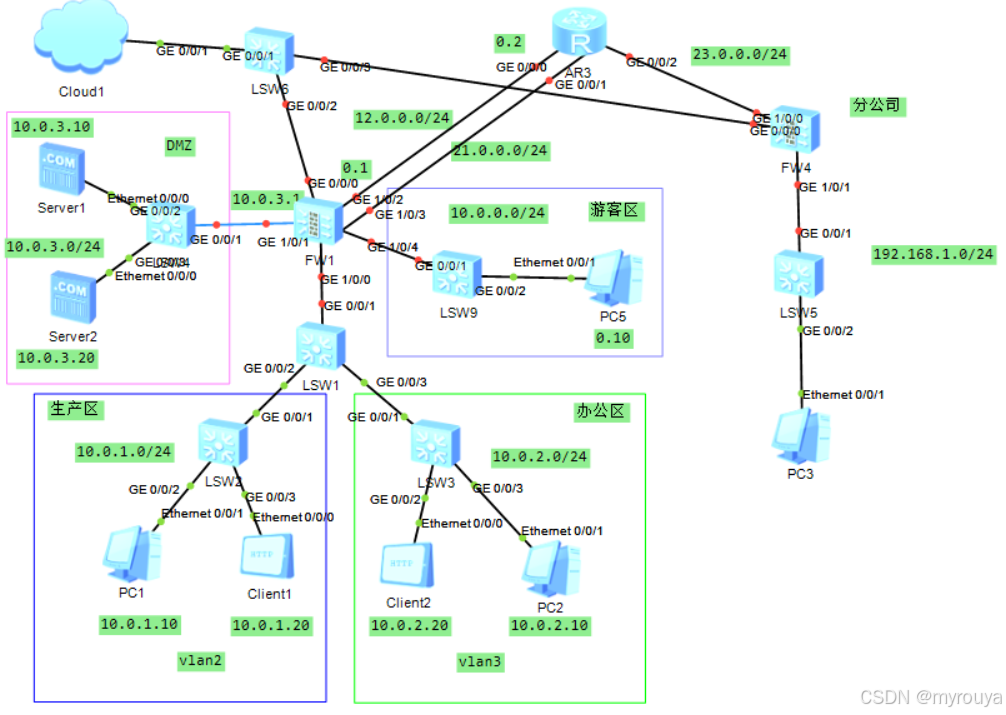

一、实验拓扑

二、实验要求

1.DMZ区内的服务器，办公区仅能在办公时间内(9:00-18:00)可以访问，生产区的设备全天可以访问

2.生产区不允许访问互联网，办公区和游客区允许访问互联网

3.办公区设备10.0.2.10不允许访问DMZ区的FTP服务器和HTTP服务器，仅能ping通10.0.3.10

4.办公区分为市场部和研发部，研发部IP地址固定，访问DMZ区使用匿名认证，研发部需要用户绑定IP地址，访问DMZ区使用免认证;

游客区人员不固定，不允许访问DMZ区和生产区，统一使用Guest用户登录，密码Admin@123，游客仅有访问公司门户和上网的权限，门户网站地址10.0.3.10

5.生产区访问DMZ时，需要进行protal认证，设立生产区用户组织架构，至少包含三个部门，每个部门三个用户，用户统一密码openlab123，首次登录需要修改密码，用户过期时设定为10天，用户不允许多人使用

6.创建一个自定义管理员，要求不能拥有系统管理的功能

三、实验思路

1.先配置IP地址，防火墙的IP地址，g0/0/0接口需要开启server-manage all,才能进行登录，配置子接口，配置PC的IP地址

2.配置Cloud云，

3.通过云登录到防火墙

4.写两条安全策略，完成办公区仅能在办公时间内(9:00-18:00)可以访问，生产区的设备全天可以访问的要求

5. 写三条安全策略，实现生产区不允许访问互联网，办公区和游客区允许访问互联网

6.写一条安全策略，拒绝FTP和HTTP服务，但能ping通10.0.3.10

7.创建openlab区域，创建办公区，生产区，游客区，办公区下分为市场部，研发部，各部门下创建一个用户，单向绑定，研发部访问DMZ使用匿名验证，生产区访问DMZ使用免认证；

游客区不允许访问DMZ和生产区，写一条安全策略，禁止ICMP服务，但开通ping10.0.3.10的服务，创建Guest用户，密码Admin@123

8.生产区访问DMZ时进行Portal认证，创建三个部门，每个部门三个用户，密码统一openlab@123，用户过期时设定为10天，用户不允许多人使用，首次登录改密码（不知道怎么实现）

8.创建一个自定义管理员，不能拥有管理系统的功能（开启只读）

四、实验步骤

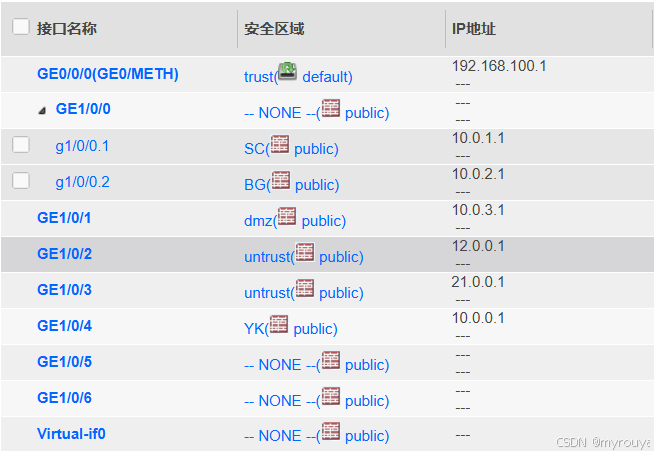

1.先配置IP地址，防火墙的IP地址，g0/0/0接口需要开启server-manage all,才能进行登录，配置子接口，配置PC的IP地址

PCIP地址如图所示

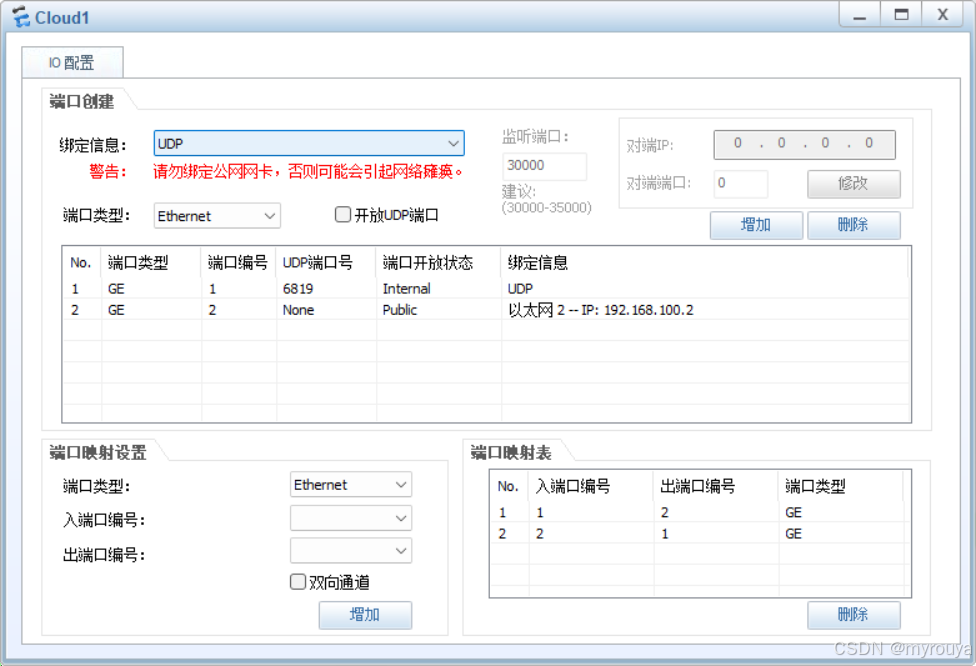

2.配置Cloud云，通过云才能登录防火墙（没有环回网卡可以自行创建），网卡IP地址要和防火墙一个网段，不一致可以任意改一个

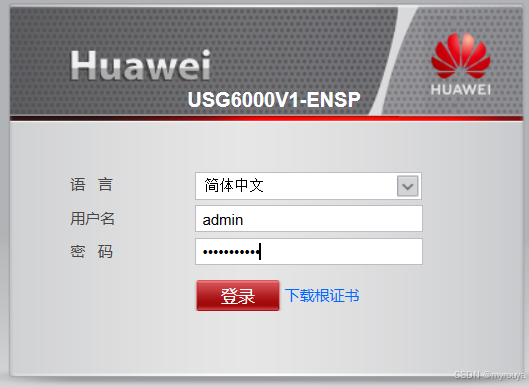

3.通过浏览器（地址栏输入防火墙接口地址（g0/0/0））登录到防火墙，用户名默认admin，密码默认Admin@123,首次登录需要修改密码

4.写两条安全策略，完成办公区仅能在办公时间内(9:00-18:00)可以访问，生产区的设备全天可以访问的要求

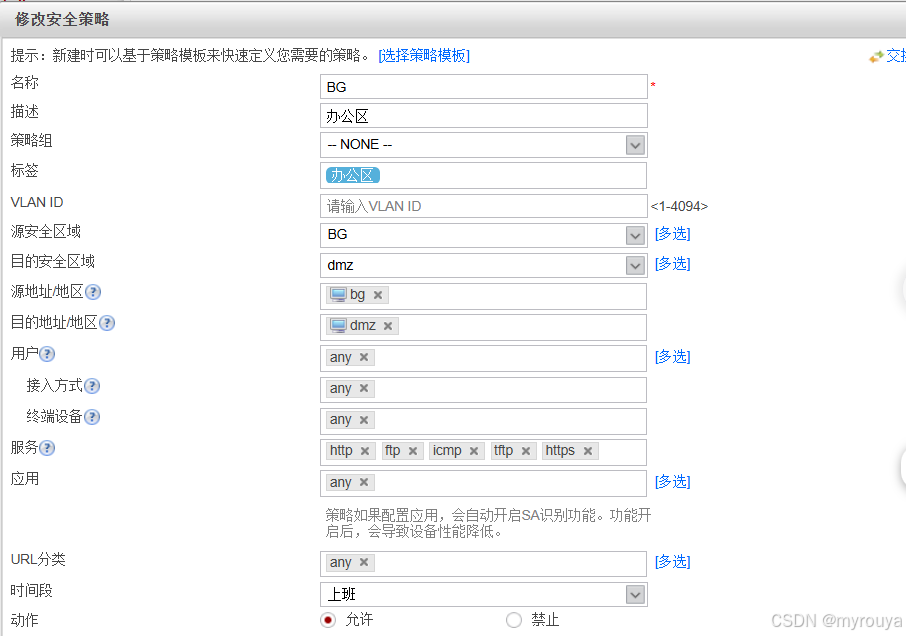

（1）办公区在办公时间能访问

注意vlan id别设置，不然识别不了

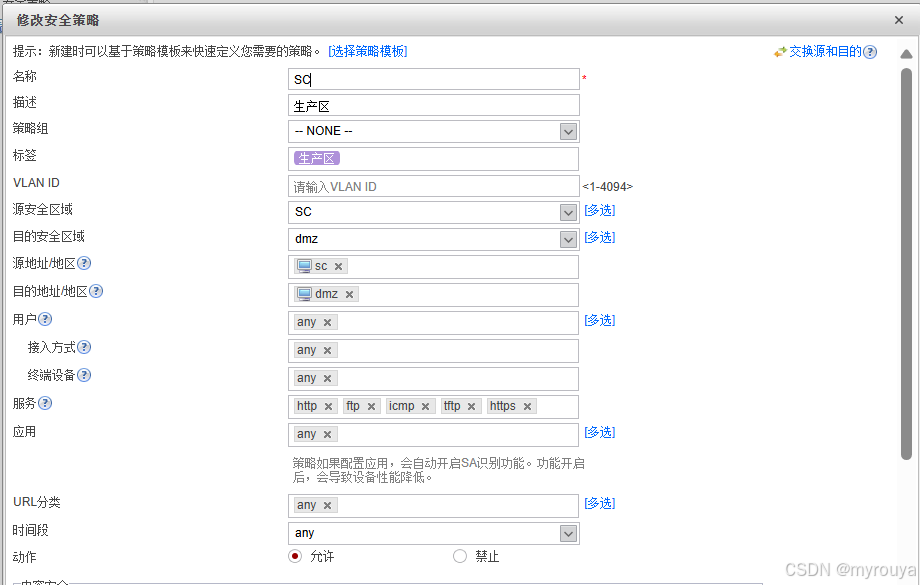

（2）生产区全天可以访问

5. 写三条安全策略，实现生产区不允许访问互联网，办公区和游客区允许访问互联网

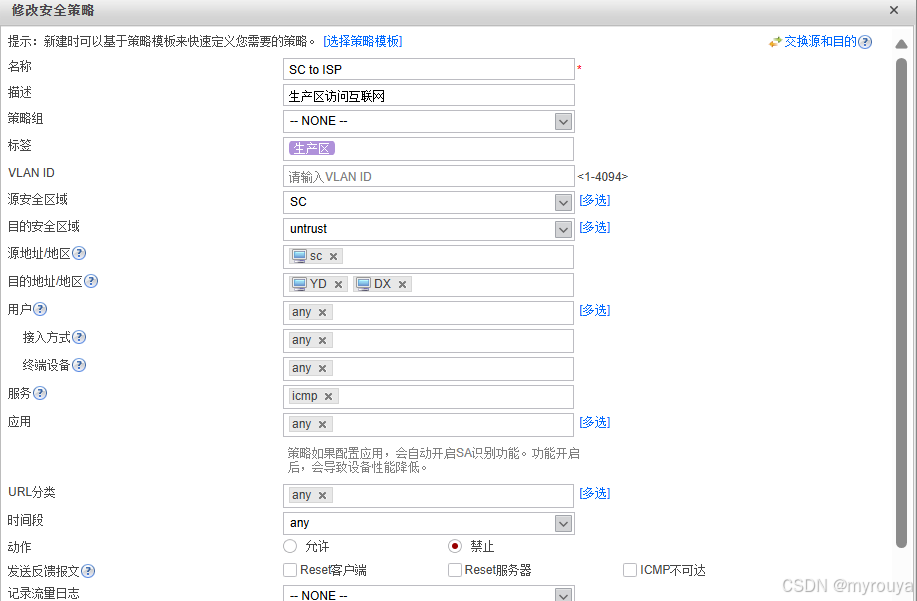

生产区：

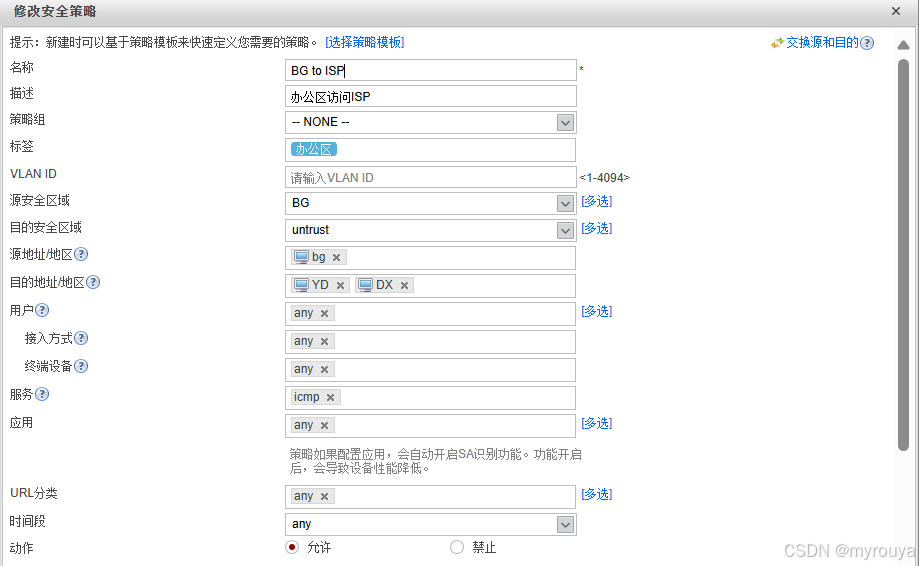

办公区：

游客区：

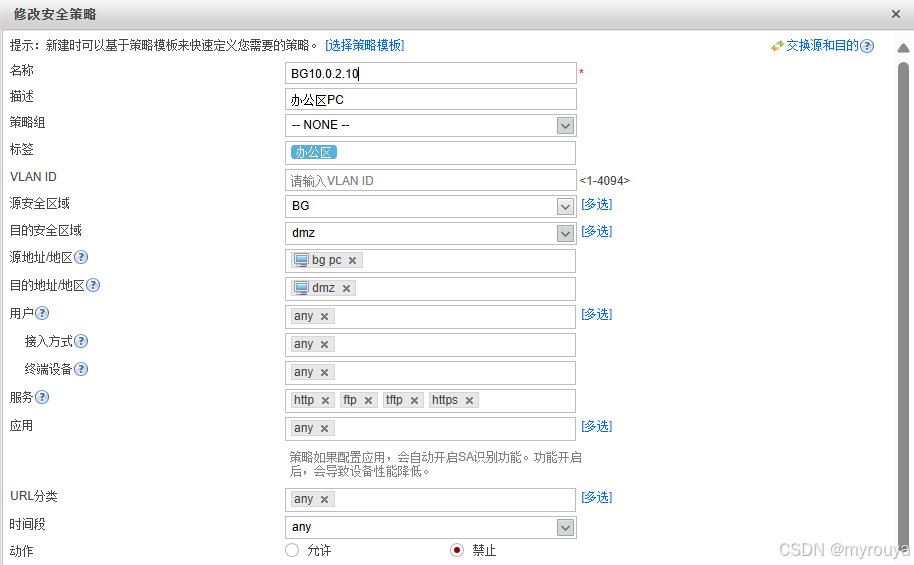

6.写一条安全策略，办公区访问DMZ拒绝FTP和HTTP服务，但能ping通10.0.3.10

因为第一条我开启ICMP，所以这里直接写拒绝

7.创建openlab认证域，创建办公区，生产区，游客区，办公区下分为市场部，研发部，各部门下创建一个用户，单向绑定，研发部访问DMZ使用匿名验证，市场部访问DMZ使用免认证；

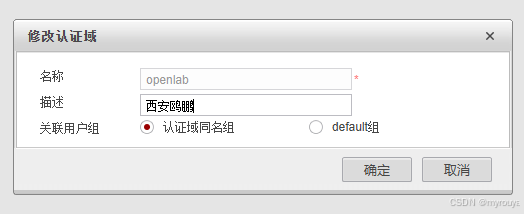

创建认证域：

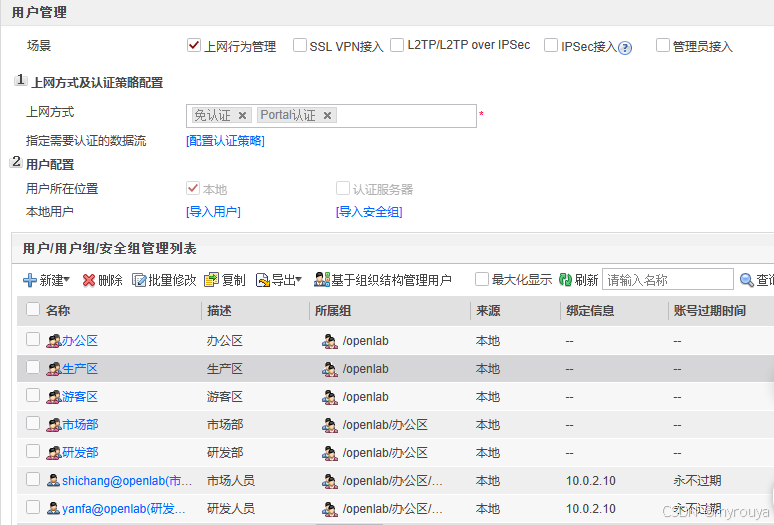

创建部门对应关系及用户：

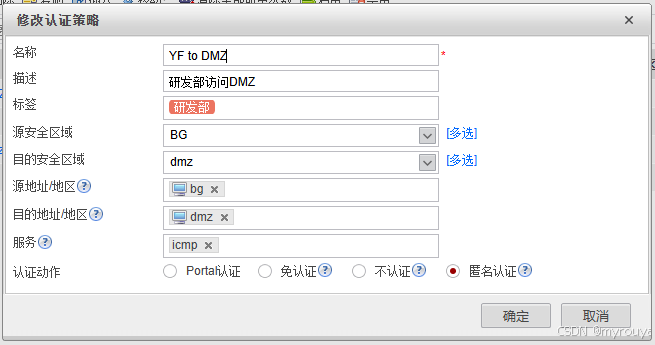

研发部访问DMZ:

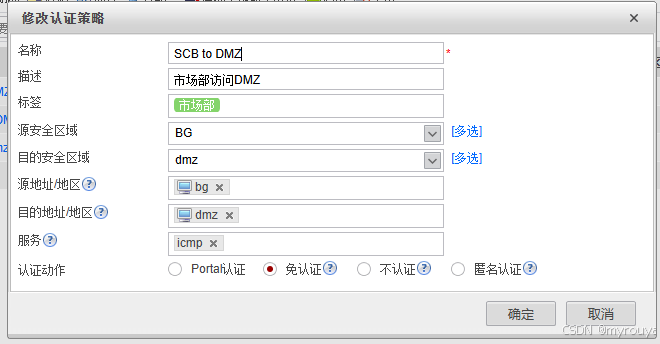

市场部访问DMZ:

游客区不允许访问DMZ和生产区，写一条安全策略，禁止ICMP服务，但开通ping10.0.3.10的服务，创建Guest用户，密码Admin@123：

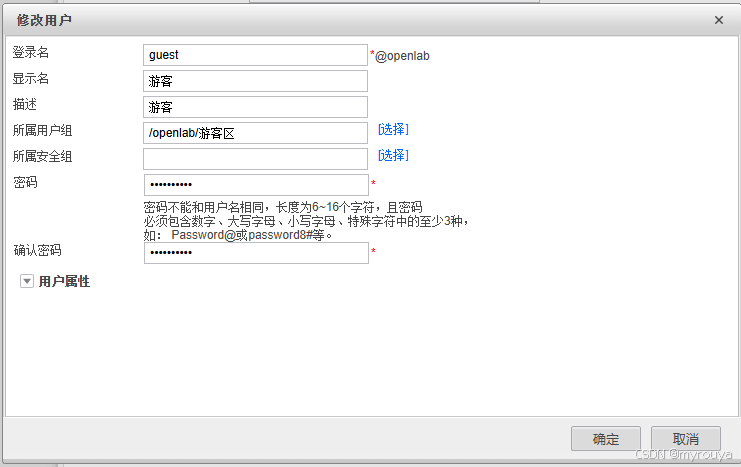

创建游客用户：

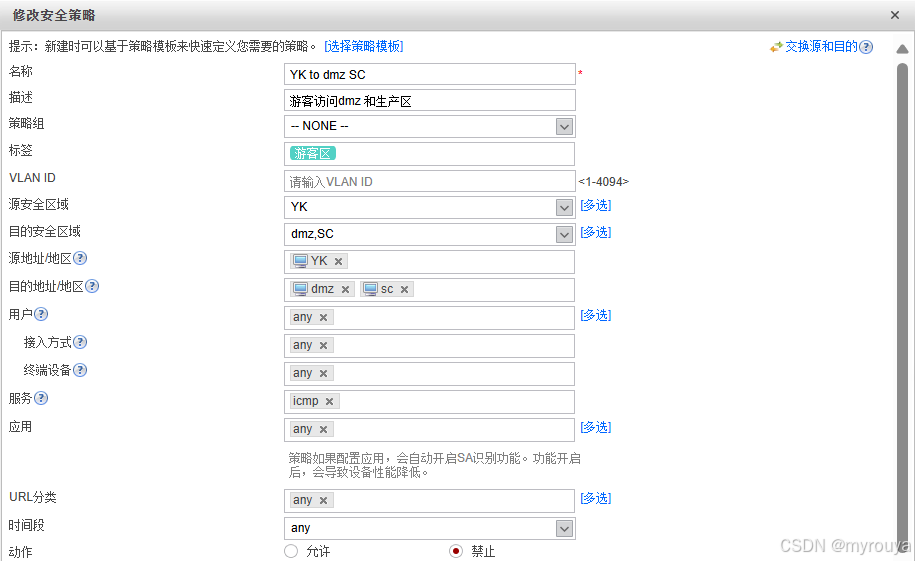

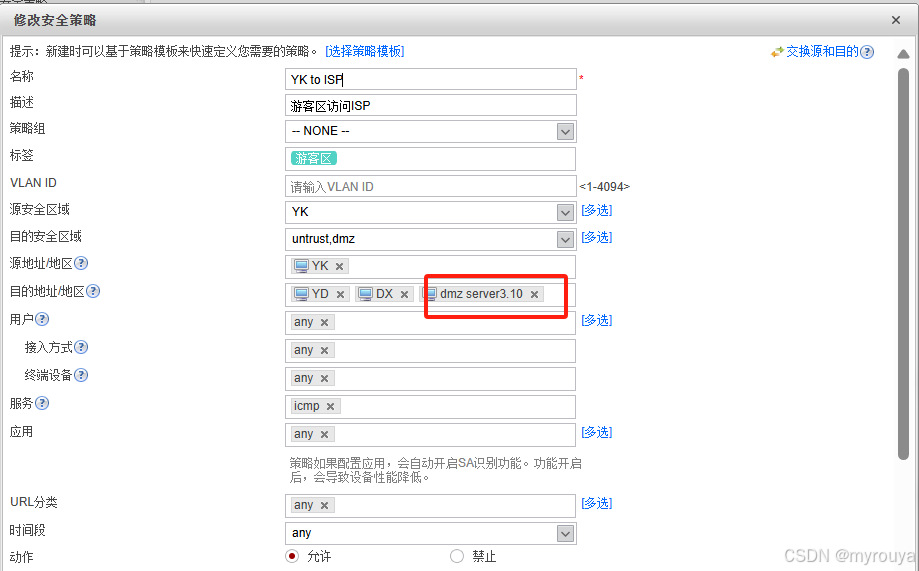

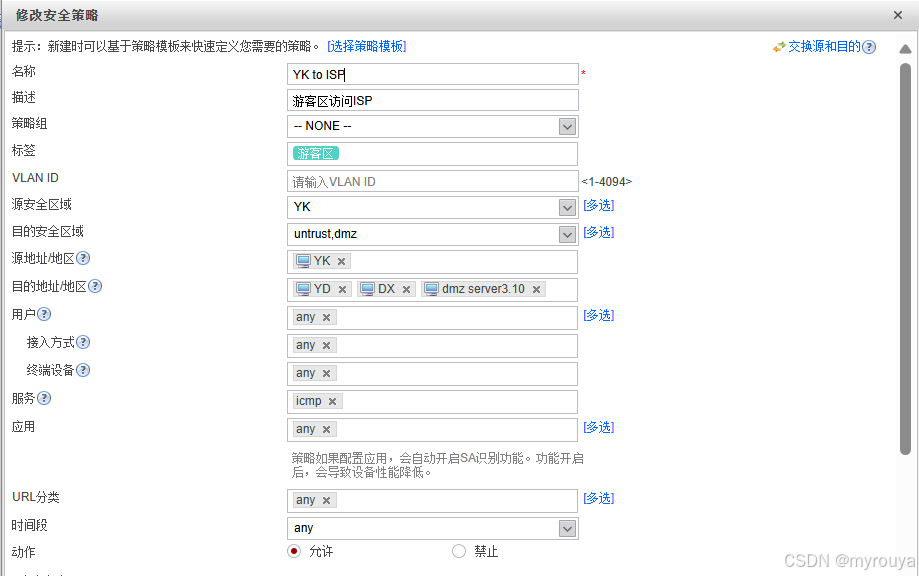

创建安全策略，使其不允许访问DMZ和生产区，但开通ping10.0.3.10的服务（我直接在游客访问ISP的安全策略里面多加了一条）

8.生产区访问DMZ时进行Portal认证，创建三个部门，每个部门三个用户，密码统一openlab@123，用户过期时设定为10天，用户不允许多人使用，首次登录改密码（不知道怎么实现）

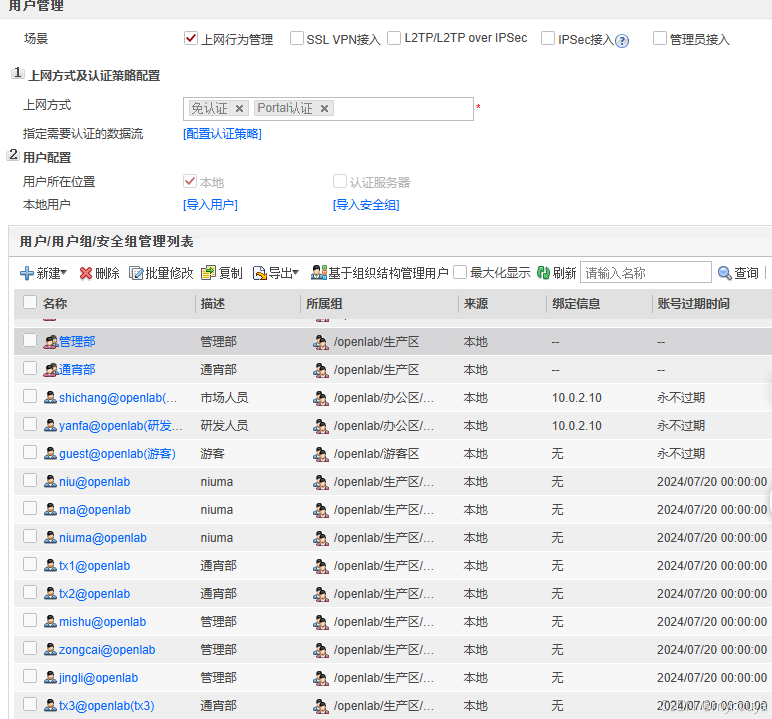

创建三个部门（牛马部，管理部，通宵部），各部门在批量创建三个用户：

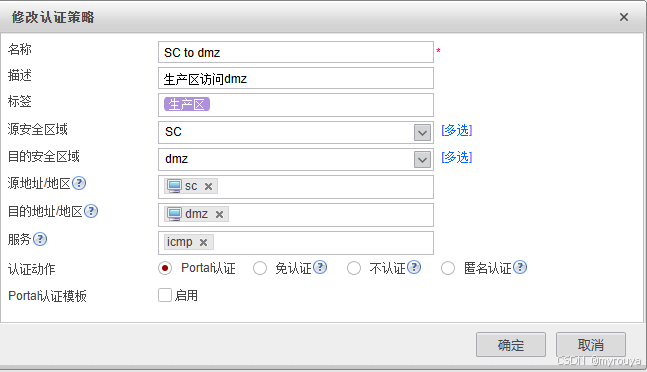

生产区访问DMZ使用Poetal认证：

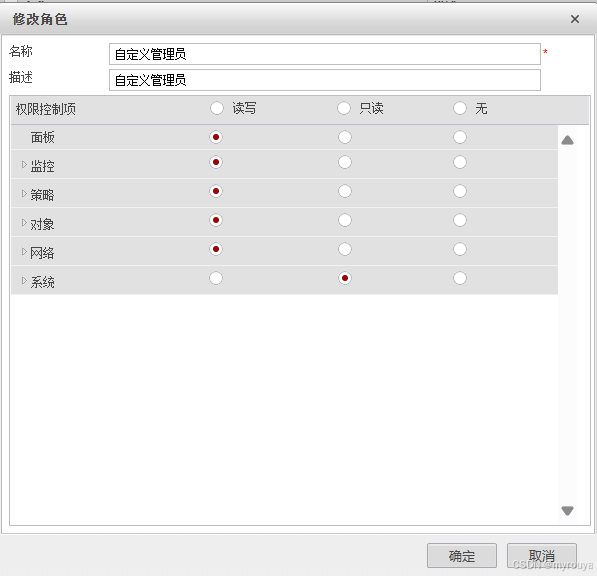

9.创建一个自定义管理员，不能拥有管理系统的功能（开启只读）：

对系统功能只读

实验完成！！！
