准备工作

实验环境

HTTP服务

这是一个简单的HTTP服务，主要打印HTTP报文用于分析客户端IP

#!/usr/bin/env python # coding: utf-8  import socket from threading import Thread  # 创建socket对象 sock_srv = socket.socket()  # 绑定IP和port sock_srv.bind(('0.0.0.0', 5001))  # 开启服务 sock_srv.listen()  # 定义一个函数, 处理来自客户端链接的处理 def socket_deal(conn: socket.socket, address: tuple): 	# 通过socket获取客户端的IP; 这里的客户端IP其实指的是TCP报文中的原始IP和原始Port 	# 就是上一个发起TCP发起的地址      print(address)      # 打印HTTP的报文     print(conn.recv(1024).decode())      # 不做特殊处理，所有的请求均返回Hello Word     template = """ HTTP/1.1 200 OK Service: HTTP Version: 1.1.2.2
hello word
     """     conn.send(template.encode())      # 关闭此次HTTP的请求     conn.close()   while True:     # 接受Client的数据请求     conn, address = sock_srv.accept()     Thread(target=socket_deal, args=(conn, address)).start()

Nginx报文分析

nginx 4层代理

• 配置启动4层代理, 并请求 http://192.168.1.102 并观察 101 的请求信息

stream { 	server { 	  listen 80 ; 	  proxy_pass 192.168.1.100:5001;  		# Python的HTTP服务 	  # proxy_protocol on;					# 可选性, 4层携带真实IP 	} }

• 客户端请求4层转发，默认不传递客户端IP。

# print(address), 可以从socket得到客户端IP ('192.168.1.102', 52842)  # 得到HTTP的报文信息如下 GET / HTTP/1.1 Host: 192.168.1.102 Connection: keep-alive Cache-Control: max-age=0 Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7 Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9

• 客户端请求4层转发，要求传递客户端IP。

# print(address), 可以从socket得到客户端IP ('192.168.1.102', 52848)  # 得到HTTP的报文信息如下，多了一行PROXY。其余信息不变 PROXY TCP4 192.168.1.100 192.168.1.102 55360 80 GET / HTTP/1.1 Host: 192.168.1.102 Connection: keep-alive Cache-Control: max-age=0 Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7 Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9

nginx 7层代理

• 配置文件

server {                                                                                listen       80;                                                                    server_name  localhost;                                                                                                                                                                                                                                     location / {                                                                            proxy_pass http://192.168.1.100:8000/;                                                                                  # proxy_set_header X-Forwarded-For $remote_addr;   # nginx 去掉注释请求携带客户端真实IP                                     }                                                                                                                                                                   }

• 客户端请求7层代理，默认不传递客户端IP真实IP。

# print(address), 可以从socket得到客户端IP ('192.168.1.102', 52854)  # 得到HTTP的报文信息如下. GET / HTTP/1.0 Host: 192.168.1.100:5001 Connection: close Cache-Control: max-age=0 Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7 Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9

• 客户端请求7层，要求传递客户端IP真实IP。

# print(address), 可以从socket得到客户端IP ('192.168.1.102', 52858)  # 得到HTTP的报文信息如下，多了一行PROXY。其余信息不变 GET / HTTP/1.0 Host: 192.168.1.100:5001 Connection: close Cache-Control: max-age=0 Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7 Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9 X-Forwarded-For: 192.168.1.100

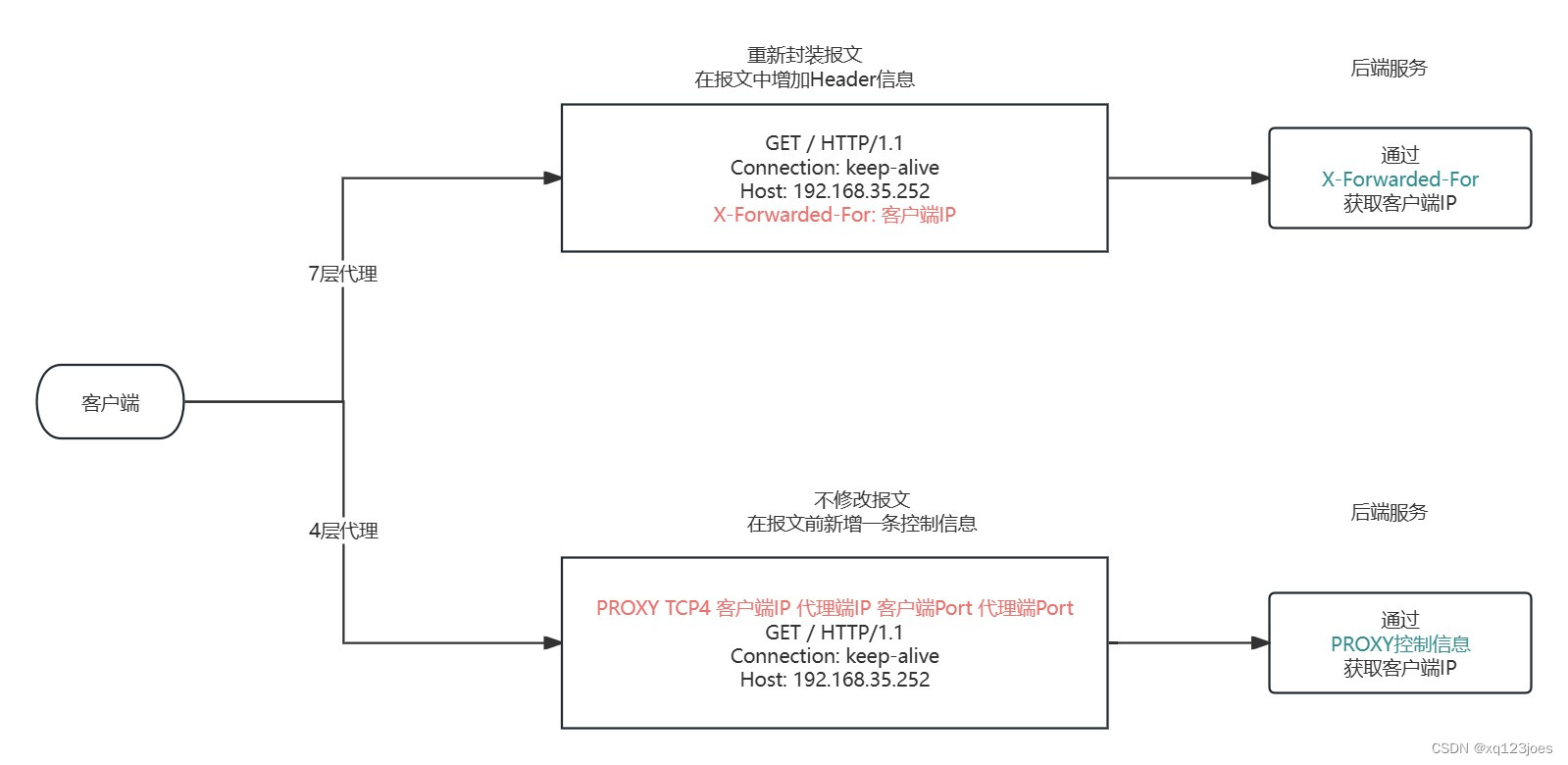

分析NGINX获取客户端IP方法

1. 7层代理会对报文进行重新封装，封装过程中可以通过增加XFF的header传递客户端IP。

2. 4层转发不会修改报文。在不修改HTTP报文前提下，前置补充代理信息, 格式: PROXY TCP 客户端IP 代理端IP 客户端端口 代理端端口

Haproxy 代理分析

Haproxy 4层代理

• 配置

defaults     mode                    tcp  frontend  main *:80     default_backend             app  backend app     balance     roundrobin     server  app1 192.168.1.100:5001 check # 不携带真实IP     # server  app1 192.168.1.100:5001 send-proxy check  # 携带真实IP

• 客户端请求4层转发，默认不要求传递客户端IP

# print(address) 获取客户端的address信息 ('192.168.1.103', 56790)  # 这个信息和NGINX 4层信息一样 GET / HTTP/1.1 Host: 192.168.1.103 Connection: keep-alive Cache-Control: max-age=0 Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7 Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9

• 客户端请求4层转发，要求传递客户端IP

# print(address) 获取客户端的address信息 ('192.168.1.103', 58410)  # 与Nginx 4层带真实IP一样, 报文之前增加了PROXY信息 PROXY TCP4 192.168.1.100 192.168.1.103 57871 80 GET / HTTP/1.1 Host: 192.168.1.103 Connection: keep-alive Cache-Control: max-age=0 Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7 Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9

Haproxy 7层代理

• 配置

defaults     mode                    http     option forwardfor       except 127.0.0.0/8   # 默认携带客户端IP，  frontend  main *:80     default_backend             app  backend app     balance     roundrobin     server  app1 192.168.1.100:5001 check

• 客户端请求7层代理，默认传递客户端IP

# print(address) 获取客户端的address信息 ('192.168.1.103', 53178)  # 与Nginx 7层带客户端IP一样, 报文包含X-Forwarded-For GET /favicon.ico HTTP/1.1 Host: 192.168.1.103 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: image/avif,image/webp,image/apng,image/svg+xml,image/*,*/*;q=0.8 Referer: http://192.168.1.103/ Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9 X-Forwarded-For: 192.168.1.100 Connection: close

• 客户端请求7层代理，注释不传递客户端IP

# print(address) 获取客户端的address信息 ('192.168.1.103', 53576)  # 与Nginx 7层不传递客户端IP一样, 报文包含没有X-Forwarded-For GET / HTTP/1.1 Host: 192.168.1.103 Cache-Control: max-age=0 Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/126.0.0.0 Safari/537.36 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.7 Accept-Encoding: gzip, deflate Accept-Language: zh-CN,zh;q=0.9 Connection: close

分析Haproxy获取客户端IP方法

其实和nginx一样

案例小结

上述操作主要是完成: Nginx和Haproxy两款服务分别完成: 4层转发和7层代理。 携带IP与不携带客户端IP配置上的区别和报文展示

提前了解一下: NGINX中参数设定protocol。开启后可以处理 “在HTTP报文前方附加数据” 混淆的HTTP报文结构

附伪代码获取客户端IP

#!/usr/bin/env python # coding: utf-8 import socket from threading import Thread  # 创建socket对象 sock_srv = socket.socket()  # 绑定IP和port sock_srv.bind(('0.0.0.0', 5001))  # 开启服务 sock_srv.listen()   # 简单的Response结构 def response(content, status, msg, conn):     template = """ HTTP/1.1 %d %s Service: HTTP Version: 1.1.2.2 Content-Type: text/html; charset=UTF-8 Connection: close  %s       """ % (status, msg, content)     return conn.send(template.encode())   # 定义一个函数, 处理来自客户端链接的处理 def socket_deal(conn: socket.socket, address: tuple):     try:         # 通过socket获取客户端的IP; 这里的客户端IP其实指的是TCP报文中的原始IP和原始Port         # 就是上一个发起TCP发起的地址         _client_ip, _client_port = address         data = conn.recv(1024).decode()          # 打印HTTP的报文         _data_lines = data.splitlines()          # 代理模式         _proxy_type = "可能HTTP代理"          # header 信息收集         extend_data = ["header信息", ]         for line in _data_lines:              # 如果4层传递客户端IP，会得到如下信息。             if line.startswith('PROXY'):                 # PROXY TCP4 192.168.1.100 192.168.1.102 55360 80                 _, protocol, _c_ip, _p_ip, _c_port, _p_port = line.split()                 if protocol != 'TCP4':                     response("PROXY ERROR", 500, "PROXY_ERROR", conn)                 else:                     _proxy_type = "TCP代理"                     _client_ip = _c_ip                     # 有时候报文只收到PROXY信息, 就需要第二次接收报文信息                     if len(_data_lines) == 1:                         socket_deal(conn, (_c_ip, _c_port))                         return                     # 如果一次性收完报文信息则继续处理                     else:                         continue              if ":" not in line:                 # 不是K:V 形式，那不是header。 可能是post数据, 也可能是HTTP协议。 此处忽略                 continue              # 拿到header信息             header_key, header_value = [item.strip() for item in line.split(":", 1)]             if header_key == 'X-Forwarded-For':                 _client_ip = header_value              # header 信息入库             extend_data.append(":".join((header_key, header_value)))          content = ["真实的客户端IP可能是" + _client_ip, "
"]         content.extend(extend_data)         response("
".join(content), 200, 'ok', conn)              except Exception as e:         print(e)     finally:         # 关闭此次HTTP的请求         conn.close()   while True:     # 接受Client的数据请求     conn, address = sock_srv.accept()     Thread(target=socket_deal, args=(conn, address)).start()

实践: NGINX与HAProxy结合使用。

准备环境

1. 启动一台NGINX HTTP服务器，扮演正常访问的网站。 代号NGINX-HTTP
2. 另启动一台NGINX服务器，实现四层转发功能到NGINX HTTP服务器，代号NGINX-PROXY
3. 启动一台HAProxy服务器，实现四层转发功能到NGINX HTTP服务器，代号HAProxy
4. 在客户端分别访问NGINX-PROXY和HAProxy, 并采集NGINX-HTTP的日志
5. 在NGINX-PROXY和HAProxy交叉请求CURL，并携带Header信息: X-FORWARDED-FOR, 并采集NGINX-HTTP的日志
6. PROXY-PROTOCOL, 是四层转发开启携带真实IP补充协议，即: 在HTTP报文前方附加的数据。 参考文档

NGINX-HTTP服务器

• HTTP服务主要配置
• 因为4层转发携带了真实IP后, NGINX收到的不再是一个纯粹的HTTP报文。 所以需要在NGINX服务开启如下设置。 参考文档

 http { 	# r:访问IP, 也就是代理端IP。  	# P: PROXY-PROTOCOL的IP，也就是4层转发携带的补充报文的IP，也就是客户端IP。  	# xff: 藏在Header中的X-Forwarded-For的IP。 	log_format  proxy_protocol_log  'r: $remote_addr p: $proxy_protocol_addr xff: $http_x_forwarded_for';   	server {  		access_log logs/proxy_protocol_access.log proxy_protocol_log;	# 观察IP: 访问IP，代理IP，XFF  		error_log logs/proxy_protocol_error.log  		listen       80 ;               		# 接收HTTP报文走80端口                                         	 	listen       8000 proxy_protocol;     	# PROXY PROTOCOL 走8000端口，PROTOCOL 是通过四层转发获取真实IP的补充协议                	 	server_name  localhost;     	 	location / { 	 		root html; 	 		index index.html; 	 	} 	} }

NGINX-PROXY服务器

关键配置

stream { 	server { 	  listen 80 ; 	  proxy_protocol on; 	# 需要开启使用PROXY PROTOCOL协议。 	  proxy_pass 192.168.1.104:8000; 	} }

浏览器访问, NGINX-HTTP(192.168.1.104)输出日志信息

tail logs/proxy_protocol_access.log r: 192.168.1.102 p: 192.168.1.100 xff: -

CURL访问，NGINX-HTTP(192.168.1.104)输出日志信息

tail logs/proxy_protocol_access.log r: 192.168.1.102 p: 192.168.1.103 xff: 192.168.1.199

HAProxy服务器

关键配置

defaults     mode  tcp  backend app     balance     roundrobin     server  app1 192.168.1.104:8000 send-proxy  	# send-proxy 开启支持PROXY-PROTOCOL

浏览器访问, NGINX-HTTP(192.168.1.104)输出日志信息

tail -f logs/proxy_protocol_access.log r: 192.168.1.103 p: 192.168.1.100 xff: -

CURL访问，NGINX-HTTP(192.168.1.104)输出日志信息

tail -f logs/proxy_protocol_access.log r: 192.168.1.103 p: 192.168.1.102 xff: 192.168.1.199

再次小结

我们尝试结合常见配置结构进行验证。 可以初步发现

1. 4层转发携带客户端IP是需要使用PROPXY-PROTOCOL协议支持。客户端IP会补充在这个协议内
2. 作为4层转发端，因为4层转发不修改报文，所以在HTTP报文前添加PROPXY-PROTOCOL信息。
   • 4层转发服务器需要开启 protocol 支持发送PROXY-PROTOCOL+HTTP的混淆报文结构
   • 4层目标服务器需要开启 protocol 支持接收PROXY-PROTOCOL+HTTP的混淆报文结构
3. 使用补充PROXY-PROTOCL后，HTTP的报文不在是一个纯粹的报文结构，所以作为服务网端NGINX开启了两种模式
   • listen 80; 支持处理普通HTTP请求，
   • listen 80 protocol; 支持处理PROXY-PROTOCOL + HTTP报文的形式。这也是四层代理携带IP的特有形式
4. 在选择HTTP服务器时，需要考虑HTTP服务是否支持PROXY-PROTOCOL。
