交换机tagged与untagged是VLAN的两种工作模式，tagged模式下数据包带有VLAN标签，而untagged模式下则不带。

交换机tagged与untagged的关系深入探讨：

1、Tagged VLAN（带标签的VLAN）

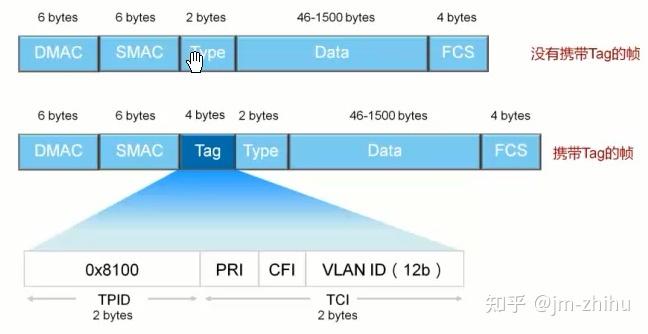

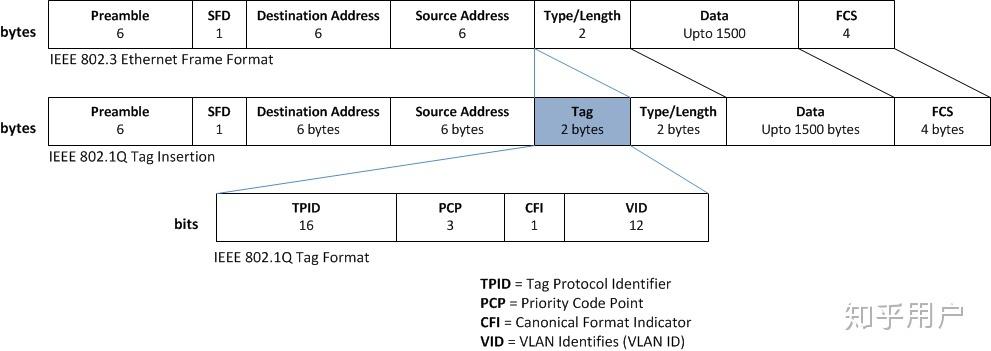

- 定义：Tagged VLAN是一种在交换机上使用802.1Q标签进行数据包标记的方式，每个数据包都会被附加一个包含VLAN ID的标签，用于标识该数据包所属的VLAN。

（图片来源网络，侵删）

- 工作原理：当一个带有标签的数据包进入交换机时，交换机会读取该标签中的VLAN ID，并根据VLAN的配置信息将数据包转发到相应的端口或设备上。

- 优点：提供了更好的流量管理和安全性控制能力，可以通过配置访问控制列表（ACL）和策略来限制不同VLAN之间的通信。

- 缺点：由于每个数据包都需要添加和移除标签，会增加网络带宽的消耗。

2、Untagged VLAN（无标签的VLAN）

- 定义：Untagged VLAN是一种在交换机上不使用802.1Q标签进行数据包标记的方式，数据包在传输过程中不会携带任何VLAN ID。

- 工作原理：当一个不带标签的数据包进入交换机时，交换机会根据该数据包进入的端口所属的VLAN进行处理和转发。

（图片来源网络，侵删）

- 优点：减少了网络带宽的消耗，因为不需要为每个数据包添加和移除标签，适用于无需进行流量管理和安全性控制的场景。

- 缺点：无法实现对不同VLAN之间的通信进行限制，缺乏灵活性和安全性。

3、Hybrid VLAN（混合VLAN）

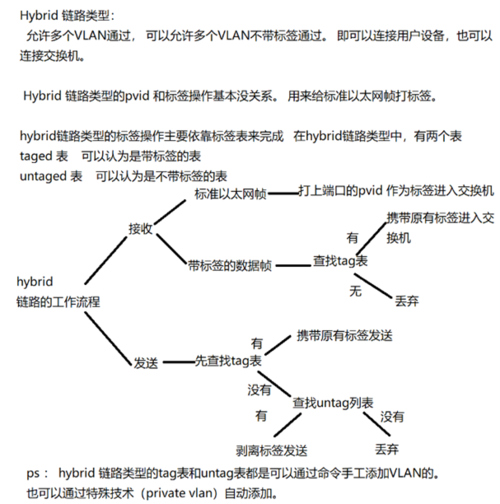

- 定义：Hybrid VLAN是一种同时使用Tagged和Untagged VLAN的方式，它可以在同一台交换机上同时处理带标签和不带标签的数据包。

- 工作原理：交换机根据数据包是否带有标签来确定如何处理和转发数据包，如果数据包带有标签，则按照Tagged VLAN的方式进行处理；如果没有标签，则按照Untagged VLAN的方式进行处理。

- 优点：结合了Tagged和Untagged VLAN的特点，既能提供流量管理和安全性控制的能力，又能减少网络带宽的消耗。

（图片来源网络，侵删）

- 缺点：需要更复杂的配置和管理，可能会增加网络的复杂性和故障排除的难度。

相关问题与解答：

问题1：如何在交换机上配置Tagged VLAN？

答：在交换机上配置Tagged VLAN需要进行以下步骤：

1、创建VLAN并分配VLAN ID；

2、进入VLAN配置模式；

3、启用Trunk端口，并设置允许通过的VLAN；

4、配置Access端口，并将其加入到相应的VLAN中。

问题2：为什么需要使用Hybrid VLAN？

答：使用Hybrid VLAN可以实现灵活的流量管理，并兼顾网络的安全性和性能需求，对于一些特定的业务或用户组，可以将其划分到Untagged VLAN中，以减少带宽消耗；而对于需要流量管理和安全性控制的部门或用户组，可以将其划分到Tagged VLAN中，以确保其与其他部门的隔离和安全通信。
