————前言————

NAT服务器是一种在网络边界设备上配置的服务，它允许外部网络的用户访问内部网络中的服务或主机，同时隐藏了内部网络的真实IP地址。通过NAT服务器，内部网络中的服务或主机可以对外部网络提供服务，同时保护了内部网络的隐私和安全。

应用场景

1. NAT服务器通常用于以下场景：

2. 提供对内部网络服务的访问：例如，内部网络中的Web服务器、邮件服务器或FTP服务器需要对外部网络提供服务，但内部网络使用的是私有IP地址，无法直接从外部网络访问。通过NAT服务器，外部网络用户可以使用公共IP地址和端口访问内部网络中的服务。

3. 隐藏内部网络结构：通过NAT服务器，内部网络中的真实IP地址被隐藏起来，只暴露NAT服务器的公共IP地址。这样可以增强内部网络的安全性，防止攻击者直接访问内部网络中的主机。

4. 节省公共IP地址资源：由于IPv4地址资源有限，使用NAT服务器可以在一定程度上节省公共IP地址资源，通过一个公共IP地址映射多个内部网络主机或服务。

NAT服务器可以实现三方面功能：对内部网络服务的访问提供了便捷，如Web、邮件、FTP服务器；隐藏了内部网络的真实IP地址，加强了安全性；并能有效节省公共IP地址资源，通过一个公共IP地址映射多个内部网络主机或服务。

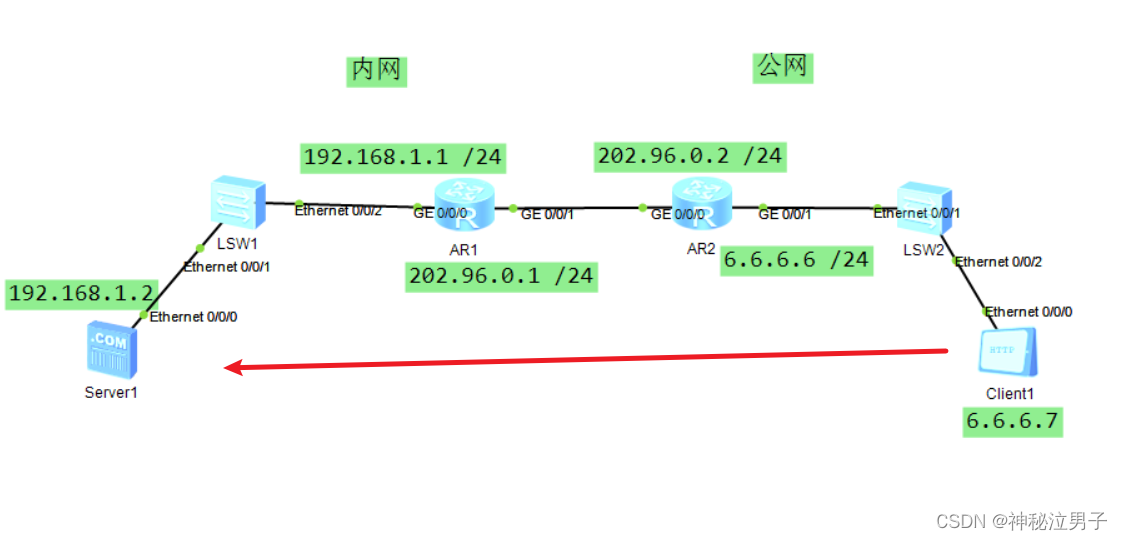

实验拓扑

实验要求通过公网 访问内网的服务器应用

环境前配置

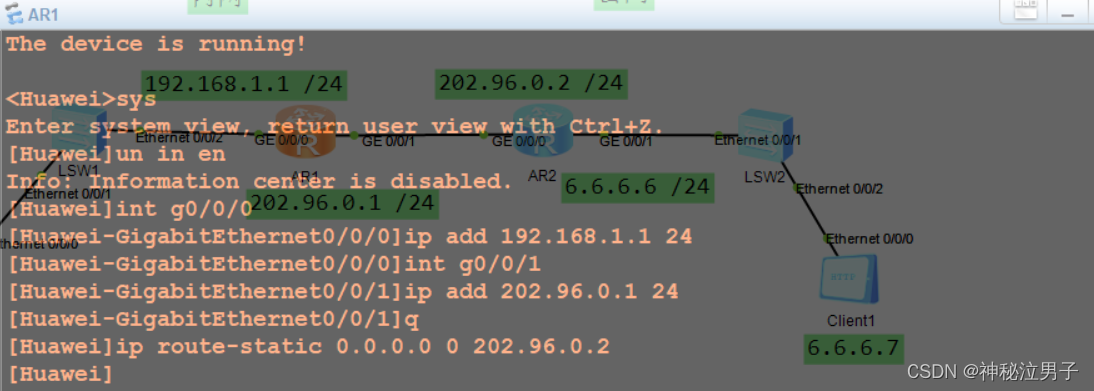

AR1的基本配置

//基本的IP地址和默认路由配置

sys Enter system view, return user view with Ctrl+Z. [Huawei]un in en Info: Information center is disabled. [Huawei]int g0/0/0 [Huawei-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [Huawei-GigabitEthernet0/0/0]int g0/0/1 [Huawei-GigabitEthernet0/0/1]ip add 202.96.0.1 24 [Huawei-GigabitEthernet0/0/1]q [Huawei]ip route-static 0.0.0.0 0 202.96.0.2  [Huawei]

如图所示

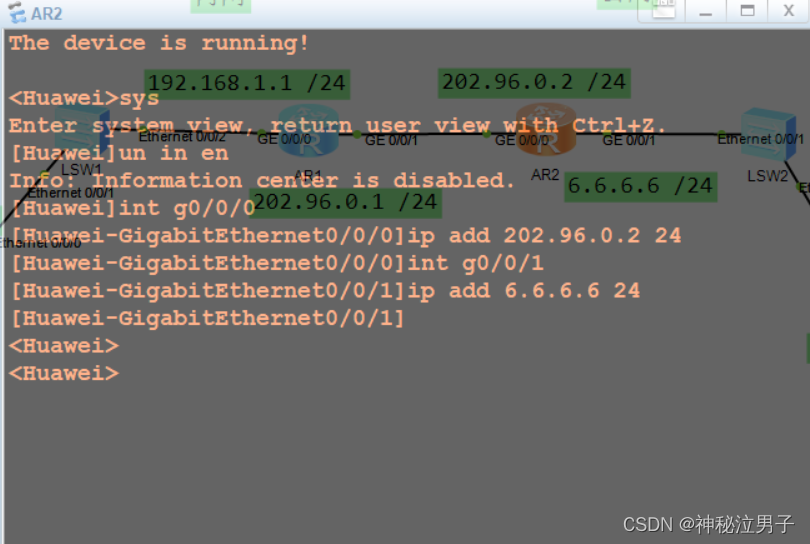

AR2的基本配置

//基本的IP配置

 sys Enter system view, return user view with Ctrl+Z. [Huawei]un in en Info: Information center is disabled. [Huawei]int g0/0/0 [Huawei-GigabitEthernet0/0/0]ip add 202.96.0.2 24 [Huawei-GigabitEthernet0/0/0]int g0/0/1 [Huawei-GigabitEthernet0/0/1]ip add 6.6.6.6 24 [Huawei-GigabitEthernet0/0/1]

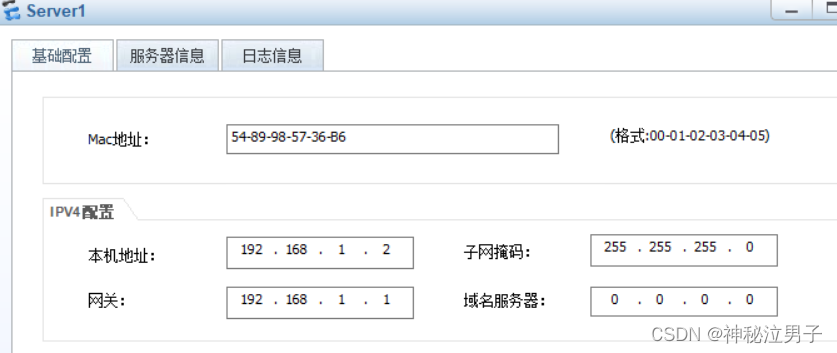

内网服务器IP

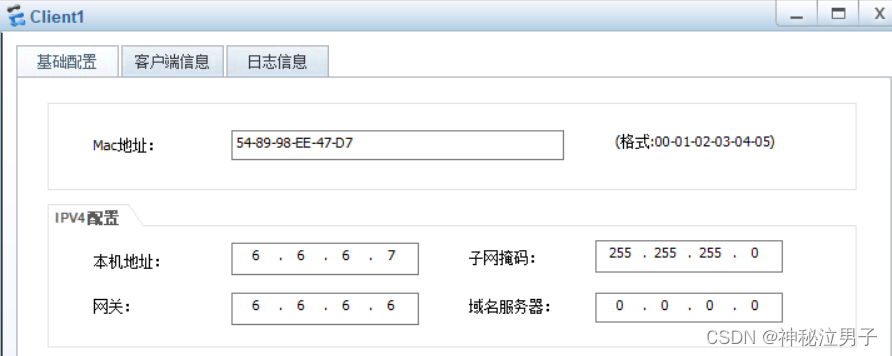

公网客户端

Nat server配置

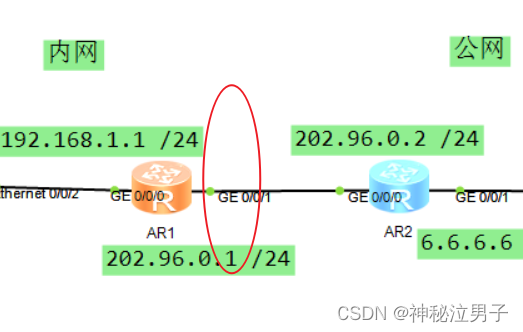

在AR1的G0/0/1接口配置

sys Enter system view, return user view with Ctrl+Z. [Huawei]acl 2001  [Huawei-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255 [Huawei-acl-basic-2001]q [Huawei]int g0/0/1 [Huawei-GigabitEthernet0/0/1]nat outbound 2001   [Huawei-GigabitEthernet0/0/1]nat server protocol tcp global current-interface ww w inside 192.168.1.2 www Warning:The port 80 is well-known port. If you continue it may cause function fa ilure. Are you sure to continue?[Y/N]:y [Huawei-GigabitEthernet0/0/1]

ACL 2001规则 acl 2001  rule permit source 192.168.1.0 0.0.0.255 这段配置创建了一个名为2001的ACL，其中有一条允许规则。这条规则允许来自192.168.1.0/24子网 的所有流量通过。  NAT出站规则 int g0/0/1 nat outbound 2001  这段配置将接口GigabitEthernet0/0/1配置为出站NAT，即对从该接口发出的流量进行NAT转换。 该规则指定了 ACL 2001，因此只有ACL 2001允许的流量才会进行NAT转换。 这意味着只有来自192.168.1.0/24子网的流量才会被NAT转换为出站流量。

• nat server protocol tcp：指定了要配置的NAT服务器协议为TCP，即只对TCP流量进行映射。
• global current-interface ww：global关键词后指定了映射到的全局地址。current-interface意味着使用当前接口的IP地址，而ww则表示将映射到当前接口的所有IP地址上。这意味着所有进入该接口的TCP流量都将被映射到内部网络上的特定主机。
• inside 192.168.1.2 www：指定了映射后的内部地址和端口。192.168.1.2是内部网络中的目标主机的IP地址，而www是端口号，表示该流量将转发到内部主机的TCP端口上。

测试

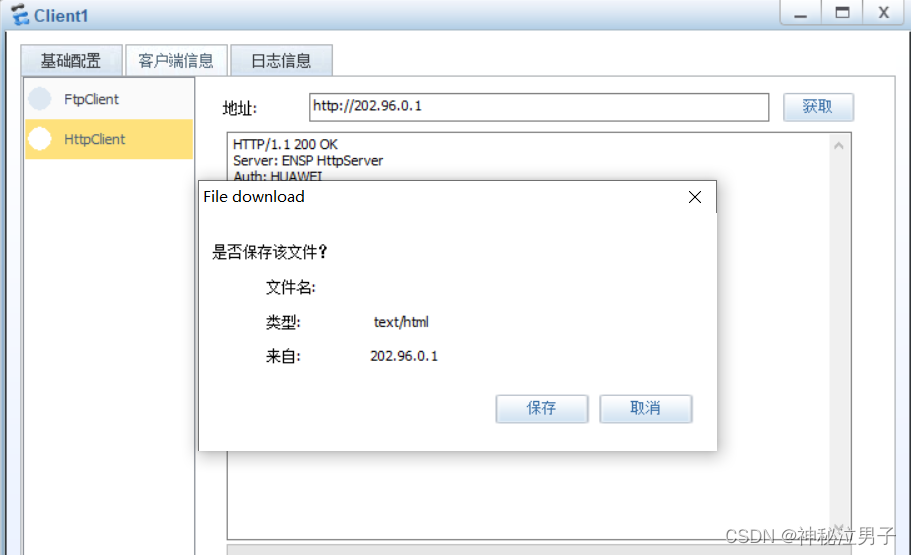

公网客户端访问内网的服务器

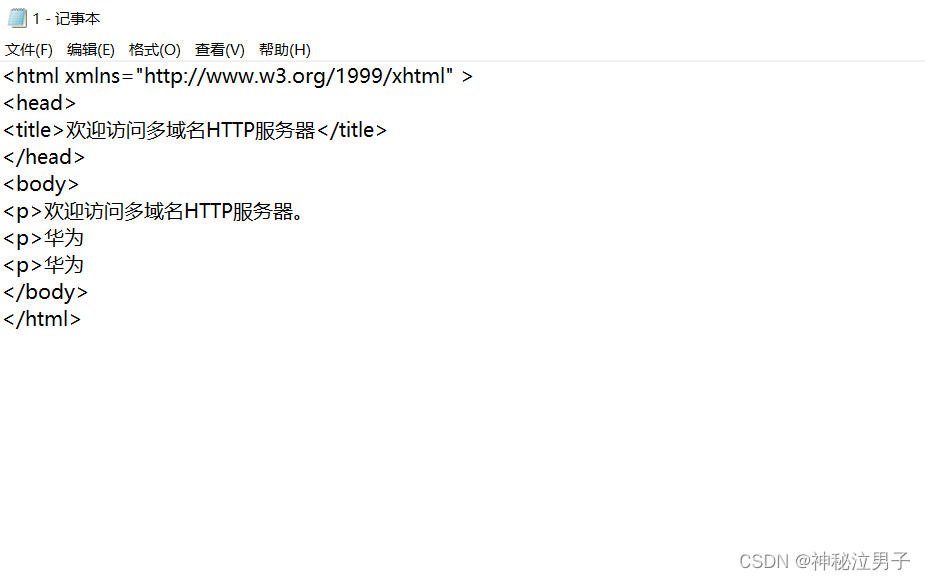

接下来我们把它下载到桌面 文本文档打开

实验结束谢谢大家
