前言（本文档持续更新）

        本文主要记录服务器配置RAID（磁盘阵列）过程中存在的细节问题及官方文档无法解决的问题的解决方案

配置环境

        华为 RH2288 v3服务器配置RAID组

如何快速配置

        1.找到服务器品牌的阵列卡型号，找不到就搜型号的阵列卡型号的配置教程即可

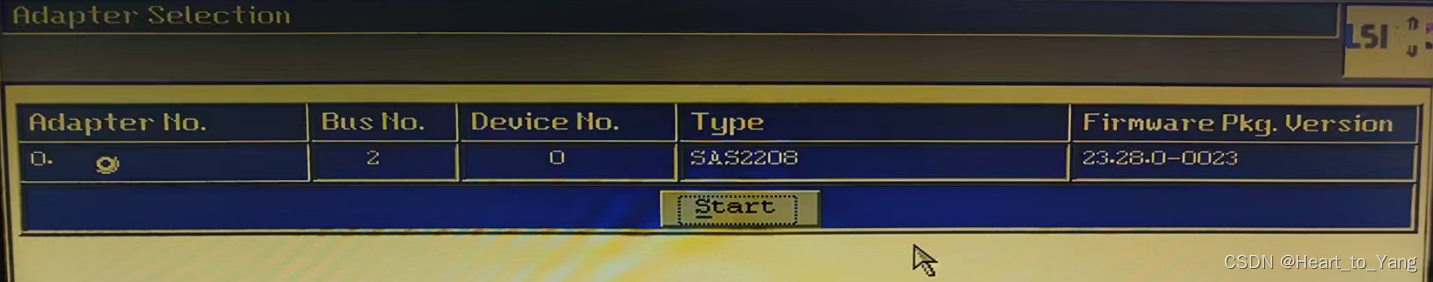

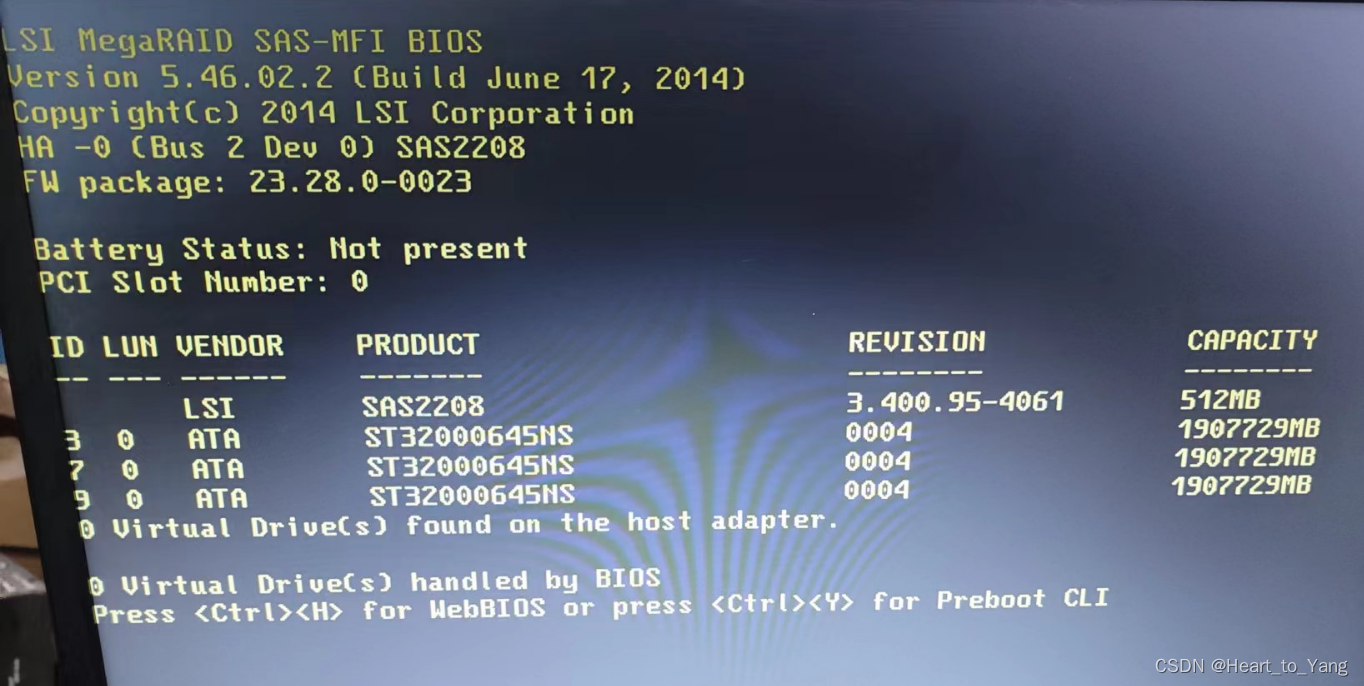

        这里开机进入CRTL+H 进入 WebBIOS 会显示型号为  SAS2208 的板卡

        2.选用一份通用的配置指导 华为V2&V3服务器 RAID控制卡 用户指南 49 - 华为 (huawei.com)

配置注意事项

        1.配置单位服务器时一定要注意断开笔记本的外网，内外网不能同时存在，确保安全

        2.配置时注意保存配置，部分操作界面是操作了会直接保存，不会有保存操作的提示，所以保持提前拍照记录系统盘的磁盘插槽号，以便于误操作无法回退配置。

目录

前言（本文档持续更新）

配置环境

如何快速配置

必备知识

快速配置帮助

查看硬盘状态

硬盘状态错误解决方案

1. Foreign+ Unconfigured Good  （未配置+包括外部RAID信息）

2. Foreign（包括外部RAID信息）

​编辑 3. Unconfigured Bad  （未配置错误）

4. Make Unconf Bad

5. Failed（失败）

其他问题解决方法

误删除RAID配置导致系统无法启动

Raid卡配置信息丢失的恢复

​编辑设置系统启动盘

不同容量的磁盘配置RAID导致的无法增加虚拟驱动组（600G+4TX4）

进入RAID 步骤

新版华为服务器RAID配置界面

其他版本华为服务器RAID配置界面

引用文章

必备知识

        RAID（Redundant Arrays of Independent Disks） 独立的冗余磁盘阵列，简称磁盘阵列。 它是一种将多个独立的硬盘（物理硬盘）以不同的方式组合成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和数据备份的技术。在配置界面中过程中常为 Virtual Drive Management  （虚拟驱动器管理）这个名字。

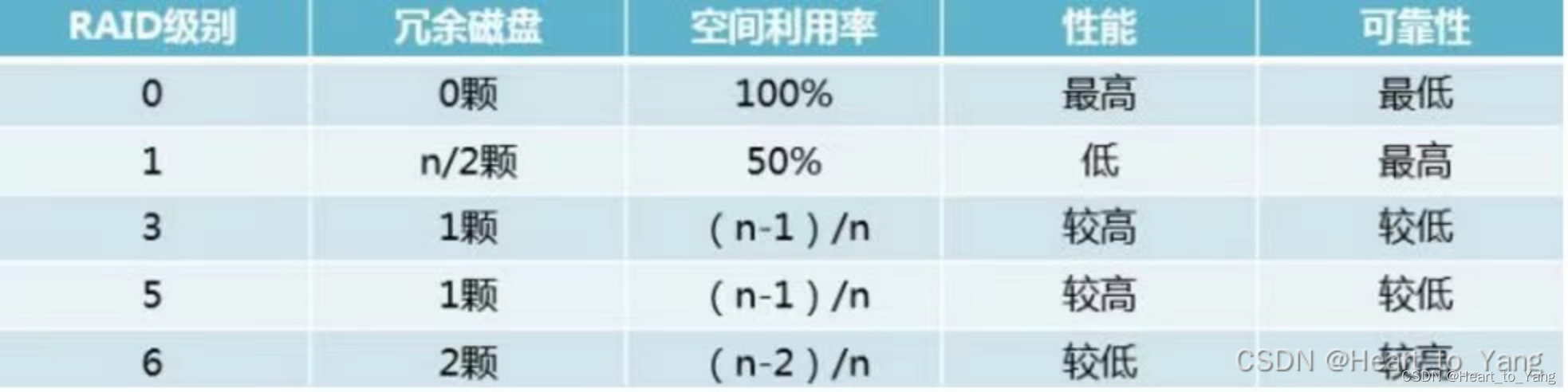

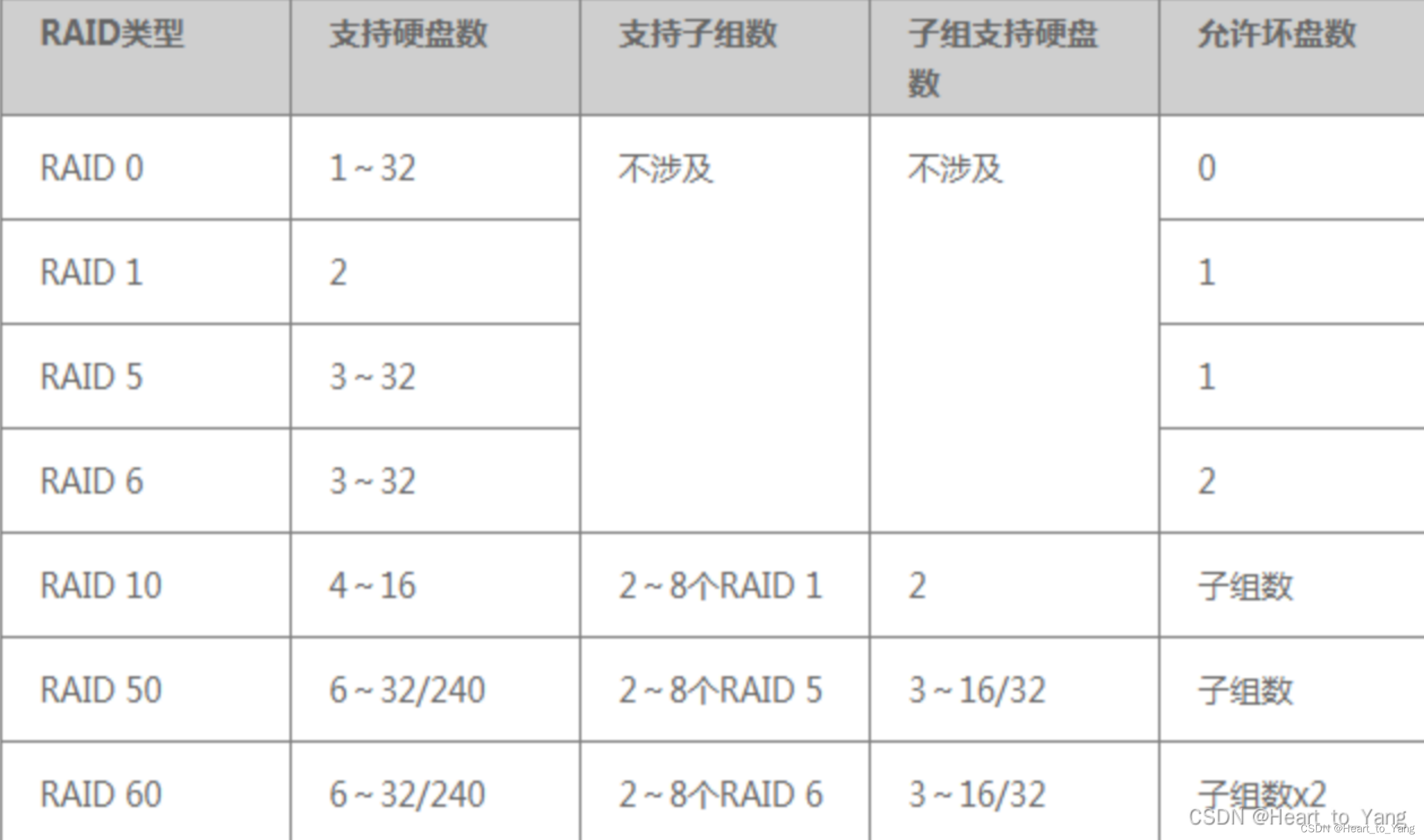

​常用的RAID有：

RAID1：系统盘（硬盘数量=2），如480GB*2

RAID5：数据盘（硬盘数≥3）服务器配置，如6TB*3

RAID10：数据盘（硬盘数≥8），如6TB*8，即两个子组RAID1

RAID50：数据盘（硬盘数≥12），如6TB*12，即两个子组RAID5

快速配置帮助

        SAS2208 RAID 配置指南 LSI SAS2208 - 华为V2&V3服务器 RAID控制卡 用户指南 49 - 华为 (huawei.com)

H3C UniServer R4930 G5 H3 PKG 服务器 SAS RAID-HBA卡用户手册-6W101-新华三集团-H3C

轻松掌握 RAID 配置：各大品牌服务器实操攻略（保姆级教程） - 知乎 (zhihu.com)

        Linux 网关系统配置RAID 安装单机系统（x86服务器全新安装场景） - eSight V300R010C00SPC600 单机系统软件安装指南 (SUSE Linux + GaussDB) 19 - 华为 (huawei.com)        删除RAID配置华为RH2288 V3 服务器 配置raid & 删除raid配置_华为rh2288v3配置raid-CSDN博客

        更换RIAD卡后恢复配置FAQ-服务器Raid卡更换后如何恢复硬盘Raid组信息 - 华为 (huawei.com)

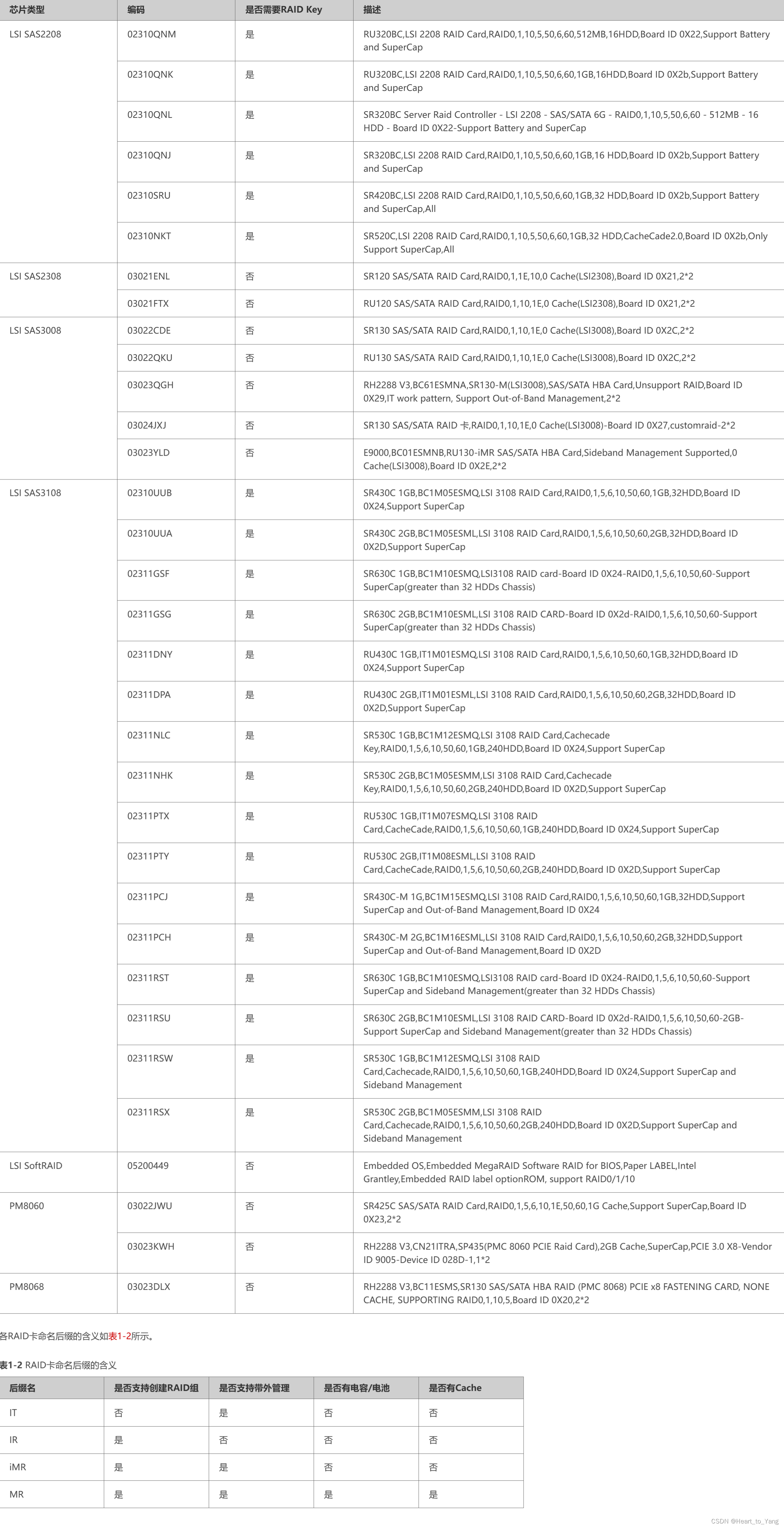

        华为阵列卡类型 华为V2&V3服务器 RAID控制卡 用户指南 49 - 华为 (huawei.com)

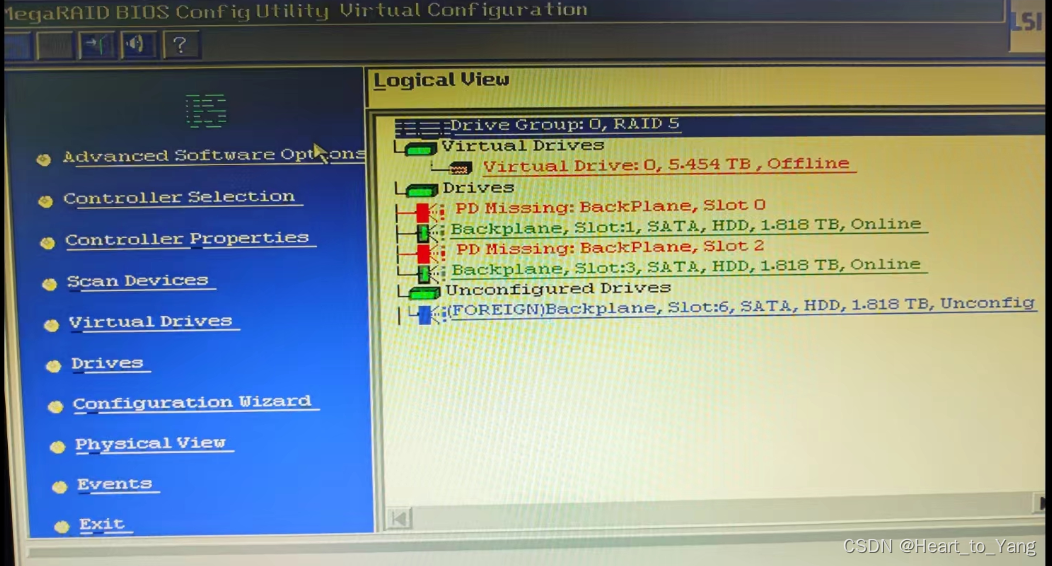

查看硬盘状态

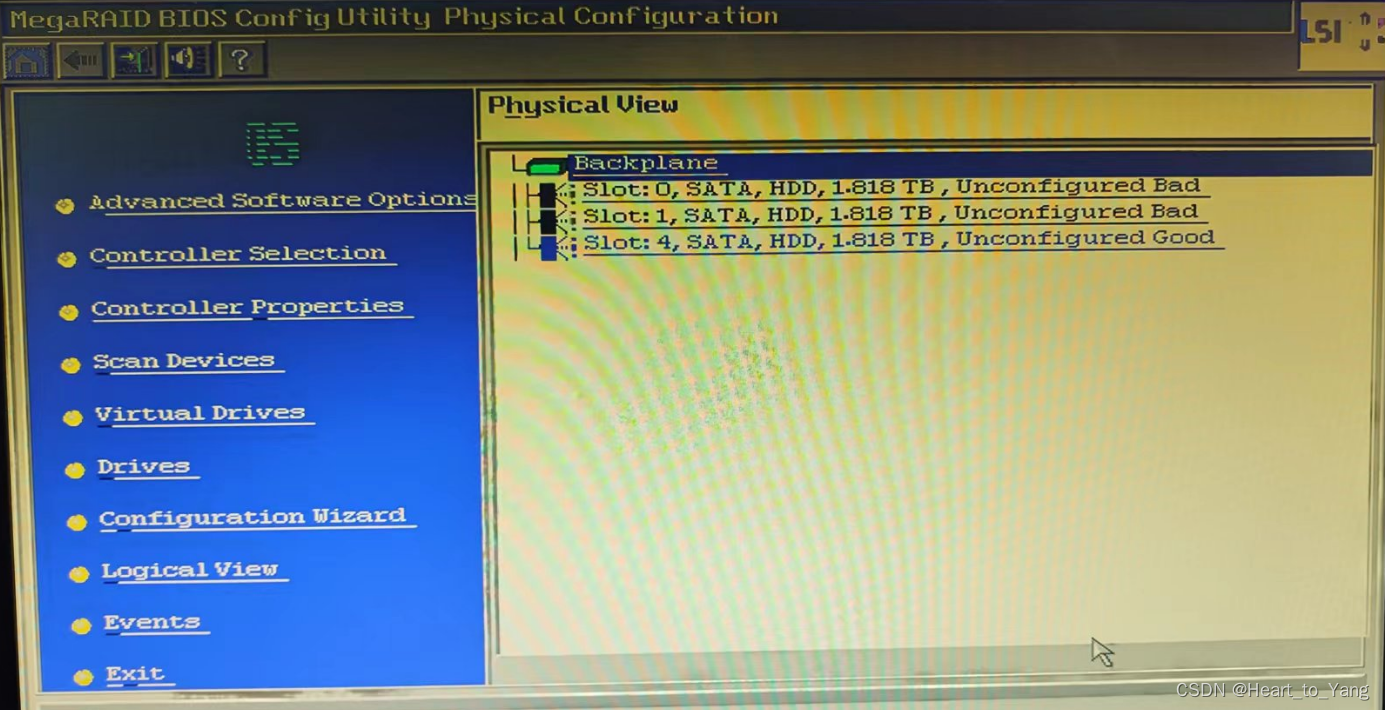

Unconfigured Good（未配置阵列）

Unconfigured Bad  （未配置错误）  此时硬盘告警灯也会显示为黄色，这种情况多出现于服务器非正常关机，而导致的磁盘阵列信息丢失。

Online（正常，配置了RAID）

Foreign（外来磁盘，包括外部RAID信息）

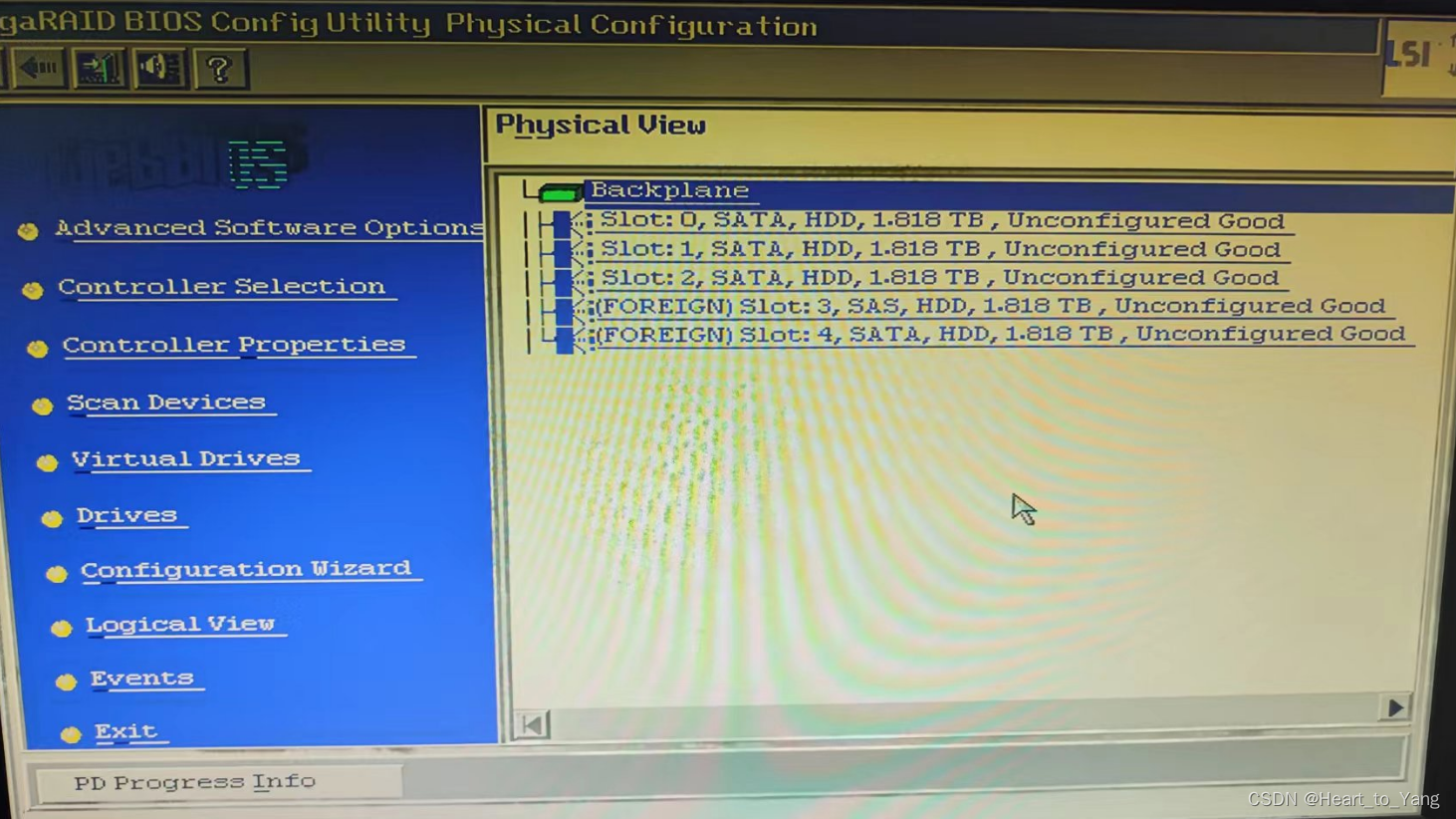

Foreign + Unconfigured Good  （未配置+包括外部RAID信息）

Missing （磁盘未找到）

Failed（失败）

硬盘状态错误解决方案

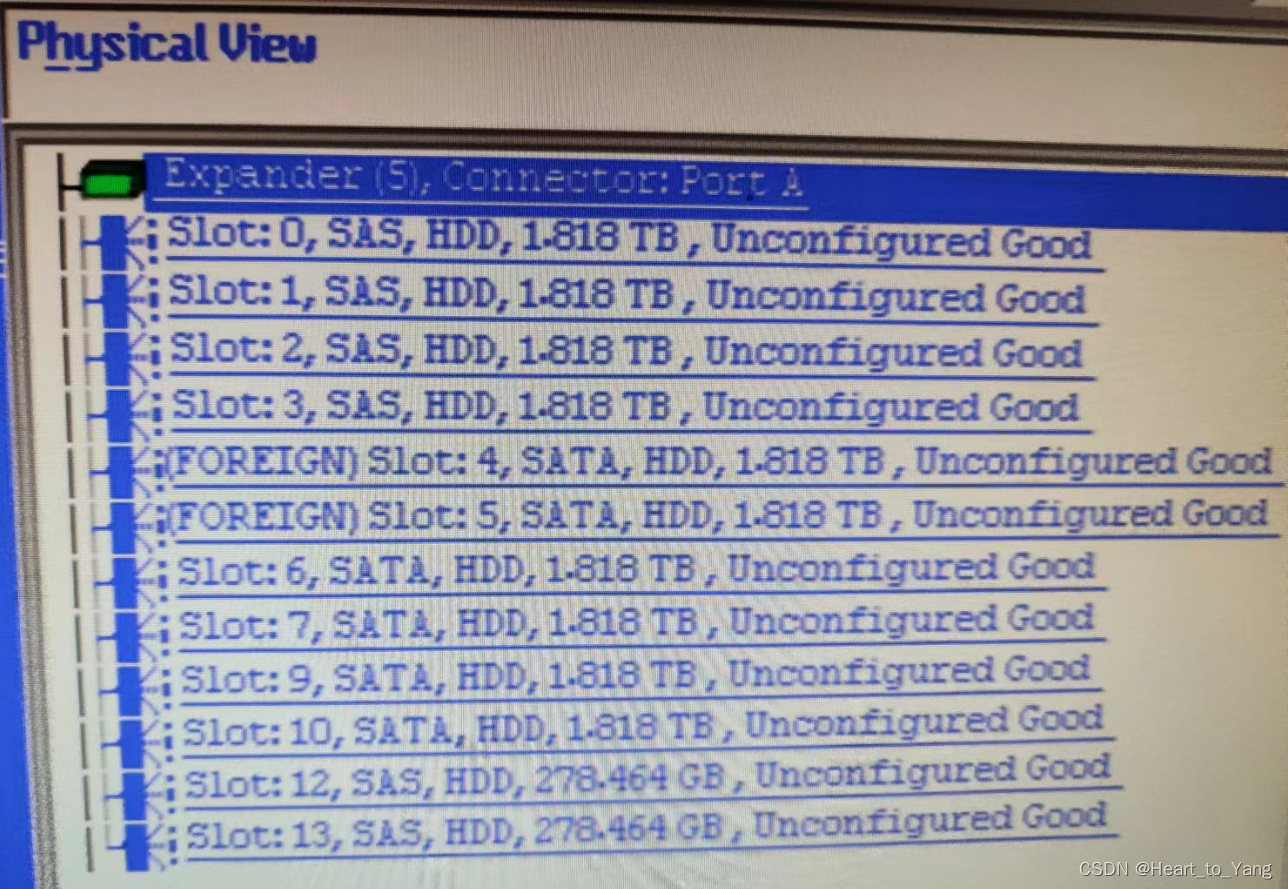

1. Foreign+ Unconfigured Good  （未配置+包括外部RAID信息）

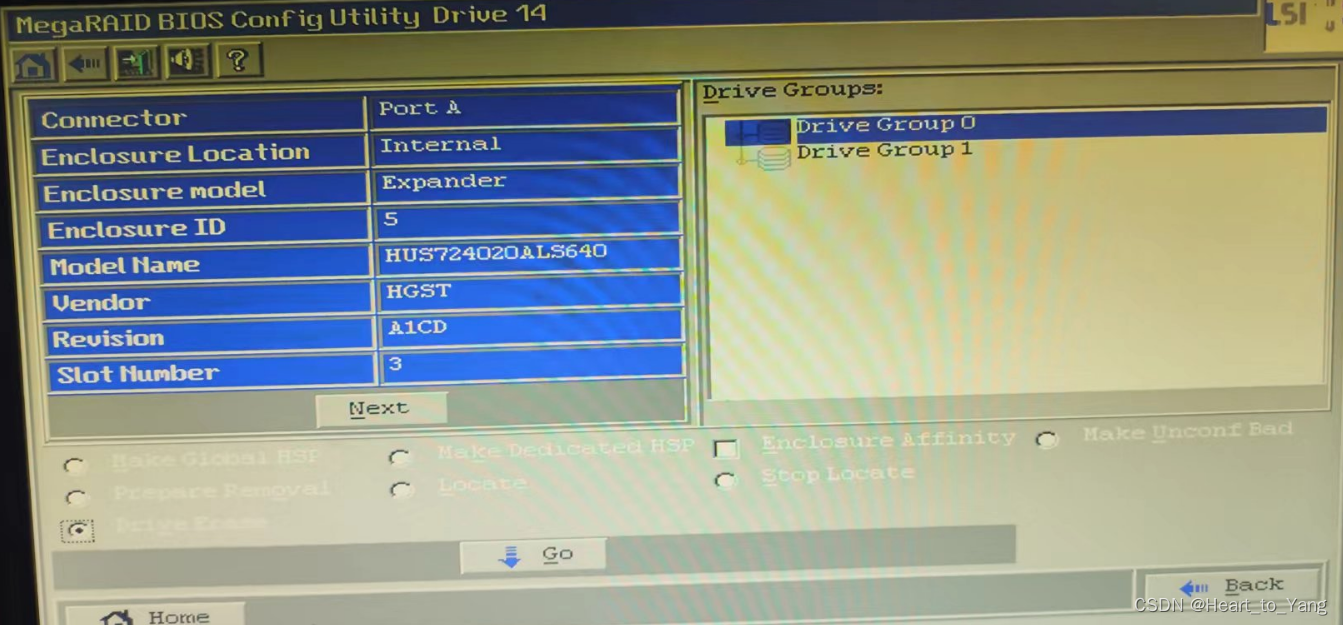

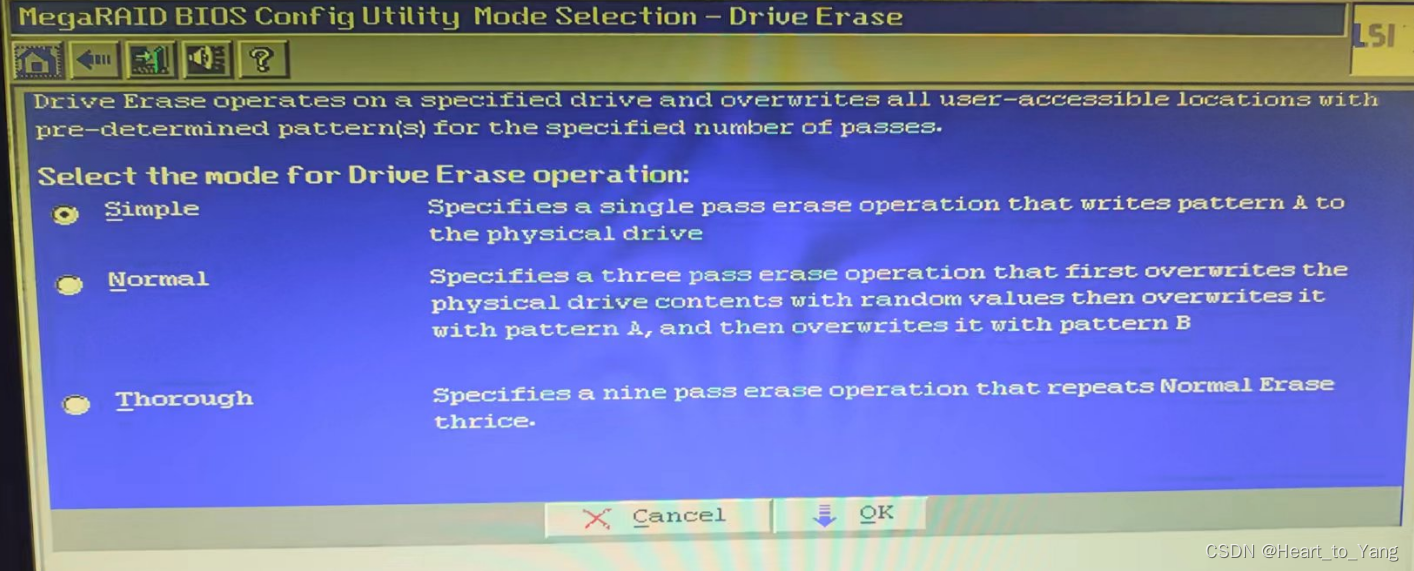

这种状态下一般是由新插入的硬盘导致，解决办法是先经行硬盘初始化，选中驱动器进入此界面 选择 Drive Erase （擦除硬盘）

 模式随便选

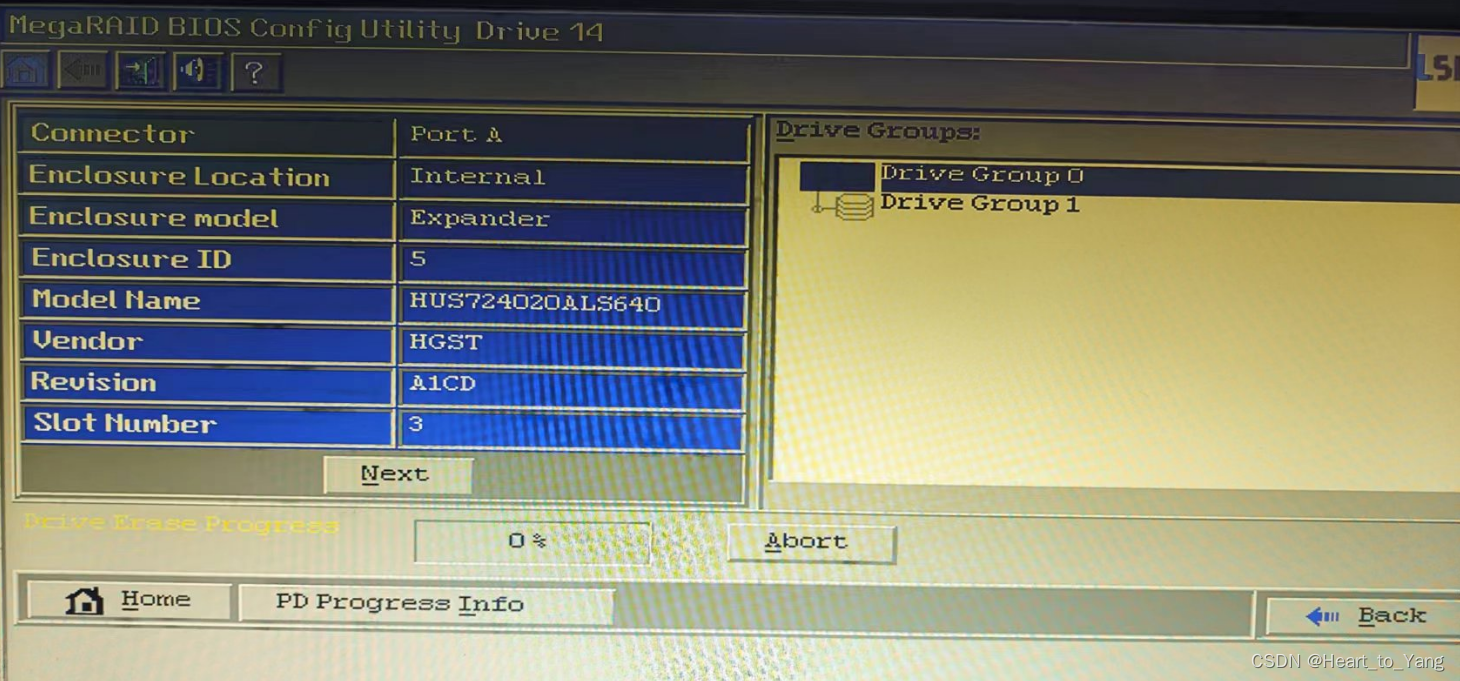

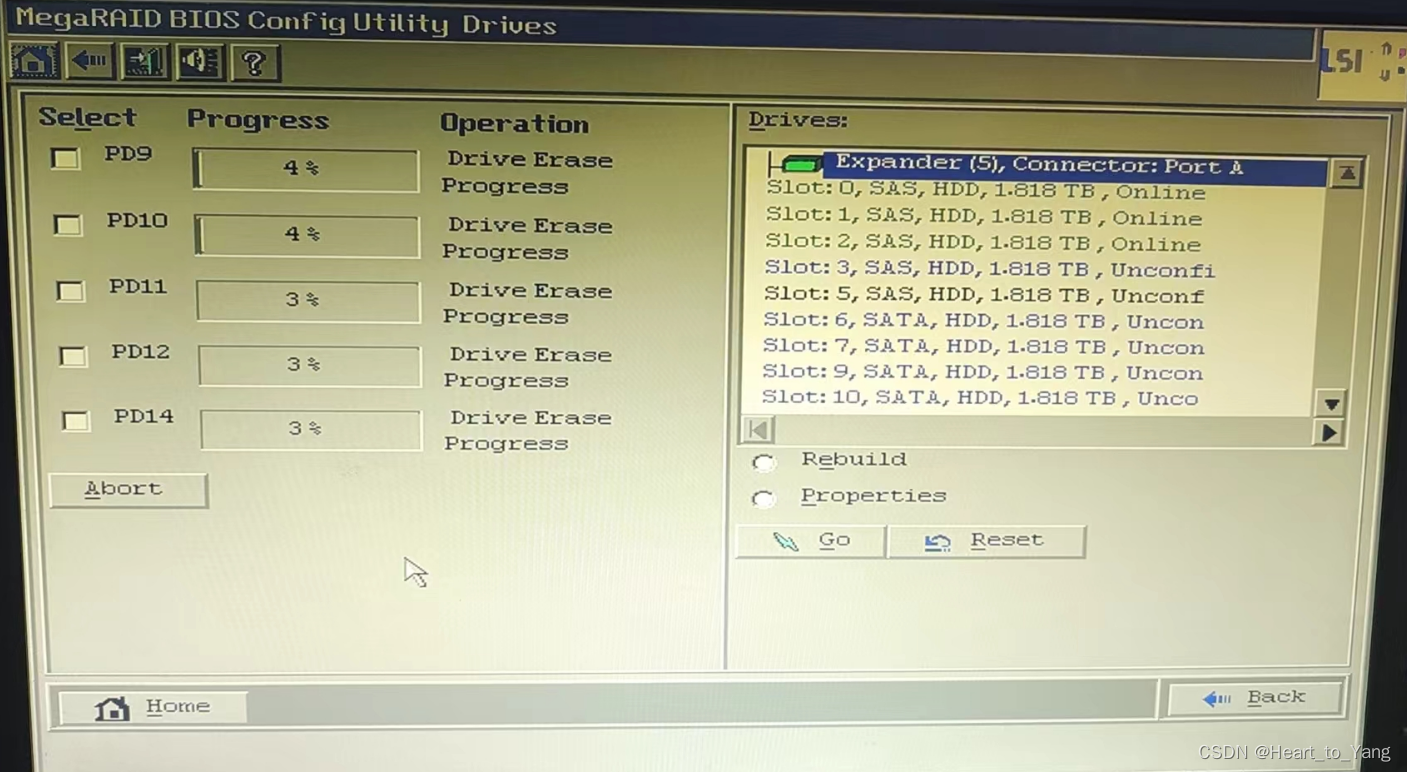

擦除过程非常慢所以擦除一会后直接终止，选择 PD Progress Info 进入

 选择Abort 终止擦除，终止后硬盘状态恢复为Unconfigured Good 即可正常配置RAID

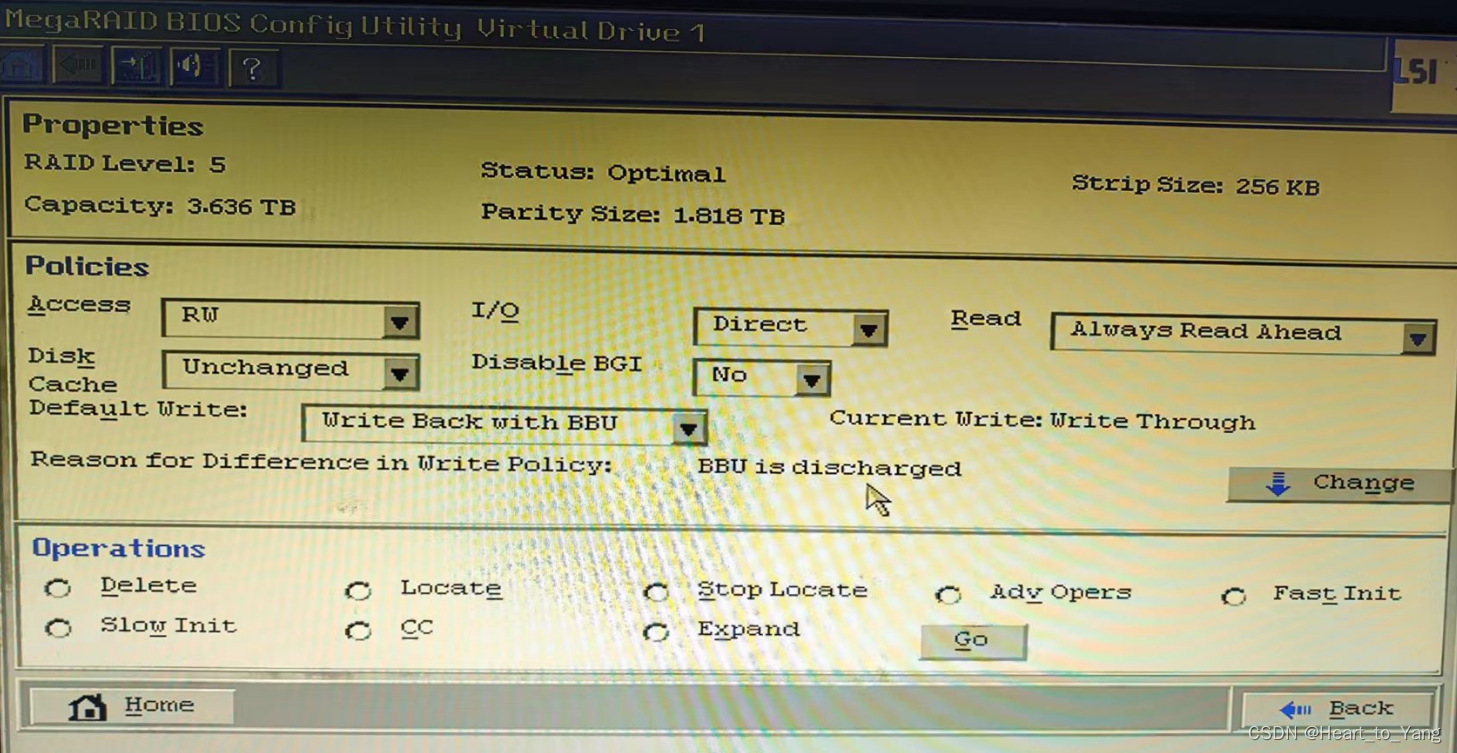

新加硬盘加入到新的RAID组，选择虚拟磁盘组然后选择 adv Opers 添加即可

2. Foreign（包括外部RAID信息）

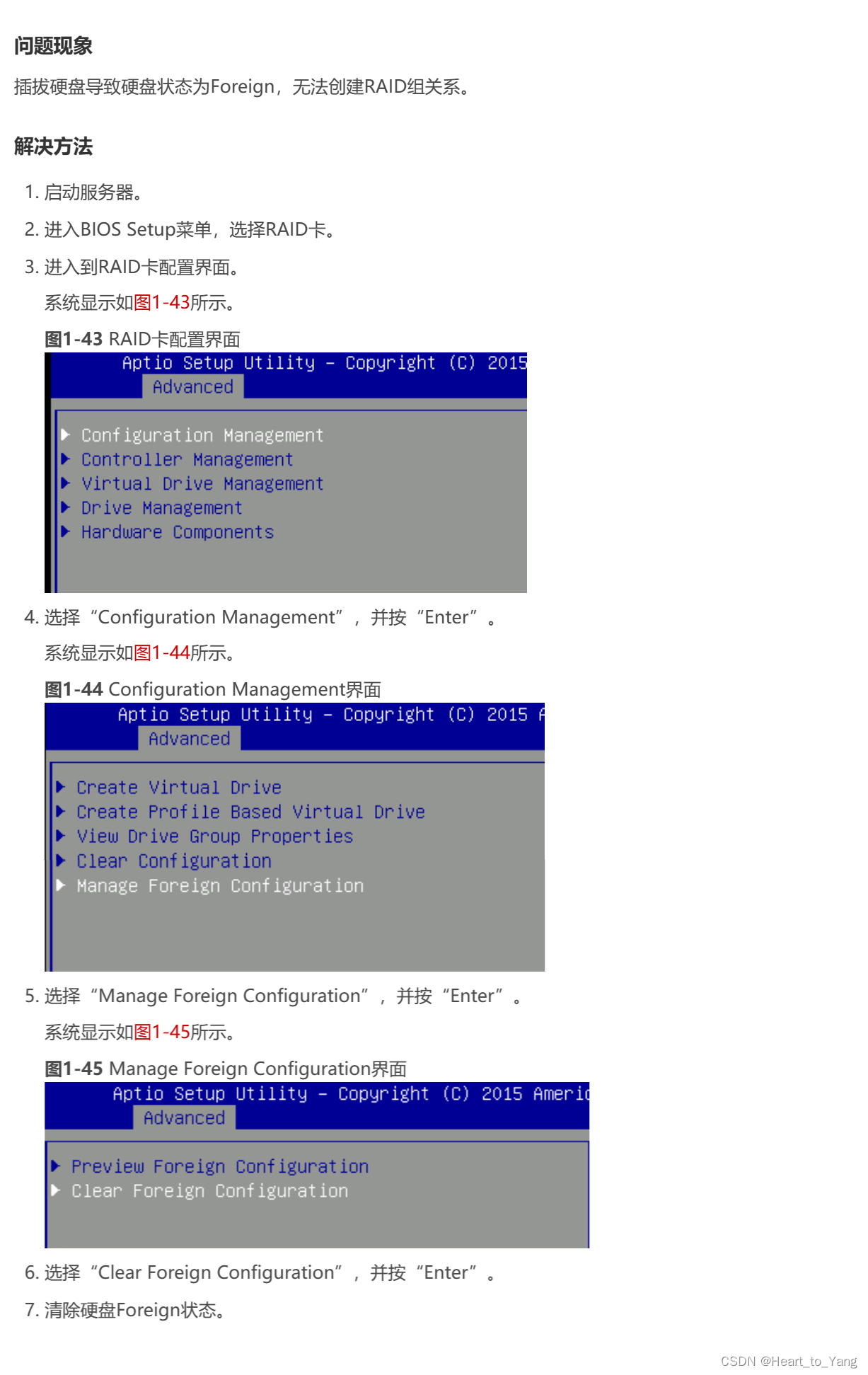

        华为官方处理方法

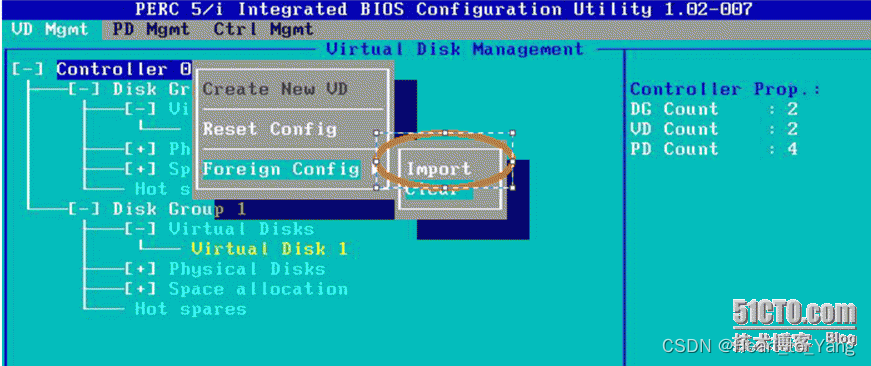

        这种情况下没遇到过，引用戴尔服务器的处理办法，只要把新的硬盘加入到阵列中即可。重启 CTRL+R ，进入网络配置菜单

选择加入RAID组

 3. Unconfigured Bad  （未配置错误）

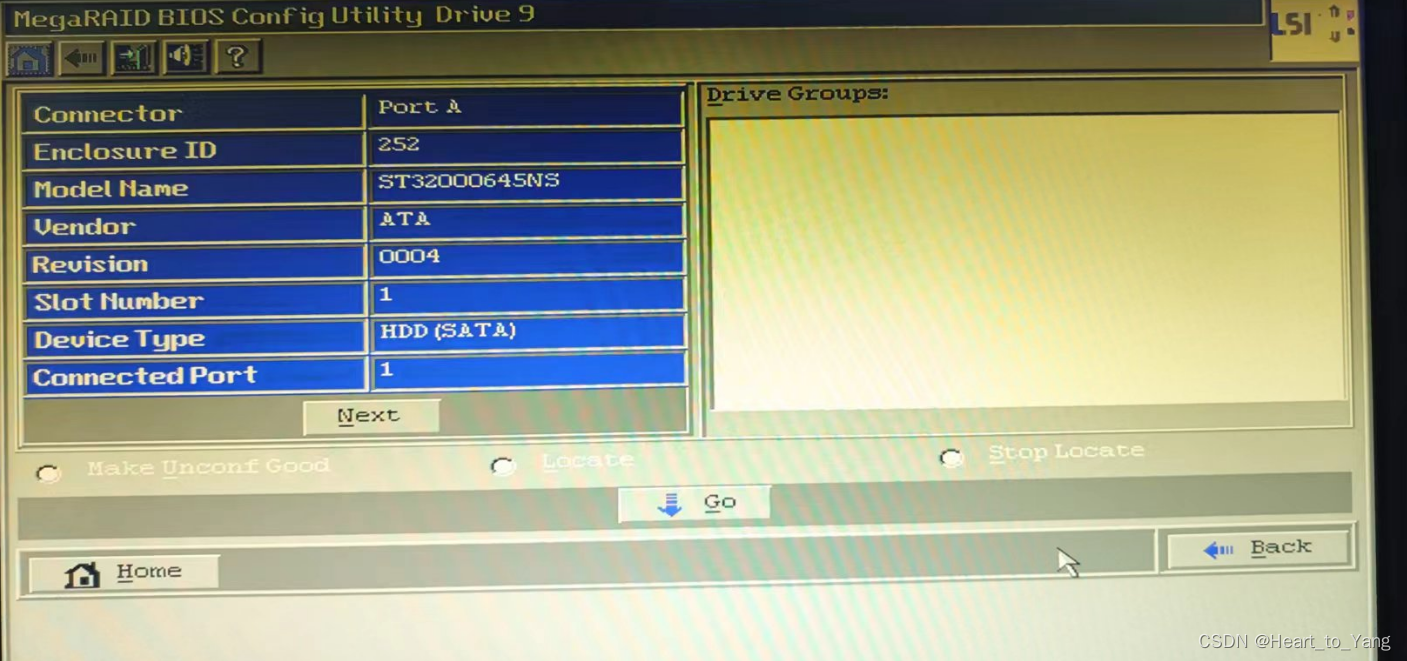

        这种状态下是硬盘配置错误，选择 Make Unconf Good 即可恢复正常

4. Make Unconf Bad

        这种情况下我发现刷新后硬盘直接识别不了，还未找到解决办法

5. Failed（失败）

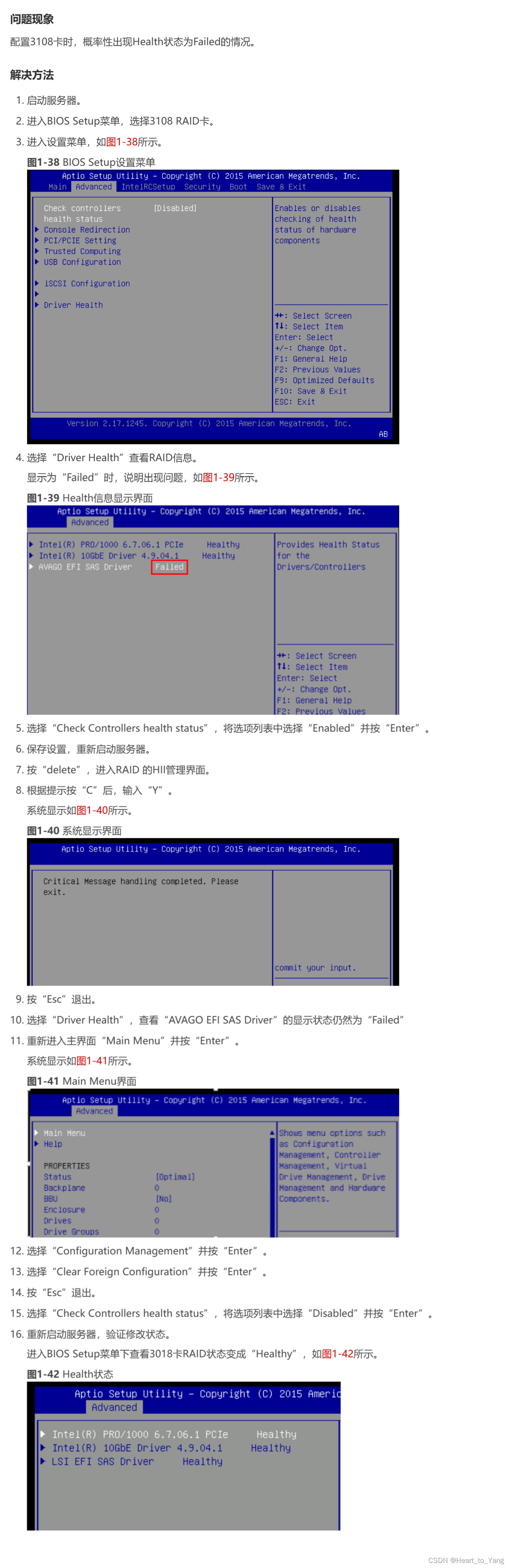

        华为官方处理方法

其他问题解决方法

误删除RAID配置导致系统无法启动

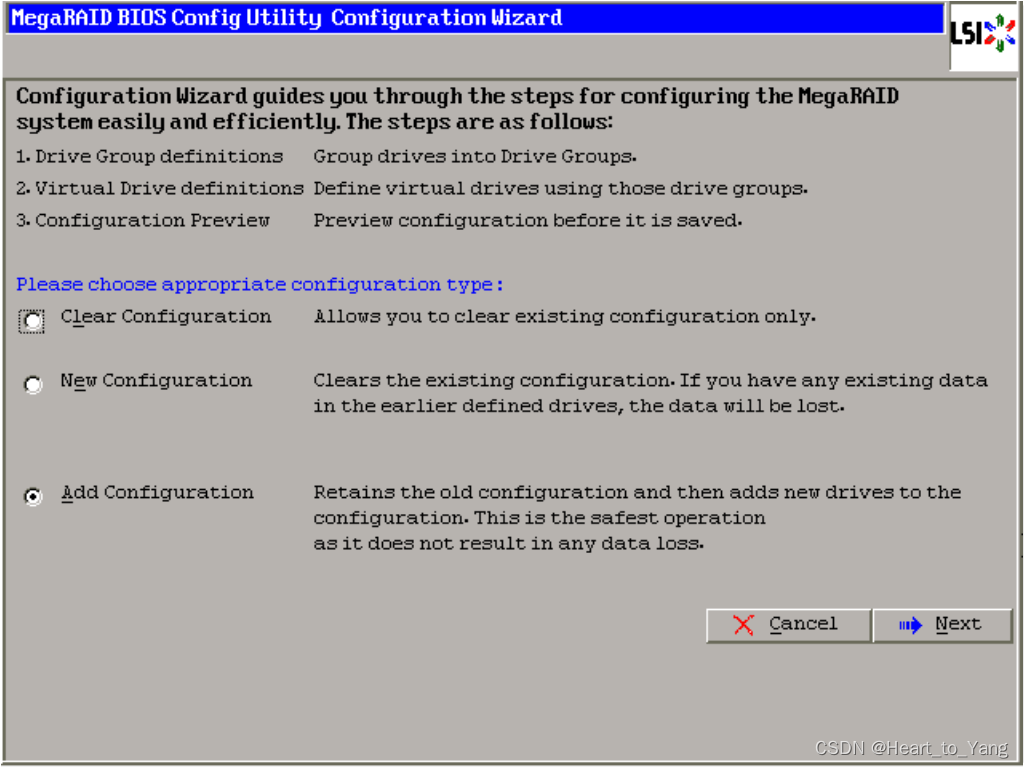

        这个情况是我遇到过了，新加磁盘时不小心点了 New Configuration （新的配置）选项导致RAID信息直接被删除，这个设置很离谱一般这种重要设置都需要最后保存才会执行，它是没有保存提示的警告后直接执行。

注意：系统盘一般是RAID 0

删除后磁盘RAID信息全部消失

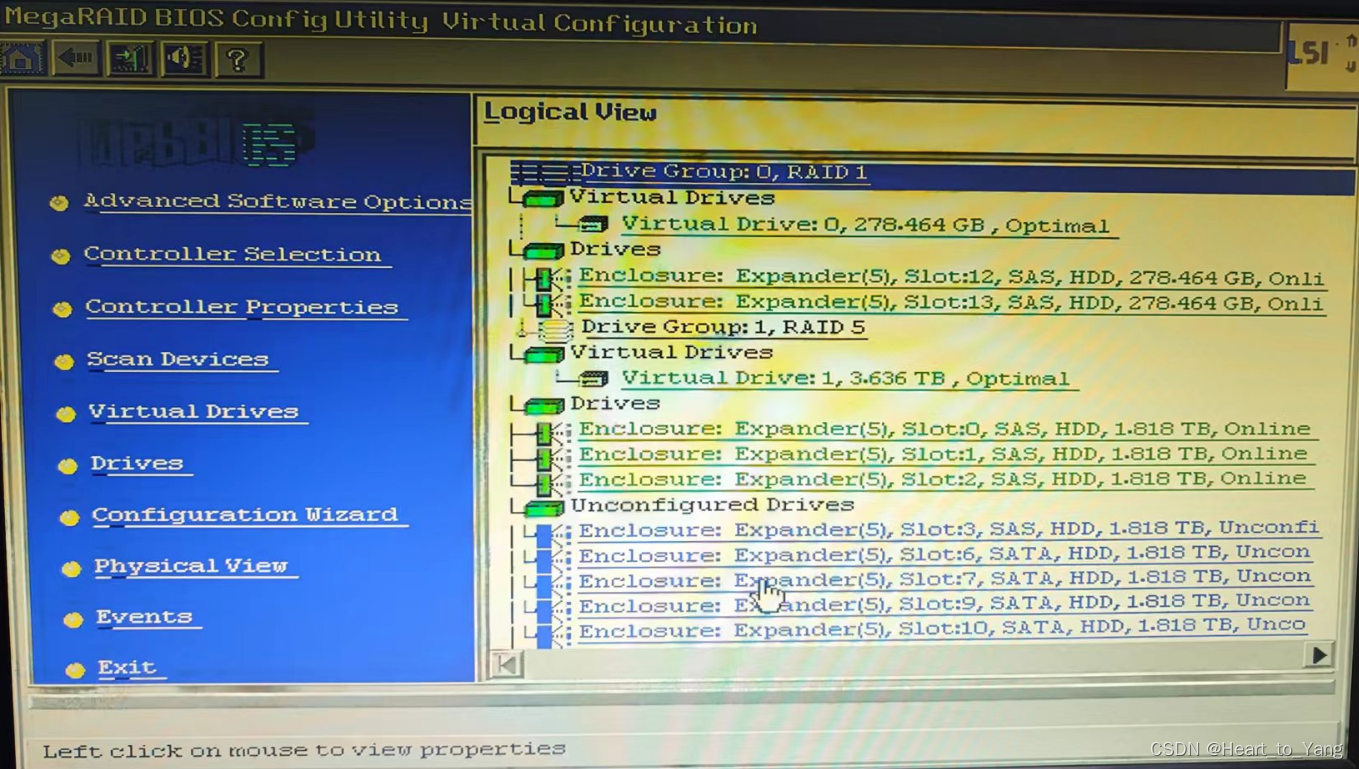

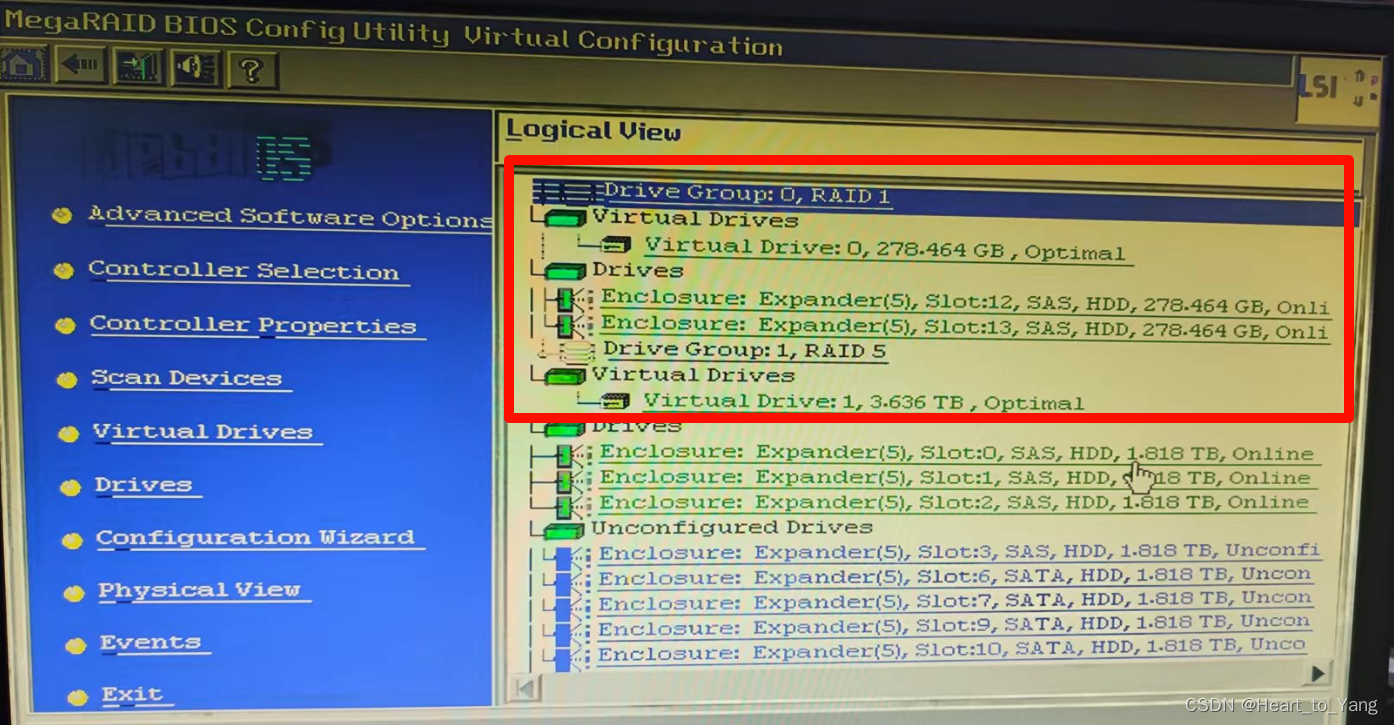

 因为只是删除RAID信息，查阅资料后得知只要未进行磁盘的（Initialize）初始化就能恢复RAID配置，当然还有一个前提是得记得系统盘的插槽。这里我之前拍了照，Slot 12 和13是系统盘 做的RAID 1，重新做 RAID 1 即可

最终做完RAID后不要点击初始化选项，这样就能保留数据恢复RAID配置

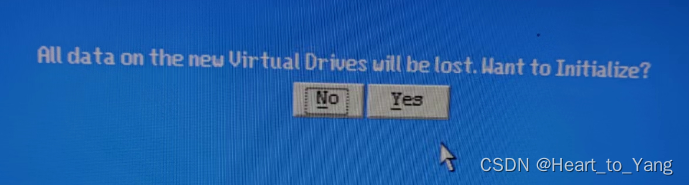

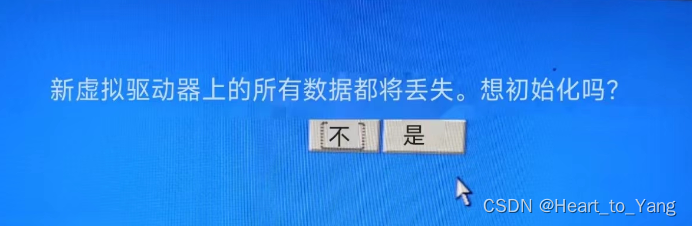

这里选择 No 不要初始化，完成后重启系统验证是否正确

Raid卡配置信息丢失的恢复

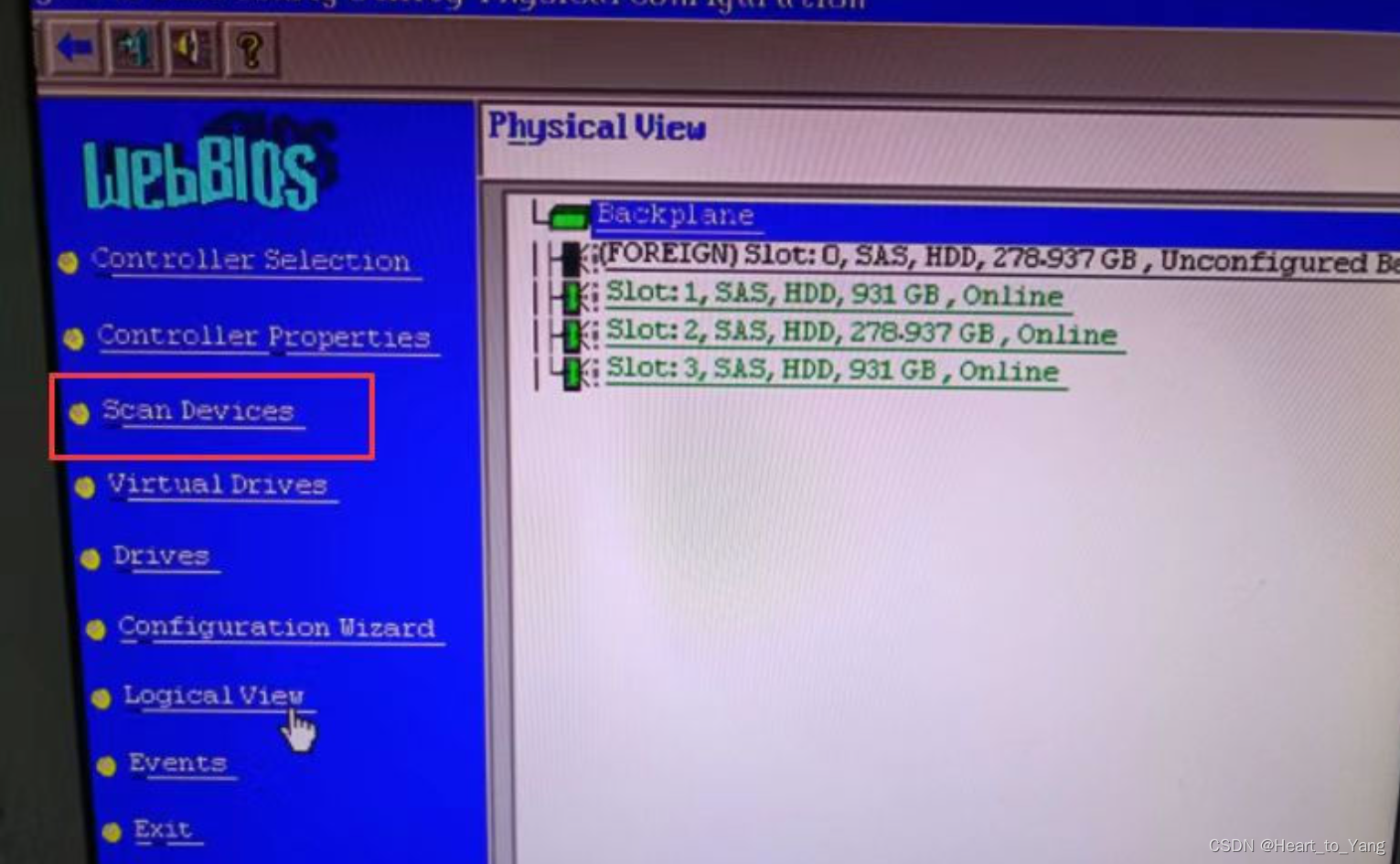

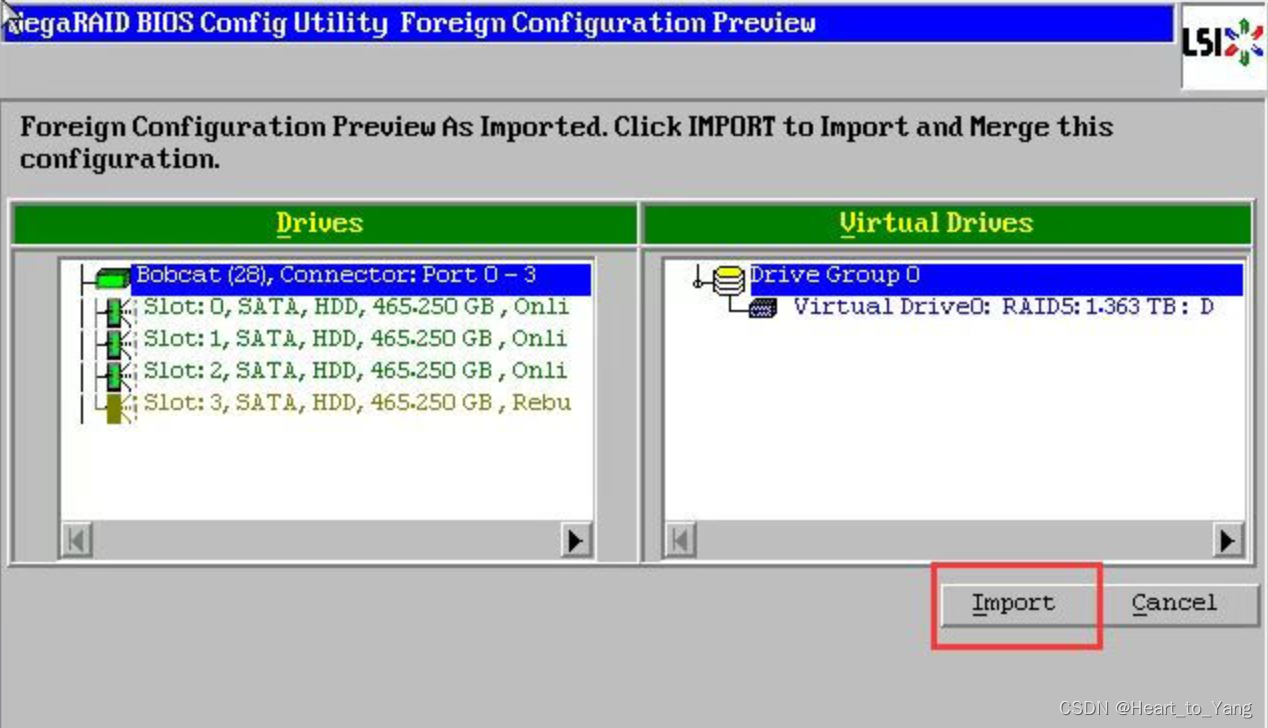

先将 Unconfigured Bad 的磁盘 Make Unconf Good ，然后选择 Scan Devices （扫描驱动器），选择 Import

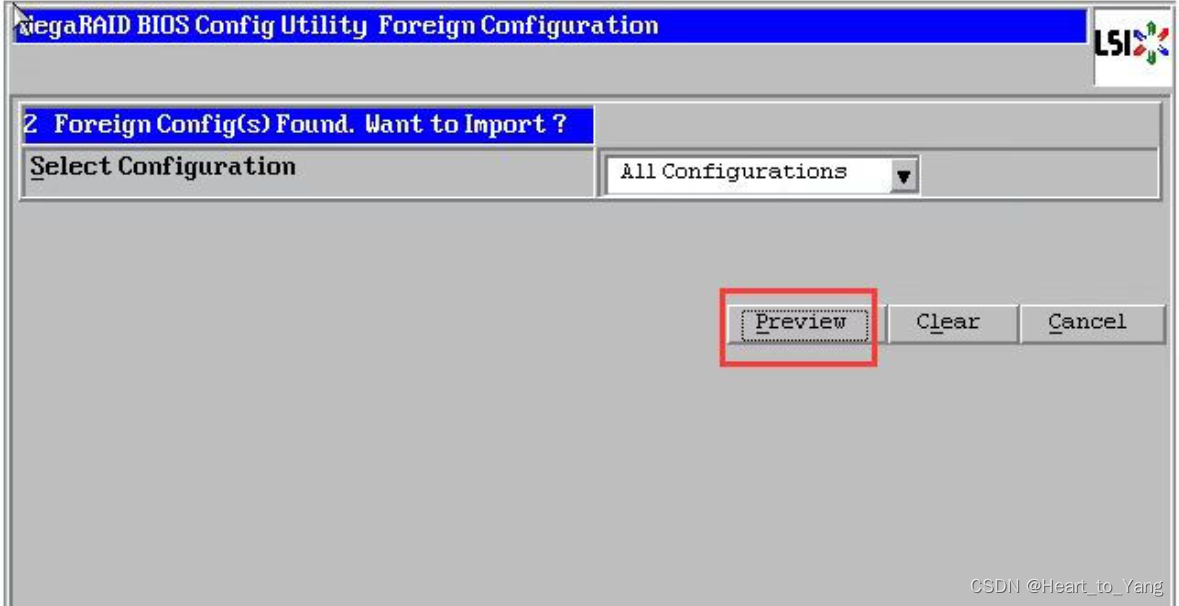

默认选择 All Configurations （所有配置） ，选择 Preview （查看）在 Physical View（查看物理磁盘）可以看到 slot 0 （插槽）显示 online（在线），至此磁盘slot 0 已介入group （Raid 组）

设置系统启动盘

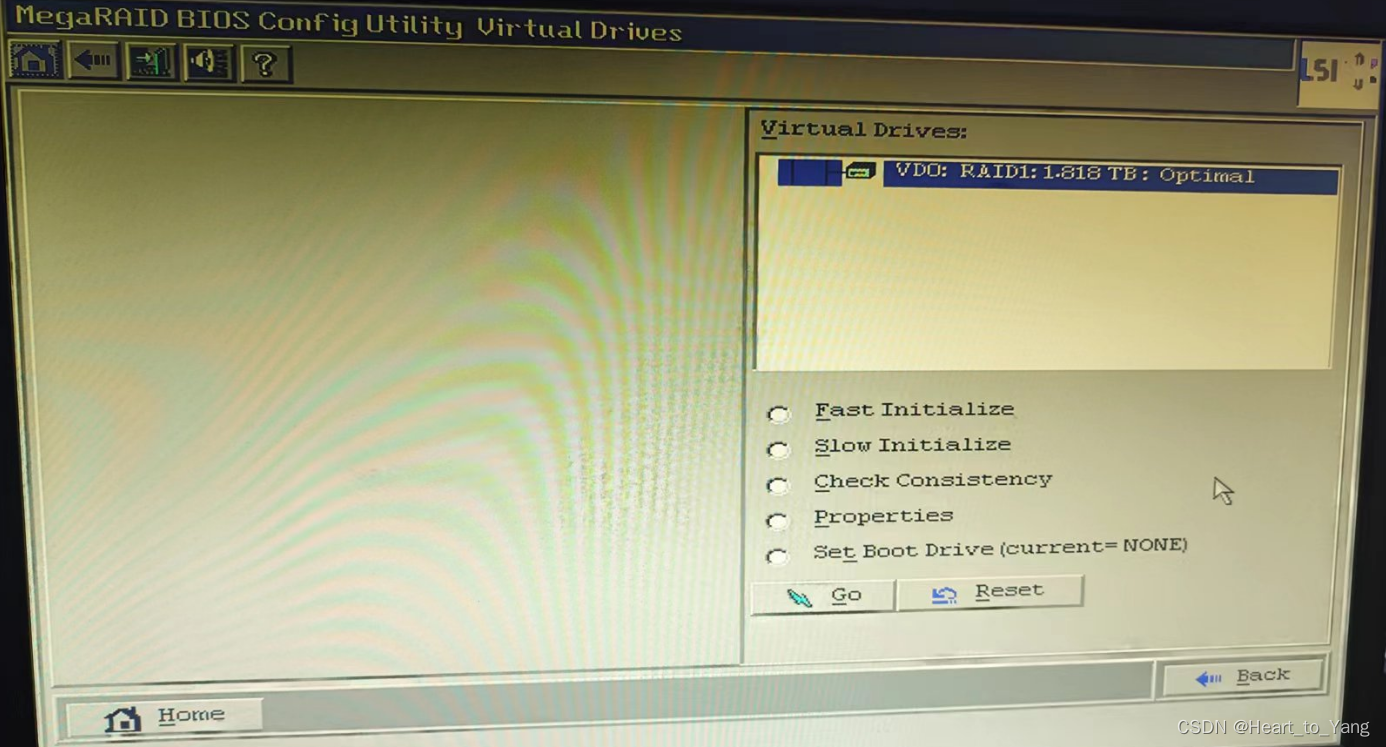

进入虚拟磁盘驱动器选择 Set Boot Drive （Current=0）

0 表示的是插槽0为启动盘（一般RAID0 就是系统盘），none表示的是没有设置启动盘

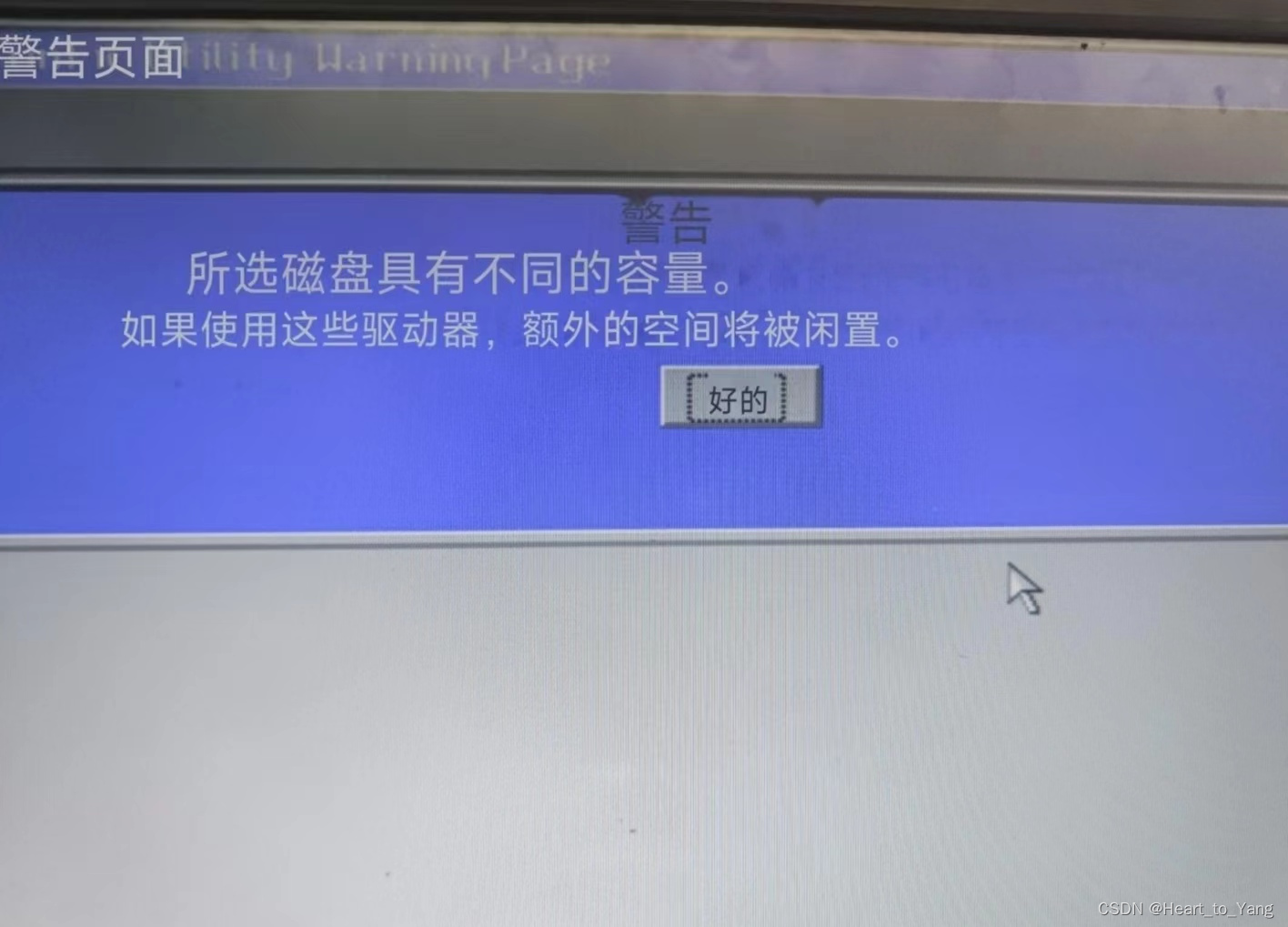

不同容量的磁盘配置RAID导致的无法增加虚拟驱动组（600G+4TX4）

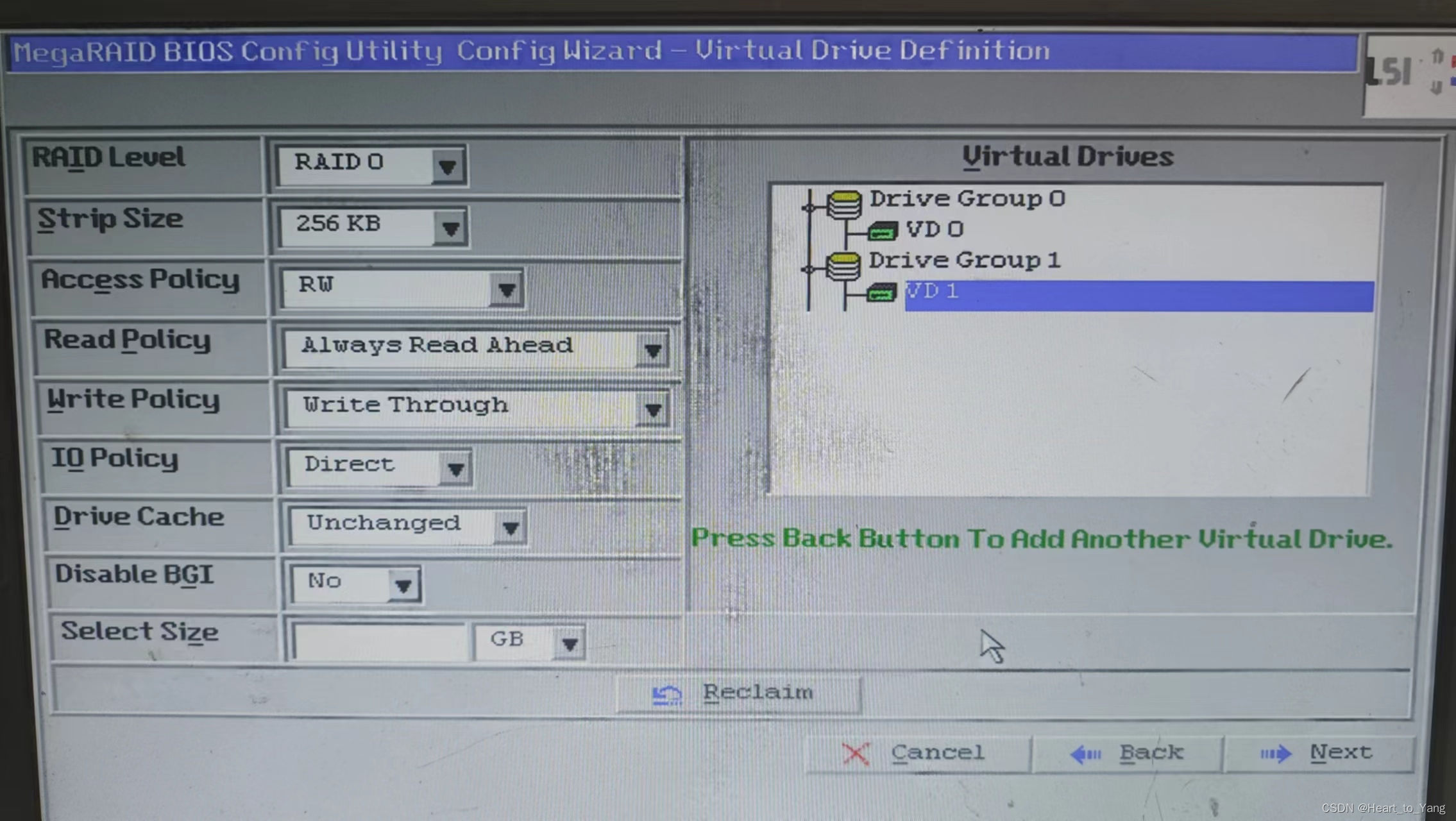

        这里我是用的是600G硬盘创建RAID0 也就是这里VD1 然后，进入添加组的页面新增虚拟驱动器会提示被闲置，这里选择yes即可添加成功

进入RAID 步骤

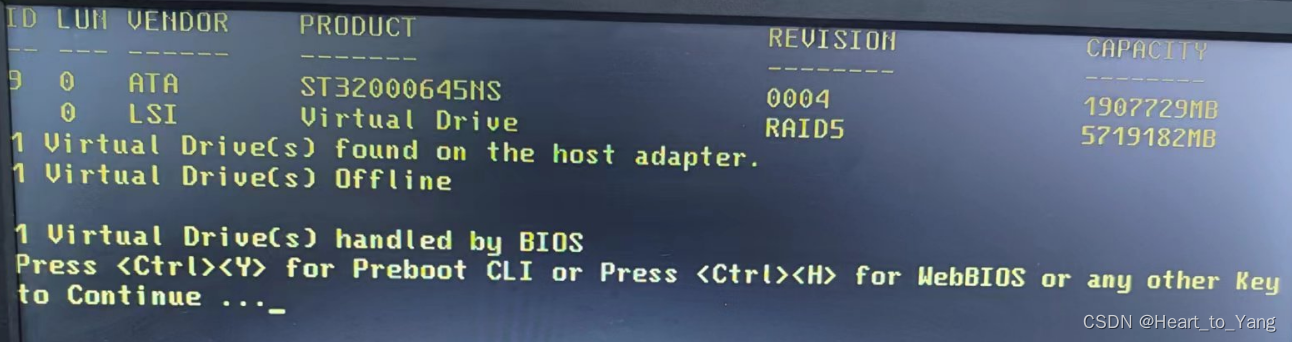

1.开机加点自检会自动检测到RAID卡

​

2.加载完成后会显示启动选项

​

        CRTL+Y 重启进入CLI （命令行界面）

        CRTL+H 进入 WebBIOS（RAID的图形配置界面）

​

3.CRTL+H 进入 WebBIOS（RAID的图形配置界面）

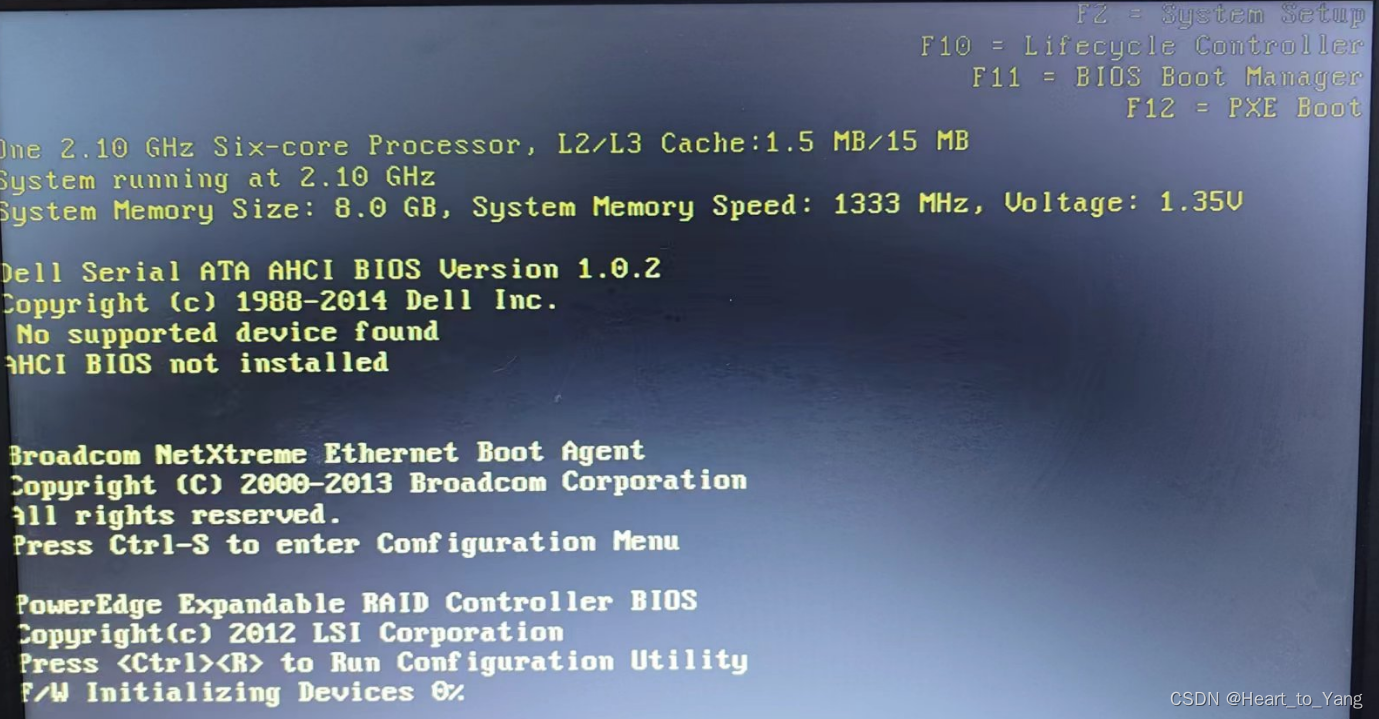

         戴尔启动加载界面

​

        CRTL+S 进入网络适配器的配置菜单

        CRTL+R 进入RAID配置界面

        F2 启动系统（硬盘已装系统）

        F10 进入BIOS（老版本）控制器设置BIOS工作参数

        F11 进入系统启动菜单界面（插入USB可进入PE系统）

        F12 进入网络PXE启动引导界面

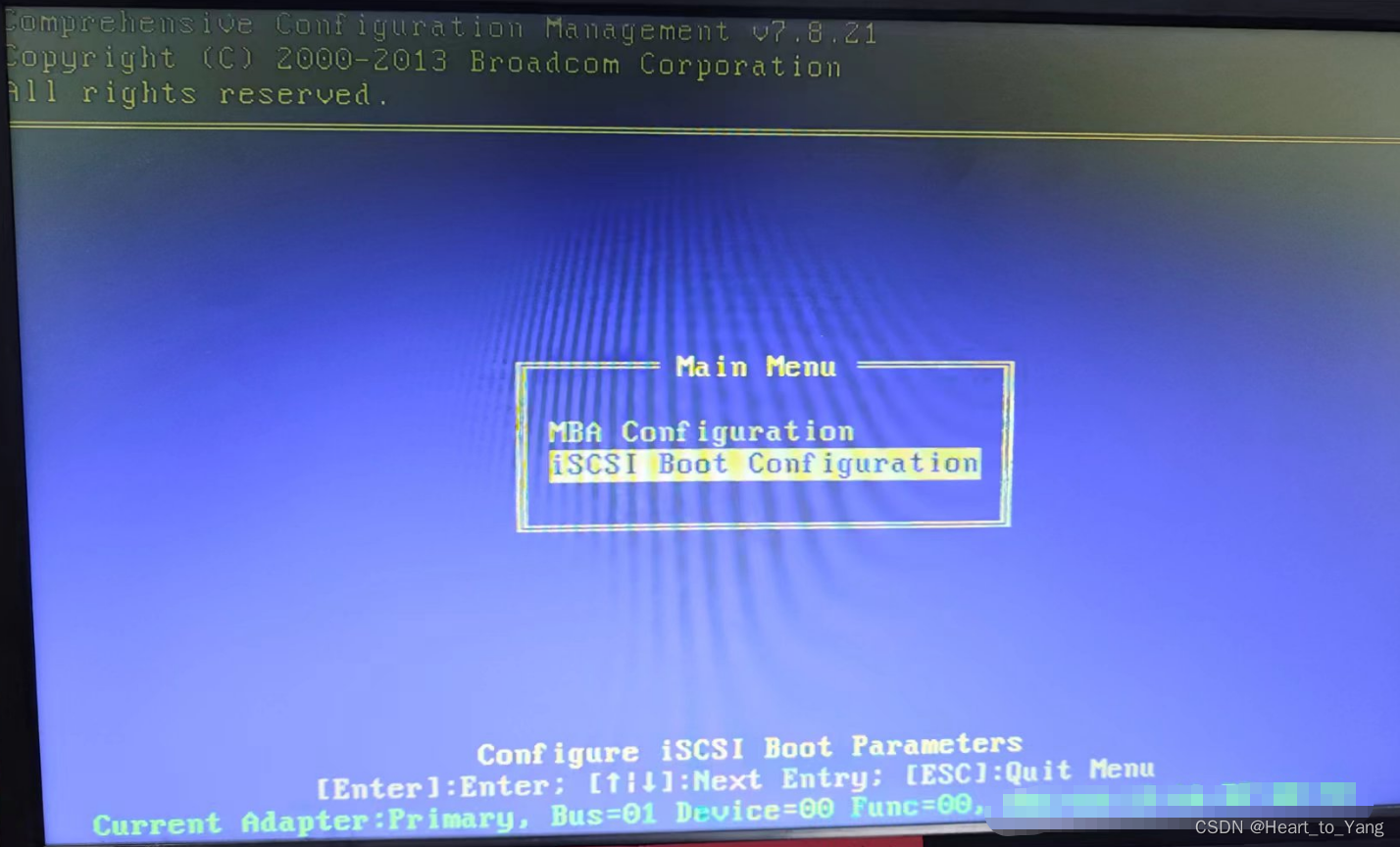

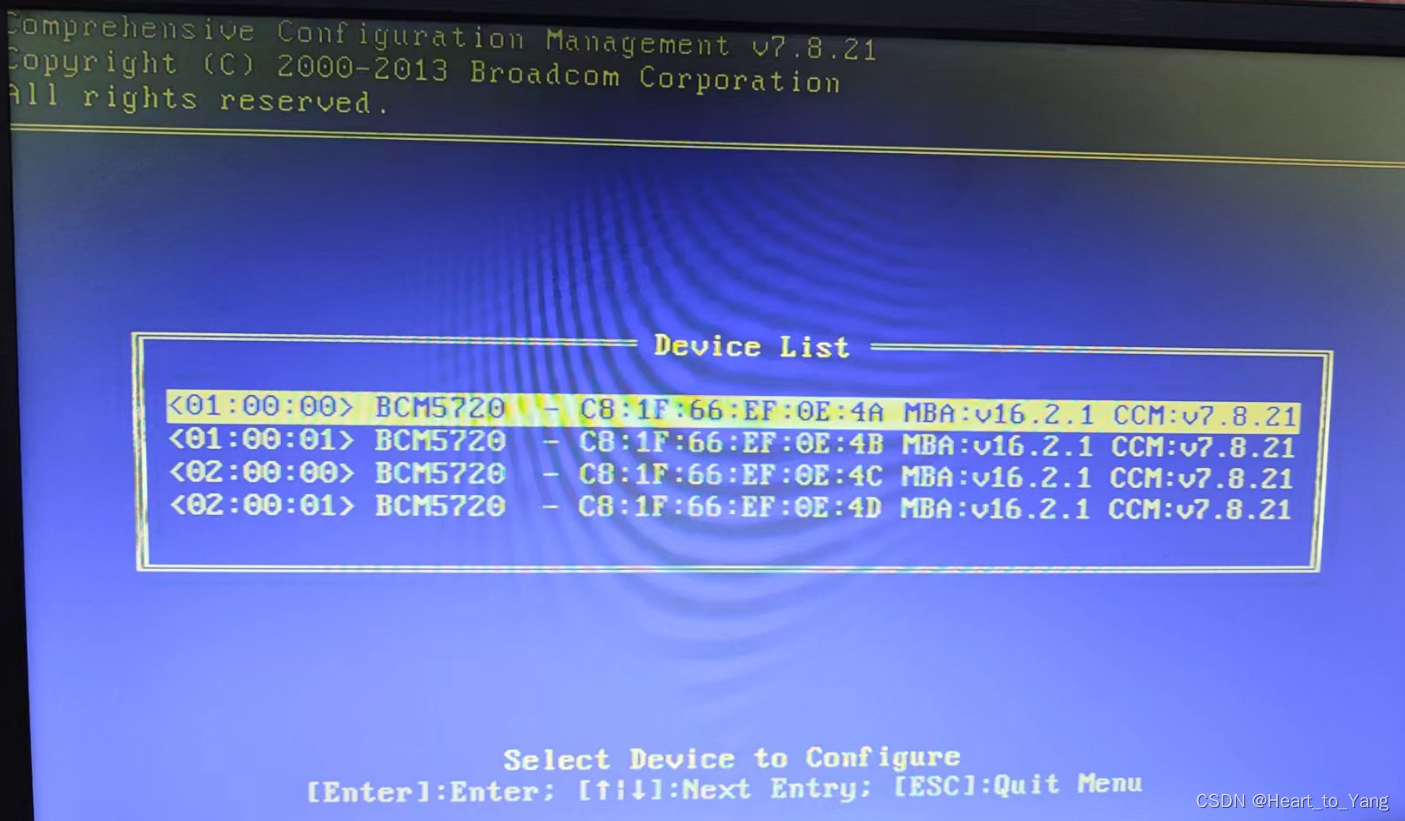

网络适配器配置菜单

​

​

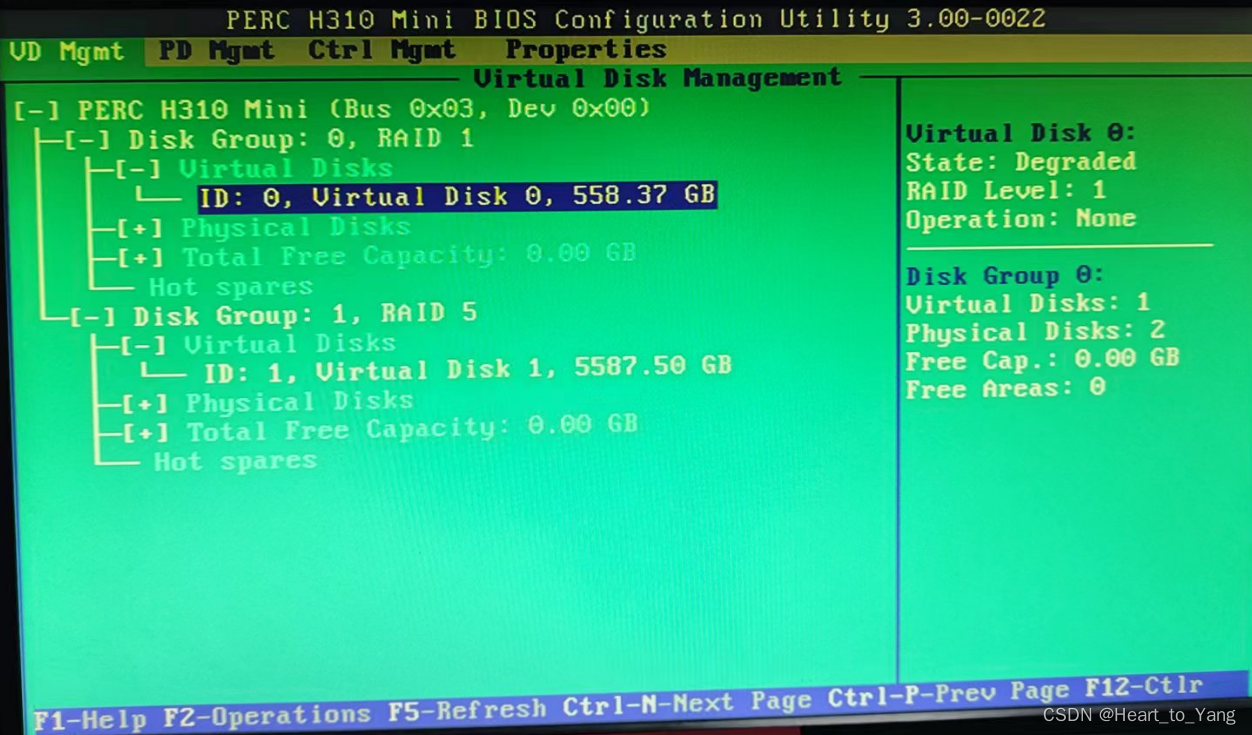

选择进入RAID配置界面

​

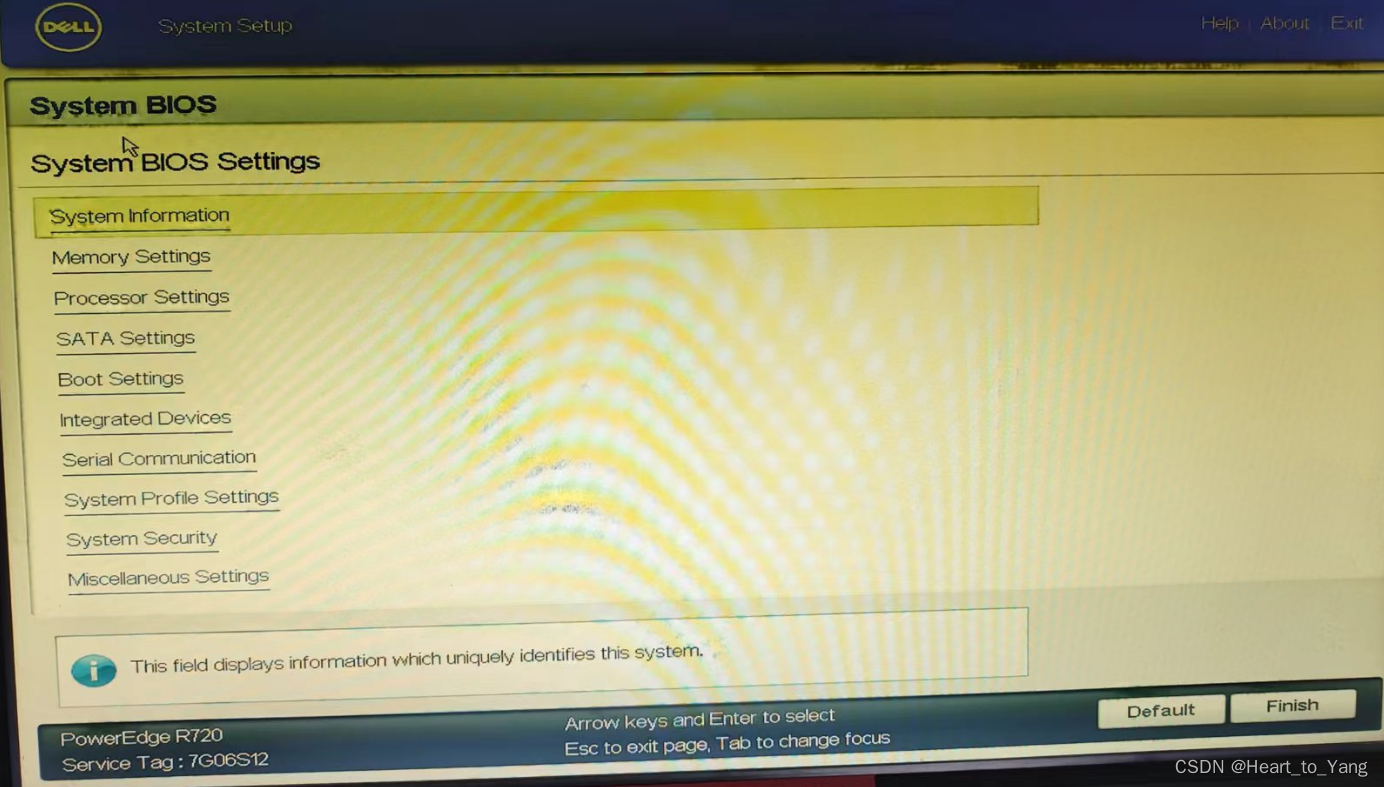

BIOS控制器界面

​

其他情况

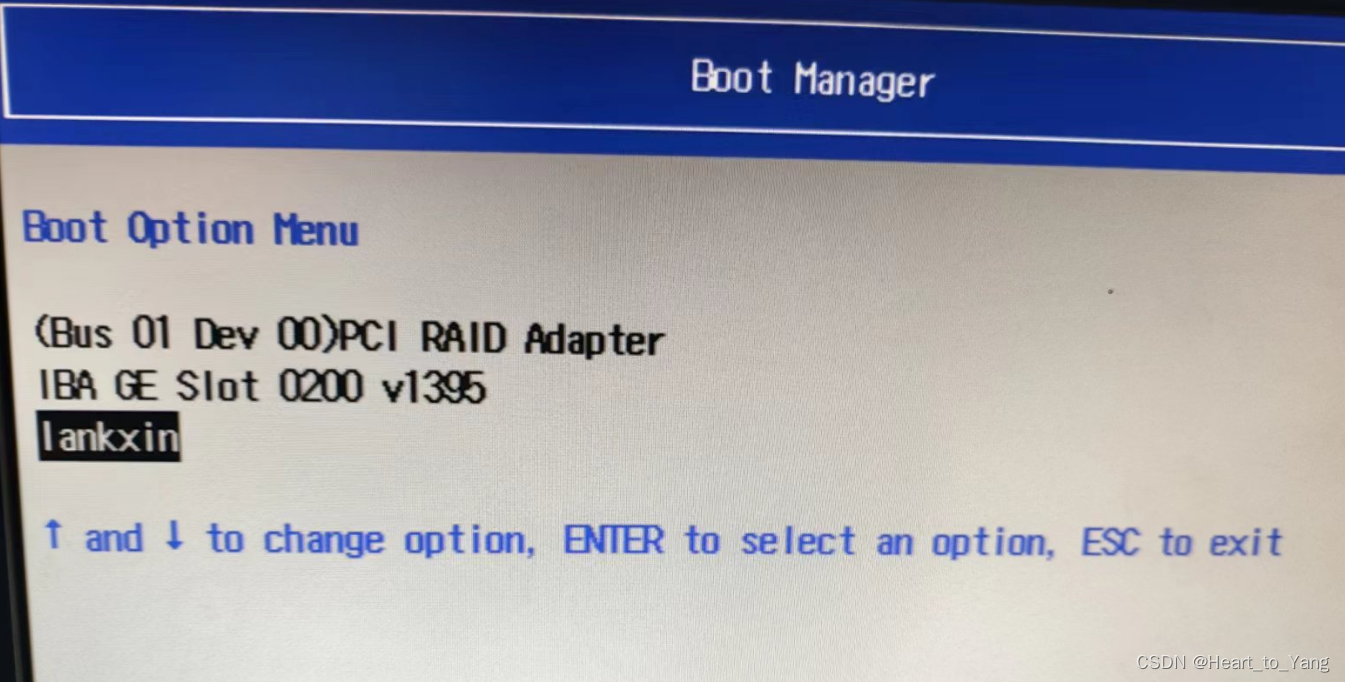

        如果开机使用F11 打开直接打开启动菜单

        这里会自动搜索到RAID的适配器进入后依然是RAID的图形配置界面

​

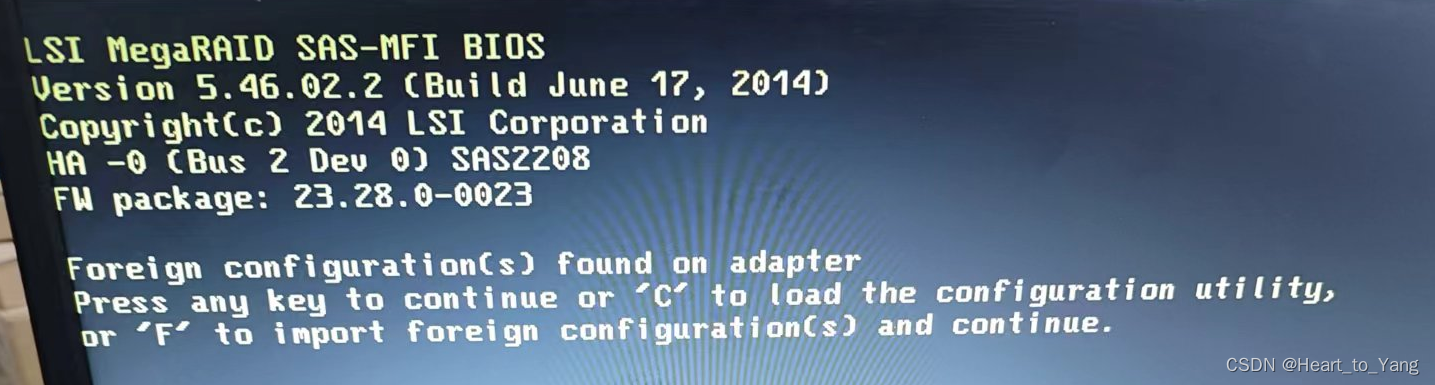

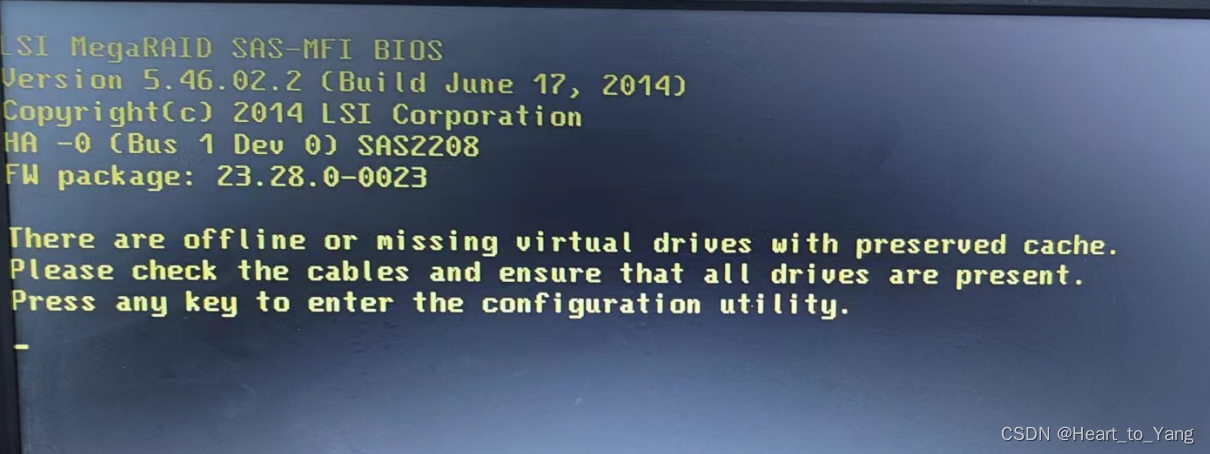

        这是说有磁盘的缓存存在，也就是当前硬盘损坏的数据还在，可以判定有磁盘损坏或者插入的位置不正确

​

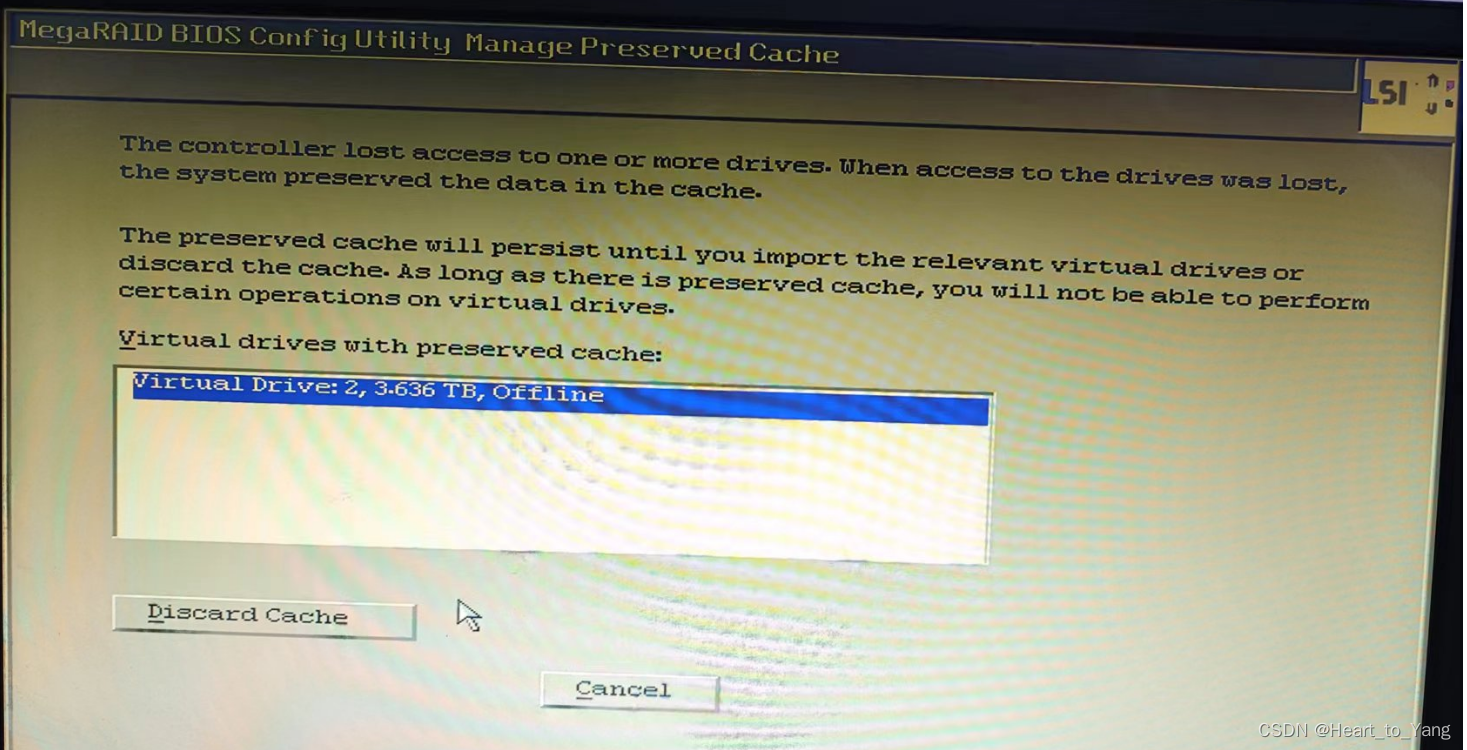

是否保留缓存到驱动器

​

3.进入LSI 的 RAID 配置界面

​

新版华为服务器RAID配置界面

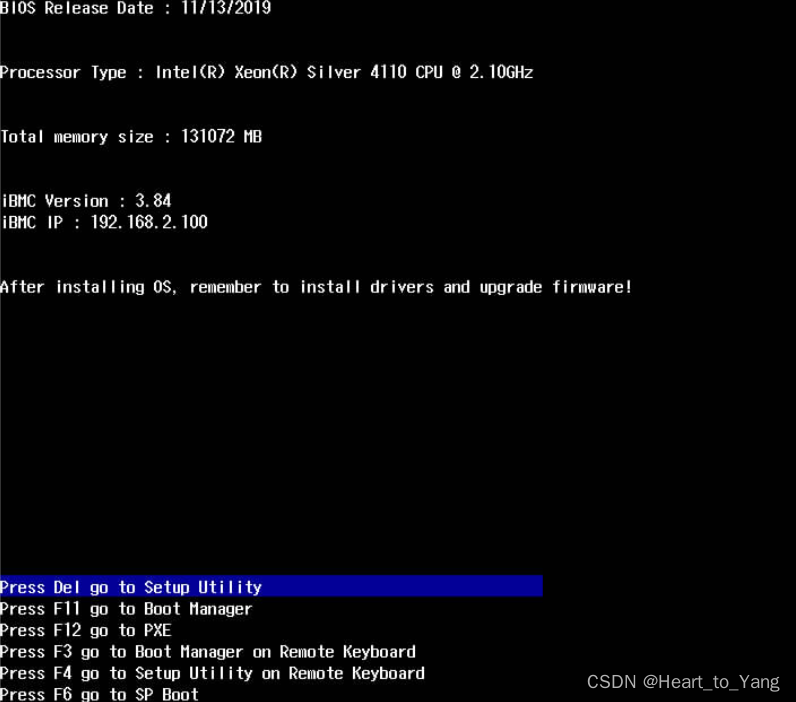

 服务器开机选择DEL键 进入Setup Utility （实用程序）模式，相当升级版的图形BISO界面

​

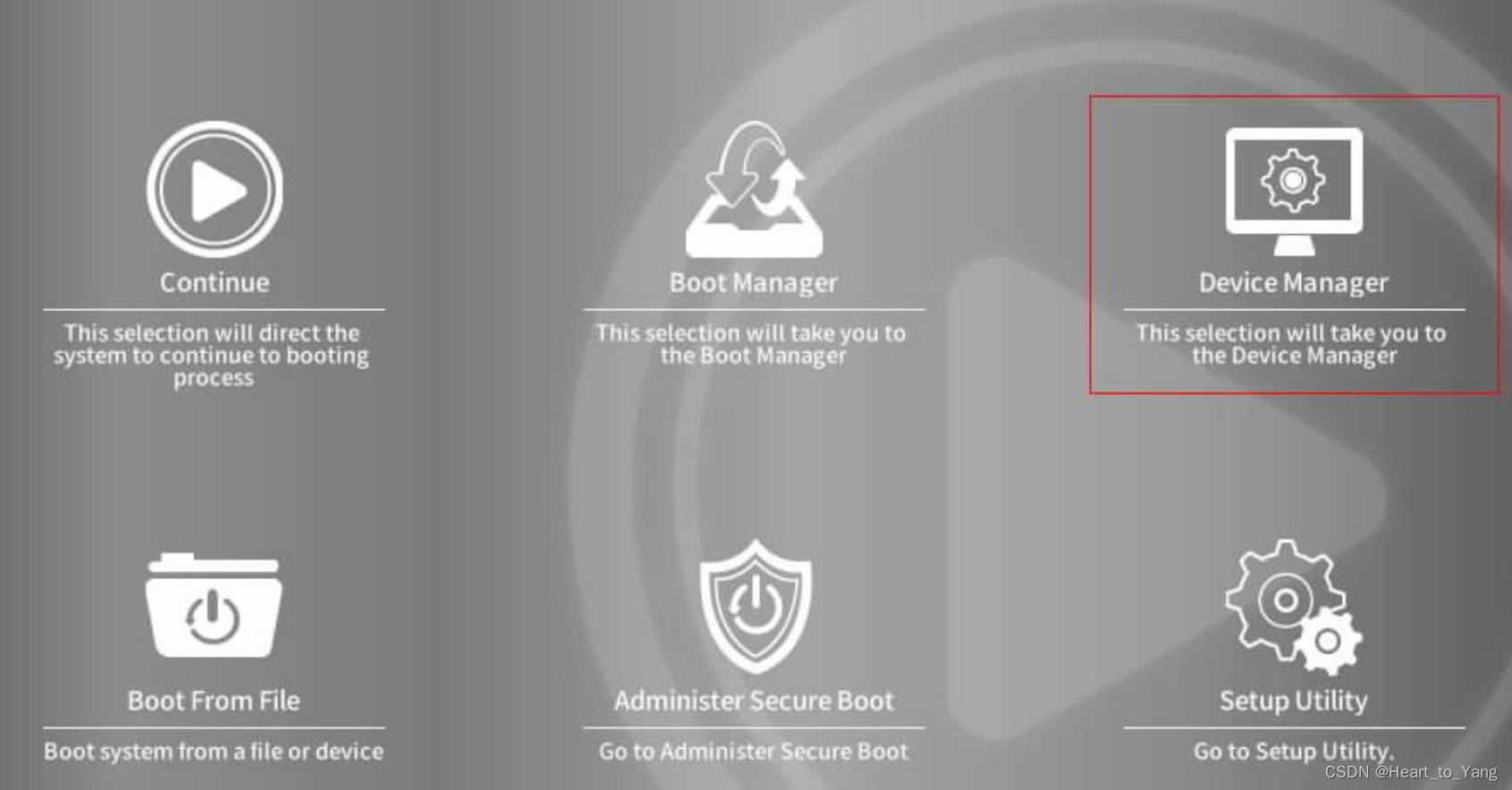

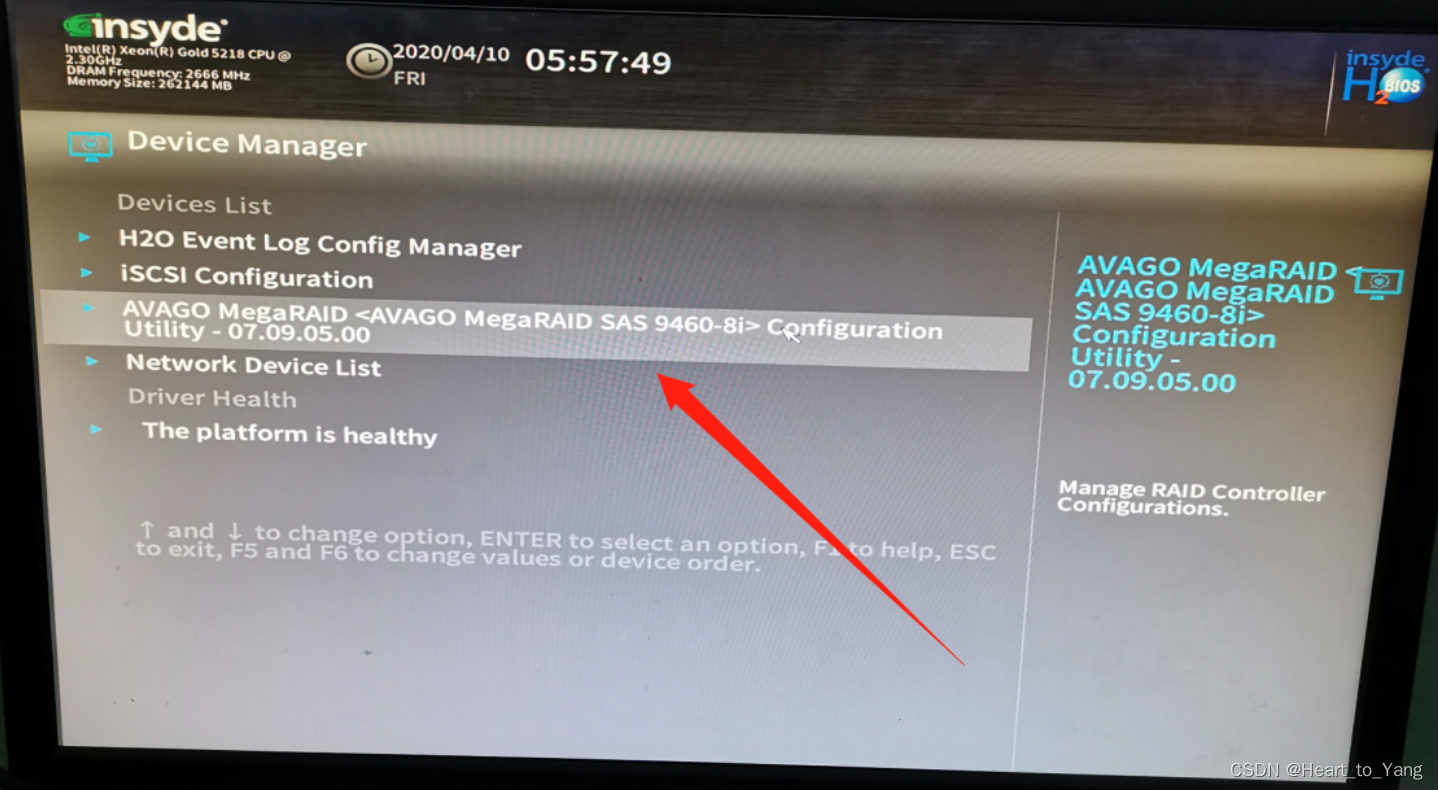

选择 Device  Mangger（驱动器管理）

​

选择AVAGO megaRAID（控制卡）

​

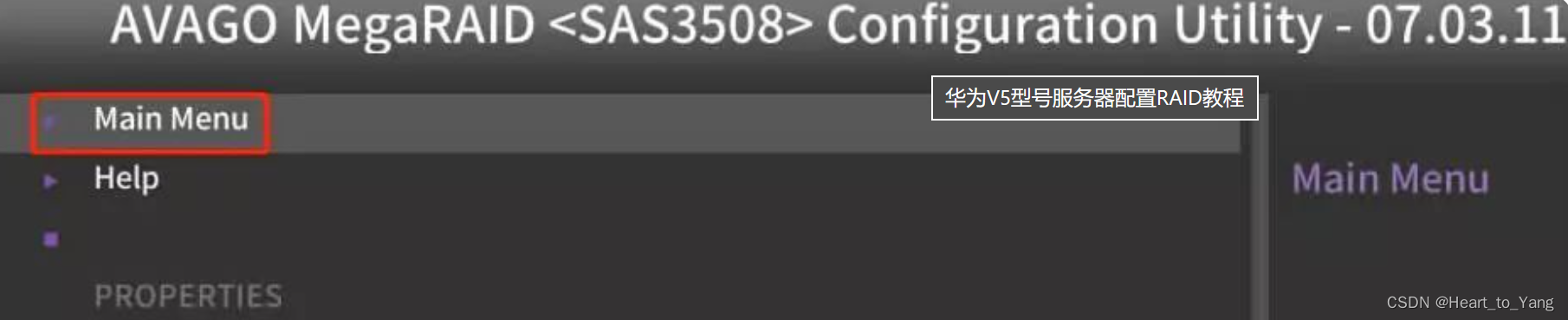

选择 Main Menu（主菜单）

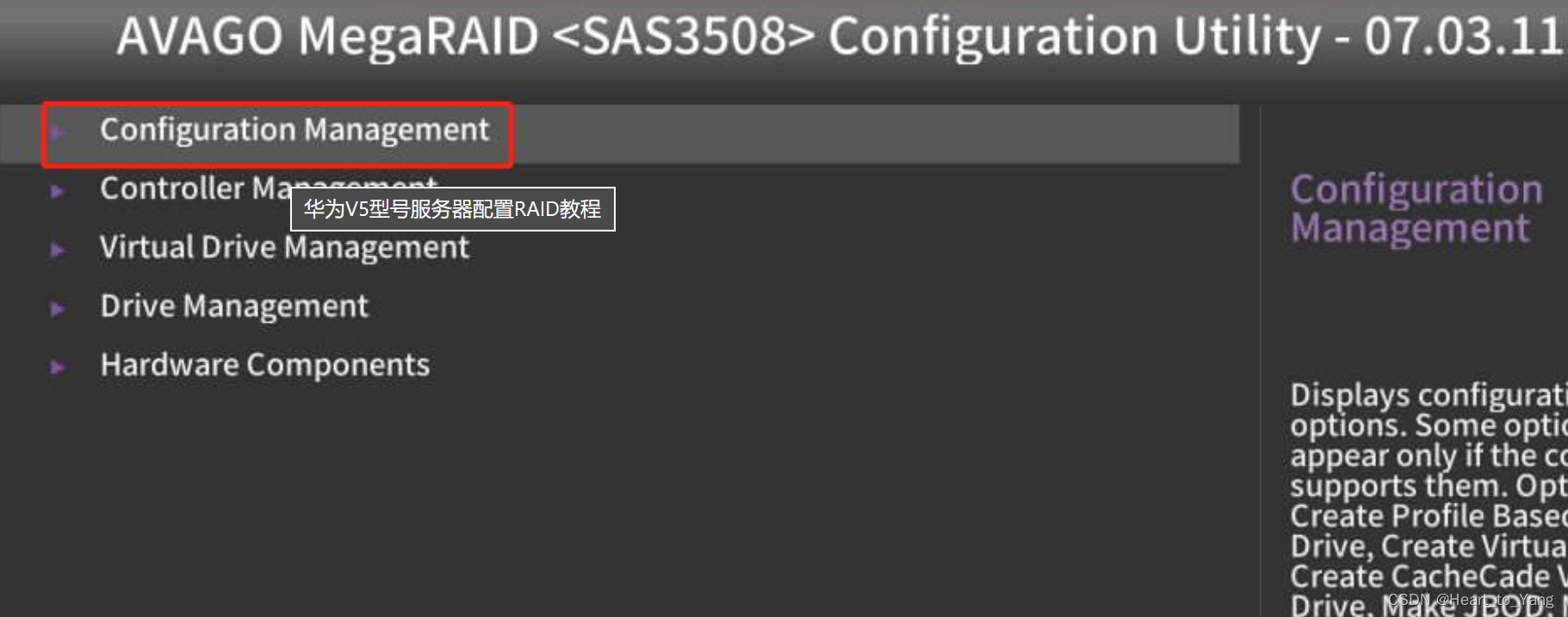

进入 configuration management （配置管理)

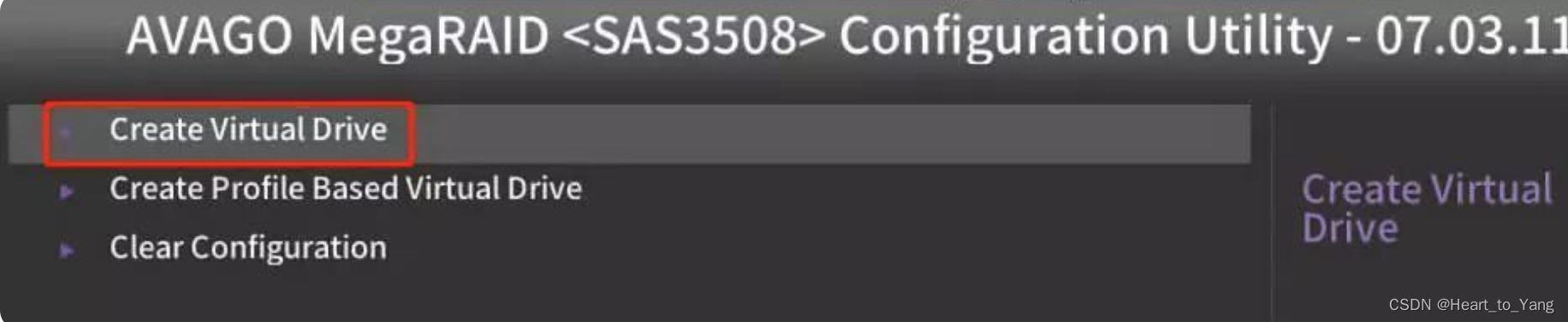

选择 create virtual driver （创建虚拟驱动程序）

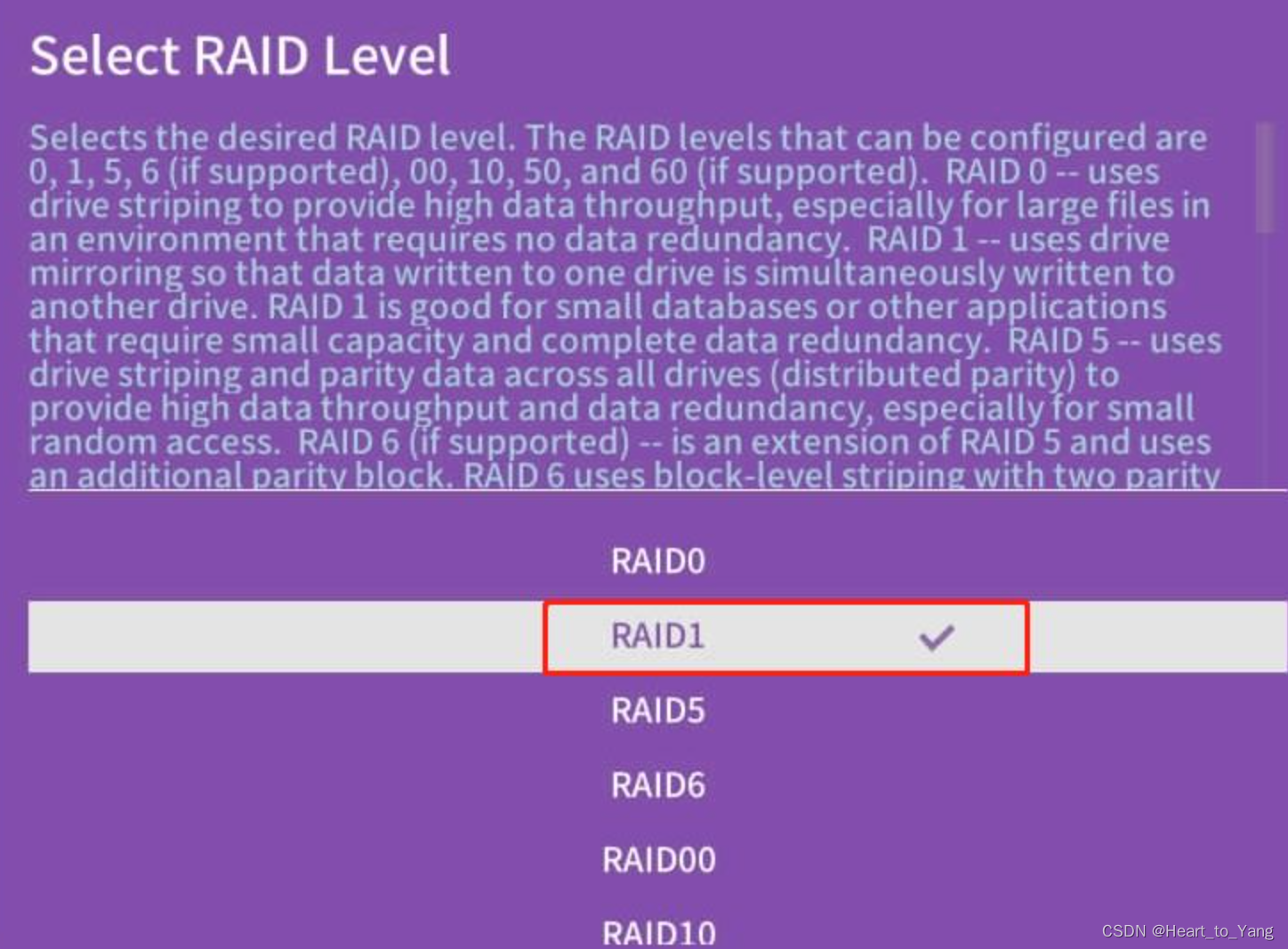

选择配置的RAID类型

​

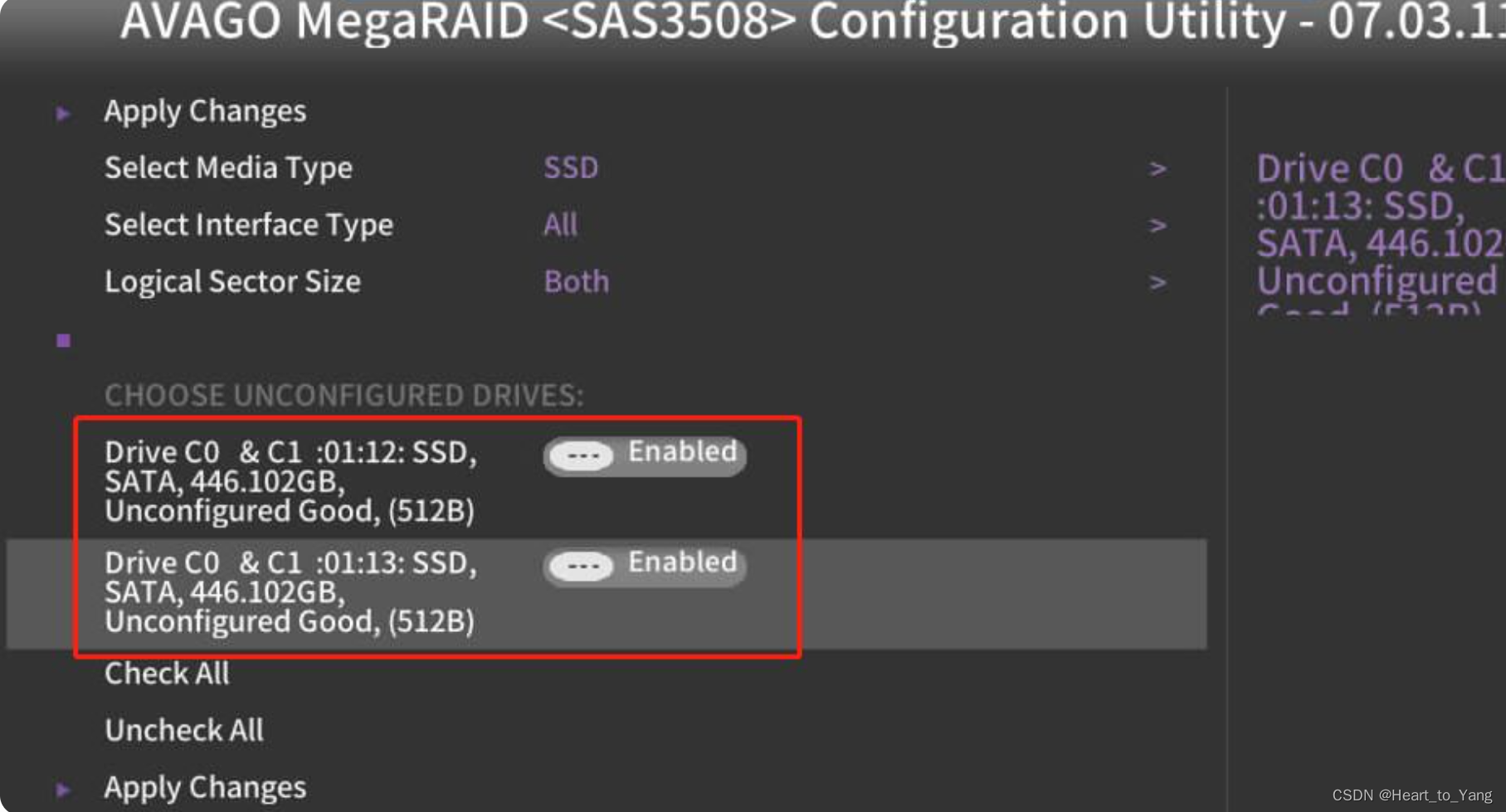

进入 Select Drives （选择硬盘作为驱动器）

        将盘类型调整为启用 enabled（启用）

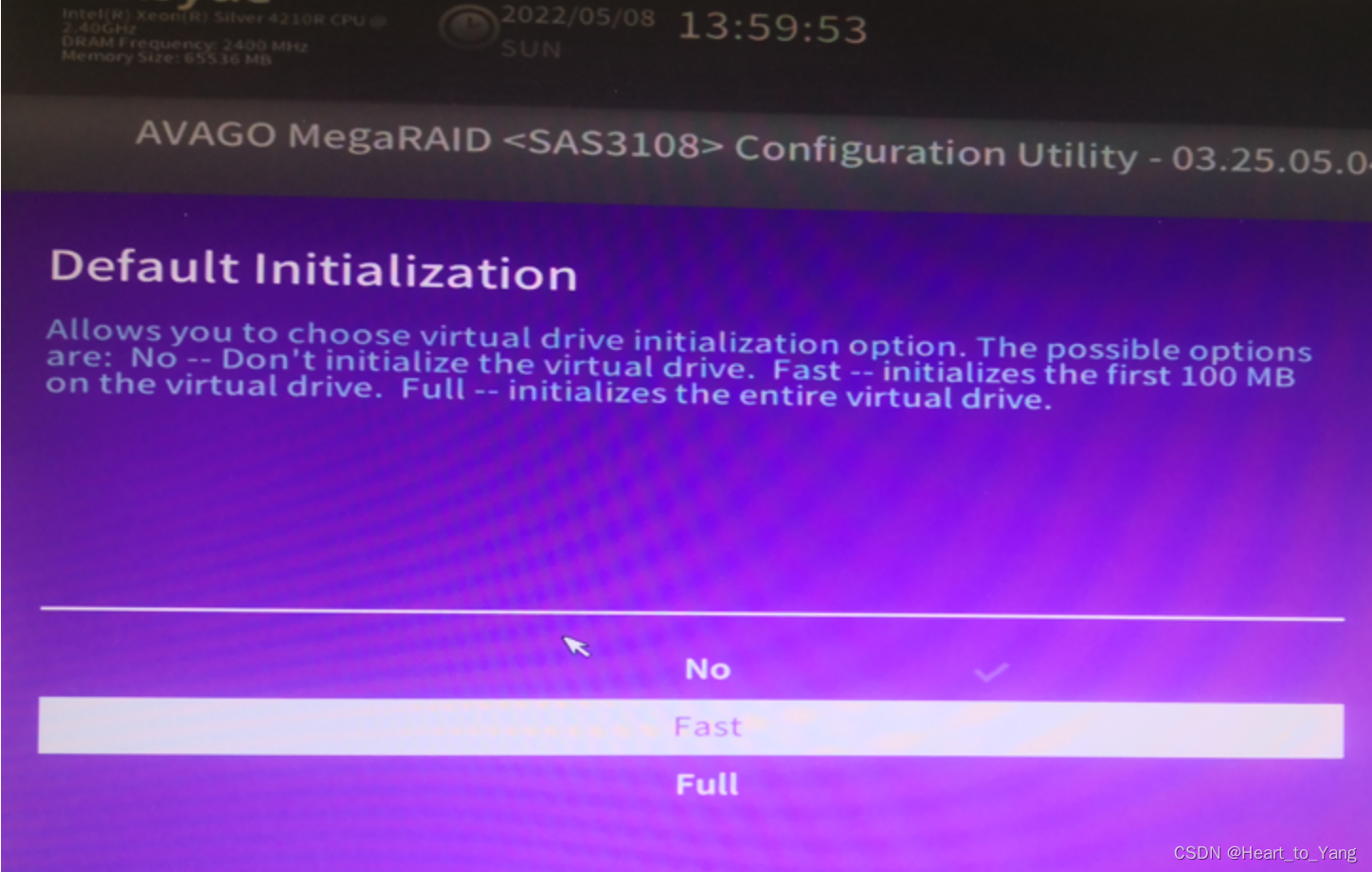

选择   Default initialization （初始化引导）

        相当于给磁盘进行格式化,初始化的过程会非常慢，一般不需要格式化，如果需要保留数据配置RAID请不要进行初始化，可以对丢失的系统磁盘配置进行回滚，用来恢复误操作

​

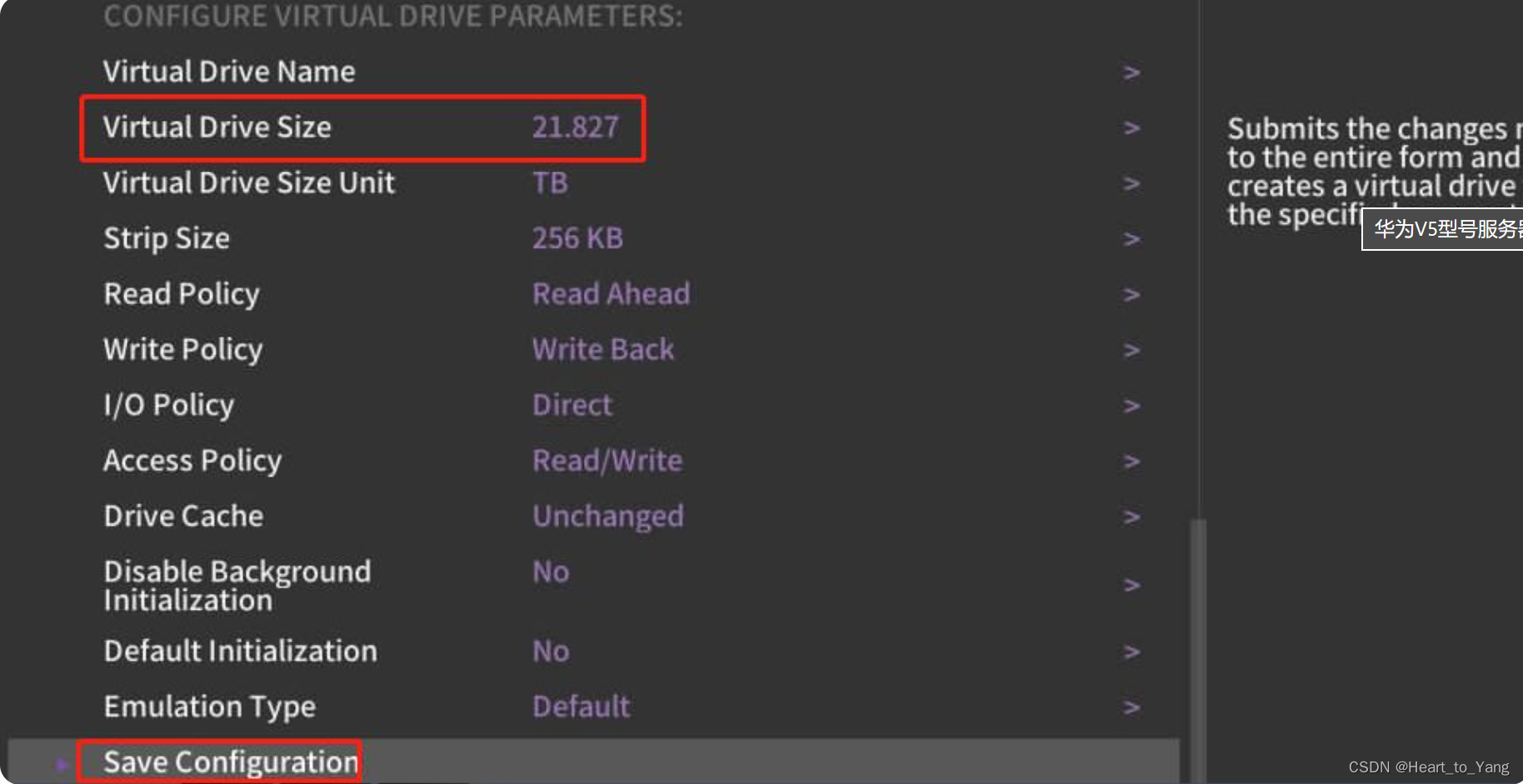

 选择 save configuration （保存配置）

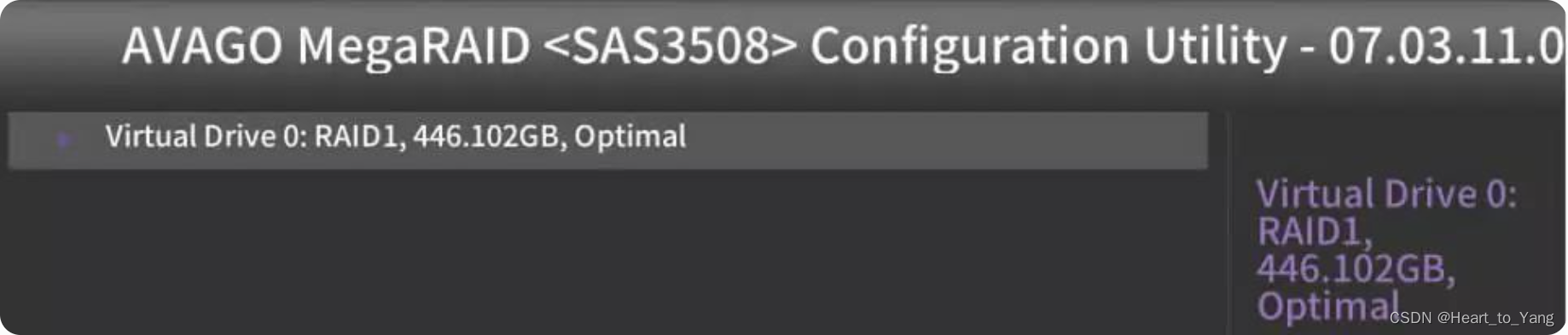

通过 Virtual Drive Management  （虚拟驱动器管理）查看配置的RAID 信息

        注意：RAID就是虚拟驱动器的方式，是通过软件虚拟的阵列

​

其他版本华为服务器RAID配置界面

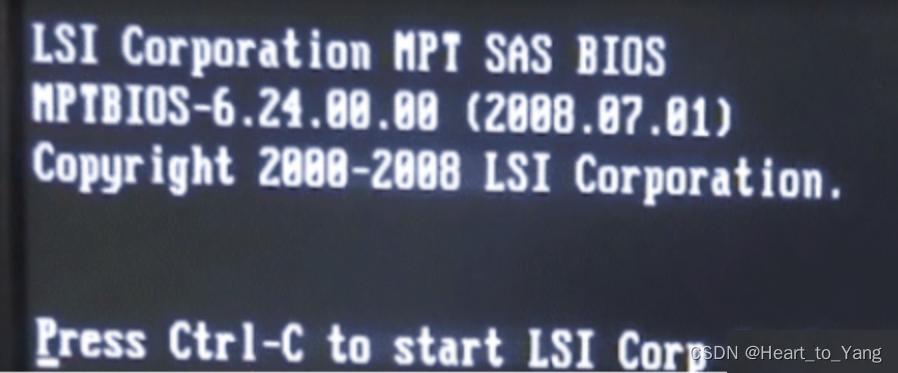

        CTRL+C 进入RAID

​

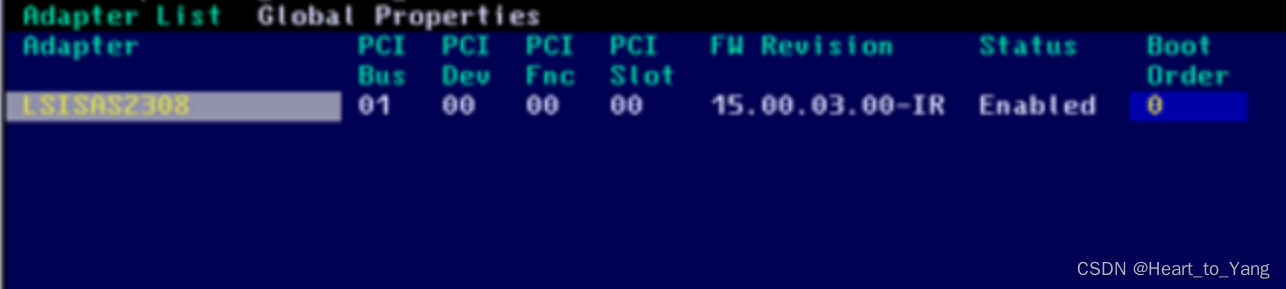

显示RAID型号 Enter 做RAID配置

​

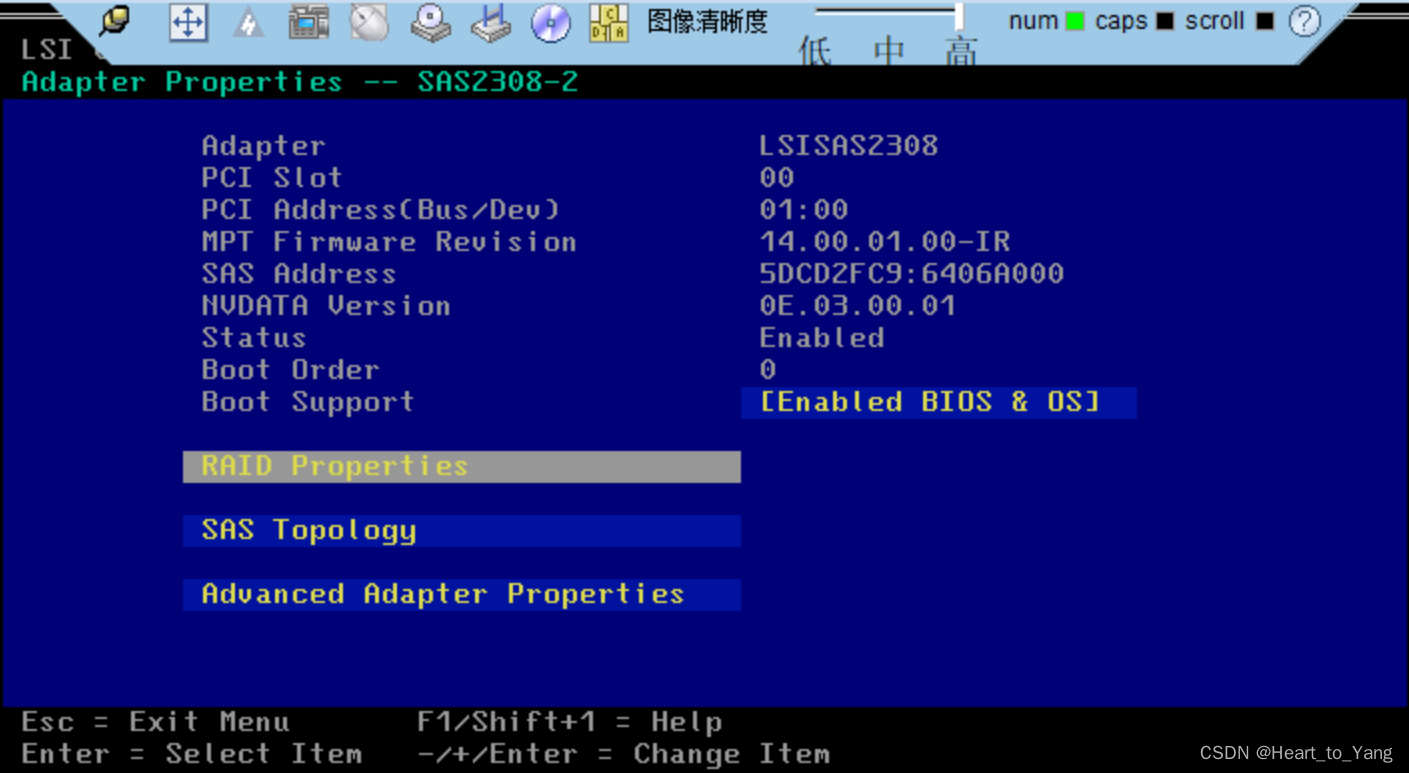

选中 RAID Properties （RAID 属性）

​

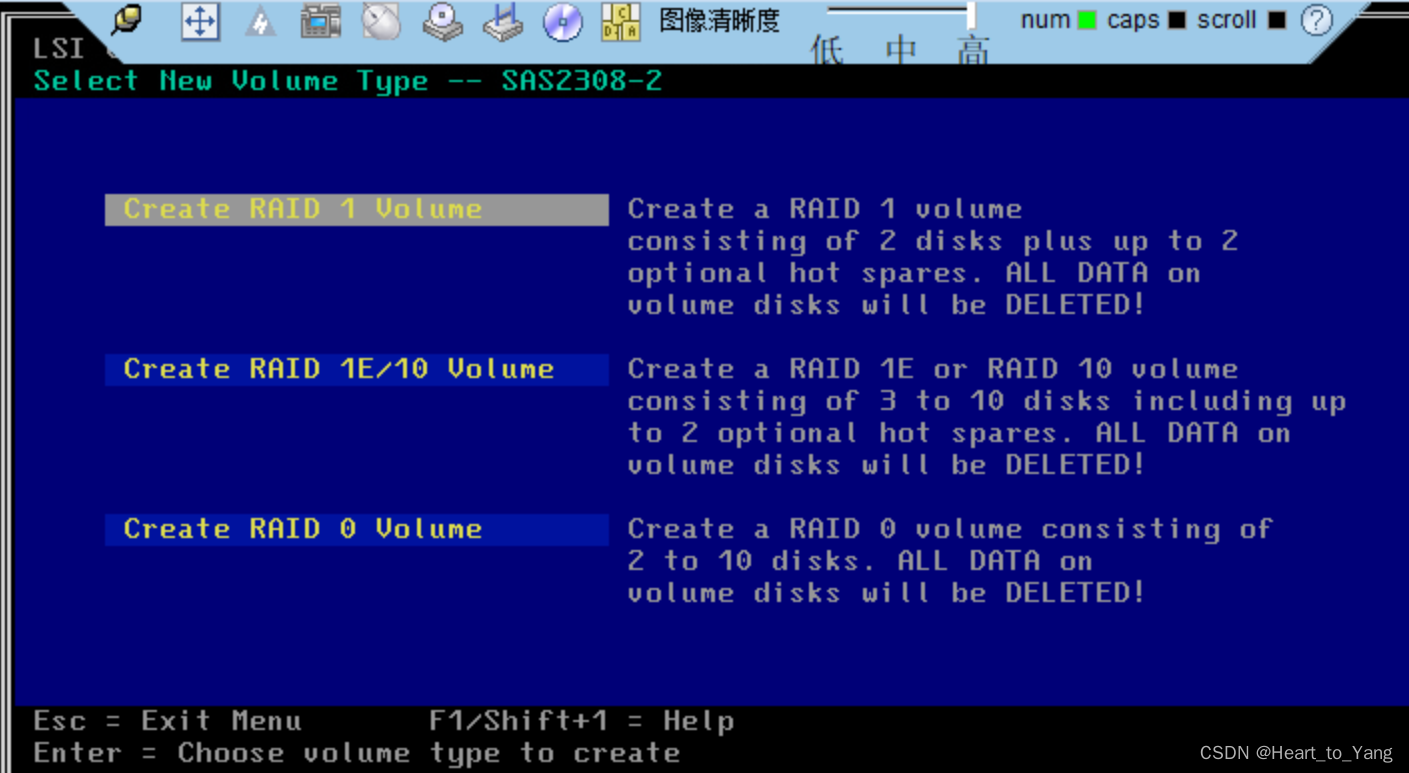

        选择RAID 类型

​

         其他操作类似后面不做教程
