一、内容简介

本篇内容主要介绍Node-Red如何用插件node-red-contrib-opcua来作为OPC UA服务器使用，用UaExpert用来进行连接测试。

插件node-red-contrib-opcua及UaExpert的安装请参考Node-Red如何与OPC UA服务器通讯。

二、OPC UA服务器的创建和连接

1.创建OPC UA服务器

在Node-Red左侧面板中将Opcua-Server节点拖放到工作区

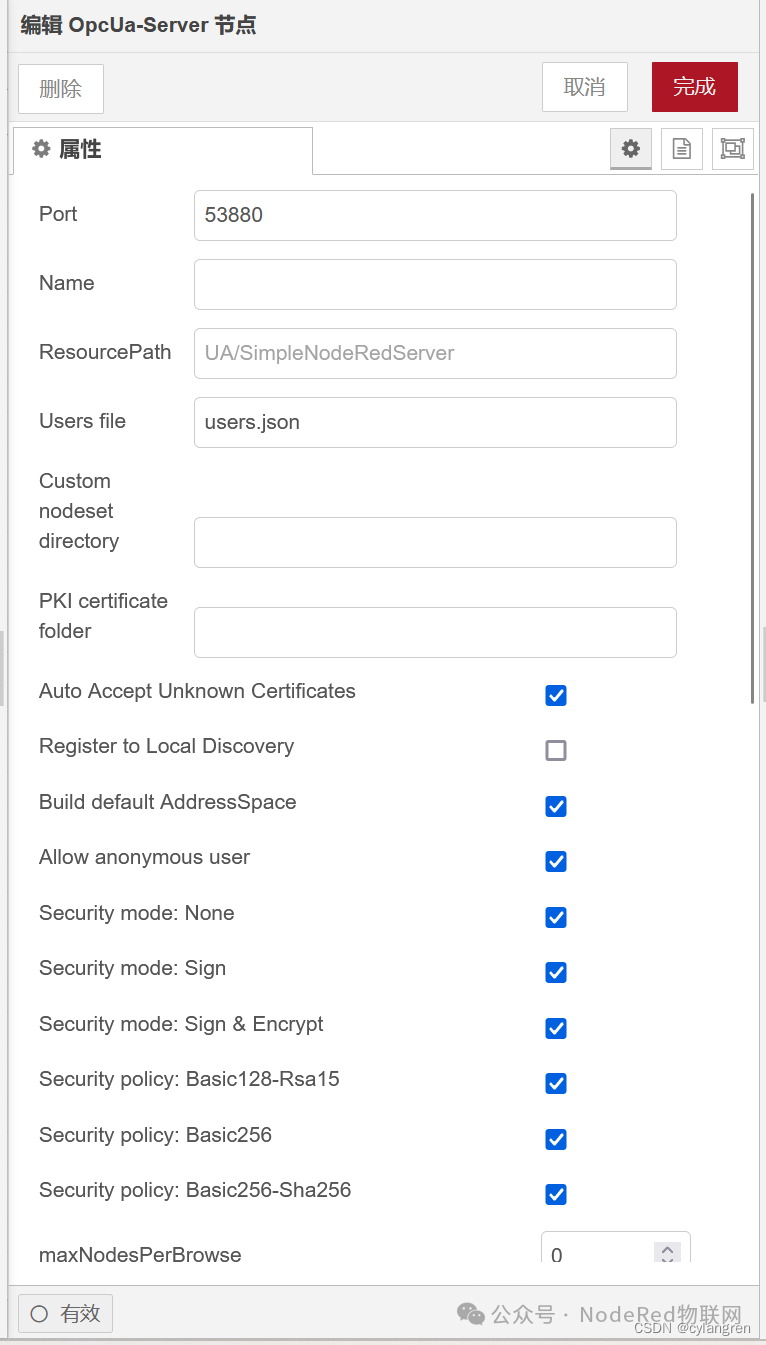

双击该节点，打开属性编辑页面，记录下Port的值“53880”备用。

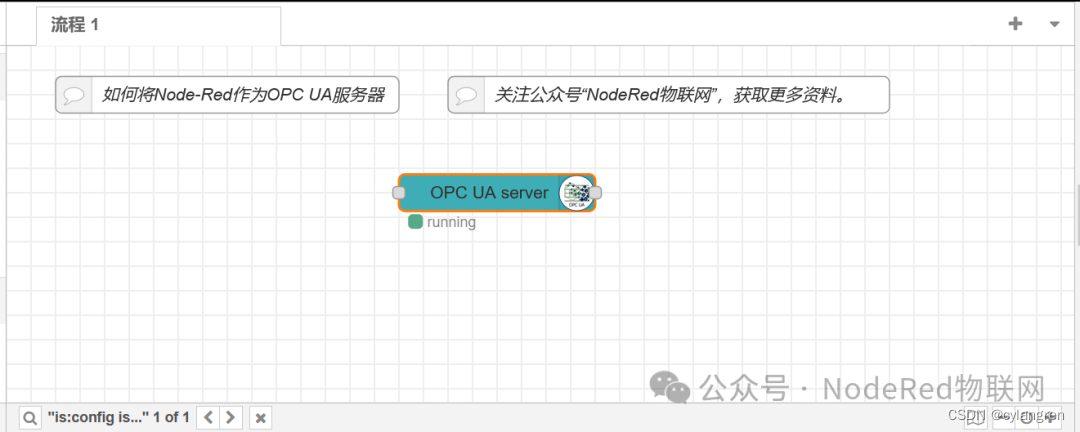

部署流程后可以看到OPC UA服务器正常运行。

2.UaExpert登陆

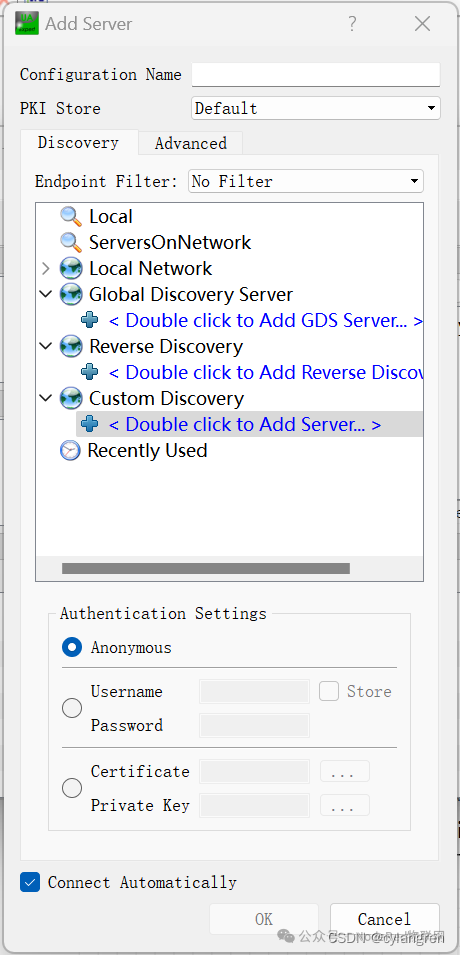

点击工具栏的“加号”按钮，打开Add Server窗口，选择Discovery选项卡

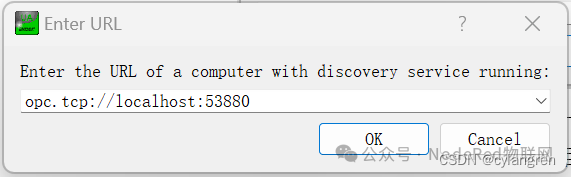

在树形列表中双击Custom Discovery下的“加号”按钮，打开URL输入对话框，输入服务器端点“opc.tcp://localhost:53880”，点击“OK”按钮确定。

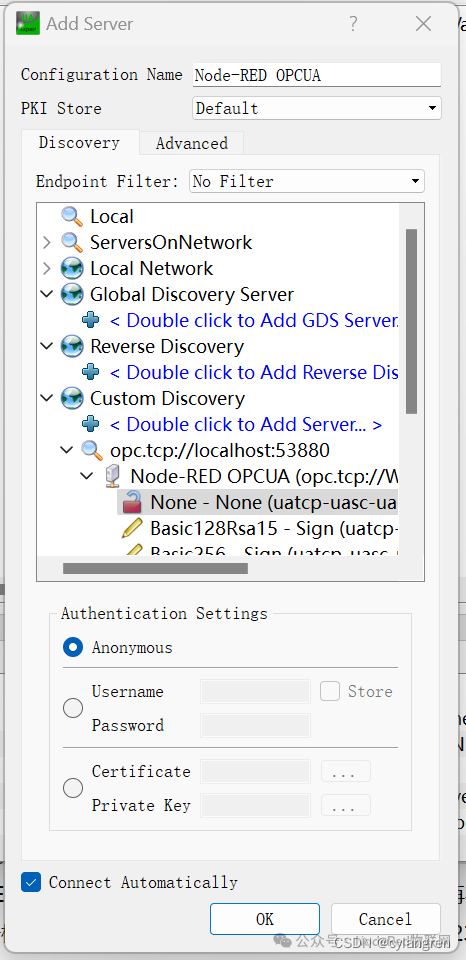

可以看到在Custom Discovery下多了一个服务器，先选中服务器名“Node-RED OPCUA”下的“None”条目，Authentication Settings组合框默认选择第一项“Anonymous”，保持不变，点击“OK”按钮确定。

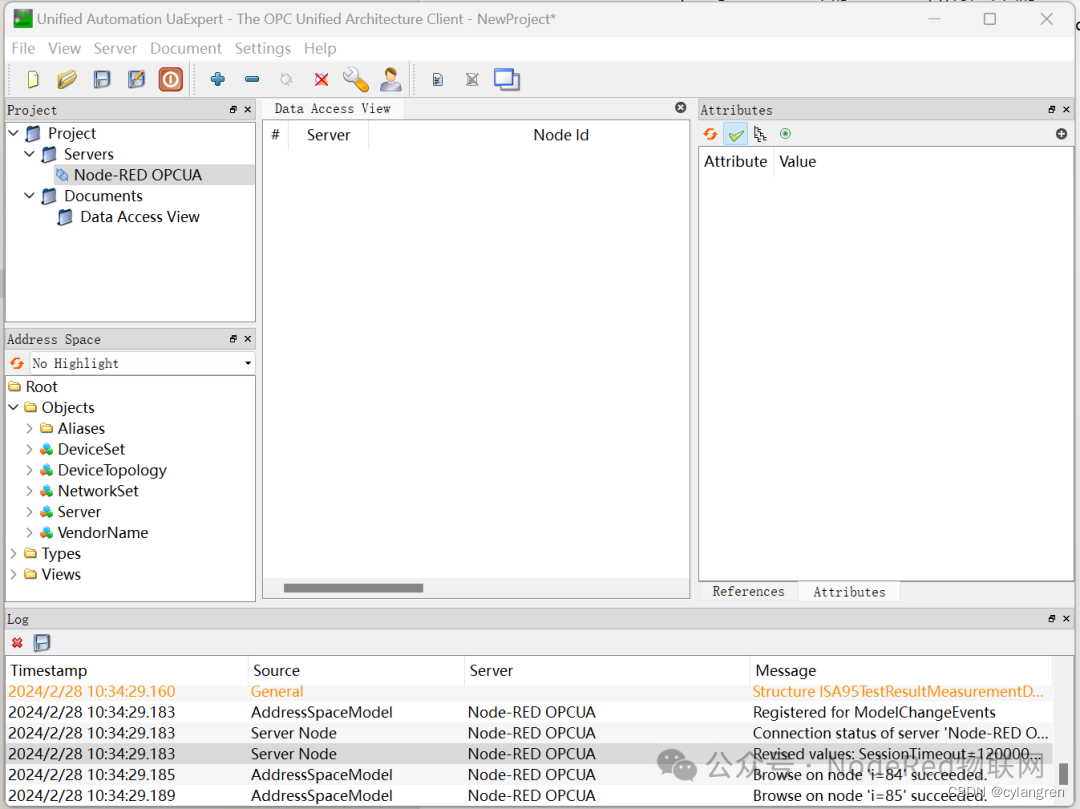

服务器连接成功，同时也说明Node-Red OPC UA服务器创建成功。

3.Node-Red登陆

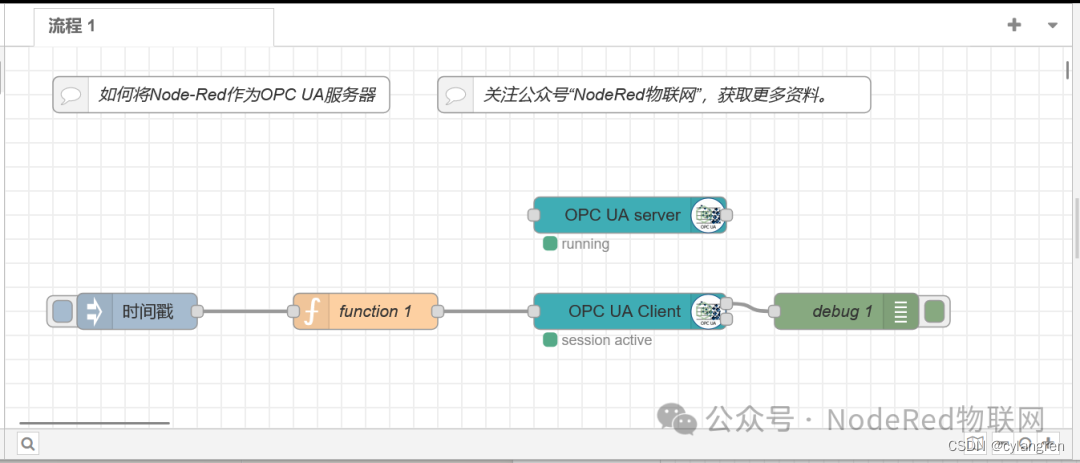

这里我们介绍一另一种Node-Red登陆的方法，从Node-Red左侧面板中分别拖放一个inject节点、一个function节点、一个OpcUa-Client节点和一个debug节点到工作区，依次将其连接，如图

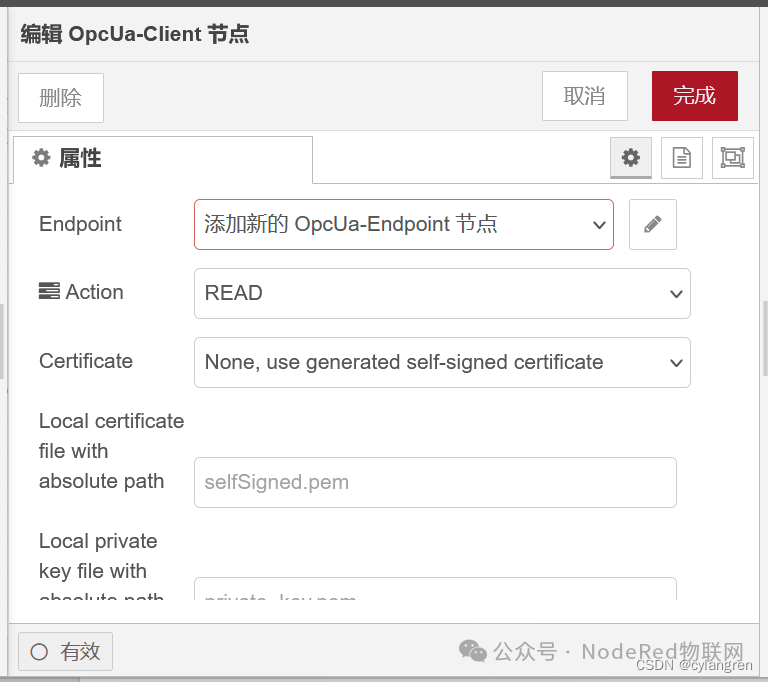

双击OpcUa-Client节点，打开属性编辑页面

点击Endpoint后的“笔型”按钮，打开Endpoint编辑页面

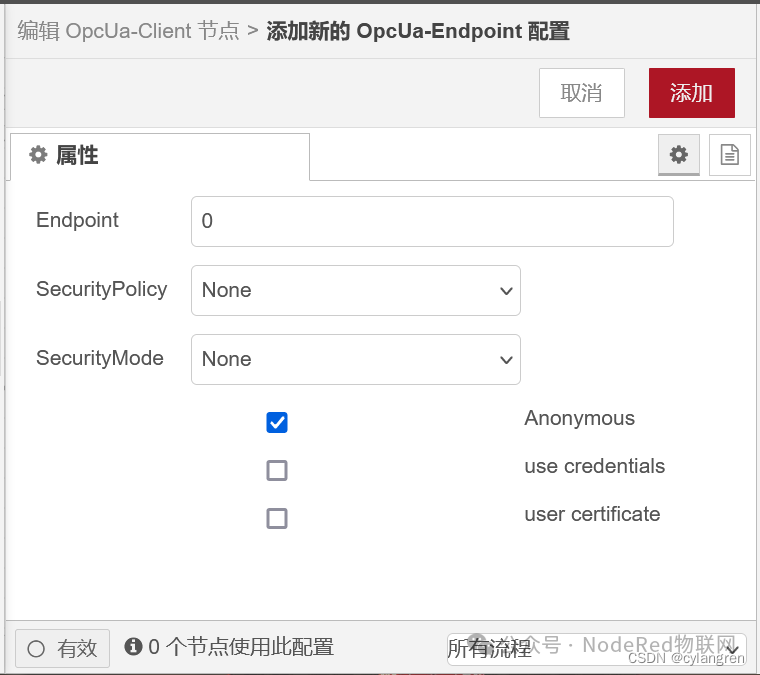

在Endpoint输入框输入“0”，点击“添加”按钮，完成修改，回到上级页面点击“完成”按钮，结束对OpcUa-Client节点的编辑。

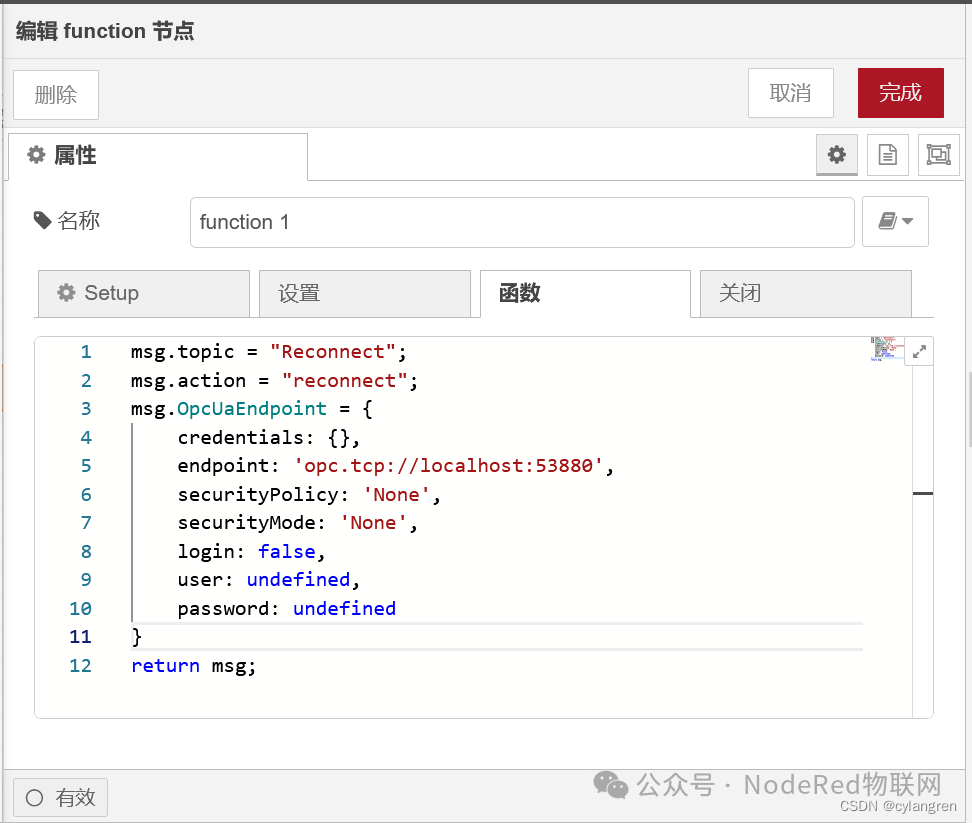

双击function节点，输入如下代码：

msg.topic = "Reconnect"; msg.action = "reconnect"; msg.OpcUaEndpoint = {     credentials: {},     endpoint: 'opc.tcp://localhost:53880',     securityPolicy: 'None',     securityMode: 'None',     login: false,     user: undefined,     password: undefined } return msg;

点击“完成”按钮，确定修改，并部署流程，点击inject节点触发流，可以看到OpcUa-Client节点与服务器建立了连接。

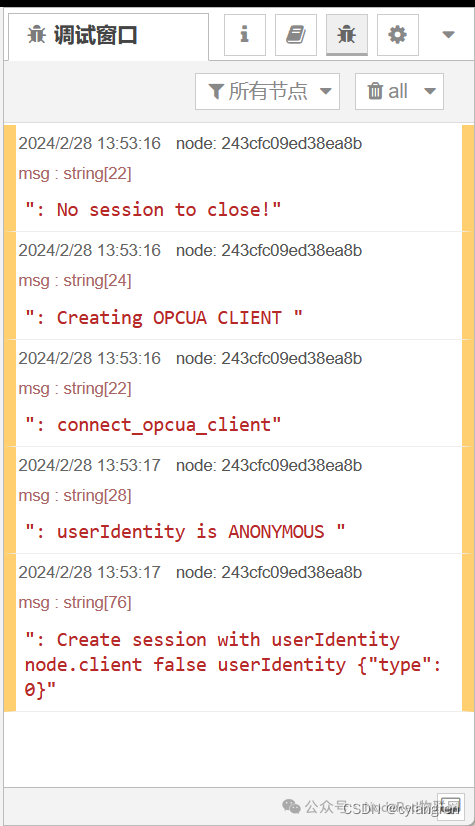

调试窗口显示如图

三、添加元素

1.添加文件夹

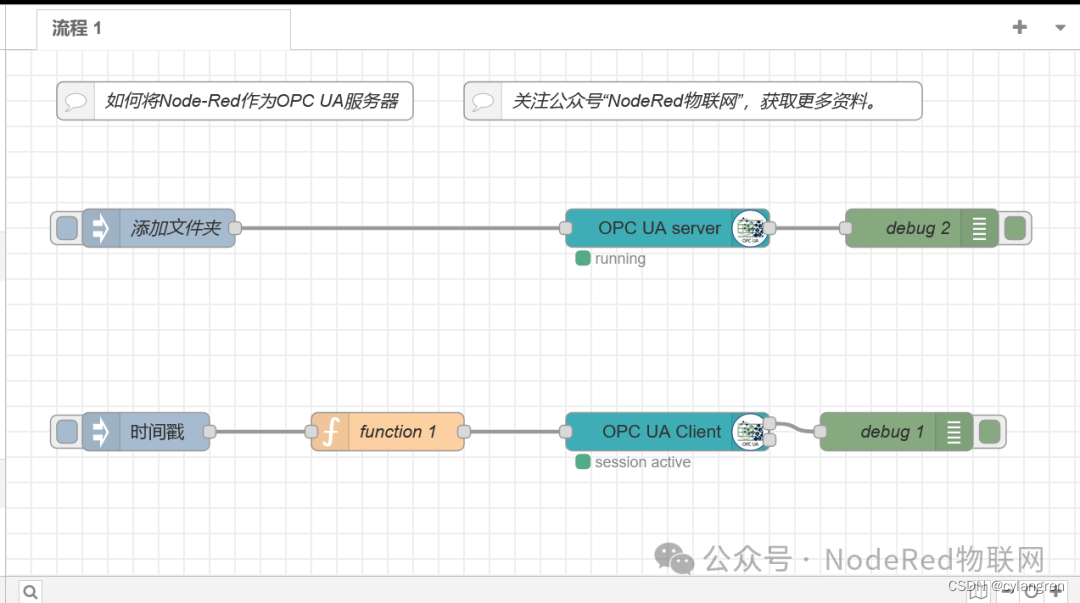

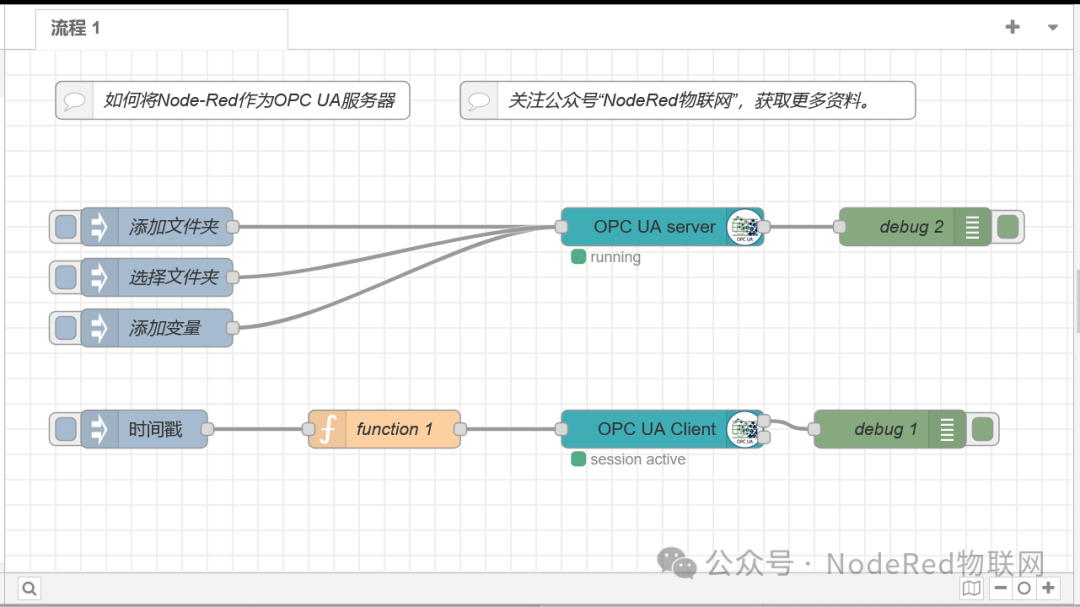

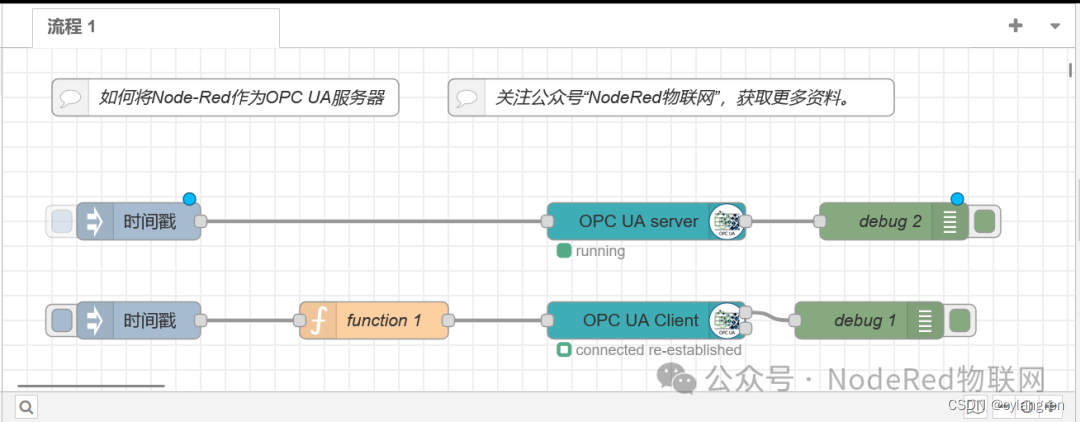

从Node-Red左侧面板中施放一个inject节点和一个debug节点到工作区，使之与上面的Opcua-Server节点连接，如图

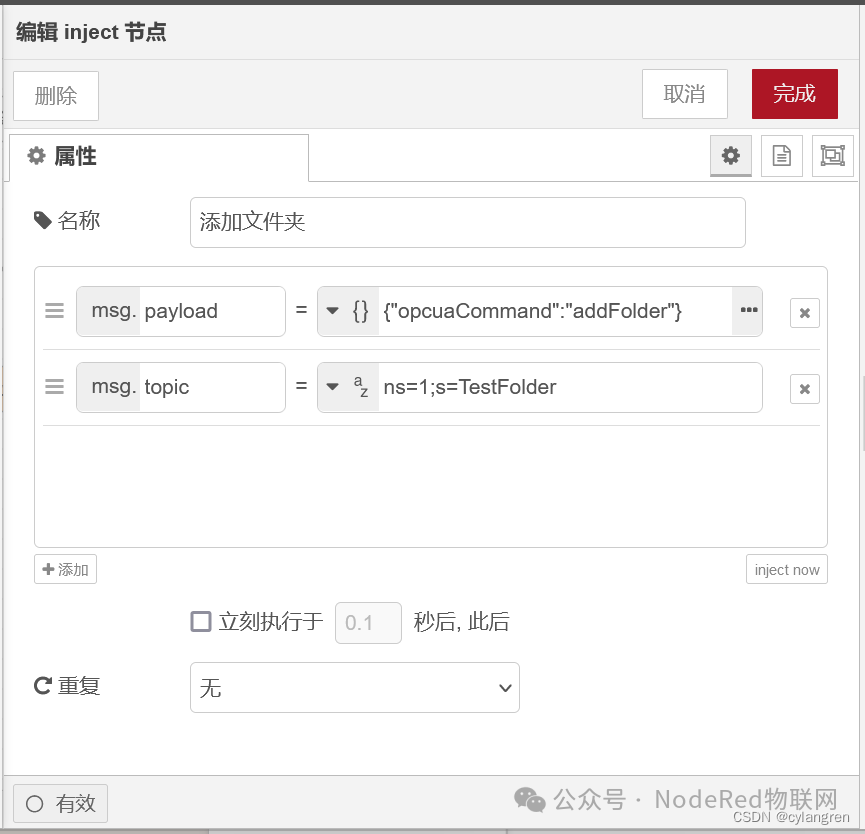

双击inject节点，打开属性编辑页面

将名称改为“添加文件夹”，在下面的列表中将msg.payload的类型改为“{} JSON”，在输入框中输入如下代码：

{"opcuaCommand":"addFolder"}

msg.topic的类型不变，在后面的输入框中输入如下代码：

ns=1;s=TestFolder

点击“完成”按钮确定修改，并部署流程。

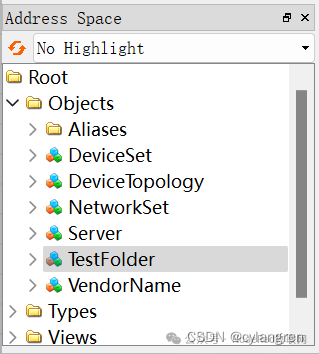

点击inject节点触发流，在UaExpert的Address Space面板可以看到TestFolder已经添加成功。

2.选择文件夹

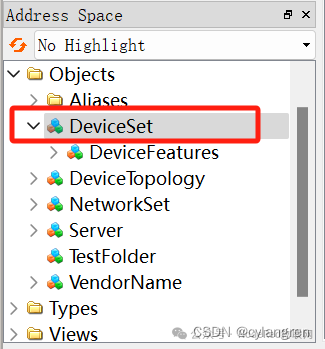

打开UaExpert，从Address Space面板找到文件夹“DeviceSet”

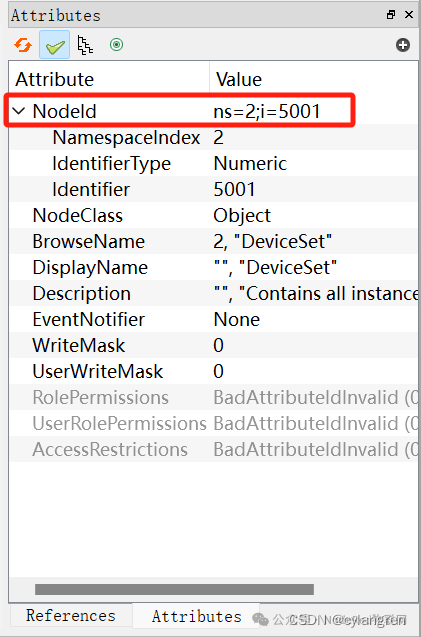

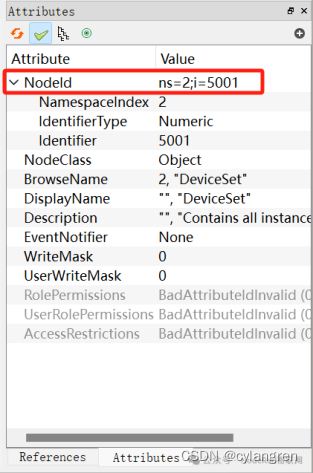

再在右侧Attributes选项卡中找到其NodeId“ns=2;i=5001”

复制“添加文件夹”节点，将其连接到Opcua-Server节点，双击打开属性编辑页面，将名称改为“选择文件夹”，msg.payload改为：

{"opcuaCommand":"setFolder"}

msg.topic改为：

ns=2;i=5001

点击“完成”之后部署流程，单独使用看不出效果，等添加变量时一起使用。

3.添加变量

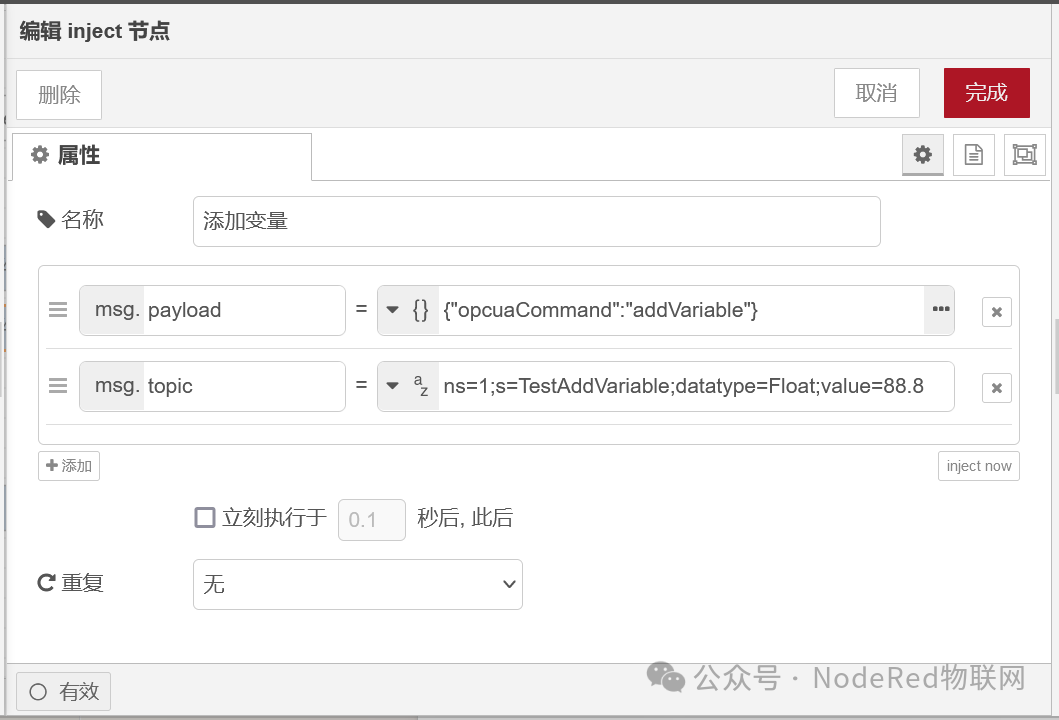

复制“选择文件夹”节点，将其连接到Opcua-Server节点，双击打开属性编辑页面，将名称改为“添加变量”，msg.payload改为：

{"opcuaCommand":"addVariable"}

Msg.topic改为：

ns=1;s=TestAddVariable;datatype=Float;value=88.8

点击“完成”按钮确定修改，并部署流程。

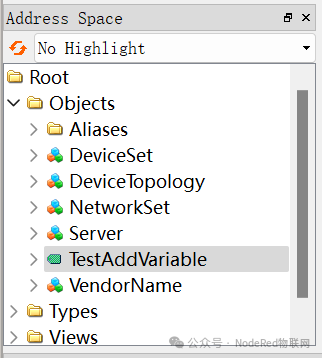

点击“添加变量”节点触发流，在UaExpert的Address Space面板可以看到已经添加了一个名为TestAddVariable的变量。

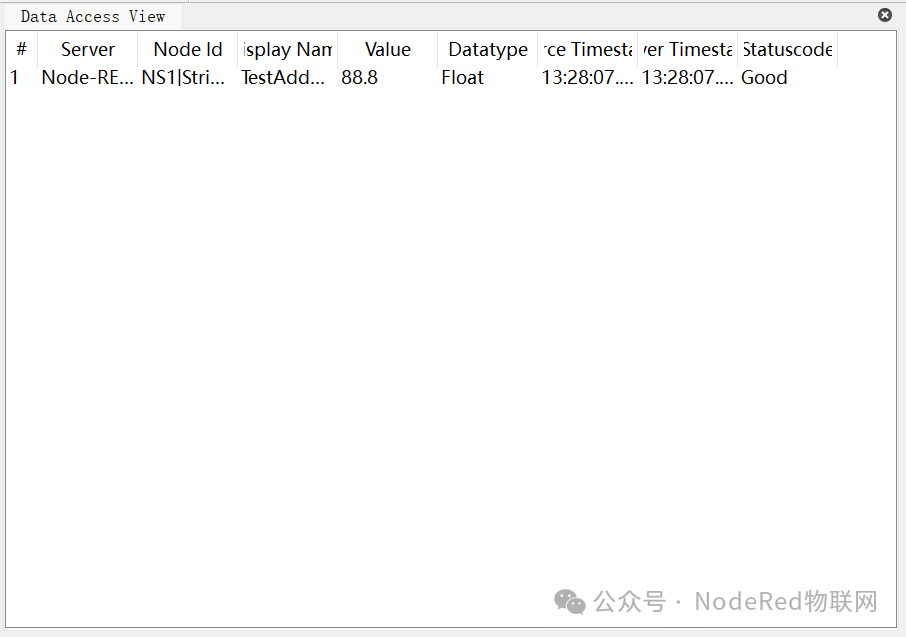

拖动该变量到Data Access View选项卡，其值显示为88.8，添加变量的同时进行了初始化。

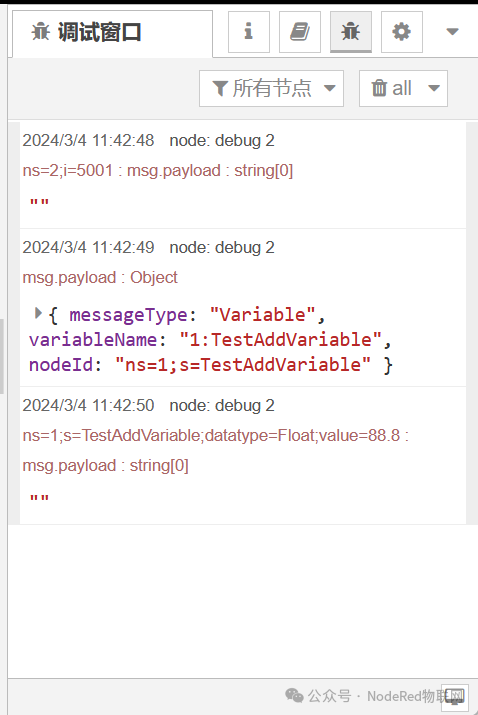

接下来我们再配合选择文件夹一起测试一下，重新部署Node-Red，以重新初始化OpcUa Server节点，点击“选择文件夹”节点，选择文件夹DeviceSet，再点击“添加变量”节点，调试窗口显示如下

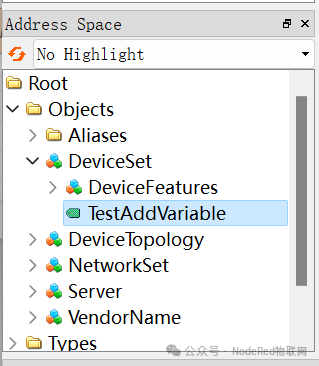

打开UaExpert，在Address Space面板可以看到变量TestAddVariable在文件夹DeviceSet下

四、订阅

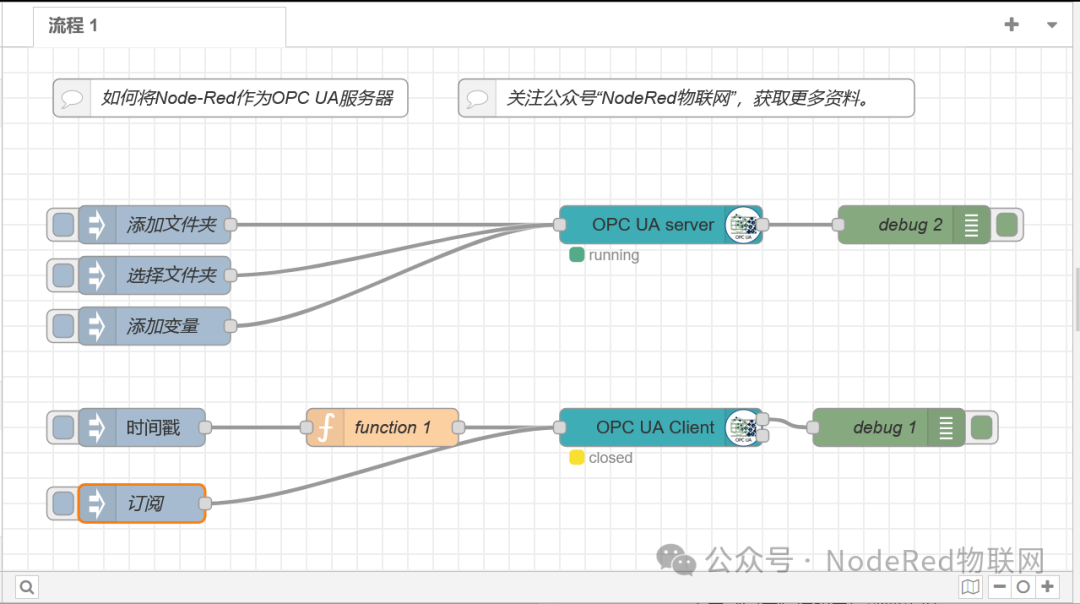

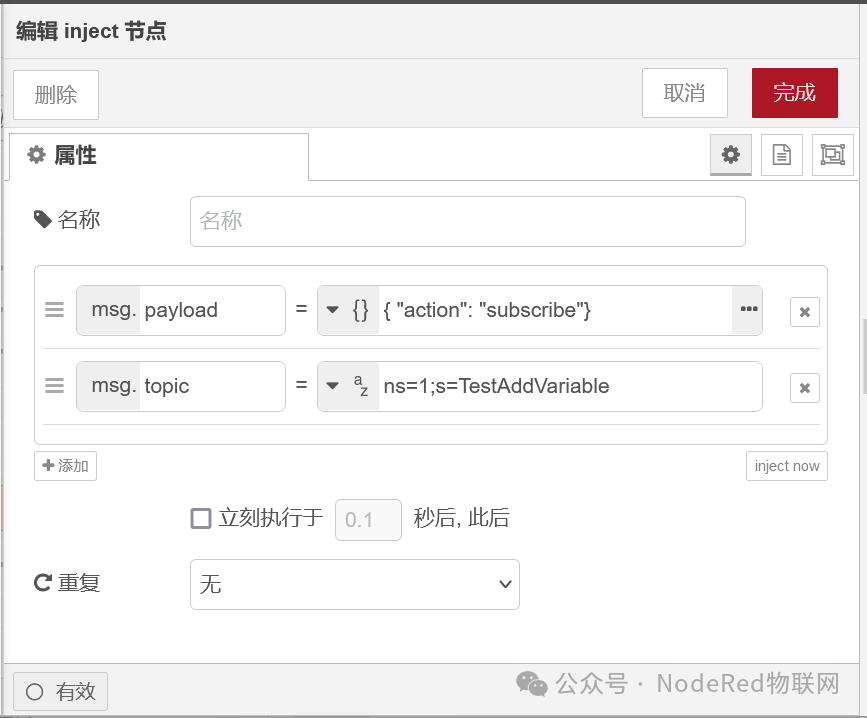

复制“添加变量”节点，将其与OpcUa Client节点连接，双击该节点，打开属性编辑页面

将名称改为“订阅”，msg.payload改为：

{ "action": "subscribe"}

msg.topic改为：

ns=1;s=TestAddVariable

订阅上面添加的变量。

点击“完成”按钮之后部署流程

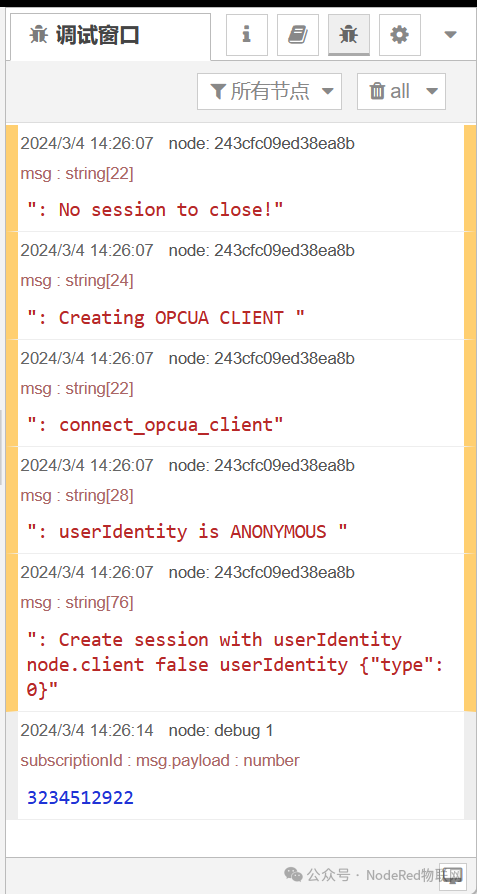

部署流程之后，OpcUa Server会重新初始化，所以需要点击“添加变量”节点，重新添加变量“TestAddVariable”，再点击function节点前面的inject节点，连接服务器，再点击“订阅”节点，调试窗口显示如下

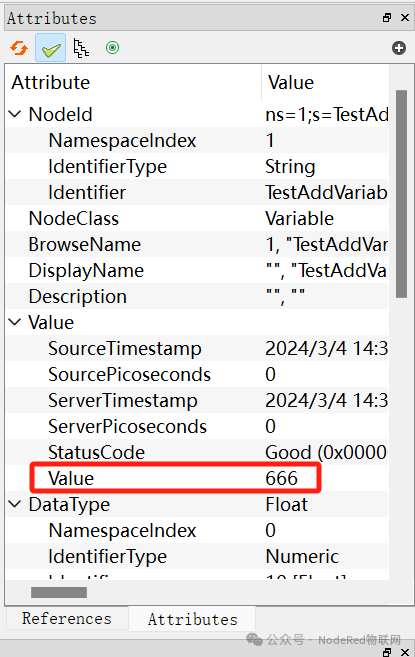

说明订阅成功，打开UaExpert，在Address Space面板找到TestAddVariable变量，在Attributes选项卡中将Value的值修改为“666”

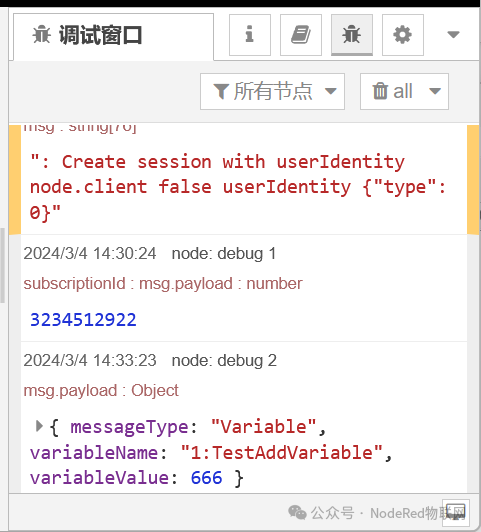

回到Node-Red，可以在调试窗口看到其值的变化
