📘正文开始

使用OpenSSL获取证书

CA文件

1. 打开Linux系统终端操作窗口，输入以下指令，查看OpenSSL是否安装，如果有，则会显示版本信息。

openssl version

2. 生成私钥：my_root_ca.key

openssl genrsa -out my_root_ca.key 2048

3. 使用该密钥生成根（CA）证书：my_root_ca.pem

openssl req -x509 -new -nodes -key my_root_ca.key -sha256 -days 3650 -out my_root_ca.pem

系统会提示以下信息，对应含义如下（根据下面的内容填就可以了，#后面的不需要填）：

You are about to be asked to enter information that will be incorporated into your certificate request. What you are about to enter is what is called a Distinguished Name or a DN. There are quite a few fields but you can leave some blank For some fields there will be a default value, If you enter '.', the field will be left blank. ----- Country Name (2 letter code) [AU]: CN # 国家/地区 State or Province Name (full name) [Some-State]:Zhejiang # 省/市 Locality Name (eg, city) []:Hangzhou # 城市 Organization Name (eg, company) [Internet Widgits Pty Ltd]:EMQX # 组织机构（或公司名），如 EMQ Organizational Unit Name (eg, section) []:EMQX # 机构部门，如 EMQX Common Name (e.g. server FQDN or YOUR name) []:none # 通用名称，此处应当设置为服务器域名如 mqtt.emqx.com ...

Server文件

1. 生成EMQX（服务器）端的私钥：emqx.key

openssl genrsa -out emqx.key 2048

2. 使用 vi命令创建配置文件：openssl.cnf

vi openssl.cnf

文件内容如下，BROKER_ADDRESS 修改为 EMQX 服务器实际的 IP 或 DNS 地址

例如：IP.1 = 127.0.0.1，或 DNS.1 = broker.xxx.com（可以只填IP，把域名DNS那一行删掉）

[req] default_bits  = 2048 distinguished_name = req_distinguished_name req_extensions = req_ext x509_extensions = v3_req prompt = no [req_distinguished_name] countryName = CN stateOrProvinceName = Zhejiang localityName = Hangzhou organizationName = EMQX commonName = Server certificate [req_ext] subjectAltName = @alt_names [v3_req] subjectAltName = @alt_names [alt_names] IP.1 = BROKER_ADDRESS DNS.1 = BROKER_ADDRESS

​ 最后Esc+:wq保存并退出。

3. 使用上面的密钥和配置文件签发证书请求：emqx.csr

openssl req -new -key ./emqx.key -config openssl.cnf -out emqx.csr

4. 使用请求文件、CA密钥、配置文件，以根证书签发EMQX实体证书：emqx.pem

openssl x509 -req -in ./emqx.csr -CA my_root_ca.pem -CAkey my_root_ca.key -CAcreateserial -out emqx.pem -days 3650 -sha256 -extensions v3_req -extfile openssl.cnf

🔑小贴士

​ 准备好Server文件（EMQX证书）后，就可以启用EMQX单向认证的SSL/TLS连接功能了

如果需要双向认证或客户端证书和客户端Key文件，用来满足配置nginx等需求的，请继续配置Client文件↓

Client文件

这一部分原理和内容跟配置Server文件一样，不赘述了，直接放步骤。

1. 生成client.key

openssl genrsa -out client.key 2048

2. 生成client.csr

openssl req -new -key ./client.key -config openssl.cnf -out client.csr

3. 生成client.pem

openssl x509 -req -in ./client.csr -CA my_root_ca.pem -CAkey my_root_ca.key -CAcreateserial -out client.pem -days 3650 -sha256 -extensions v3_req -extfile openssl.cnf

登录EMQX平台配置服务器

1. 将前文中通过OpenSSL工具生成的 emqx.pem、emqx.key 及 my_root_ca.pem 文件拷贝到 EMQX 的 etc/certs/ 目录下，并参考如下配置修改 emqx.conf：

## listener.ssl.$name is the IP address and port that the MQTT/SSL ## Value: IP:Port | Port listener.ssl.external = 8084  ## Path to the file containing the user's private PEM-encoded key. ## Value: File listener.ssl.external.keyfile = etc/certs/emqx.key  ## Path to a file containing the user certificate. ## Value: File listener.ssl.external.certfile = etc/certs/emqx.pem  ## Path to the file containing PEM-encoded CA certificates. The CA certificates ## Value: File listener.ssl.external.cacertfile = etc/certs/my_root_ca.pem

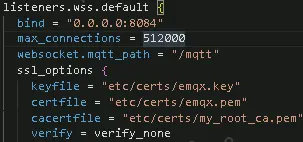

博主8084端口部分修改之后是这样的↓

2. 打开 Dashboard，点击管理 -> 监听器进入监听器管理页面

打开8084端口配置界面，重新设置TLS Cert，TLS Key和CA Cert，分别对应上传emqx.pem，emqx.key，my_root_ca.pem文件

🚩注意

• 这里类型两个字下面框里的内容要提前设置成wss要不然SSL/TLS连接没法用

• 另外SSL版本最好是这样

这些章前的参考文档都说明了，这里再提醒一下，其他设置基本默认，出问题回去看官方文档

3. 重启EMQX服务器

emqx restart

使用MQTTX客户端测试连接

MQTTX官网🔗:MQTTX：全功能 MQTT 客户端工具

官方安装文档🔗:安装 - MQTTX 文档

官方使用文档🔗:MQTT 客户端工具演示 | EMQX 文档

单向认证的SSL/TLS连接

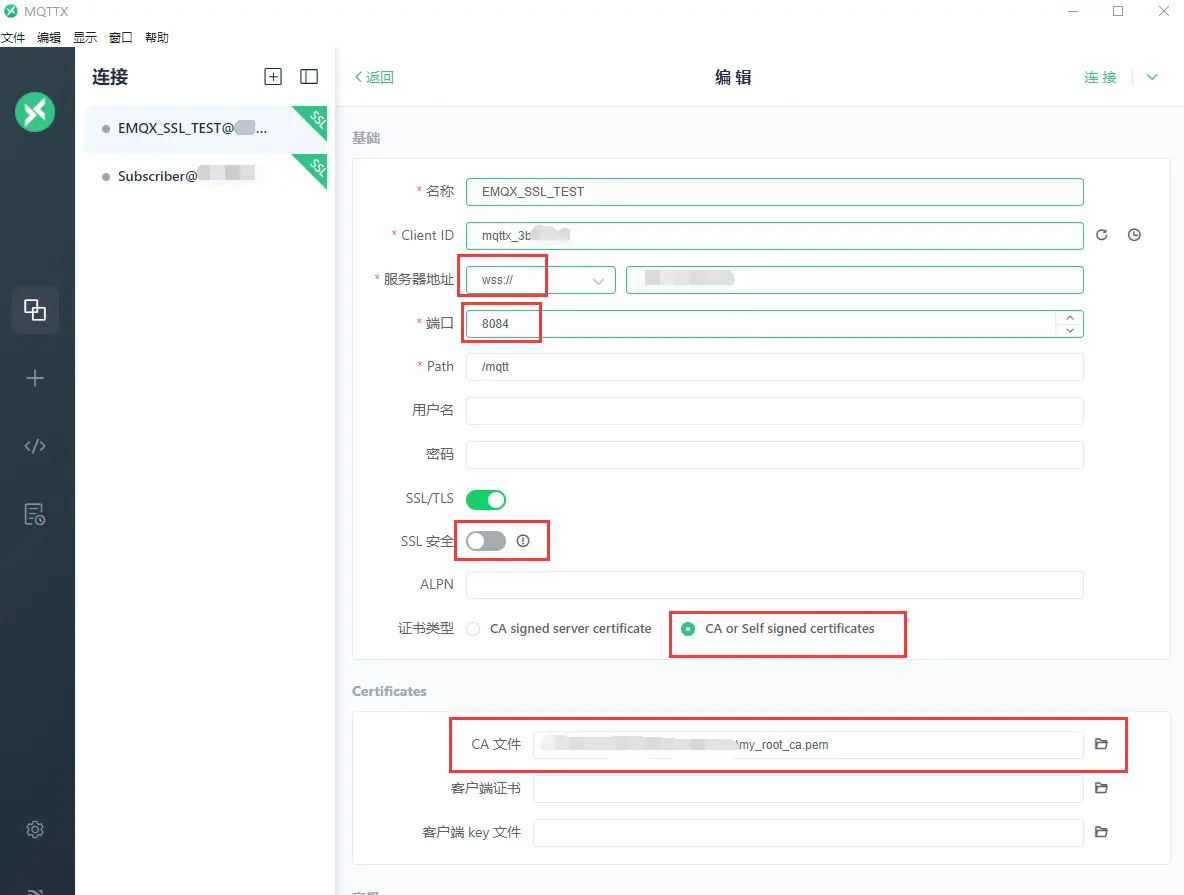

1. 打开MQTTX客户端，添加连接，填写信息：

   名称随便填，Client ID随机

   服务器地址选择wss://，后面填IP地址，端口8084

   SSL安全按钮关闭

   证书类型选择CA or Self signed certificates，在CA文件处上传根（CA）证书即可，客户端证书和客户端key文件两栏不填

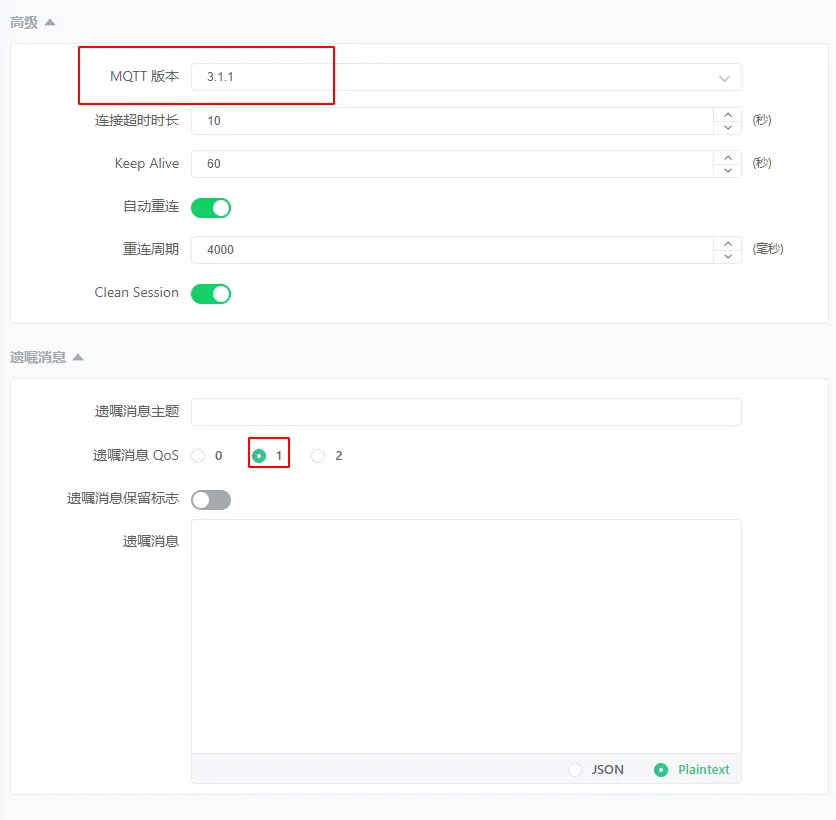

   MQTT版本3.1.1

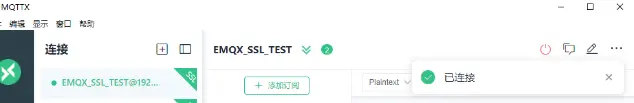

2. 点击连接按钮，连接成功

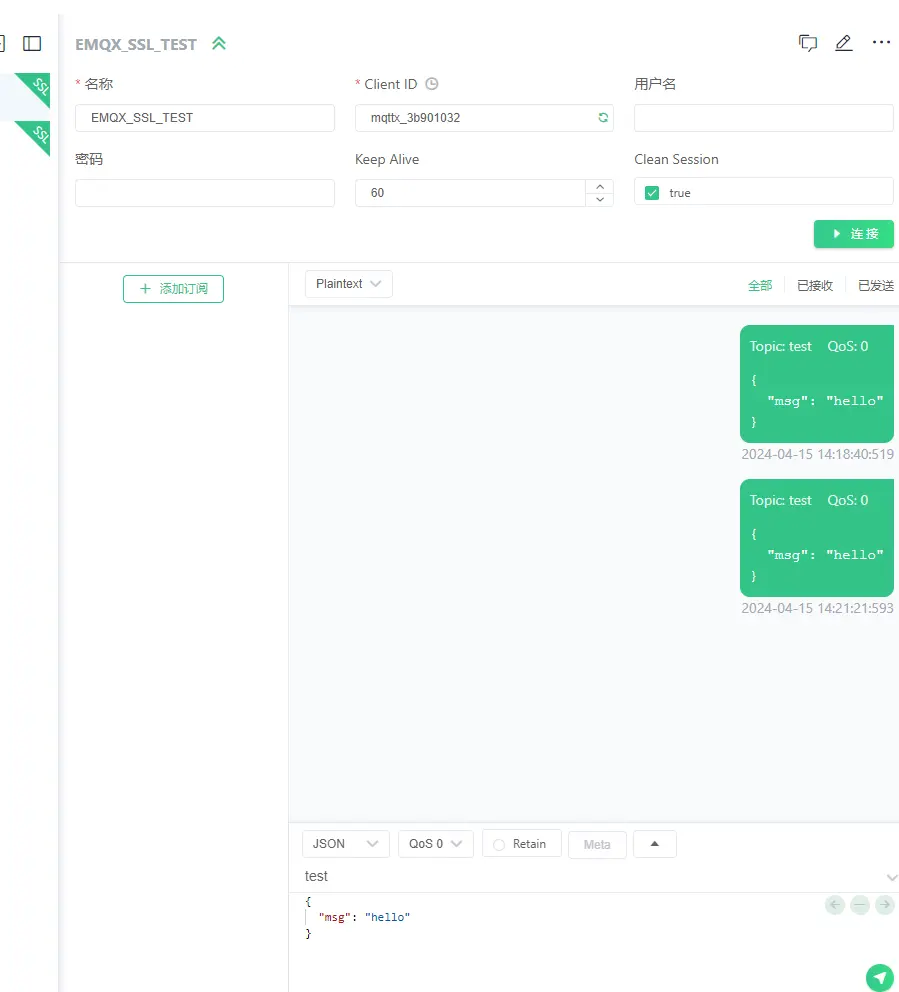

3. 发送测试消息，发送成功

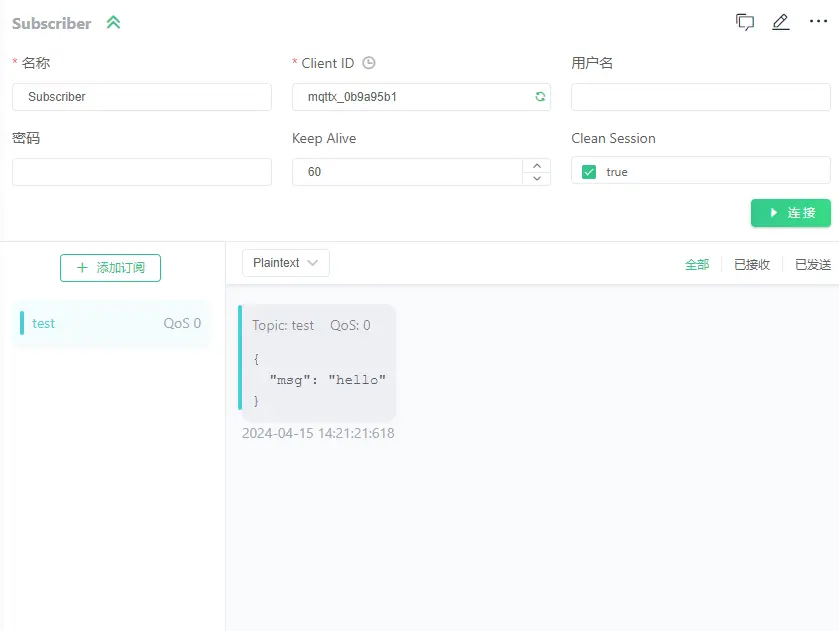

4. 参考官方使用文档的步骤🔗MQTT 客户端工具演示 | EMQX 文档，创建另一个连接作为消息接受客户端（配置与之前相同），添加订阅，在Topic中输入test

   接着在原来的EMQX_SSL_TEST连接重新发送test消息，客户端会收到新消息

双向认证的SSL/TLS连接

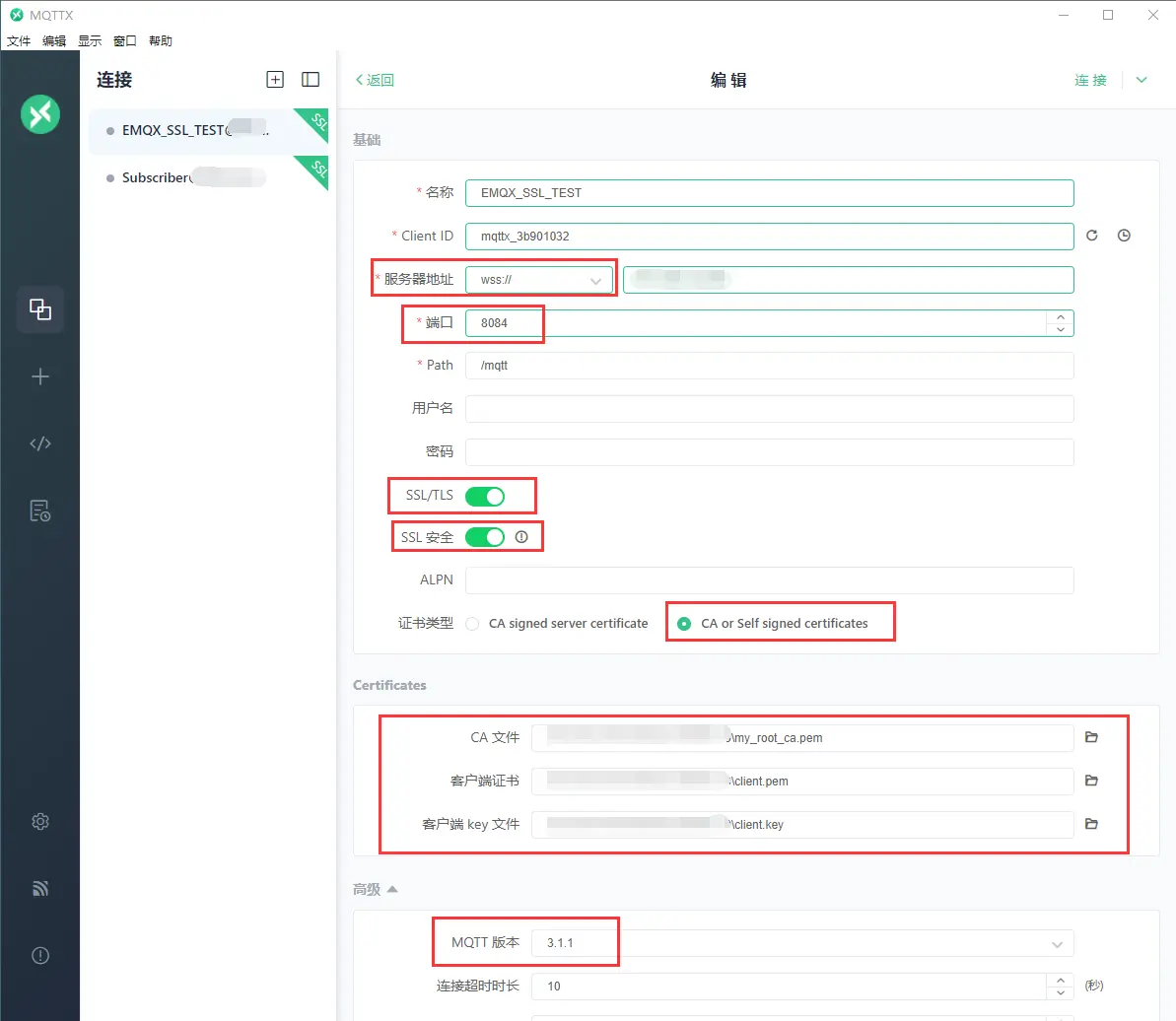

除了SSL安全按钮启动和填入客户端证书、key文件之外，与单向认证没有什么区别，具体看图：

至此，所有测试连接成功√，你会在EMQX监听器上看见连接数增加。
