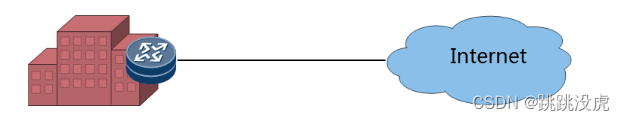

NAT产生背景

• 为了节省IP地址和费用，一般企业内部都是使用私有IP地址
• Internet网路的组成设备，使用的都是公有IP地址
• 企业内网要与internet互通，必须拥有公有IP地址
• 企业内网中的设备，无法使用私有地址与internet互通

分析：

• 在企业网络的边缘设备（路由器）上，配置默认路由，企业内网可以将数据发送到Internet
• 由于Internet设备上没有私有IP地址的路由条目，所以数据无法返回到企业内网
• 在企业网络的边缘设备（路由器）上，使用NAT技术，实现私有地址和公有地址互相转换

NAT概述

NAT（Network Address Translation），网络地址转换

• 主要应用在企业网络的边缘设备上
• 对数据包的私有IP地址和公有IP地址进行转换，实现内网到外网的访问
• 实现企业内网的保护，增强企业内网的安全性。因为外网无法直接访问内部设备的私有IP地址

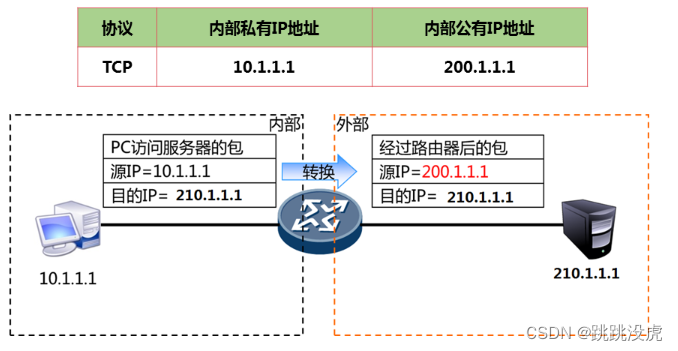

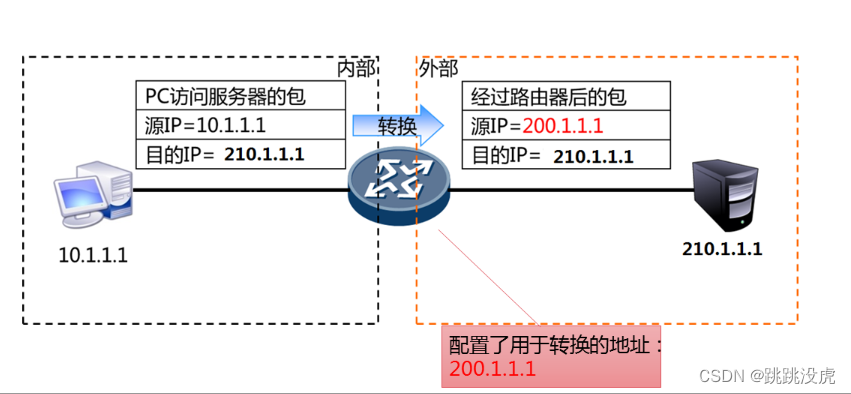

NAT工作原理

路由器对数据包进行地址转换，路由器在接收到内部数据包时将内部源IP地址转化为公有IP地址后在进行路由转发。

NAT核心工作表：NAT转换表

NAT类型

静态NAT

• NAT表条目是通过手动配置的方式添加进去的
• 私有IP地址和公有IP地址是 1对1 的关系，不节省公网IP地址

动态NAT

• NAT表中的条目是 路由器出炉数据包 时自动形成的
• 基于NAT地址池 实现私有地址和公有地址之间的转换，比静态NAT更加节省公网IP

静态NAT配置

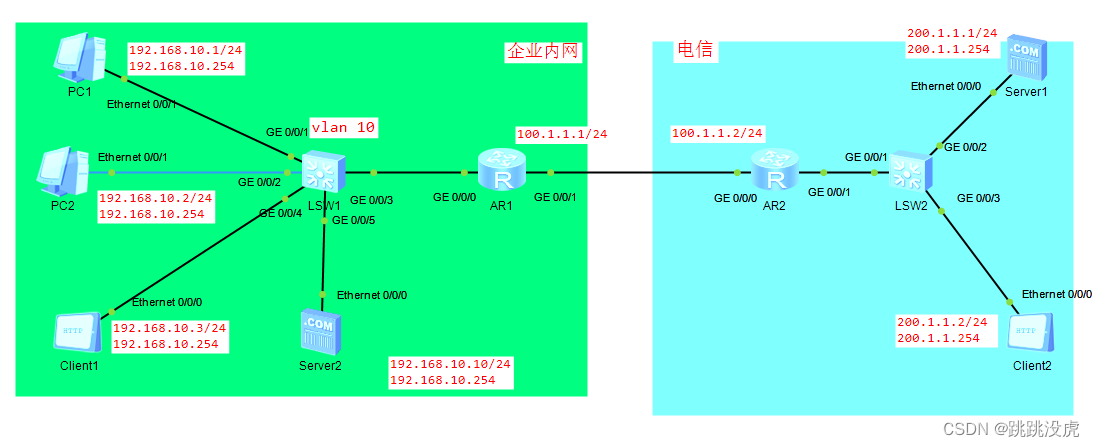

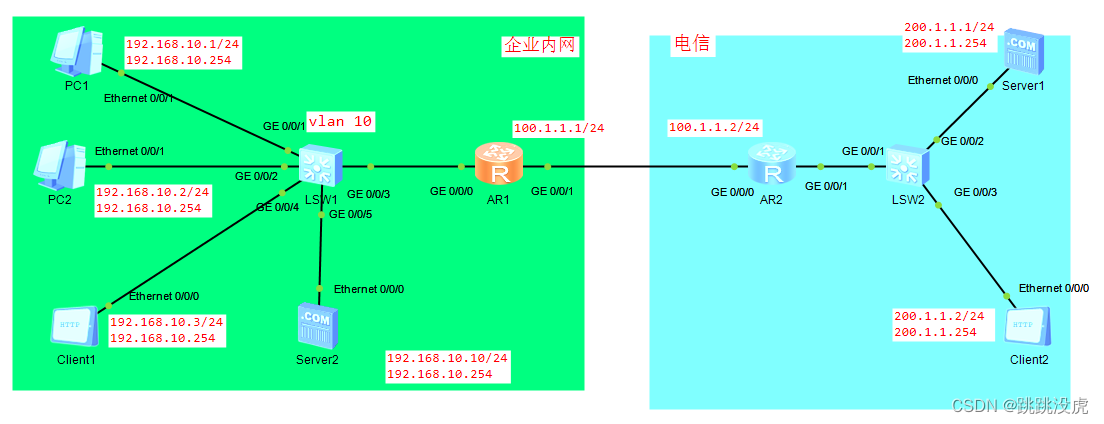

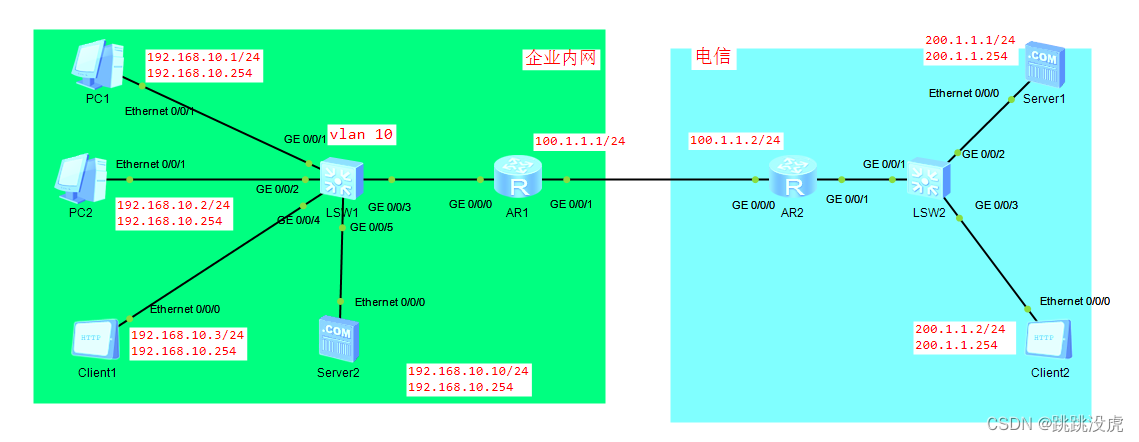

如图配置拓扑图，当企业内网想访问外部网络的服务时，在边界路由器上配置默认路由可以将数据包发送出去，但是由于公网的路由器上没有到私网的路由，故造成数据包有去无回导致无法通行

静态NAT配置

[AR1]ip route-static 0.0.0.0 0 100.1.1.2   配置默认路由去往公网  [AR1]interface gi0/0/1 [AR1-GigabitEthernet0/0/1]nat static global 100.1.1.3 inside 192.168.10.1 [AR1-GigabitEthernet0/0/1]quit

静态NAT可以实现内网的PC1与外网的设备的互通，但是内网的其它设备无法与外网的设备互通

静态NAT存在的弊端：

• 静态NAT中私有地址和公有地址是1:1的关系，并不节省公网IP地址
• 内网主机非常多的时候，不节省配置，并且浪费钱

在企业内网主机比较多的时候，不采用静态NAT，而是采用动态NAT

动态NAT

公司内部私有地址主机数量非常多的时候，如果才有静态NAT为每个私有IP地址，就会浪费公网IP地址

在动态NAT中，企业可以同时购买多个公网IP地址，然后将这些公网IP地址，轮着给企业内网的每个主机使用

第一步：撤销静态nat的配置

[AR1-GigabitEthernet0/0/1]undo nat static global 100.1.1.3 inside 192.168.10.1 n etmask 255.255.255.255

• 创建ACL，匹配内网需要上网的私有主机地址

[AR1]acl 2000 [AR1-acl-basic-2000]rule 10 permit source 192.168.10.0 0.0.0.255 [AR1-acl-basic-2000]quit

• 创建NAT地址池，专门用于地址转换的公网地址，

[R1]nat address-group 1 100.1.1.50  100.1.1.60

• 在边界设备的公网端口，配置动态NAT命名
• 通过NAT命令，将匹配稀有地址的ACL和用于地址转换的公网地址结合起来
• 在g0/0/1端口发送数据流量时
  • 对源头地址属于192.168.10.0/24的数据包（ACL 2000）进行地址转换（NAT）转换成地址池1中的公网IP地址

[AR1]interface gi0/0/1 [AR1-GigabitEthernet0/0/1]nat outbound  2000  address-group  1 no-pat

此时PC1/PC2都能与外网互通

缺点：

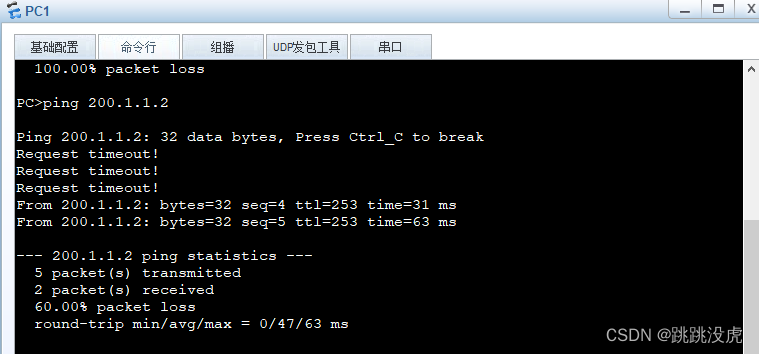

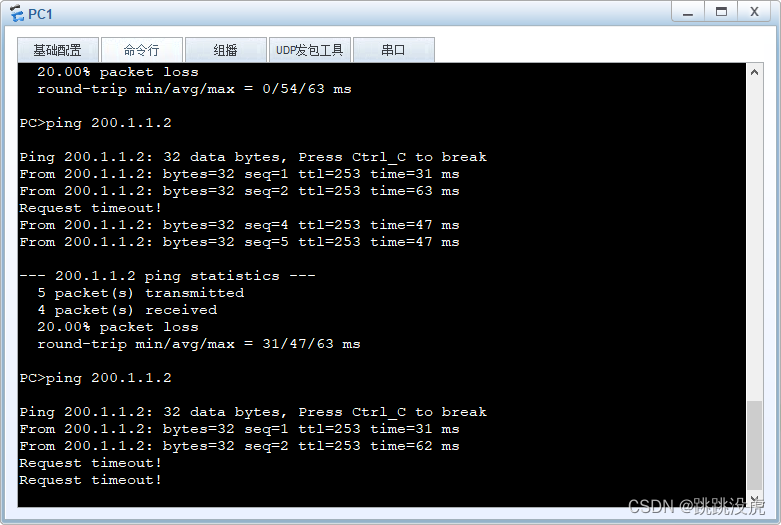

• 进行测试的时候，我们发现：网络是一会通，一会不通。

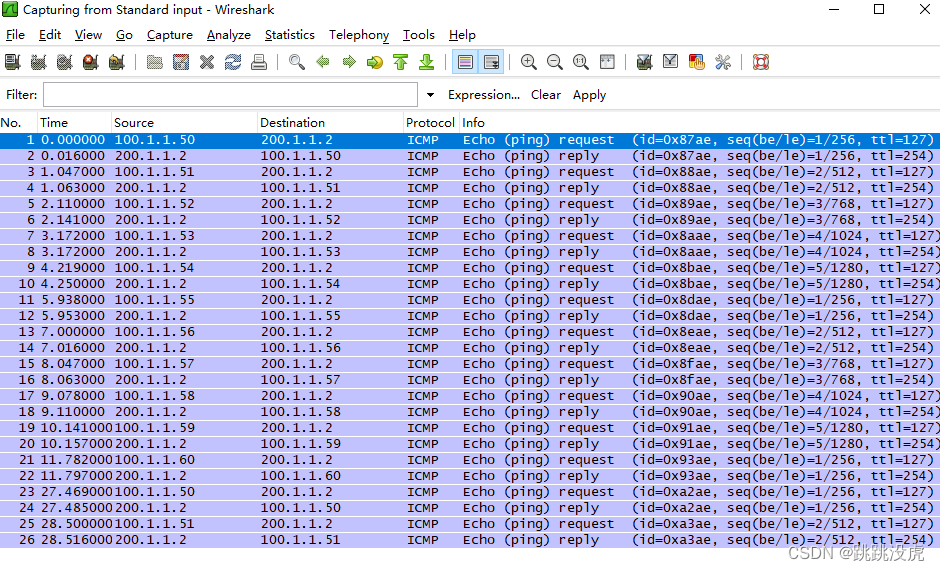

• 经过上面测试、抓包，我们发现：动态NAT对端口上发送出去的每个数据包的源IP地址
• 数据包的数量太大了，所以用于地址转换的公网地址，数量肯定是不够的。
• 在动态NAT技术突出的主要矛盾就是：用来进行地址转换的公网地址太少了。

 端口NAT（PAT）

• 在动态NAT技术突出的主要矛盾就是：用来进行地址转换的公网地址太少了。
• 以后在进行地址转换的时候，不仅仅是转换地址，还转换端口
• 因为一个公网地址，最多可以对应 65536 个端口号

192.168.10.1 - 100.1.1.10:1001 192.168.10.2 - 100.1.1.10:1002 192.168.10.3 - 100.1.1.10:1003 192.168.10.4 - 100.1.1.10:1004 192.168.10.5 - 100.1.1.10:1005 192.168.10.6 - 100.1.1.10:1006 192.168.10.7 - 100.1.1.10:1007 192.168.10.8 - 100.1.1.10:1008

命令配置

[AR1-GigabitEthernet0/0/1]undo nat outbound 2000 address-group 1 no-pat       //撤销动态NAT配置 [AR1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 [AR1-GigabitEthernet0/0/1]

此时，内网访问外网时，不会受到IP地址数量少的限制，不会出现网络时有时无

• PAT(Port address translation) - 最火解决方案
• 企业最常用的实现内网大量主机访问外网的解决方案
• 在转换IP地址的同时，还转换“端口号”
• 私有地址:公有地址 = 多:1
• 优点：非常节省公网IP地址

EasyIP-最简单的PAT

如果企业规模很小，经费有限。大概率上企业可能仅仅购买1个公网IP地址。在这种情况下，我们想要实现内网多个主机同时上网的话，就只能用“配置在公网接口”上的这个IP地址进行 NAT 转换。

[AR1-GigabitEthernet0/0/1]undo nat outbound 2000 address-group 1 no-pat       //撤销动态NAT配置 [AR1-GigabitEthernet0/0/1]nat outbound 2000

• 将ACL 2000 匹配的数据， 在发送出去的时候， 源IP地址转换为“该接口的”公网IP地址
• 购买一个公网IP地址，同时实现外网互联以及“地址转换”
• 私有地址:公有地址 = 多:1
• 优点：非常节省公网IP地址

NAT Server

如果想要实现外网到内网的访问那么必须得在公司的边界设（R1）上，提前设置“nat转换条目”并且这种条目，仅仅允许某一种特定的业务的流量。

外网访问内网WEB服务

• 企业内部有一个 web 服务器，私有IP地址 192.168.10.10/24
• 希望互联网用户，通过浏览器，访问公网地址 100.1.1.20 ，就可以获得我们公司内部的 web 服务器的网站

在边界设备R1上配置

[AR1]interface gi0/0/1 [AR1-GigabitEthernet0/0/1]nat server protocol tcp global 100.1.1.20 80 inside 19 2.168.10.10 80 [AR1-GigabitEthernet0/0/1]quit

•  该接口上如果收到了一个目标IP地址为 100.1.1.20 的 TCP 80 的流量 那么就将这个目标IP地址转换为 192.168.10.10 的 tcp 80 。

验证

通过 外网的 client 测试

• client1: 200.1.1.1
• 255.255.255.0
• 200.1.1.254

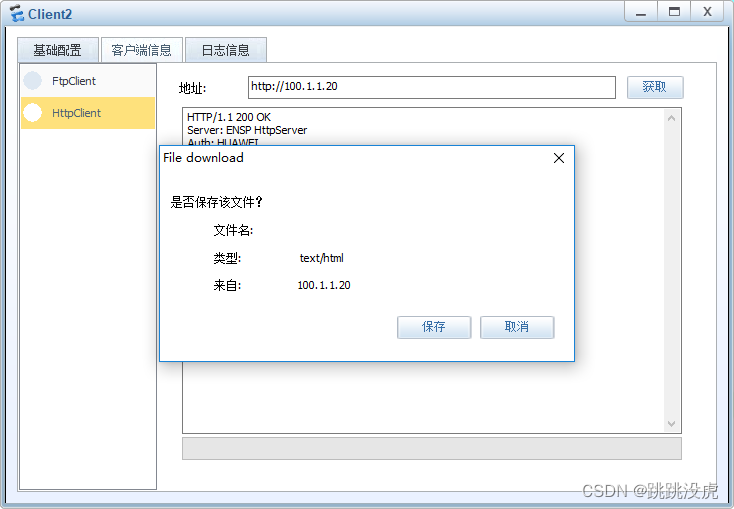

客户端信息->httpclient ->输入地址 100.1.1.20 ，回车,获得一个网页！

外网访问内网FTP服务

在192.168.10.10上配置FTP服务器，希望通过外网访问FTP服务

[AR1]interface gi0/0/1 [AR1-GigabitEthernet0/0/1]nat server protocol tcp global 100.1.1.20 21 inside 19 2.168.10.10 21 [AR1-GigabitEthernet0/0/1]quit

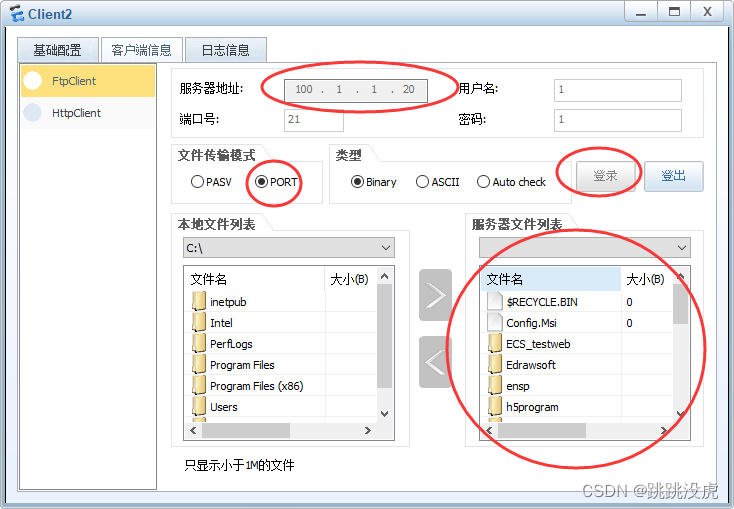

外网设备测试 client -> ftpclient -> 100.1.1.20 (PORT模式)，登陆成功

 外部远程管理交换机SW1

交换机配置私有地址，配置远程登录模式账户和密码

• 远程登陆的用户名和密码分别是 huawei/HCIE
• 希望在外网设备上，通过 telnet 的方式，远程登陆 SW1 ，
• SW1的管理IP地址是 192.168.10.88/24

sys Enter system view, return user view with Ctrl+Z. [SW1]interface vlanif 10  [SW1-Vlanif10]ip address 192.168.10.88 24   [SW1-Vlanif10]quit  [SW1]user-interface vty 0  [SW1-ui-vty0]authentication-mode aaa [SW1-ui-vty0]quit [SW1]aaa [SW1-aaa]local-user huawei password cipher HCIE [SW1-aaa]local-user huawei service-type telnet [SW1-aaa]local-user huawei privilege level 15 [SW1-aaa]quit  [SW1]ip route-static 0.0.0.0  0  192.168.10.254

在R1上配置，telnet端口为23

[AR1]interface gi0/0/1 [AR1-GigabitEthernet0/0/1]nat server protocol tcp global 100.1.1.20 2001 inside  192.168.10.88 23 [AR1-GigabitEthernet0/0/1]quit

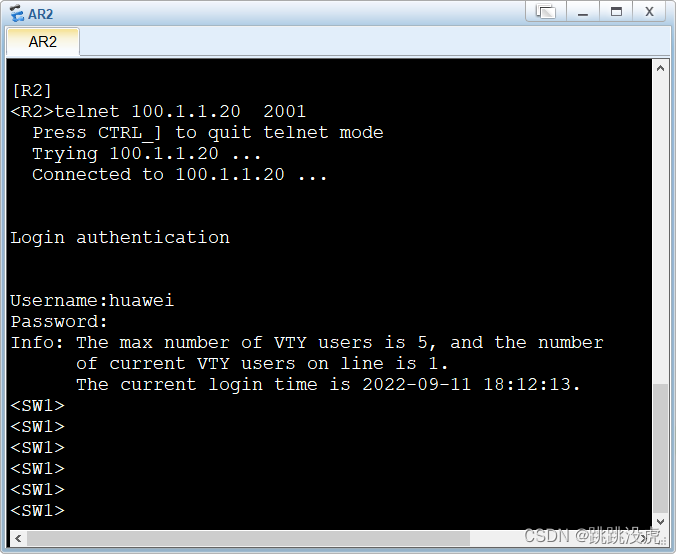

测试：在R2上测试登录

• 数据包从内网到外网

  • 怎么转换：私有→公有
  • 转换对象：源IP地址
  • 再查NAT表，实现地址转换
  • 先查路由表，为了确定出端口

• 数据包从外网到内网
  • 先查NAT表，实现地址转换
  • 再查路由表，确定去往内网主机的端口
  • 转换对象：目标IP地址
  • 怎么转换：公有→私
