【实例分享】基于STM32的无线通信监测与远程定位系统:使用SIM800C与服务器通信,监测心率、温度,并通过GPS实现远程定位。
创始人
2025-01-21 00:34:47
0次

基于stm32的通信系统,sim800c与服务器通信,无线通信监测,远程定位,服务器通信系统,gps,sim800c,心率,温度,stm32

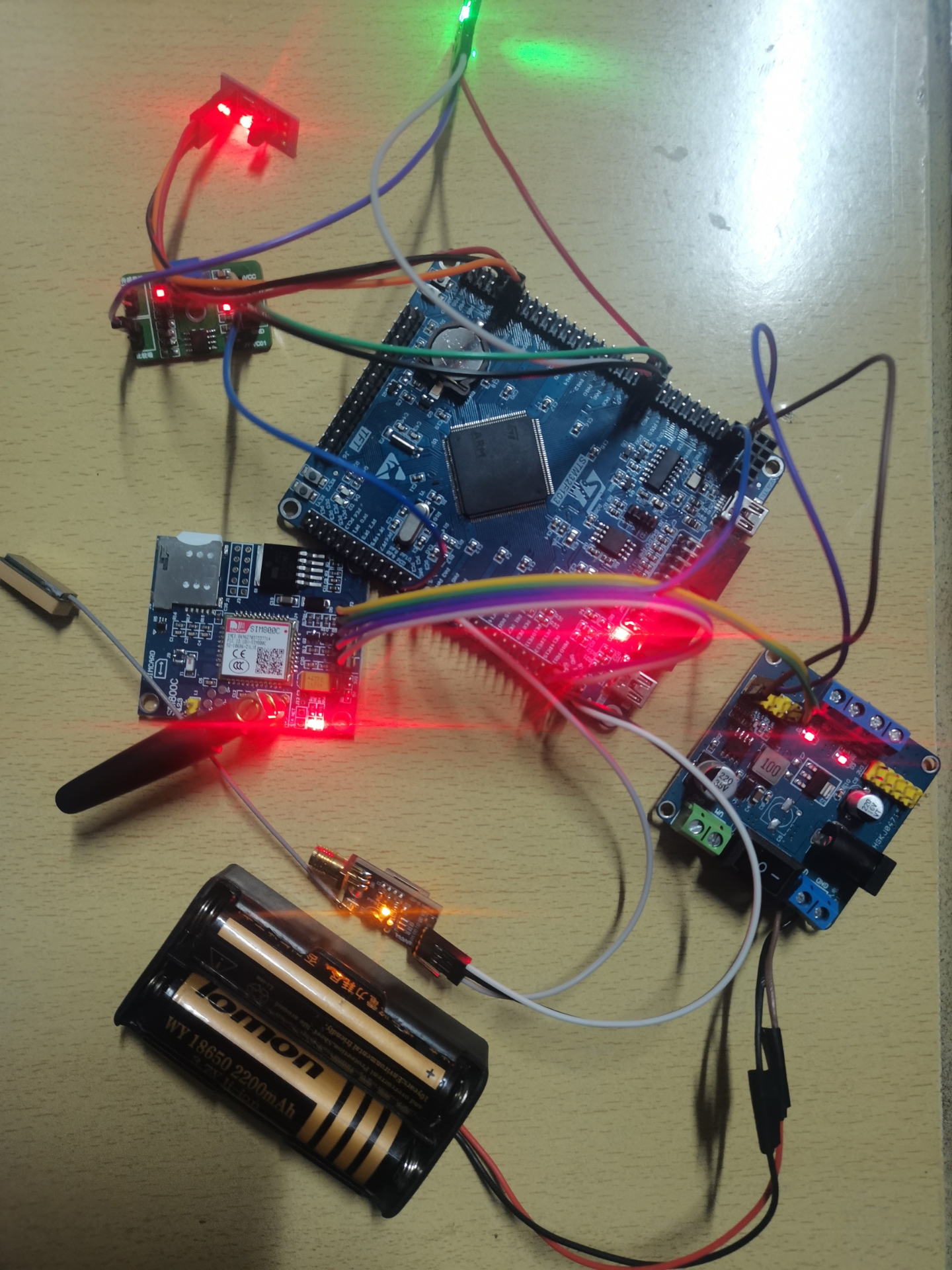

由STM32F103ZET6单片机核心板电路、DS18B20温度传感器电路、心率传感器电路、NEO-7NGPS定位电路、SIM800CGSM/GPRS 模块和OneNET云服务器组成。
1.由心率传感器,温度传感器检测老人当前心率和所处环境温度,通过GPS获取当前地理位置。
2. SIM800C通过串口接收单片机采集到的数据,再利用网络将数据发送给OneNET云服务器。
3.移动终端上打开监测应用实时监测老人状态,并在必要时控制单片机报警。
有原理图,硬件说明

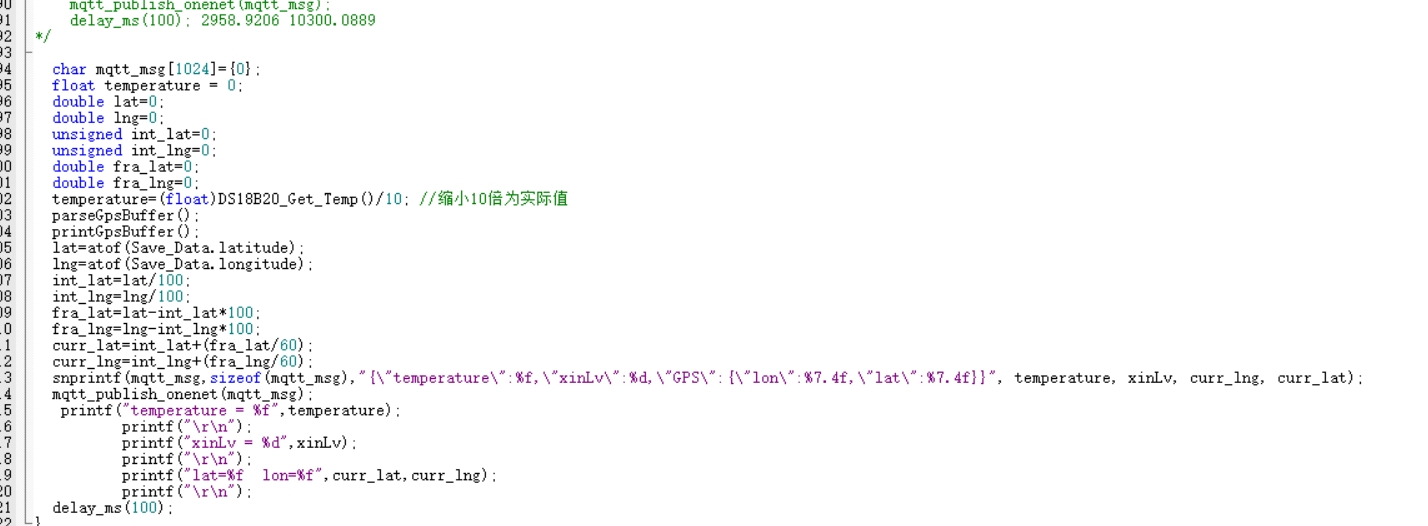

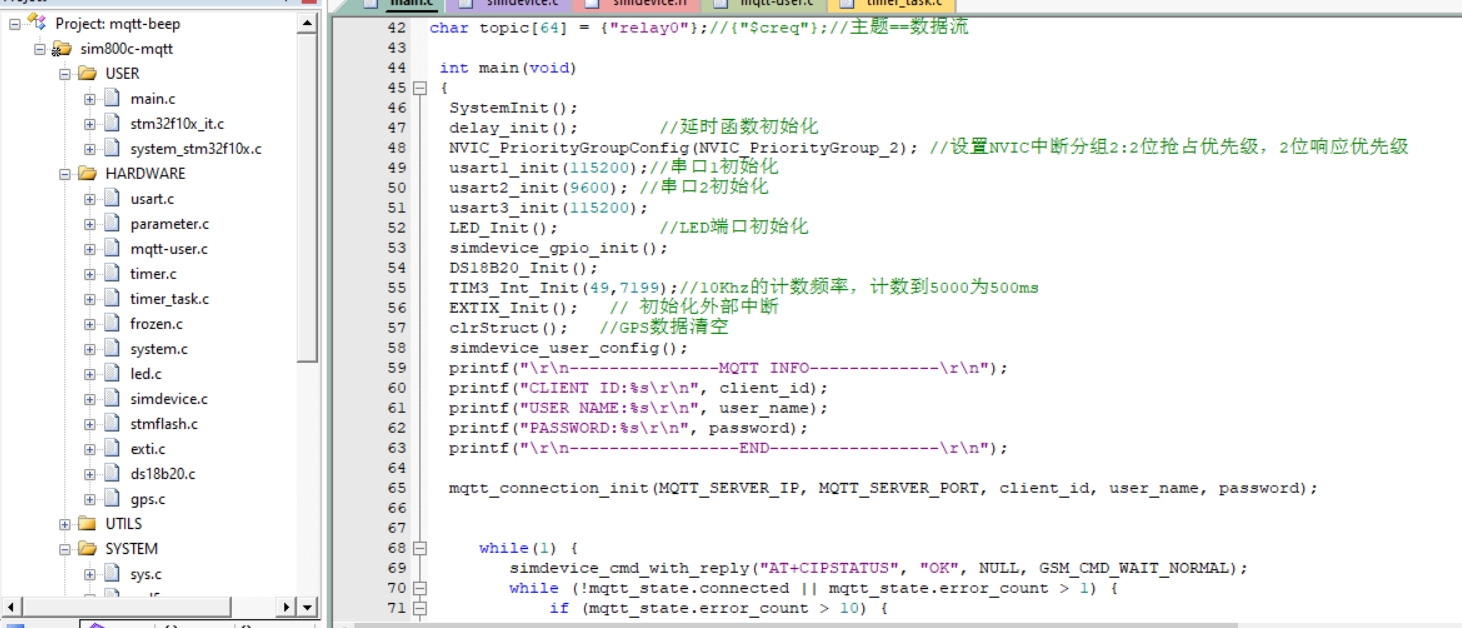

用的是keil,c语言。

ID:6880660106507132

爱吃沙茶焖鸭的洛洛


基于STM32的通信系统——无线通信监测与远程定位

摘要:本文介绍了一种基于STM32的通信系统,该系统利用STM32F103ZET6单片机核心板、DS18B20温度传感器、心率传感器、NEO-7N GPS定位模块、SIM800C GSM GPRS模块和OneNET云服务器构建。通过心率传感器和温度传感器监测老人当前心率和环境温度,并通过GPS获取当前地理位置。SIM800C通过串口接收STM32采集到的数据,并通过网络将数据发送给OneNET云服务器。移动终端上的监测应用实时监测老人状态,并在必要时控制单片机报警。

关键词:STM32、通信系统、SIM800C、服务器通信、GPS、心率、温度、远程定位

1.介绍
随着人口老龄化趋势的加剧,对老人健康状况的关注也越来越高。为了更好地监测老人的状态,并在必要时进行紧急救援,本文提出了一种基于STM32的通信系统。该系统通过监测老人的心率和环境温度,并获取其地理位置,实现老人状态的实时监测与远程定位。

2.系统构成
本系统主要由以下组成部分构成:

2.1 单片机核心板
本系统采用STM32F103ZET6单片机核心板作为主控制器。该单片机核心板具有丰富的外设资源和强大的计算能力,适合用于物联网应用中。

2.2 温度传感器
为了监测老人所处环境的温度,本系统采用了DS18B20温度传感器。该传感器具有精准的温度测量能力,并且可以通过一根总线方式与单片机进行通信。

2.3 心率传感器
为了监测老人的心率,本系统配备了心率传感器。该传感器可以通过接触老人的皮肤来测量心率,并将数据传输给单片机进行处理。

2.4 GPS定位模块

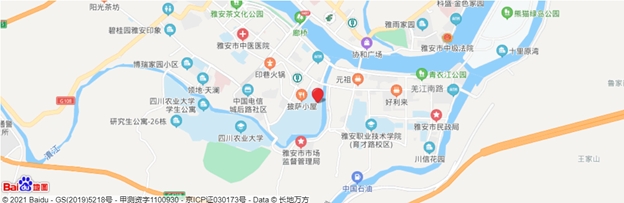

为了获取老人的地理位置信息,本系统使用了NEO-7N GPS定位模块。该模块能够接收卫星信号并计算出当前位置的经纬度,提供精确的地理定位功能。

2.5 GSM GPRS模块
为了实现远程通信功能,本系统采用了SIM800C GSM GPRS模块。该模块通过GSM网络与OneNET云服务器进行通信,实现数据的传输和远程控制。

2.6 OneNET云服务器
本系统使用OneNET云服务器作为数据的存储和处理中心。通过SIM800C模块将采集到的数据发送给OneNET云服务器,实现数据的实时上传和存储。

3.工作原理
本系统的工作原理如下:

3.1 数据采集
心率传感器和温度传感器分别监测老人的心率和环境温度,并将采集到的数据传输给STM32单片机核心板。同时,GPS定位模块获取当前的地理位置信息,并将其传输给STM32单片机。

3.2 数据传输
STM32单片机通过串口将采集到的数据发送给SIM800C模块,SIM800C模块利用GSM网络将数据发送给OneNET云服务器。在数据传输过程中,SIM800C模块需要配置相关的网络参数,并利用AT指令进行通信。

3.3 数据监测与远程控制
在移动终端上打开监测应用,用户可以实时监测老人的心率、环境温度和地理位置。如果发现老人的心率异常或者环境温度过高,用户可以通过移动终端控制STM32单片机触发报警装置,进行紧急救援。

4.实验结果与讨论

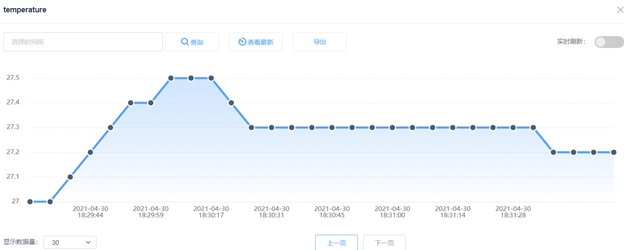

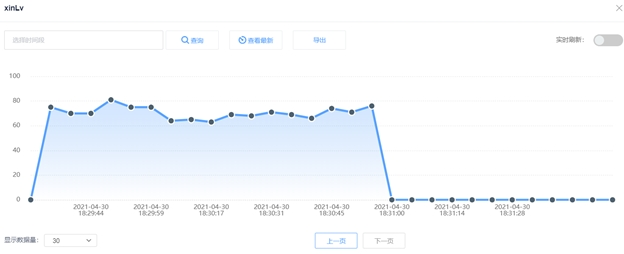

本系统通过实验验证了其在老人监测和远程定位方面的有效性。实验结果显示,系统能够准确监测老人的心率、环境温度和地理位置,并能够及时将数据传输给OneNET云服务器。移动终端上的监测应用界面友好,用户可以实时了解老人的状态,并在必要时进行紧急救援。

5.结论
基于STM32的通信系统实现了对老人状态的实时监测与远程定位。通过心率传感器和温度传感器监测老人的健康状况,并通过GPS定位模块获取老人的地理位置。利用SIM800C模块将采集到的数据发送给OneNET云服务器,并在移动终端上进行实时监测和远程控制。实验结果验证了系统的可行性和有效性,为老人健康状况的监测和紧急救援提供了一种可行解决方案。

以上是基于STM32的通信系统——无线通信监测与远程定位的技术分析文章。本文详细介绍了系统的构成和工作原理,并通过实验结果验证了系统的有效性。该系统能够实时监测老人的心率、环境温度和地理位置,并能够通过移动终端进行远程控制。本文的内容结构清晰,条理分明,旨在为读者提供一份大师级的技术分析文章,而非广告软文。

以上相关代码,程序地址:http://matup.cn/660106507132.html
