服务器Raid从入门到精通

第一节 Raid基本概念：

Raid：廉价磁盘冗余阵列，也称为独立磁盘冗余阵列
Raid是一系列放在一起，成为一个逻辑卷的磁盘集合。

RAID0/条带化

创建RAID0（条带化）至少需要2个磁盘。如果你的数据是非常宝贵的，那么不要使用此RAID0级别。
特点： --高性能；RAID0中容量零损失；零容错；写和读有很高的性能

RAID1/镜像化

写数据时，他将同时写入这两个（或多个）驱动器中。创建RAID1至少需要两个驱动器
特点：良好的性能；总容量丢失一半可用空间；完全容错；重建会更快、写性能变慢；读性能编号、能用于操作系统和小规模的数据库。

RAID5/分布式奇偶校验

Raid5多用于企业版。Raid5以分布式奇偶校验的方式工作。奇偶校验信息将被用于重建数据。他从剩下的正常的驱动器上的信息来重建。在驱动器发生故障时，这可以保护我们的数据。
特点：1个磁盘空间将用于奇偶校验。

Raid6：双分布式奇偶校验磁盘

RAID6和RAID5相似但它有两个分布式奇偶校验，最少需要4个驱动器
特点：性能不佳；从两个奇偶校验驱动器上重建；完全容错；2个磁盘空间用于奇偶校验

RAID10/镜像+条带

Raid10可以被称为1+0或者0+1，他将做镜像+条带两个工作。在raid10中首先做镜像，然后做条带，在raid01上首先做条带，然后做镜像。

第二节 RAID概念及相关参数

阵列卡设置名词解释

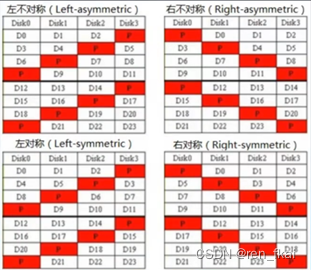

Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个RAID1，就是一个磁盘组； VD：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个可以分为多个VD； PD：物理硬盘 HS：Hot Spare ，热备盘 Raid 配置的相关名词 Raid5的校验和信息，是平均分布到raid5每个硬盘上。校验和布局的方式： 1.左不对称（左异步）（Left-asymmetric） 2.左对称（左同步）（left-symmetric） 3.右对称（右同步）（Right-symmetric） 4.右不对称（右异步）（Right-asymmetric）

Raid重组需要知道四个参数

第三节 案例:利用winHEX重组raid磁盘阵列

Winhex/X-ways:菜单栏：专业工具->重组raid®
Stripe(条带)：是raid磁盘阵列中用于数据处理的基本单元
Strip size in section 是扇区大小的意思，用条带大小(kb)乘以2
1.backward parity(Adaptec):左循环不对称
2.backward dynamic(AMI):左循环对称
3.forward parity:右循环不对称
4.forward dynamic:右循环对称
5.Backward Delayed Parity(HP/Compaq)是HP的双循环结构

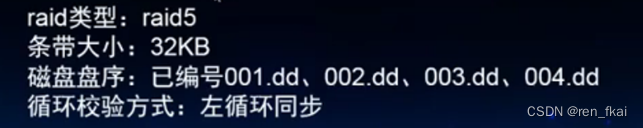

已知raid相关参数：
raid类型：raid5 条带大小：32KB
磁盘盘序:已编号001.dd，002.dd，003.dd，004.dd
循环校验方式：左循环同步

步骤:1、将dd格式文件拖拽到winhex中

2、提示“将镜像文件转换为磁盘”，选择确定；

3、菜单栏，选择专业工具，选择重组raid；

4、在弹出重组窗口中按顺序添加磁盘镜像文件，然后选择校验方式，设置条带大小，注意winhex中是单位是扇区，一个扇区是512字节，所以用条带大小(KB),乘以2.

5、重组完成后，把整个镜像导出
（1）鼠标点击选中起始扇区，然后选中下面offset右侧的起始位置
（2）右击弹出菜单中，选择选块起始位置
（3）滚动条拖到最下面，选中最后的数据，右击弹出菜单中选择选块尾部

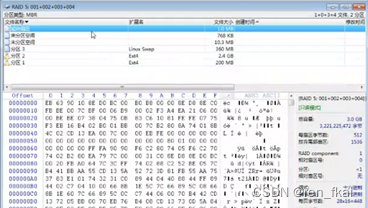

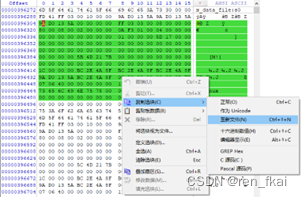

（4）在中间区域，右击选择复制选块，然后选择至新文件。
（5）选择存储路径则镜像存储为dd格式

总结：使用winhex进行磁盘阵列重组，需要先知道raid的三个参数:盘序，校验方式，条带大小

第四节 案例：利用取证大师重组raid磁盘阵列

1、先加载所有磁盘进行分析（先加载，不要选择自动取证），若是1软raid盘、2动态磁盘LVM，取证大师能自动发现，加载后数据正常，即为非raid盘
2、排除非raid盘，对剩下的磁盘进行重组，在未知raid三个参数的情况，可以自动分析发现

对于软raid，步骤如下

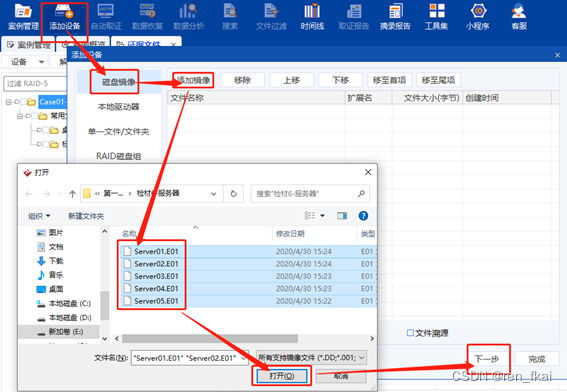

1.先用取证大师加载所有阵列磁盘

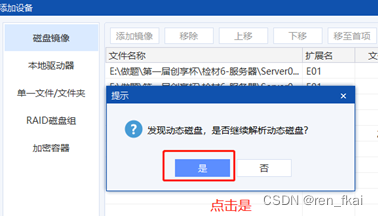

2.取证大师弹出发现动态磁盘，点击是。软raid就会弹出这项信息。

有两种情况会弹出“发现动态磁盘。。。”窗口，一是软raid，二是存在动态磁盘卷，Linux下的LVM

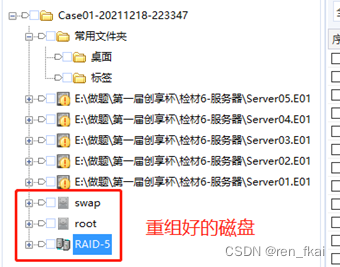

3.取证大师自动进行磁盘重组，重组完成后结果如下：

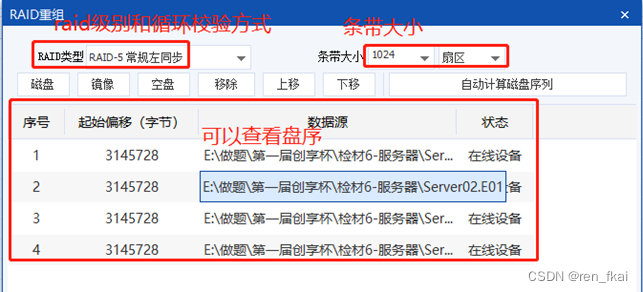

重组完成后，可以查看重组信息：右键选择raid5，

上图条带大小是1024扇区，因为一个扇区是512字节，所以条带大小是512KB

第五节 三块盘的window系统磁盘重组，

步骤如下：

因为window的系统特殊，所以步骤也不一样

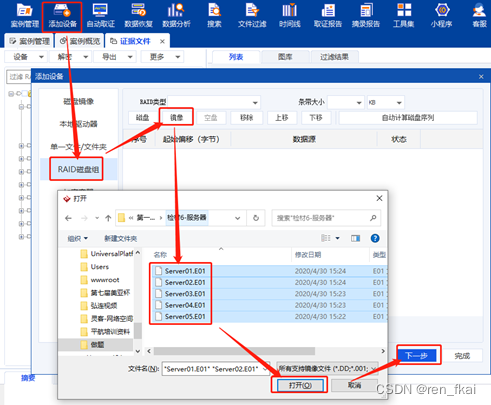

1.取证大师点击添加设备，直接选择raid磁盘组

（本例已经知道是raid，如果不知道，可以通过添加镜像方式测试是不是磁盘阵列，如果是未分配簇，就有可能是raid）

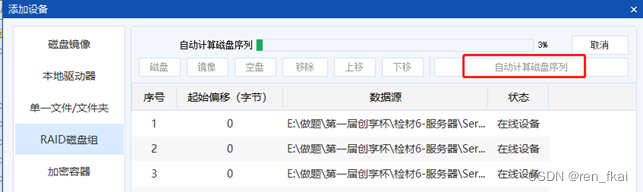

2. 选择自动计算磁盘序列，

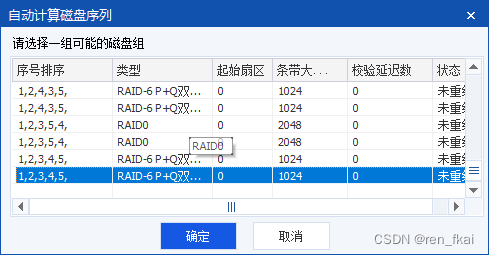

3.取证大师弹出计算结果，依次尝试即可

第六节 Linux软RAID配置信息获取

Linux内核中有一个md（multiple devices）模块在底层管理raid设备，他会在应用层给我们提供一个应用程序的工具mdadm。Mdadm用于构建、管理和监视Linux MD设备（即RAID阵列）
取证思路：

1.确认系统是否安装了mdadm软件

【root@localhost ~】# rpm  -qa  |  grep  mdadm Mdadm-3.3.2.el7.x86_64

2.查看RAID详细信息：

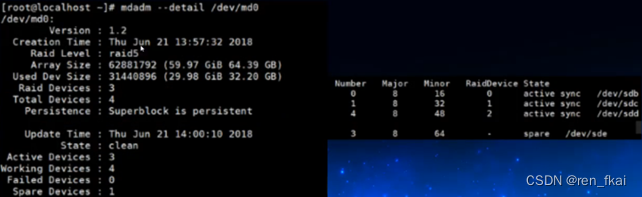

mdadm  --detail  /dev/md0

注意当不知道设备名称的时候，可以用以下命令看到RAID运行的情况

cat  /proc/mdstat

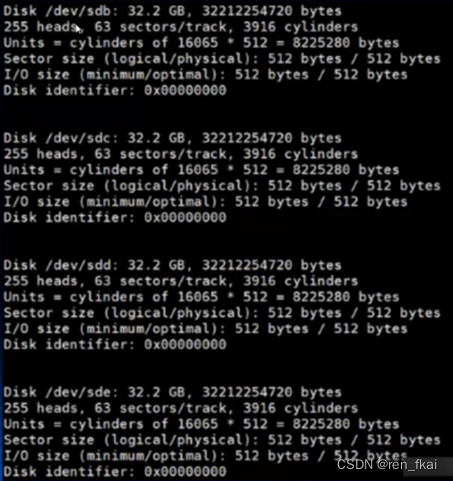

3.查看对应你的磁盘信息
