目录

实验1：

实验2：

实验3：

实验4：

实验5：

实验6：

实验7：

实验8：

实验9：

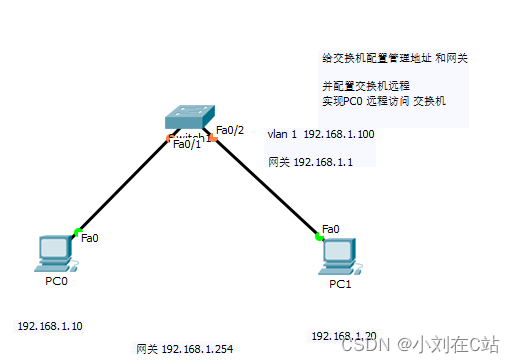

实验1：

交换机远程管理地址网关 记得多利用Tab
打开交换机

en
conf t
int vlan 1
ip add 192.168.1.100 255.255.255.0
no sh
exit
ip default-gateway 192.168.1.1
line vty 0 4
password 123
login
打开第一台电脑配置IP，命令行输入telnet 192.168.1.100

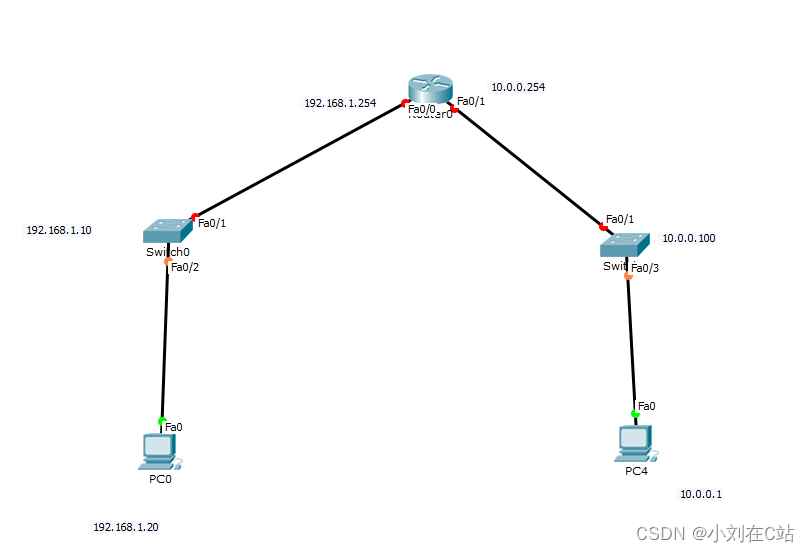

实验2：

路由器接口地址配置 记得多利用Tab
打开路由器

en
conf t
int f0/0
ip add 192.168.1.254 255.255.255.0
no sh
exit
int f0/1
ip add 10.0.0.254 255.255.255.0
no sh 即可
如果想ping通继续输入
router(config)#router rip
network 192.168.1.0
network 20.0.0.0 即可ping通

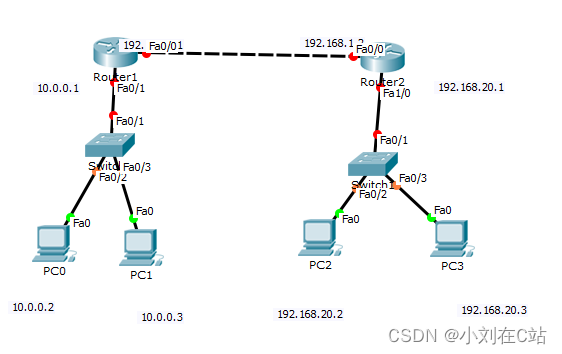

实验3：

静态路由和默认路由 记得多利用Tab
打开左边路由器

en
conf t
int f0/0
ip add 192.168.1.1 255.255.255.0
no sh
exit
int f0/1
ip add 10.0.0.1 255.0.0.0
no sh
打开右边路由器
en
conf t
int f0/0
ip add 192.168.1.2 255.255.255.0
no sh
exit
int f1/0
ip add 192.168.20.1 255.255.255.0
no sh
再打开左边路由器
router（config）#ip route 192.168.20.0
255.255.255.0 192.168.1.2 这就是静态路由
再打开右边路由器
router（config）#ip route 0.0.0.0 0.0.0.0
192.168.1.1   这就是默认路由
然后配置电脑IP地址和网关 即可ping 通

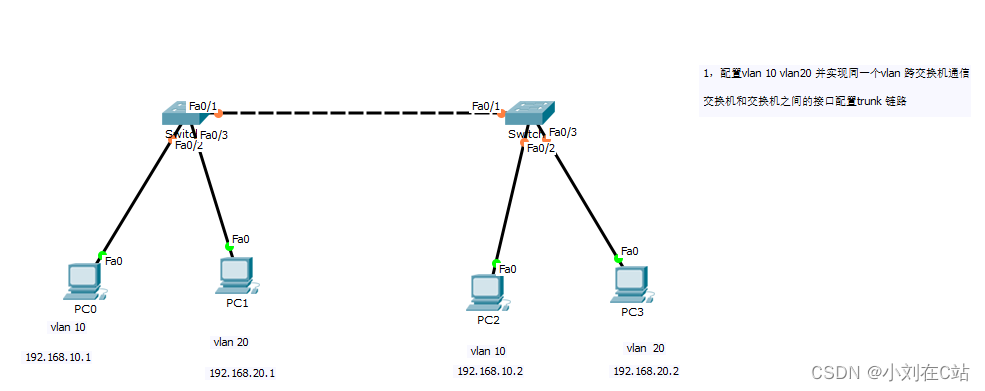

实验4：

交换机配置VLAN和trunk 记得多利用Tab
打开左边交换机

en
conf t
vlan 10
vlan 20
exit
int f0/2
sw ac vlan 10
int f0/3
sw ac vlan 20
int f0/1
sw mo tr
打开右边交换机
en
conf t
vlan 10
vlan 20
exit
int f0/2
sw ac vlan 10
int f0/3
sw ac vlan 20
int f0/1
sw mo tr
配置下面电脑IP因为没有路由器也就没有网关就 不用配置网关
配置完IP即可ping通

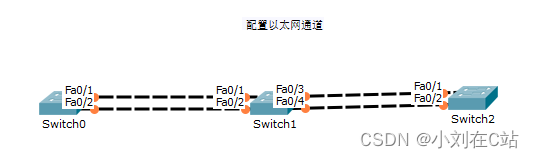

实验5：

配置以太网通道 记得多利用Tab
打开第一个交换机

en
conf t
int range f0/1-2
sw mo tr
channel-group 1 mode on
打开第二个交换机
en
conf t
int range  f0/1-2
sw mo tr
channel-group 1 mode on
exit
int range f0/3-4
sw mo tr
channel-group 2 mode on
打开第最后一个交换机
en
conf t
int range f0/1-2
sw mo tr
channel-group 2 mode on

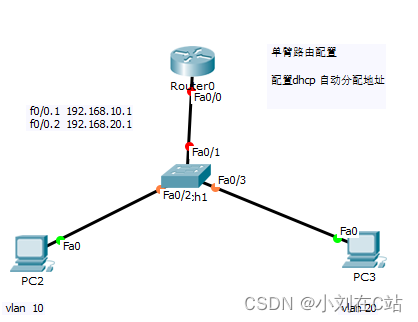

实验6：

单臂路由和DHCP 记得多利用Tab
打开交换机

en
conf t
vlan 10
vlan 20
exit
int f0/2
sw ac vlan 10
int f0/3
sw ac vlan 20
int f0/1
sw mo tr
打开路由器
en
conf t
int f0/0
no sh
int f0/0.1
en do 10
ip add 192.168.10.1 255.255.255.0
exit
int f0/0.2
en do 20
ip add 192.168.20.1 255.255.255.0
exit
ip dhcp pool v100
network 192.168.10.0 255.255.255.0
default-router 192.168.10.1
dns-server 222.222.222.222 左边这个dns可以不配
exit
ip dhcp pool v200
network 192.168.20.0 255.255.255.0
default-router 192.168.20.1
dns-server 222.222.222.22 左边这个dns可以不配
配置下方电脑IP即可ping通

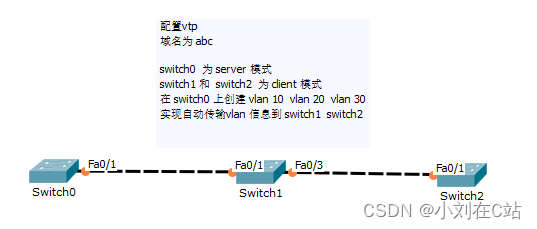

实验7：

交换机配置vtp  记得多利用Tab
打开第一台交换机

en
conf t
vtp domain abc
vtp mode server
int f0/1
sw mo tr
exit
vlan 10
vlan 20
vlan 30
打开第二个交换机
en
conf t
int f0/1
sw mo tr
int f0/3
sw mo tr
exit
vtp domain abc
vtp mode client
exit
show vlan brief      这个是查看信息有没有过来
打开最后一个交换机
en
conf t
int f0/1
sw mo tr
exit
vtp domain abc
vtp mode client
exit
show vlan brief      这个是查看信息有没有过来

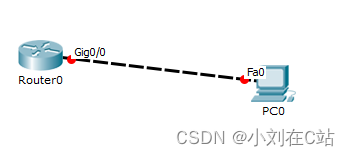

实验8：

路由器破解密码  记得多利用Tab
打开路由器，给路由器关机在开机
开机的同时按Ctrl+win+O出来屏幕键盘
在键盘上按Ctrl在屏幕键盘上按scrlk
一起按住，不成功可以多试几次

进入rommon 1> confreg 0x2142
reset
en
copy start run
no enable password
no enable secret
enable password 123
config-register 0x2102
exit
wr
重启即可 密码123

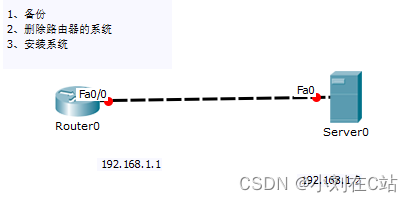

实验9：

路由器操作系统回复  记得多利用Tab
打开服务器找到services，点击TFTP删除所有信息
并为服务器配置IP 192.168.1.2 网关为192.168.1.1
打开路由器

en
conf t
int f0/0
ip add 192.168.1.1 255.255.255.0
exit
exit
dir
copy flash tftp
文件名
delete tftp
复制文件名
重启
tftpdnld
IP_ADDRESS=192.168.1.1
IP_SUBNET_MASK=255.255.255.0
DEFAULT_GATEWAY=192.168.1.2
TFTP_SERVER=192.168.1.2
TFTP_FILE=文件名
tftpdnld
重启即可
