一、实验拓扑

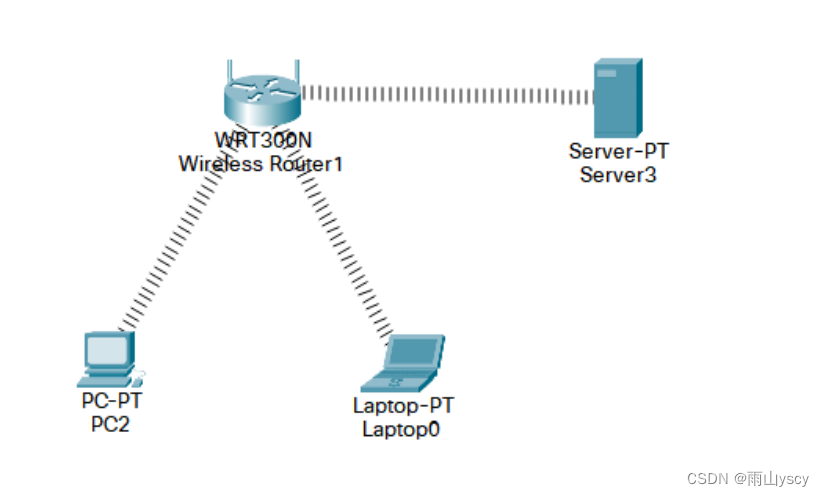

网络拓扑结构如图1-1所示：

图1-1 网络拓扑图

二、实验目的

1.配置无线路由SSID和无线密码：zxy；2027204010（最小长度8位，可以填学号）

2.确保PC机和Laptop可以通过无线路由获取动态IP地址

3.确保PC机和Laptop可以访问服务器网站www.zxy.com

三、IP地址表

表3-1 IP地址规划表

四、实验配置

4.1 Laptop安装无线网卡

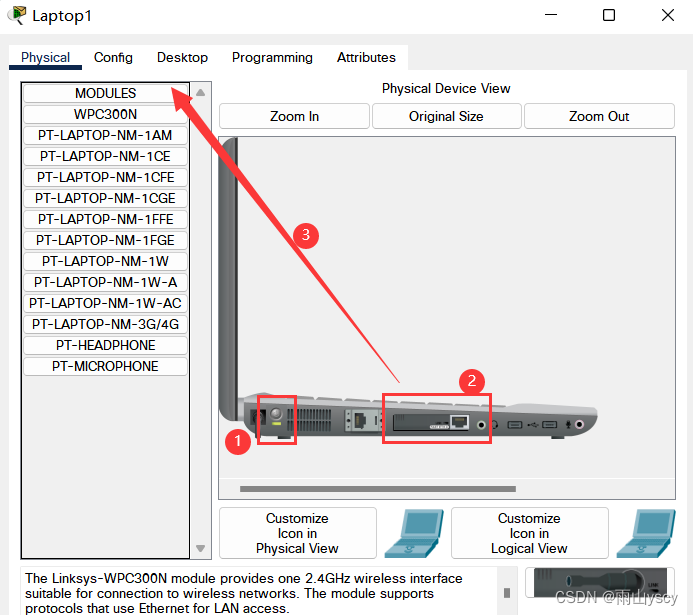

Laptop0需要先移除有线网卡，然后安装无线网卡才能进行无线连接。点击Laptop0进入配置界面，移除有线网卡：如图4-1所示：

1. 点击关闭电源
2. 按住有线网卡
3. 将其拖动到箭头指向的模块中

图4-1 移除有线网卡

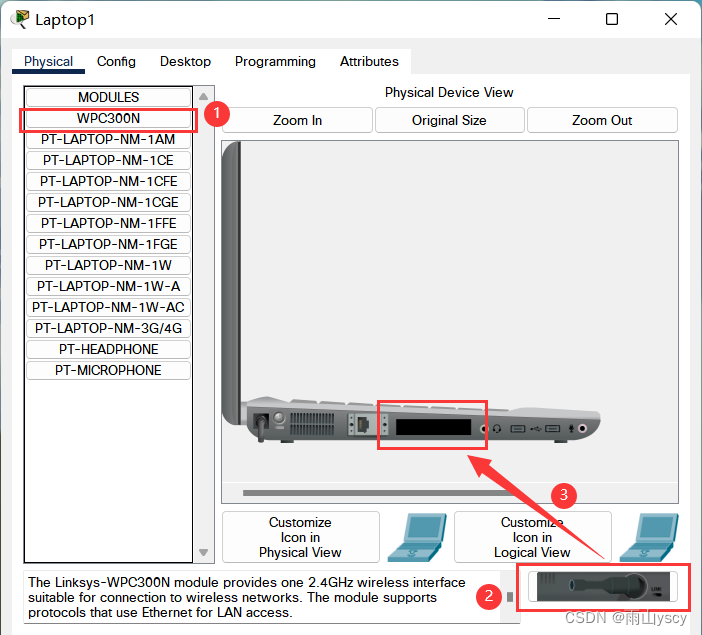

安装无线网卡，如图4-2所示：

1. 点击无线网卡模块
2. 按住2中的无线网卡
3. 将其拖动到3中

图4-2 安装无线网卡

打开电源，点击导航栏Desktop，在点击PC Wireless，出现如下界面即无线网卡安装成功：

如图4-3所示：

图4-3 安装成功

4.2 PC机安装无线网卡

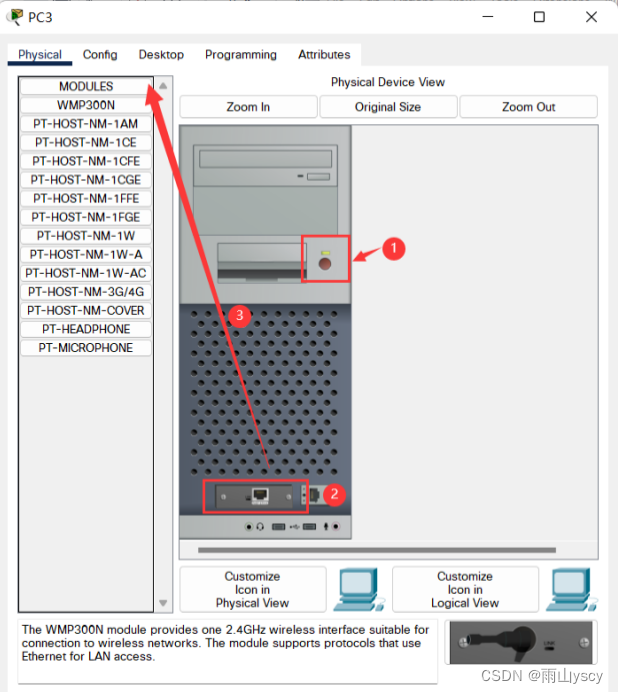

PC进入配置界面，移除有线网卡：

如图4-4所示：

1. 点击关闭电源
2. 按住有线网卡
3. 将其拖动到箭头指向的模块中

图4-4 移除有线网卡

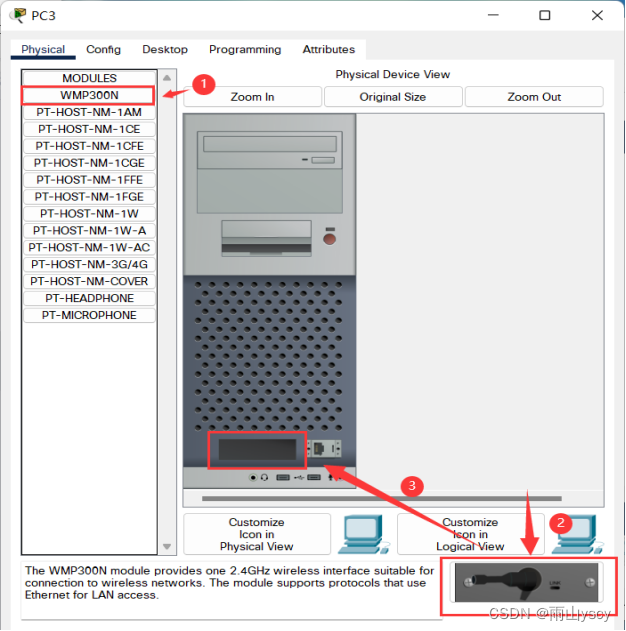

安装无线网卡，如图4-5所示：

1. 点击无线网卡模块
2. 按住2中的无线网卡
3. 将其拖动到3中

图4-5 安装无线网卡

4.3 服务器安装无线网卡

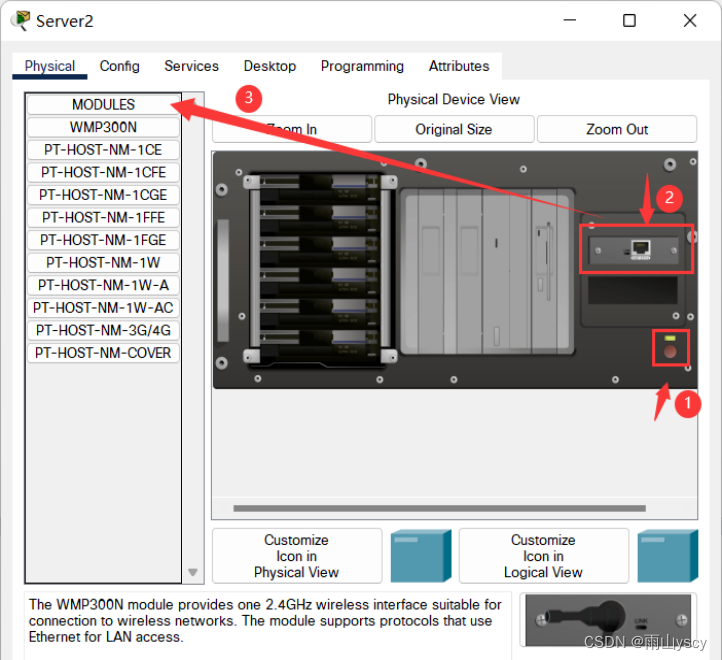

Sever进图配置页面，移除有线网卡：如图4-7所示：

1. 点击关闭电源
2. 按住有线网卡
3. 将其拖动到箭头指向的模块中

图4-7 安装无线网卡

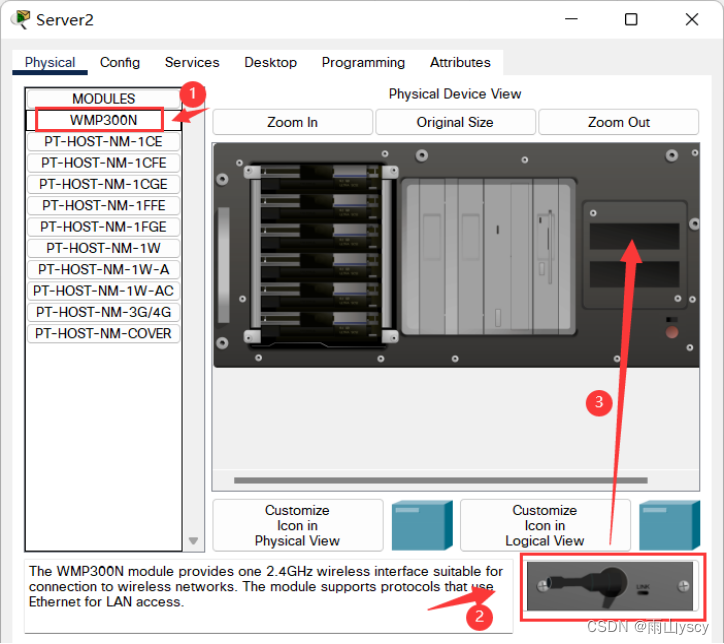

安装无线网卡，如图4-8所示：

1. 点击无线网卡模块
2. 按住2中的无线网卡
3. 将其拖动到3中

图4-8 安装无线网卡

4.4 配置无线路由

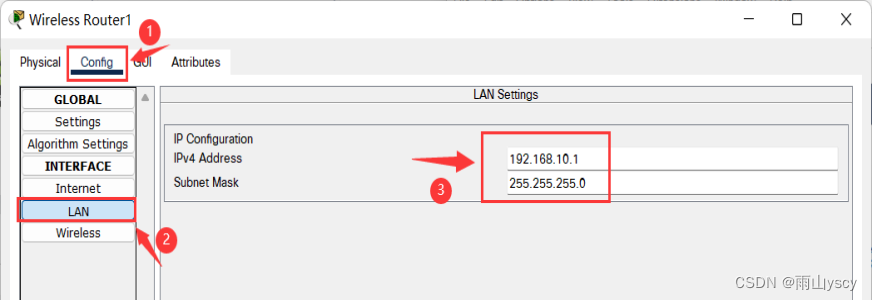

点击无线路由，进入config页面，点击LAN进入局域网配置，设置IP地址，如图4-10所示：

图4-10 局域网地址

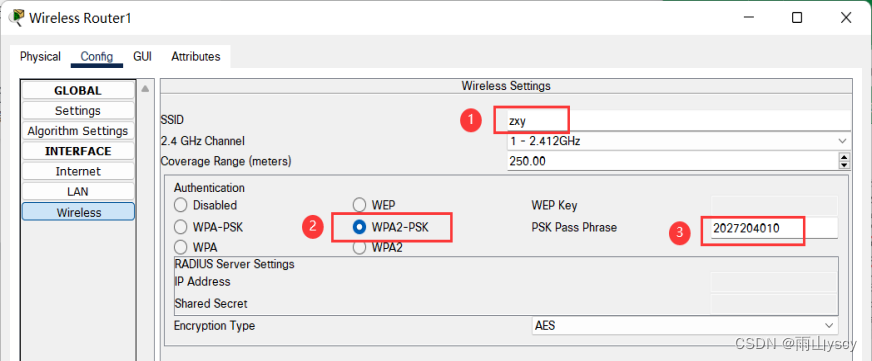

点击wireless，进入无线设置页面，如图4-11所示：

1. 设置SSID值，即无线名称；
2. 设置加密认证方式；
3. 设置无线密码（最小8位）

图4-11 设置无线昵称和密码

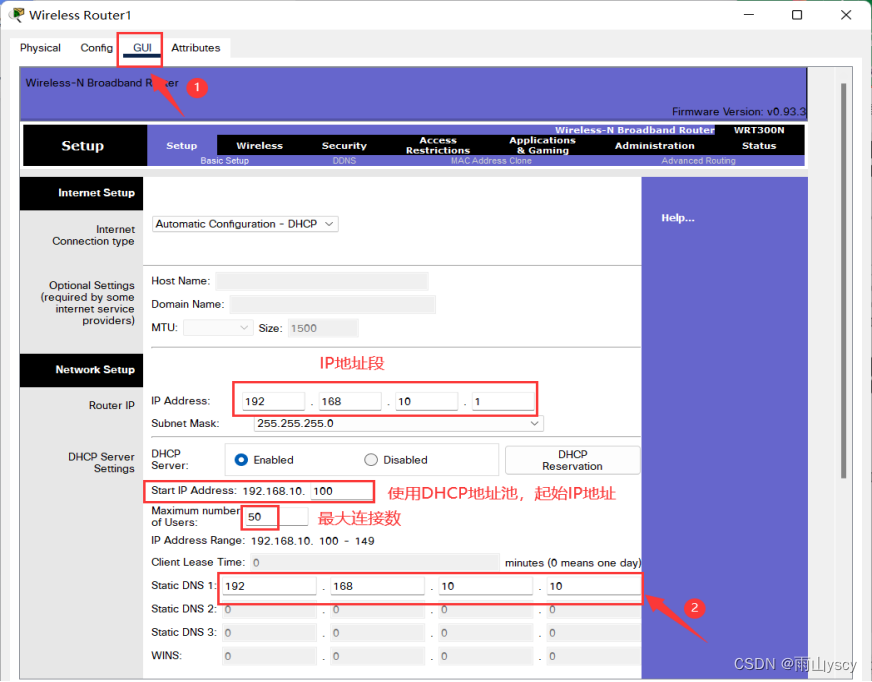

点击GUI，设置DNS，如图4-12所示：

1. 点击GUI；
2. 设置DNS为192.168.10.10；
3. 确认DHCP服务打开，同时设置地址池起始IP地址

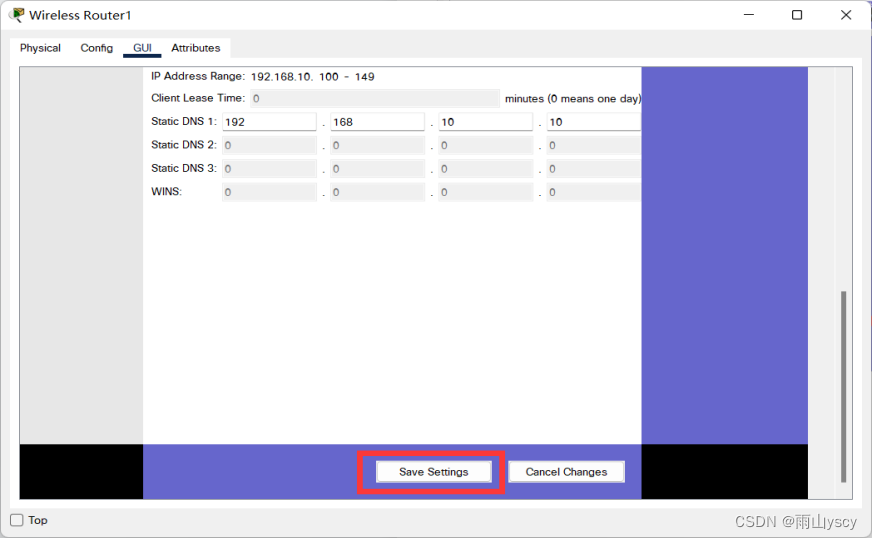

4. 页面拉到末尾，点击Save Settings，保存设置

图4-12 设置DNS并保存

4.5 客户端连接

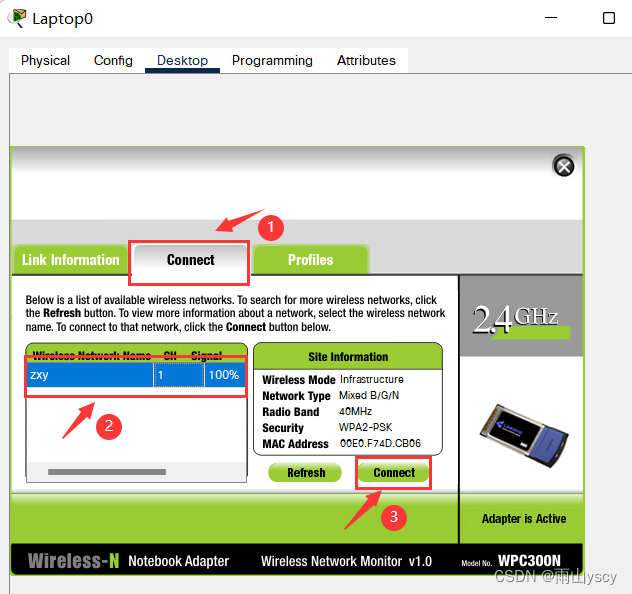

点击Laptop，点击导航栏Desktop，再点击PC Wireless，进入连接，如图4-13所示：

1. 点击Connect
2. 点击设置的SSID名
3. 点击connect进行连接

图4-13 连接无线网络

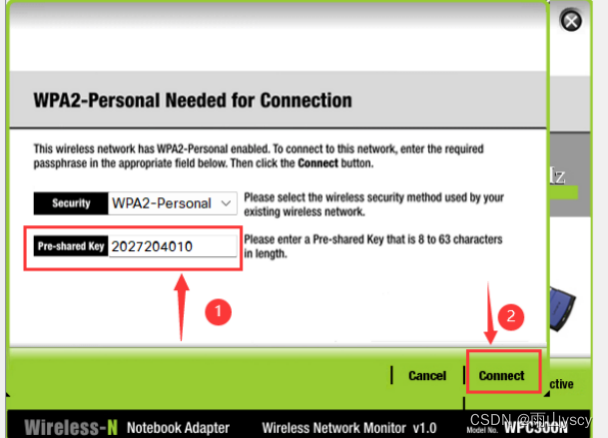

输入SSID密码，确认连接，PC和Sever同理进行连接，如图4-14所示：

图4-14 输入密码

点击导航栏desktop，再点击IP Configuration，点击DHCP，设置动态IP获取，如图4-15所示：

图4-15 获取动态IP

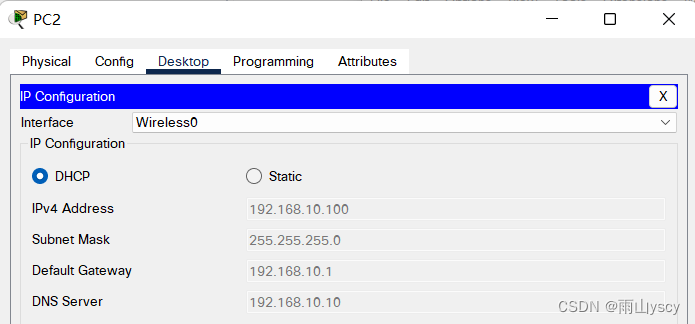

PC机同理获得，如图4-16所示：

图4-16 PC动态IP地址

4.6 服务器设置

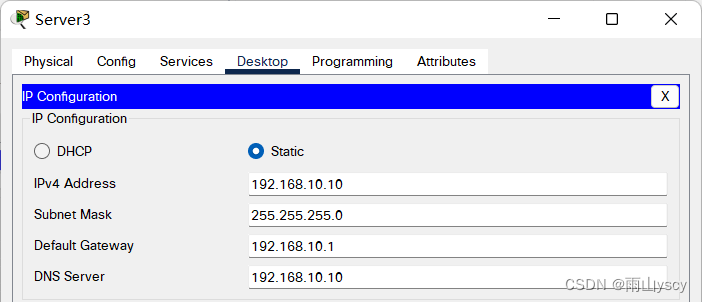

点击导航栏desktop，再点击IP Configuration，设置Sever静态IP地址，如图4-17所示：

图4-17 Sever静态IP地址规划

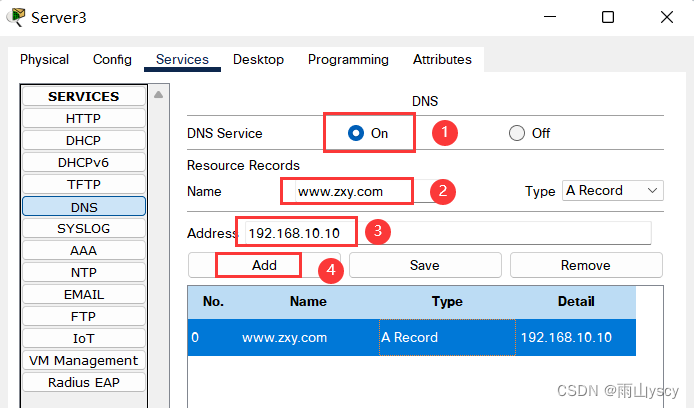

设置DNS，如图4-18所示：

1. 点击导航栏Services，再点击DNS
2. 打开DNS服务
3. 输入域名www.zxy.com
4. 输入服务器IP地址192.168.10.10
5. 确认添加Add

图4-18 添加DNS服务

五、调试

打开PC机，点击导航栏Desktop，点击Web Browser，

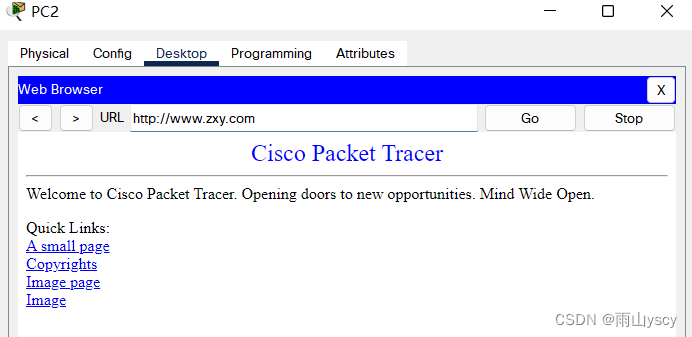

输入www.zxy.com，出现以下页面，即成功链接，如图5-1所示：

图5-1 链接成功

或者进入Command Prompt，

输入ping www.zxy.com，出现以下页面，即成功链接，如图5-2所示：

图5-2 链接成功
