说明

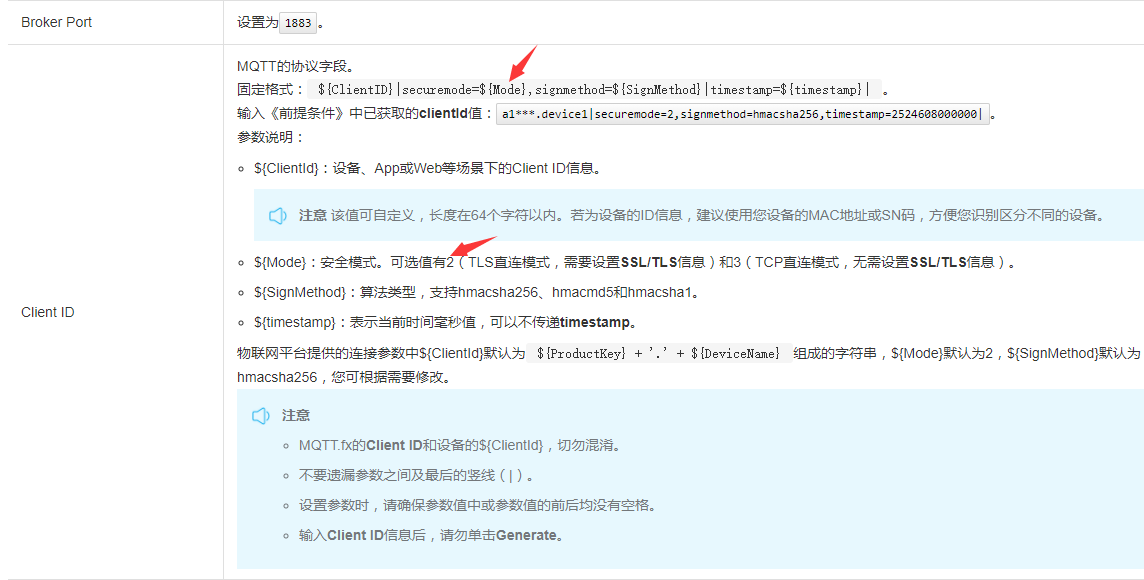

阿里云的TCP和TCP+SSL方式连接MQTT服务器使用的端口号都是 1883;

如果使用SSL连接, 拼接的ClientID参数时  securemode=2

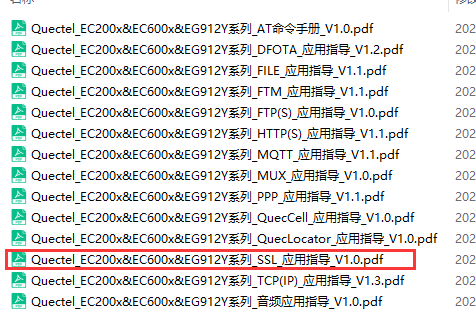

关于模组的SSL相关指令(自行学习哈)

程序测试

1.安装好模组

单片机通过串口2和GPRS模块通信;  单片机PA8引脚作为复位模组使用;PB15连接模组的开机引脚

(单片机)PA2    ----   (EC800K)RX;

(单片机)PA3    ----   (EC800K)TX;

(单片机)PA8    ----   (EC800K)RST

(单片机)PB15  ----   (EC800K)PWR

注意: 单片机都是使用串口2和模组通信,所以需要拆掉ESP8266

2.打开这节的单片机程序

3.使用单片机串口1打印串口日志(115200)

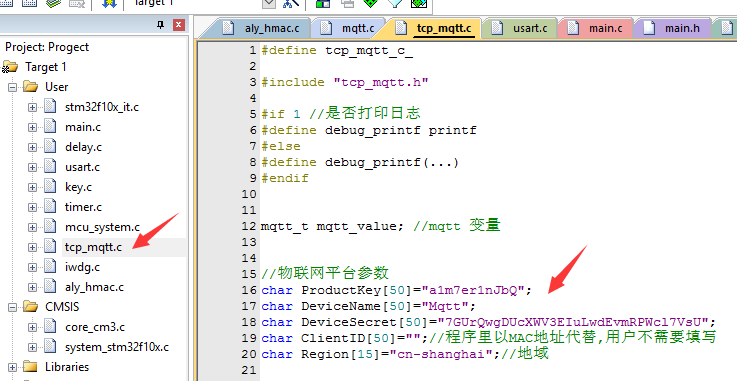

4.修改为阿里云的设备参数.

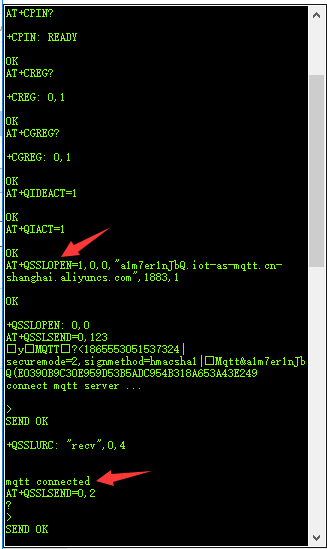

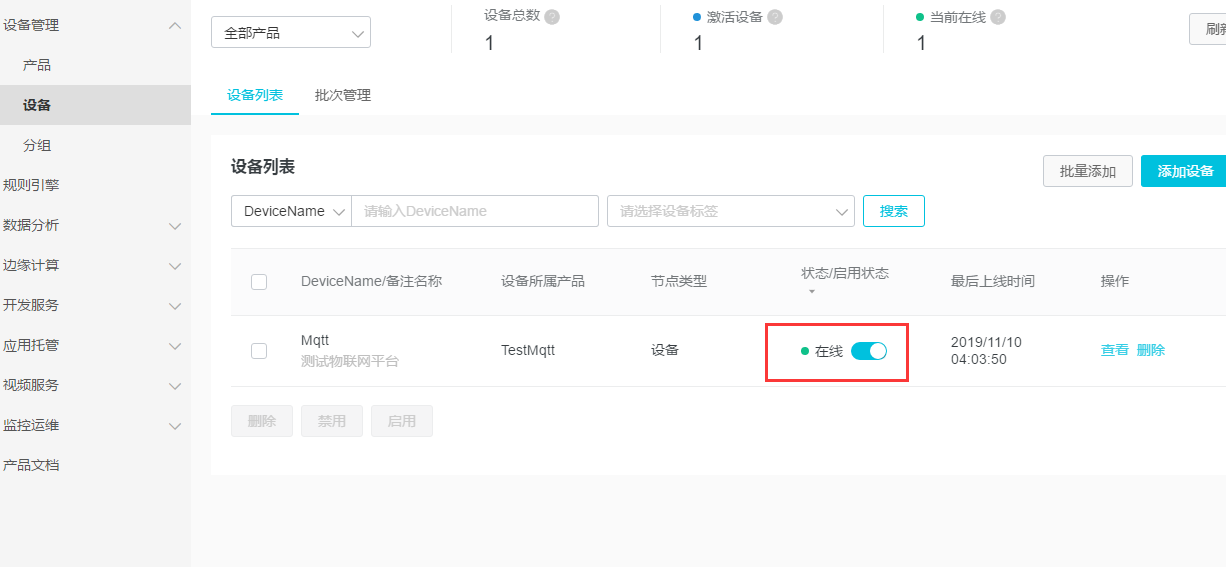

5.然后下载程序到单片机,查看日志

单片机程序说明

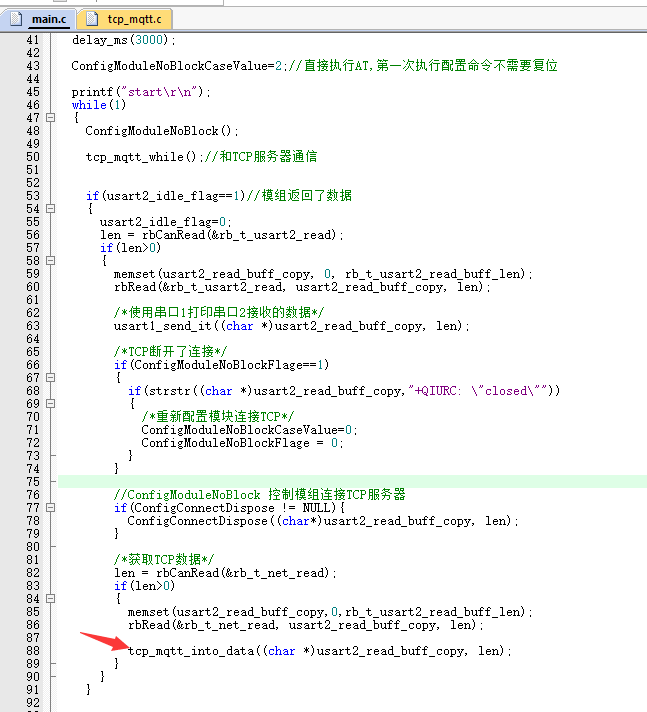

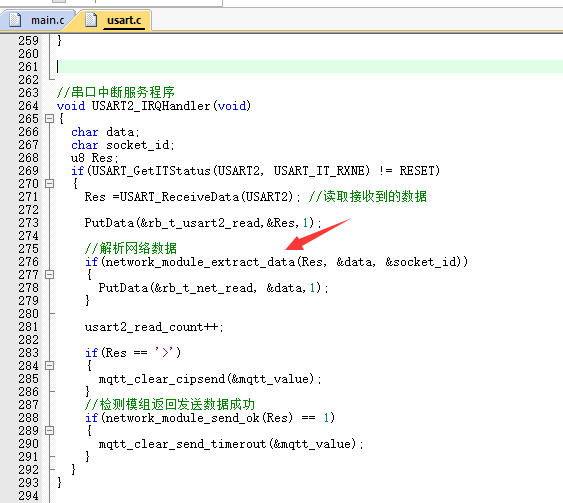

1,串口2接收模组数据的时候,单独使用一个缓存,缓存了TCP接收的数据

2.整体概况

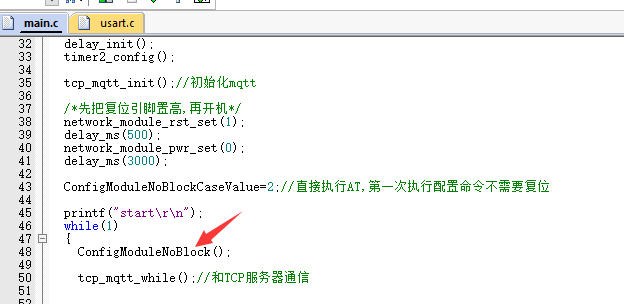

①:控制模块连接TCP服务器(MQTT服务器)

②:计算MQTT密码

③:MQTT消息处理封装包(缓存管理,支持消息等级0,1,2)

④:使用Mbedtls里面的sha1或者md5 计算密码文件

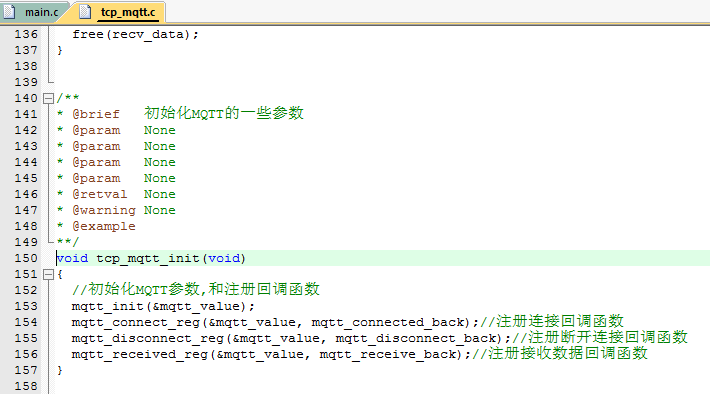

3.初始化MQTT,注册相应的回调函数

我编写的包是以注册回调函数的形式使用.

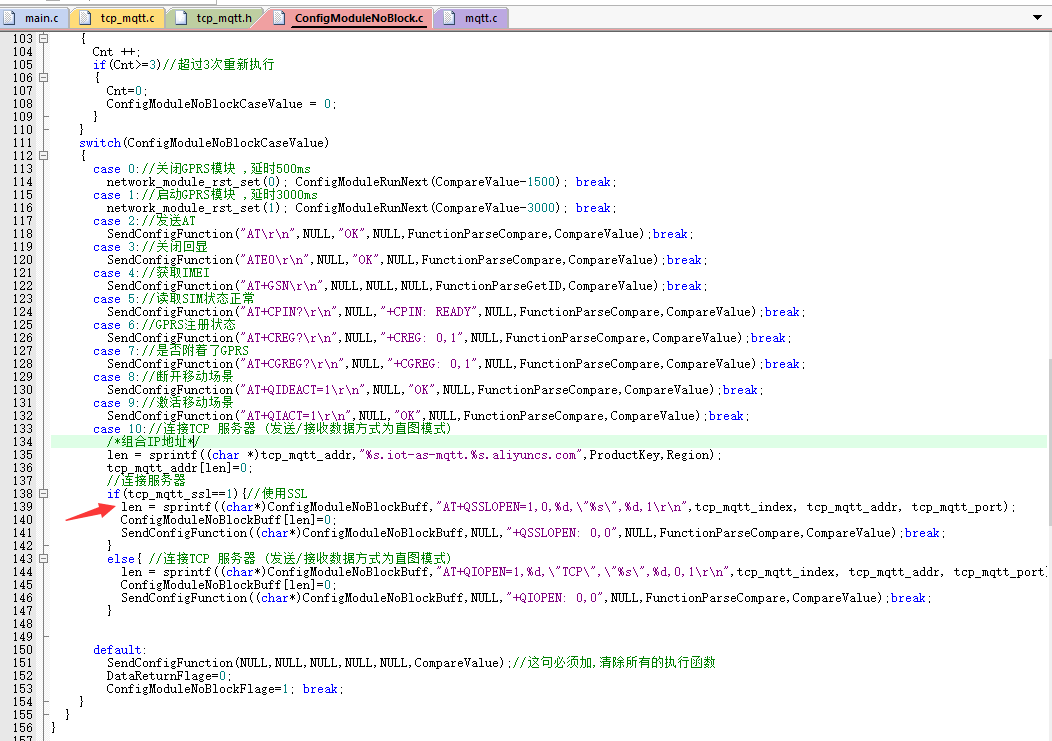

4.先使用TCP连接上TCP服务器(MQTT服务器就是TCP服务器嘛)

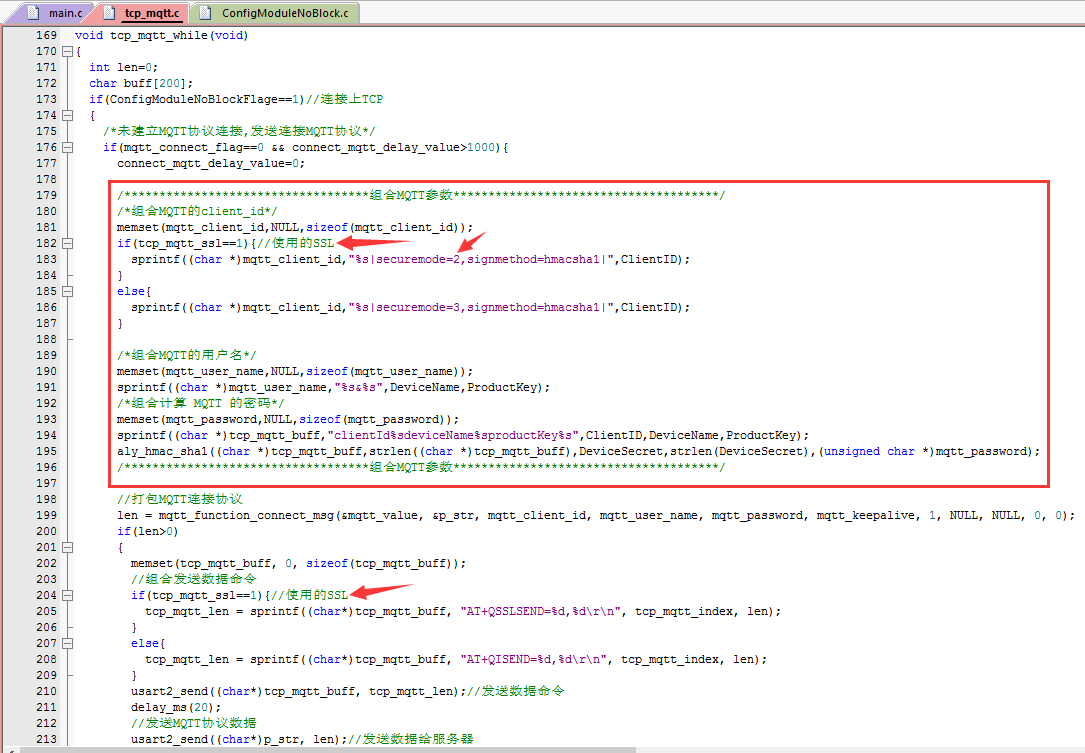

5.连接上TCP以后,发送连接MQTT协议

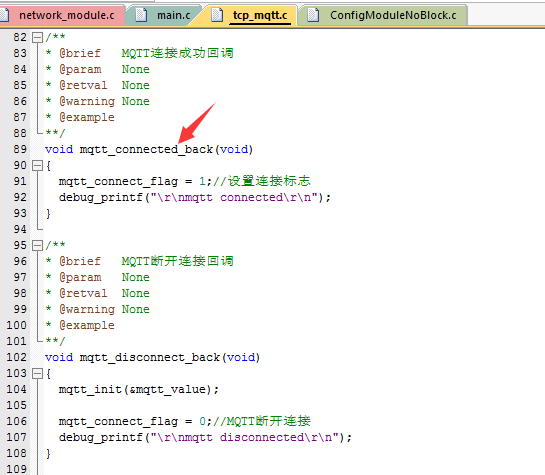

6.发送连接协议给服务器以后,如果服务器返回连接成功消息,便会调用MQTT连接成功回调函数

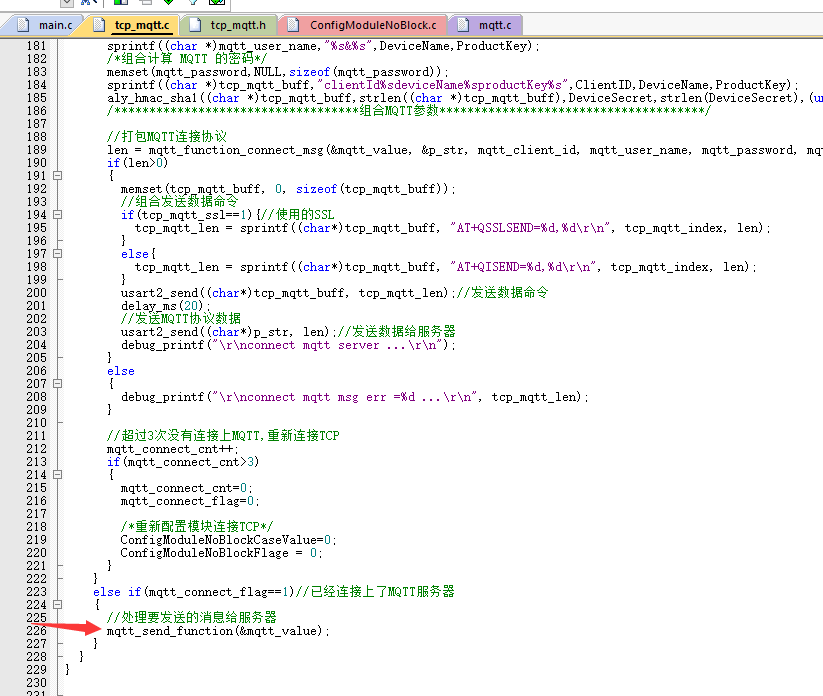

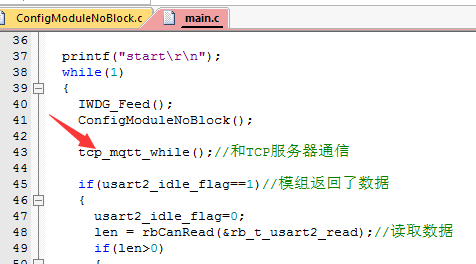

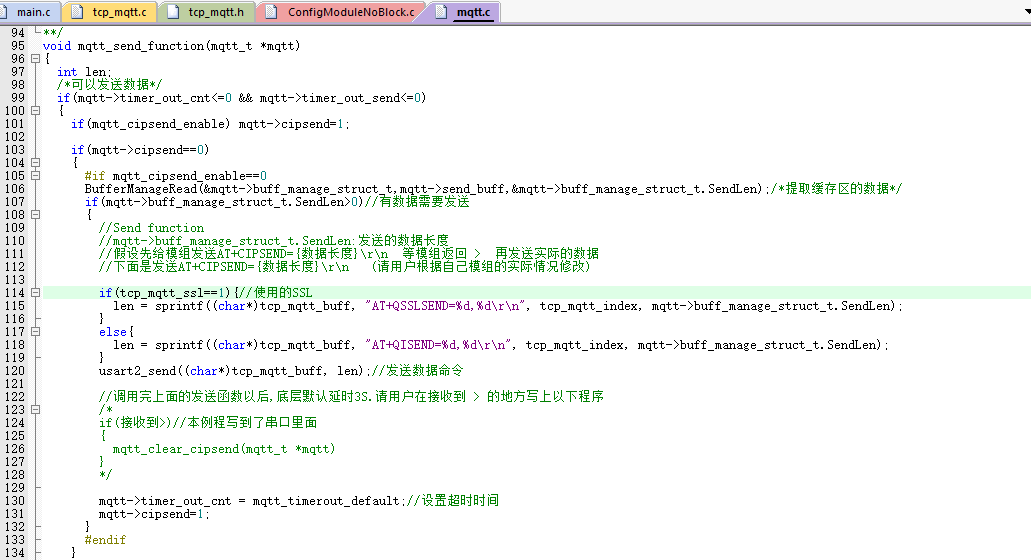

7.连接上了以后就轮训mqtt_send_function函数

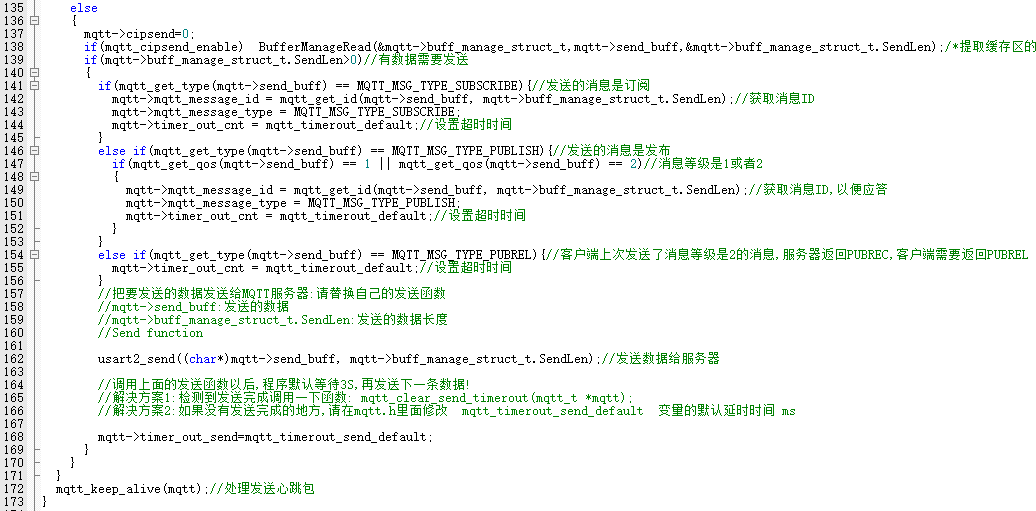

咱们后面调用订阅,发布的函数的时候, 数据都会存储在缓存里面, 然后通过轮训 mqtt_send_function函数,把MQTT的数据发送出去

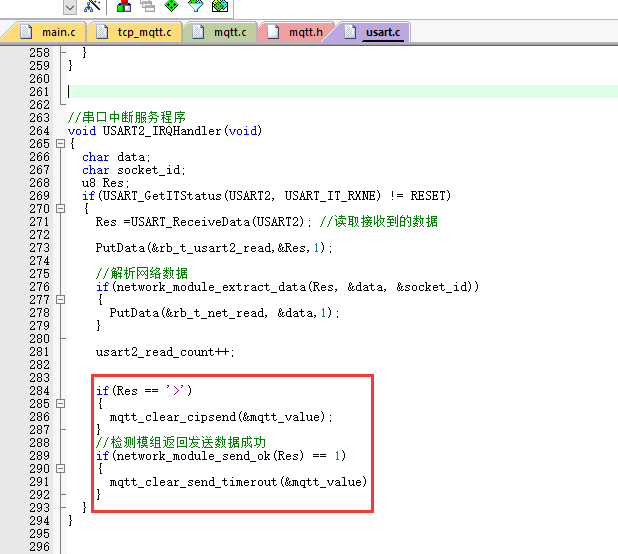

关于

mqtt->timer_out_cnt   等待模块返回 >

mqtt->timer_out_send 等待发送完成

当前我设置的为3000ms

串口里面有相应的处理

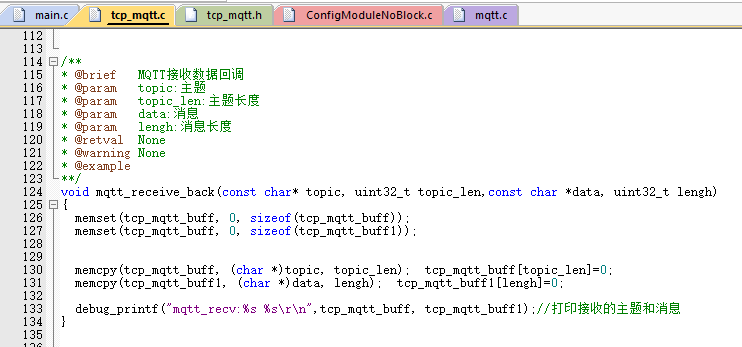

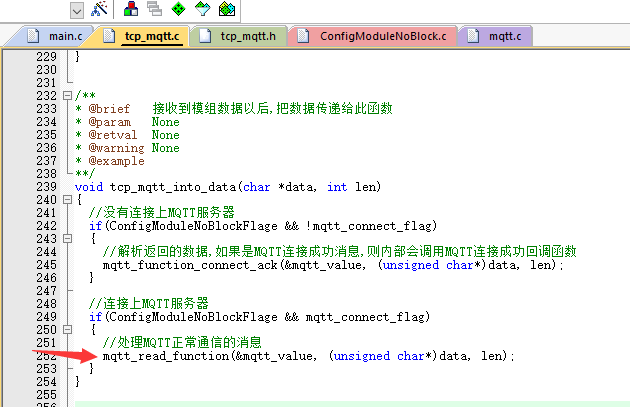

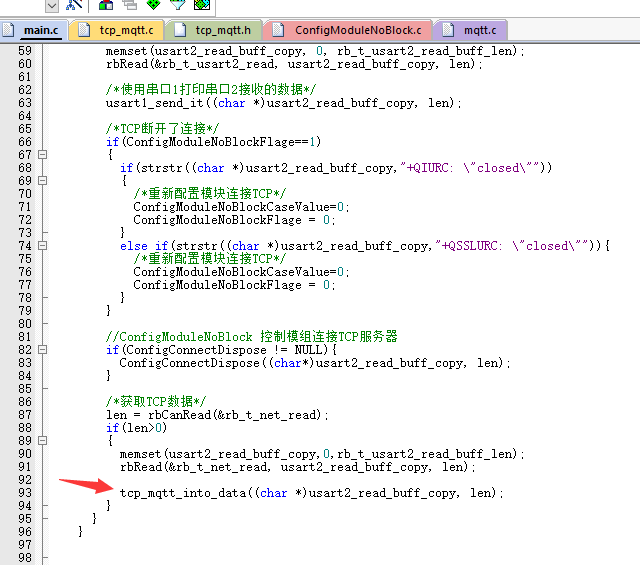

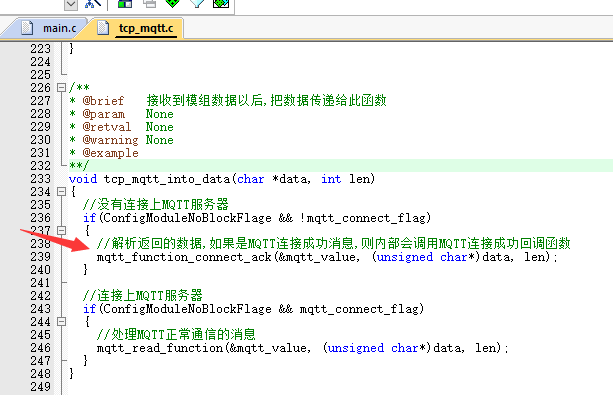

8.接收消息

连接MQTT成功以后收到的服务器发送的数据需要让 mqtt_read_function函数处理, 该函数内部会处理消息并调用相应的回调函
