前言

在实际生产中，公司的内网和云服务器的内网是两个不同的隔离子网，有的时候购买云服务器是不需要公网的，比如某个后台游戏模块走的是网关，无需外网 IP 地址，因此只需购买一台内网服务器即可。但购买后我们如何连接这台内网服务器呢？一般我们是通过跳板机去连接的，需要注意的是，这台跳板机需具备公网 IP，且与我们的目标内网服务器处于同一局域网下。我目前的跳板机为 Jumpserver，当然，你并不一定要安装 Jumpserver，比如一台 Windows 服务器也是可以作为跳板机的（只需安装好相关的 SSH 服务即可，保证我们能与跳板机进行 ssh 连接）

接下来通过 Xshell 和 Jumpserver Web 端来演示。

一、Jumpserver Web 端

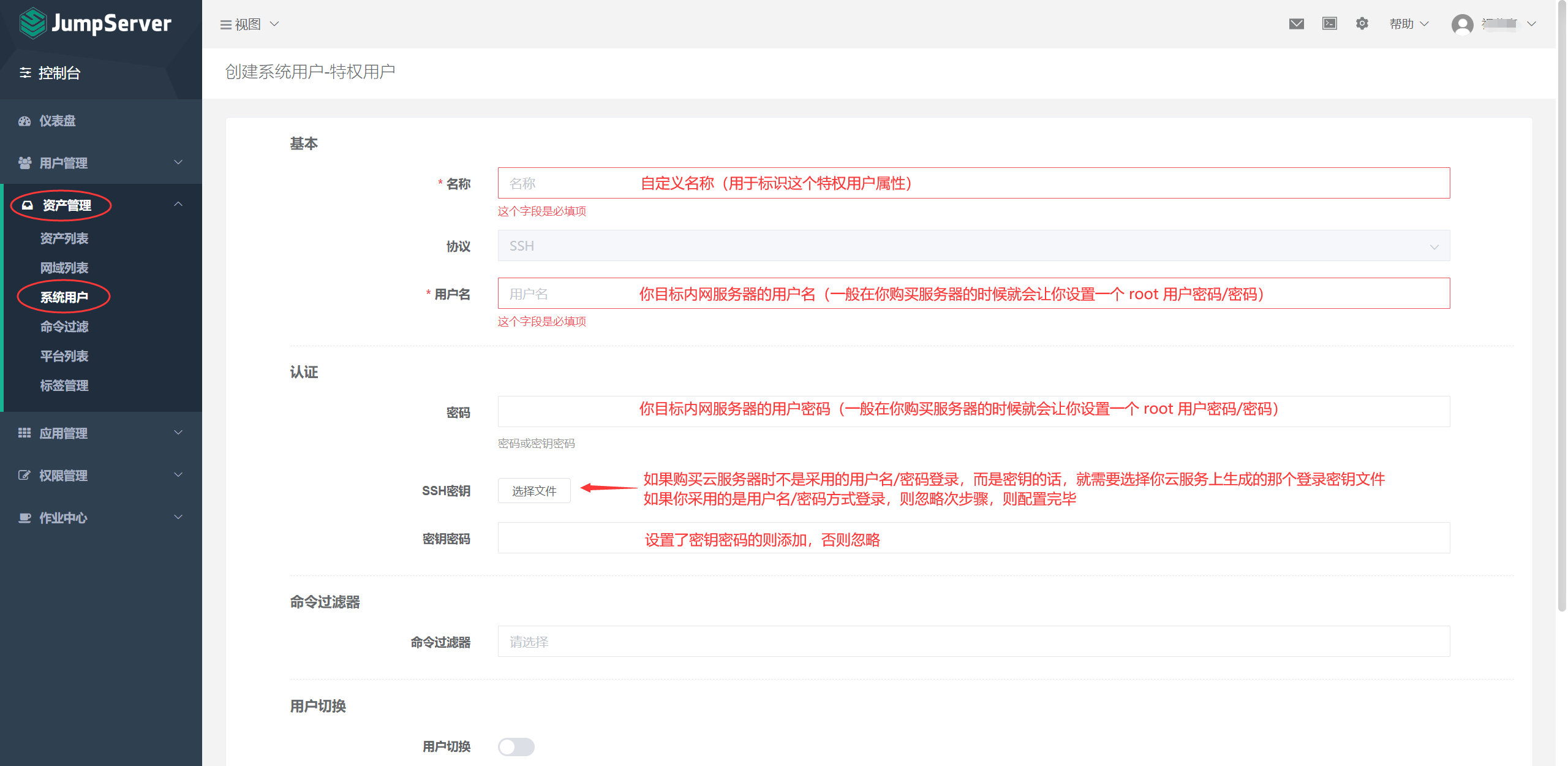

1、登录 Jumpserver Web 端并添加特权用户

注意：特权用户指的是在目标服务器上已经存在的用户（不能乱写 - 即下面的 【用户名】字段）

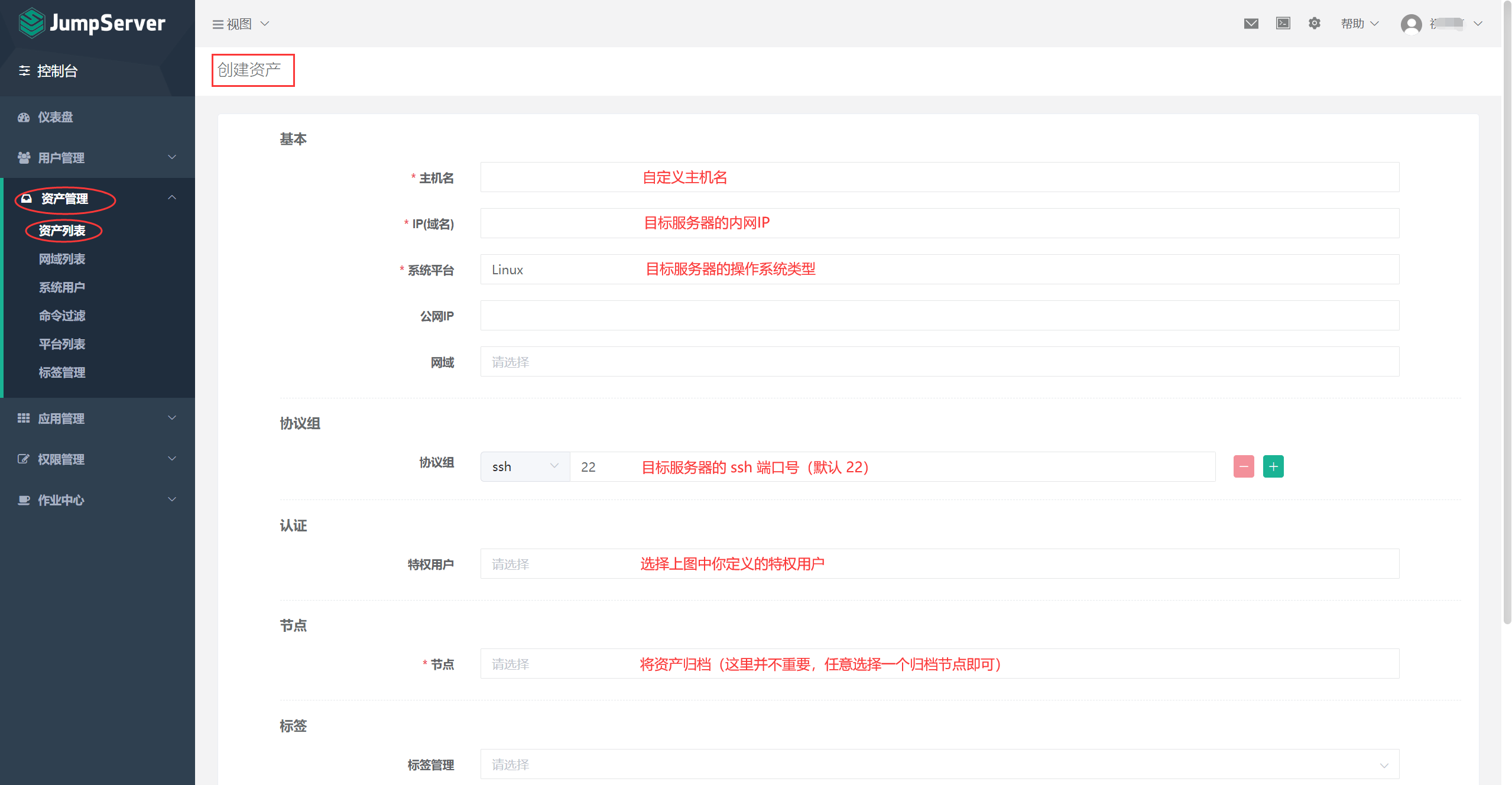

2、添加资产（即我们要连接的目标内网服务器）

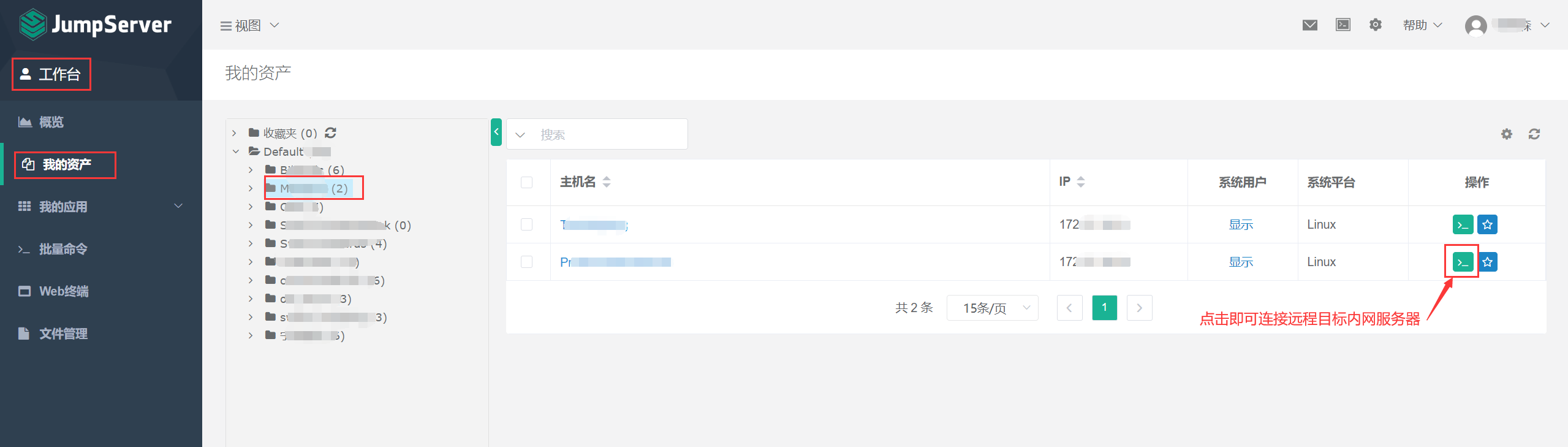

3、连接远程目标内网服务器

二、Xshell Client 端

上面我们说到，跳板机并不一定需要部署相关的跳板机应用（如开源的 jumpserver），只要该跳板机支持基本的 SSH 协议，我们也可以通过 ssh 隧道的方式实现本地 ssh 客户端软件（如 Xshell）来连接远程目标内网服务器，具体步骤如下。

2.1 跳板机 SSH 隧道配置

1、先配置跳板机 ssh 连接/隧道映射

Xshell 新建会话，用于配置具有公网 IP 的跳板机，目的就是实现 ssh

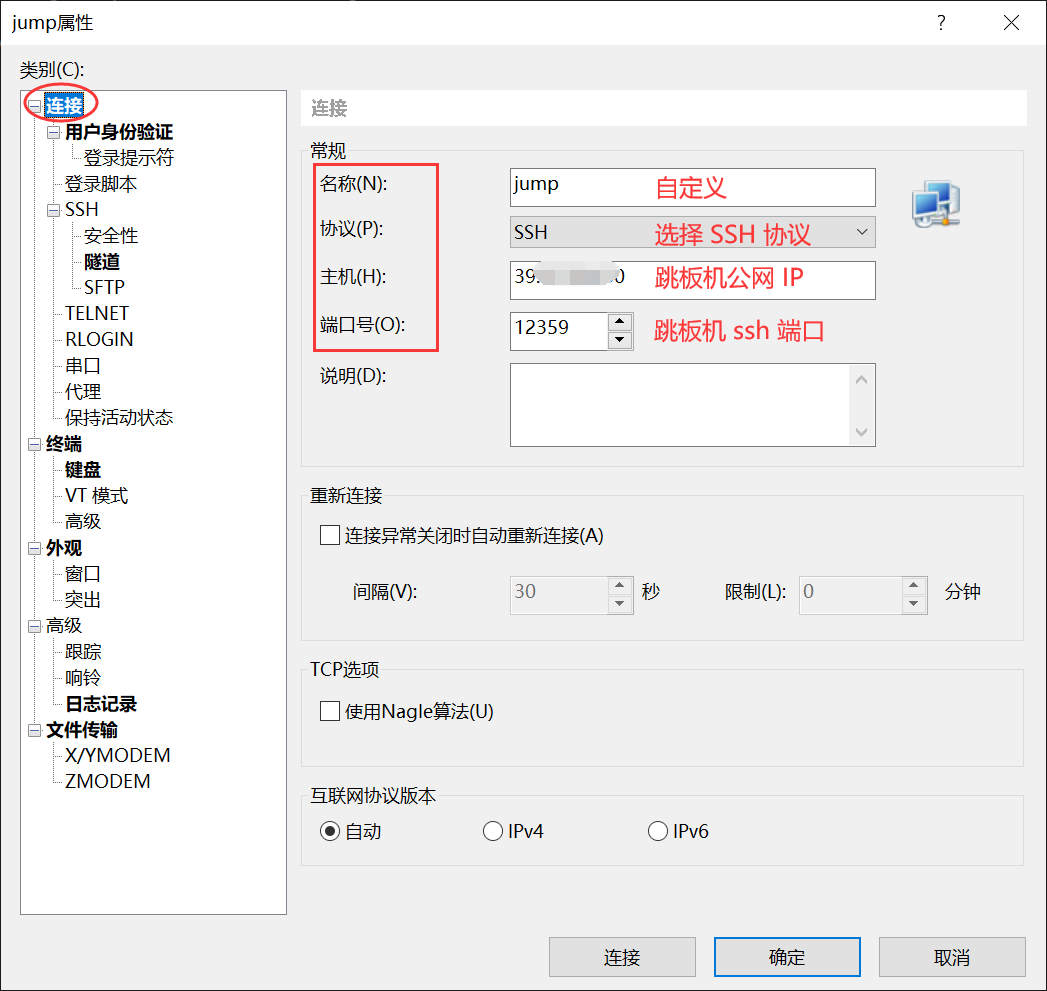

• 连接配置

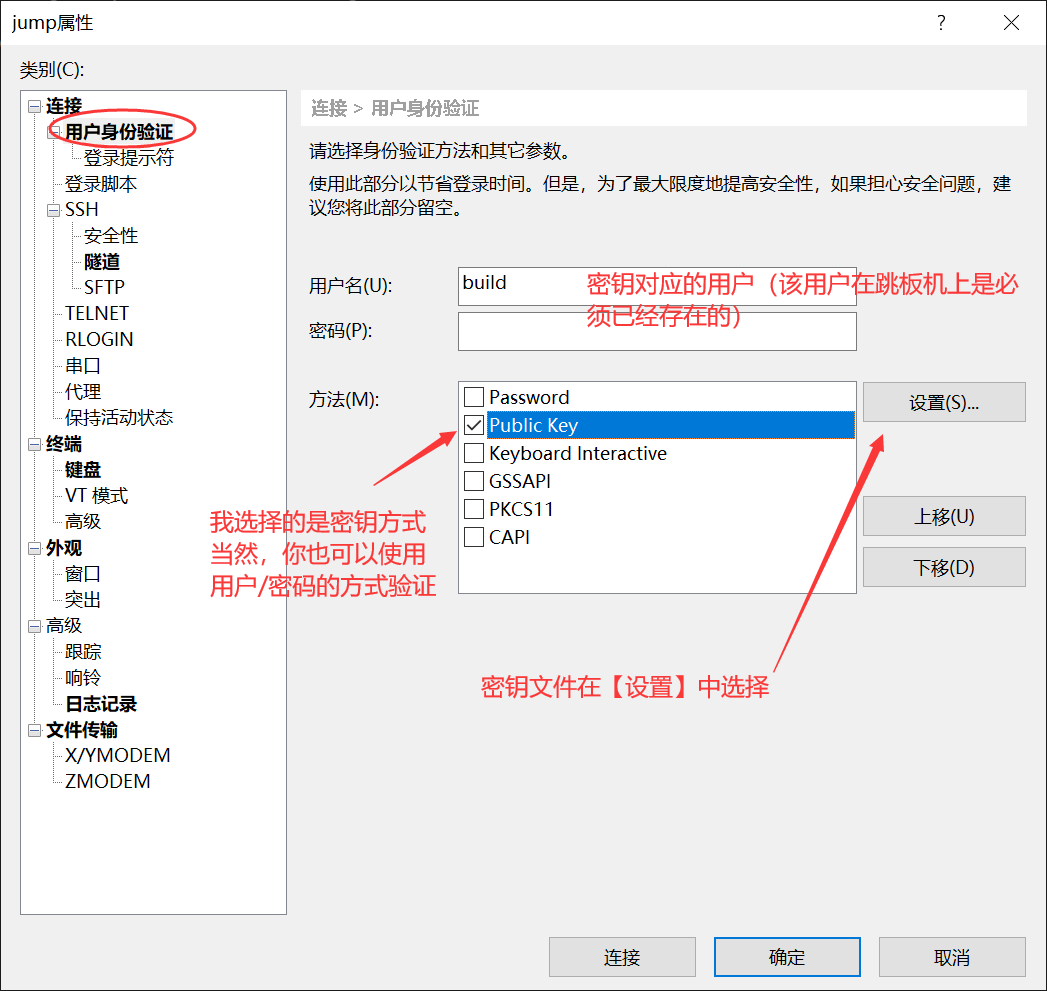

• 用户身份验证配置



• SSH 隧道配置

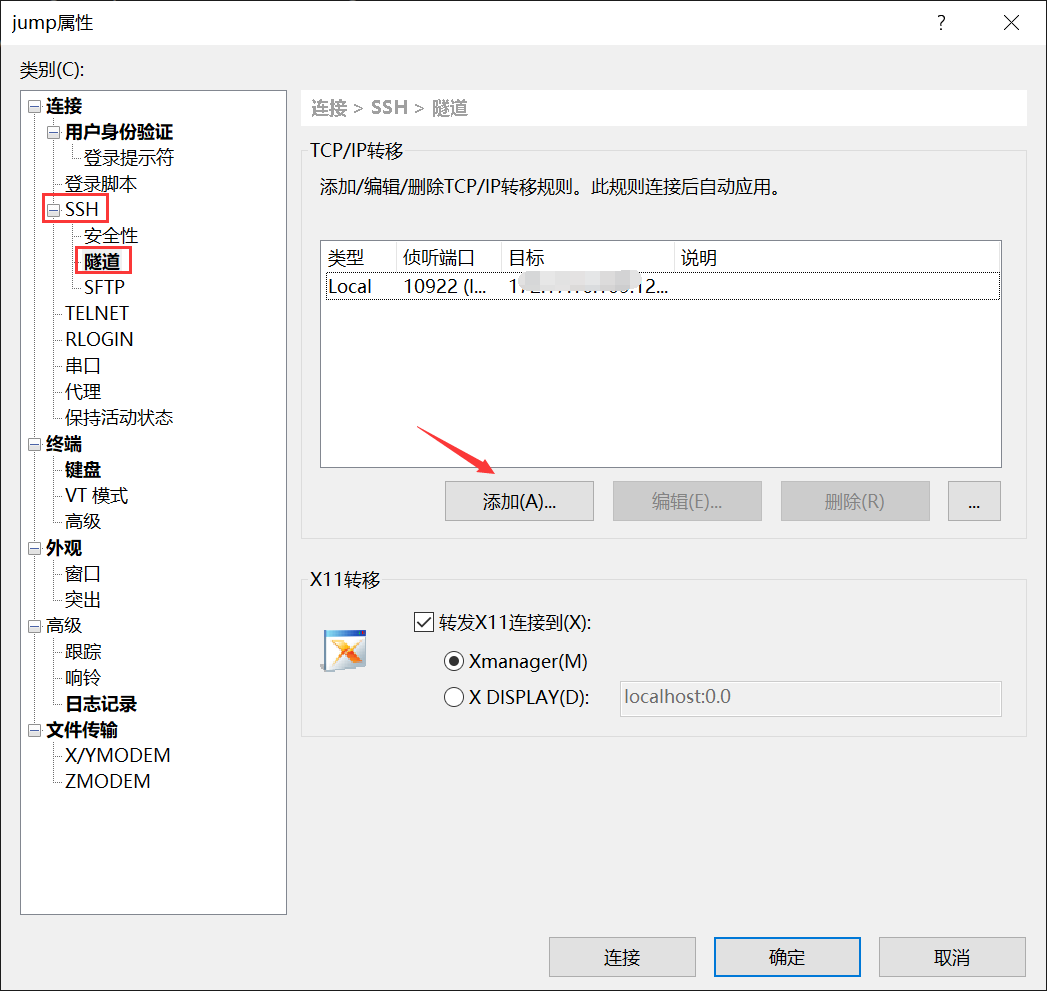

  • 添加 SSH 隧道

    下图其实我已经添加过一条了，我们可点击【添加】继续新增转发规则。

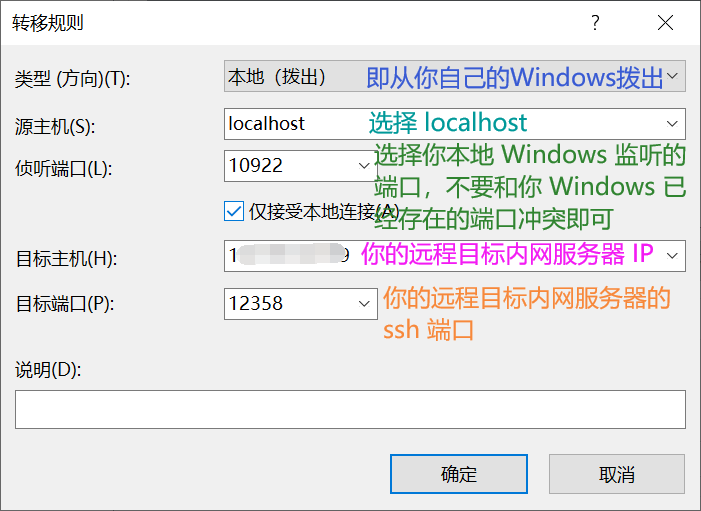

  • 配置转发/端口映射规则

    如果你有多台内网服务器要连接，就依次添加多条规则即可，注意每次添加的侦听端口不要和你本地Windows端口冲突。

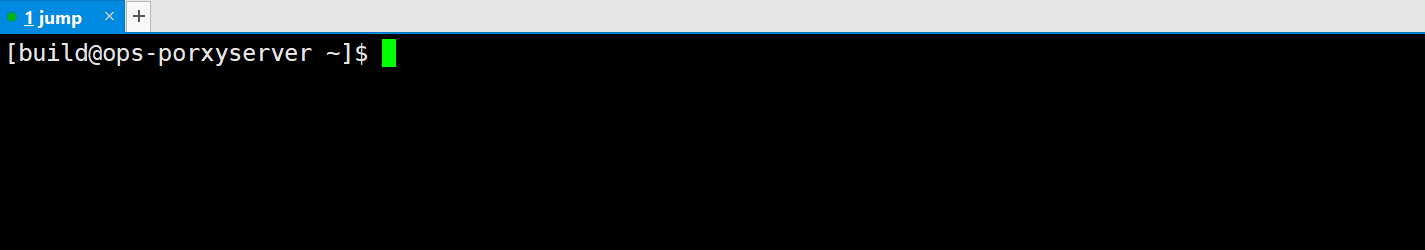

2、连接跳板机并验证端口是否映射到我们 Windows 本地

接着我们需要连接这台跳板机，使我们在上图中配置的侦听端口映射到我们 Windows 本地

这里一定要确保这个端口正确被映射到 Windows 本地，否则你是无法访问远程目标内网服务器的

而且这个跳板机要时刻保持连接状态，否则断开连接后，端口将无法映射到本地

因为我们要通过本地端口的方式与远程目标内网服务器通信

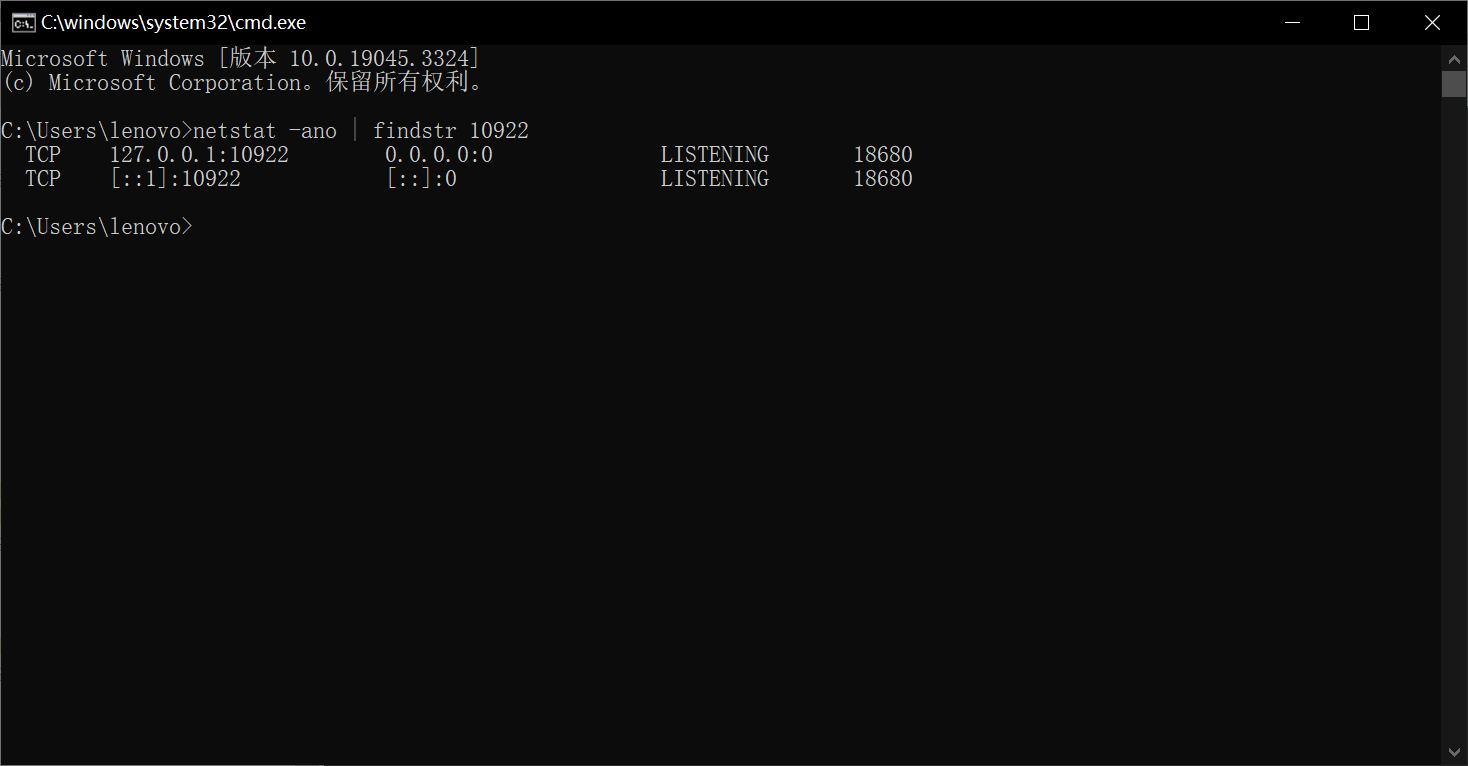

接着继续验证本地 Windows 是否在监听 10922 端口，下图可见正在监听

netstat -ano | findstr 10922

至此，跳板机配置已经完成，接下来就可以在 Xshell 新建会话来连接远程内网服务器。

2.2 远程内网服务器连接配置

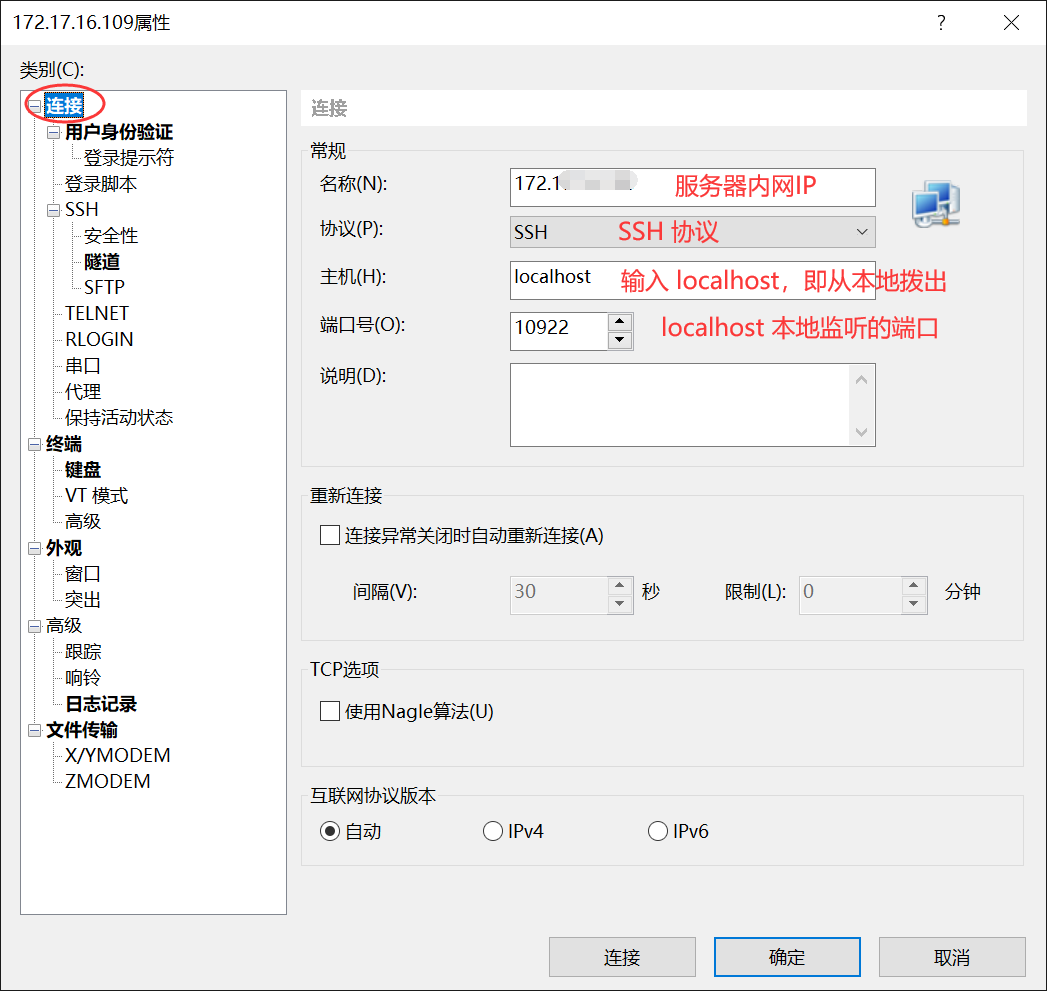

1、新建会话

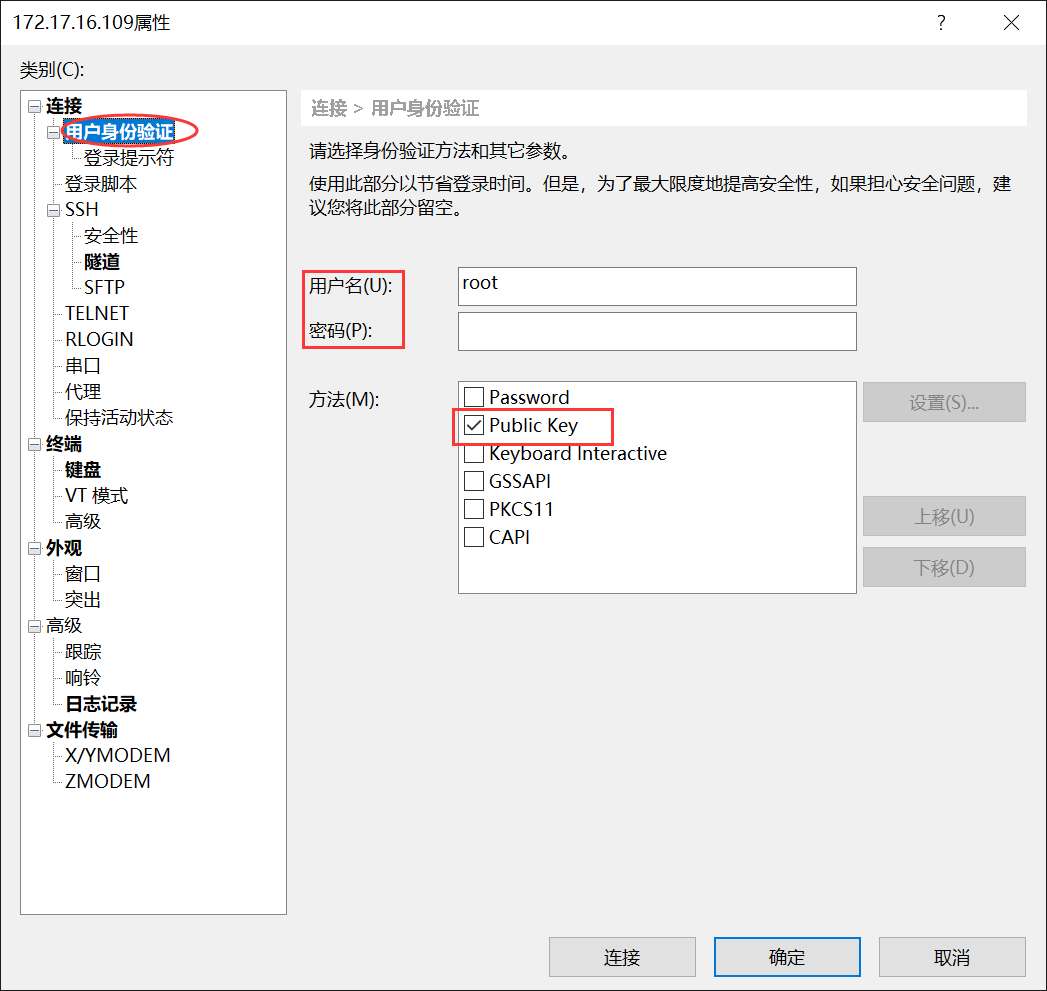

2、用户身份验证

同理，用户名/密码或密钥方式均可，看你当时购买云服务器时是怎么设置的

3、连接内网服务器

注意：上面已经说了，连接远程内网服务器需确保跳板机必须已经是已连接的状态（即你 Windows 本地正常监听转发端口），我们才能连接远程服务器。

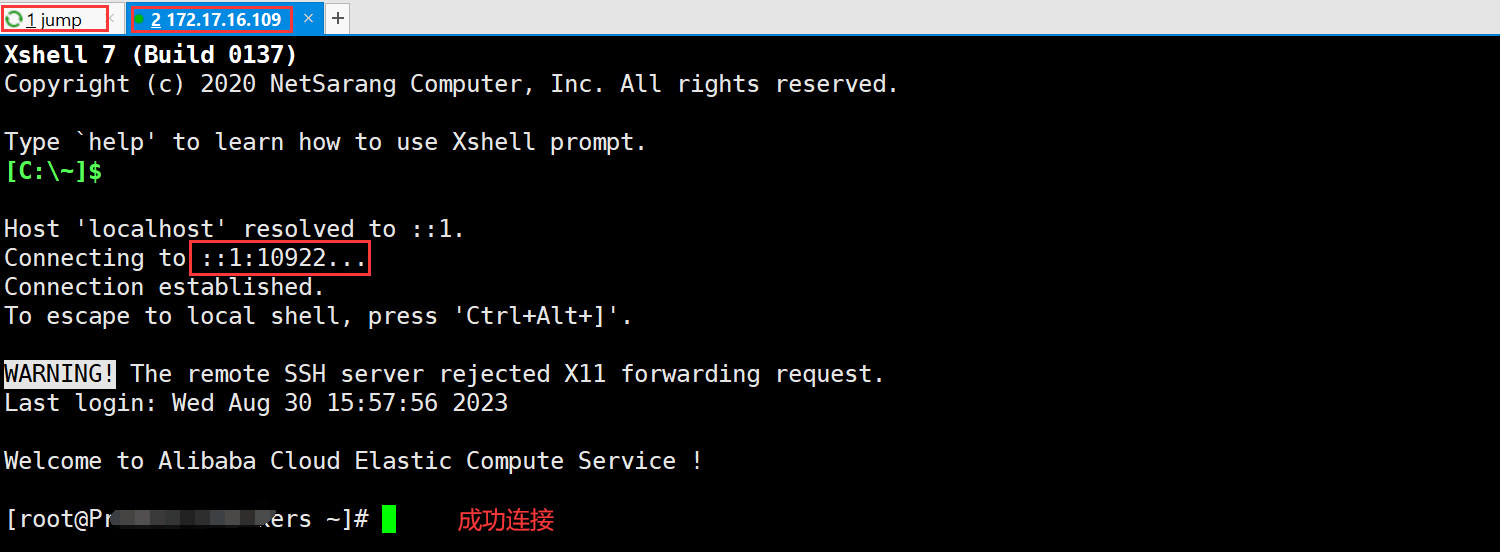

如下图，已经成功连接，且是通过本地监听的 10922 端口与远程内网服务器进行通信的（其实相当于做了一个代理/跳板的作用）

总结

其实本文的主要内容即使讲述，如何通过跳板机（具备公网IP）在我们本地或跳板机 web 端去连接远程内网服务器。

其核心思想就是：

• 跳板机具备公网 IP；
• 跳板机与远程内网服务器处于统一网段下；
• 我们可直接通过跳板机服务器上部署得到跳板机应用（如 jumpserver web 端配置连接）；
• 也可通过我们 Windows 本地的 Xshell ssh 客户端软件配置跳板机 SSH 隧道方式去连接远程内网服务器。

希望本文对你有所帮助！
