一、实验环境

ensp + USG6000V防火墙文件包

第一次在ensp中使用防火墙，需导入USG6000V的文件包

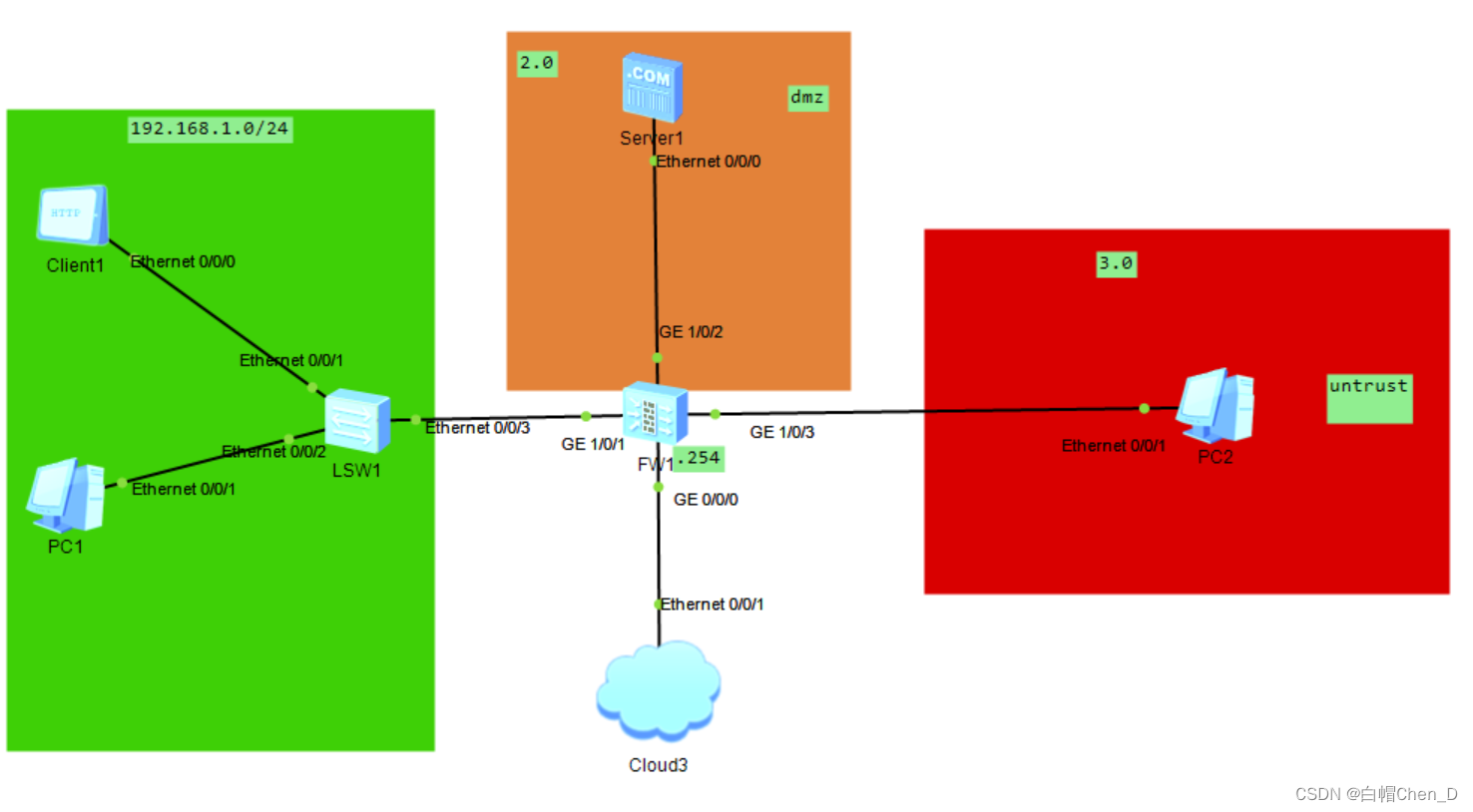

实验拓扑图

网关都为254

二、防火墙配置

Cloud云：

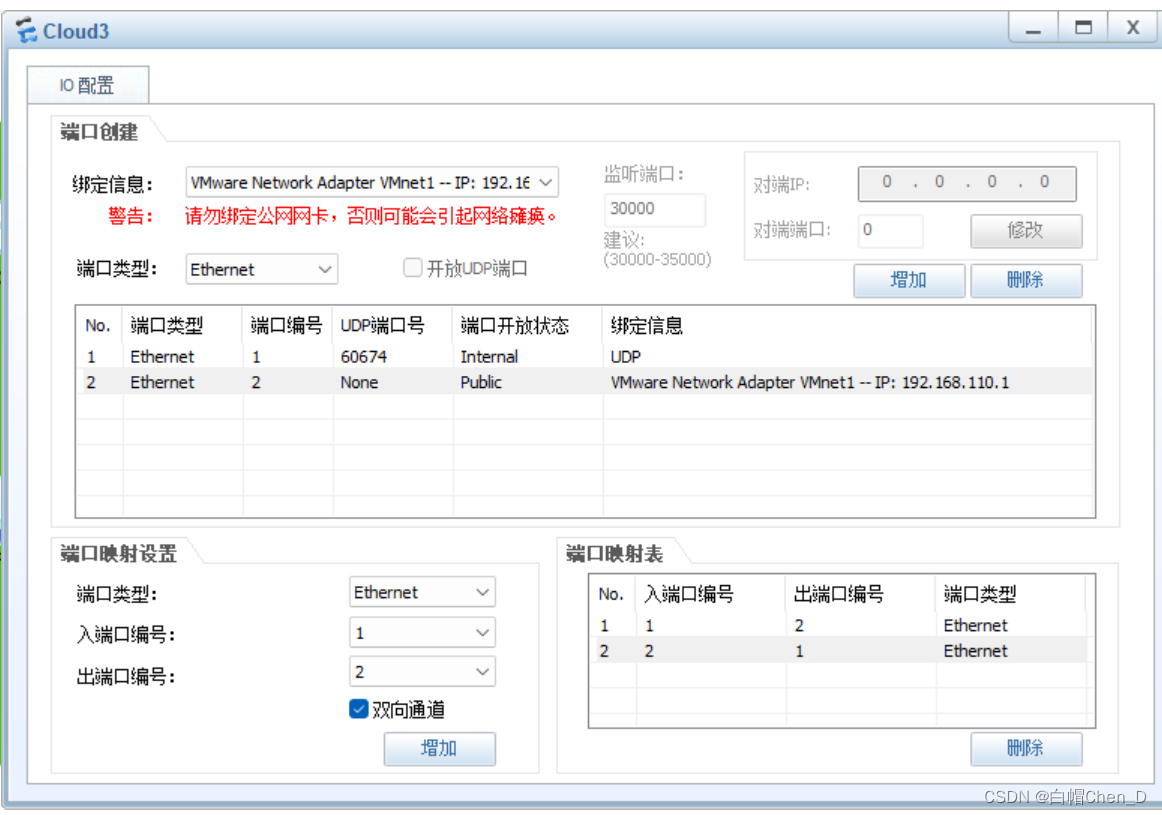

增加UDP与VMnet1，入端口1出端口2双向通道

启动防火墙：

用户名：admin

默认密码：Admin@123

建议修改为：Admin@1234

登陆后:

输入sy进入配置模式

依次输入

interface g0/0/0

service-manage enable

service-manage all permit

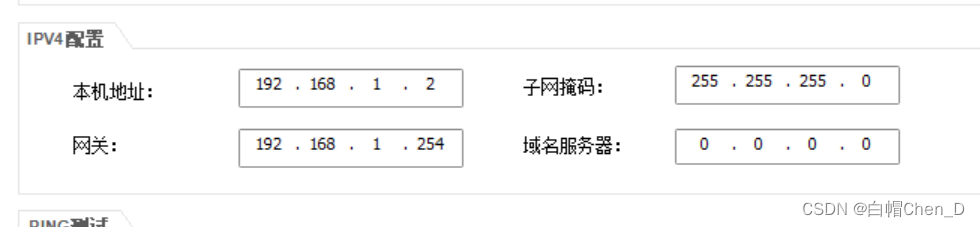

配置物理机VMent1 IPV4 地址为192.168.0.2 端口号255.255.255.0

在物理机浏览器访问192.168.0.1,看到如下页面则说明配置成功

绿色区域为：trust区域 部署pc1与client1 连接到交换机上，通过交换机连接到防火墙的GE 1/0/1端口，网段为1.0网段

三、拓扑设备配置

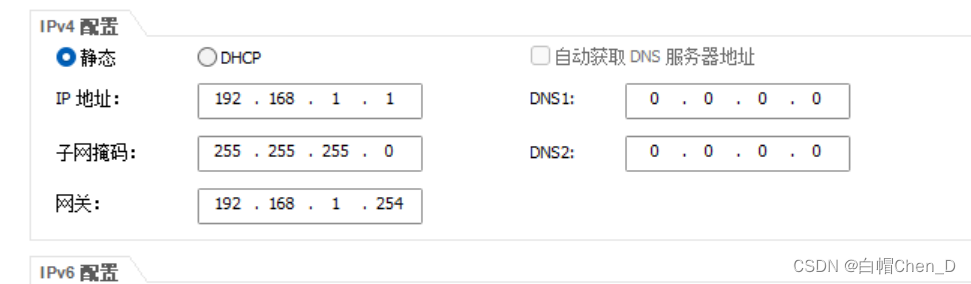

PC1：

client1：

交换机不用配置

橙色区域为：dmz区域 部署sever1服务器，连接到防火墙GE 1/0/2 网段为2.0

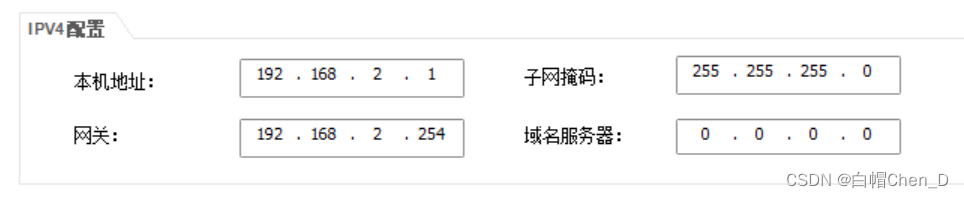

sever1：

红色区域为：untrust区域 部署pc2 连接到防火墙的GE 1/0/3 接口 网段为3.0

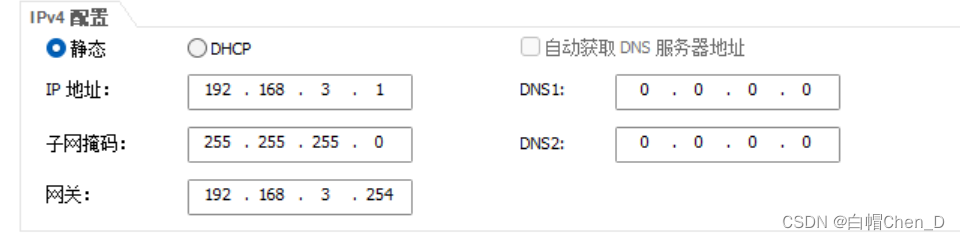

PC2：

ps：trust区域使用交换机的原因为，防火墙的每一个接口都要连接一个不同的网段

至此ensp就配置完成

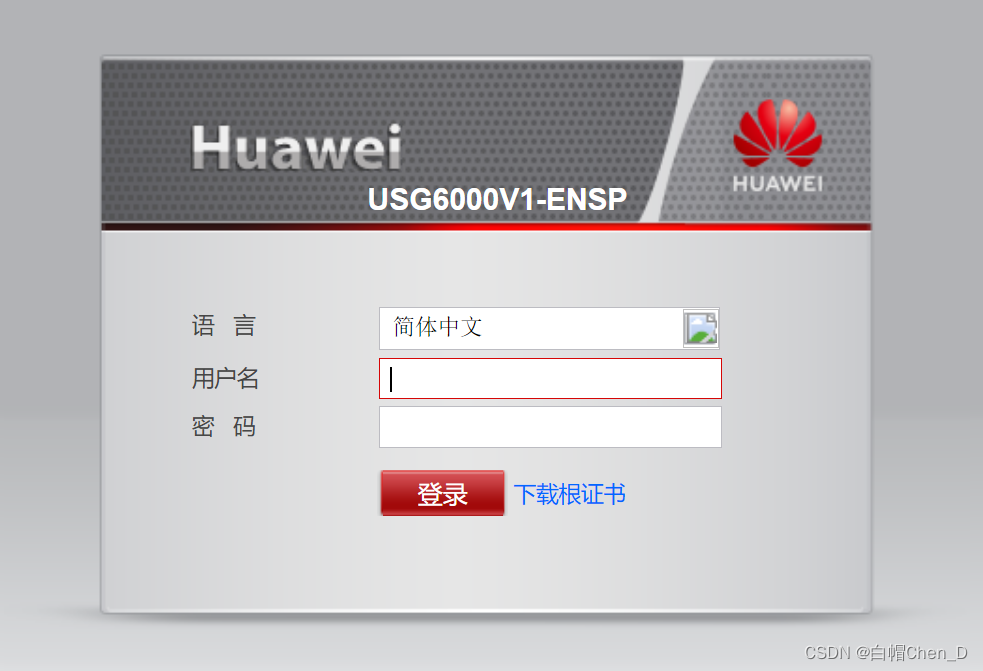

打开192.168.0.1进入防火墙管理页面,密码为刚才重置的密码

向导全部点击取消即可

四、配置路由器接口

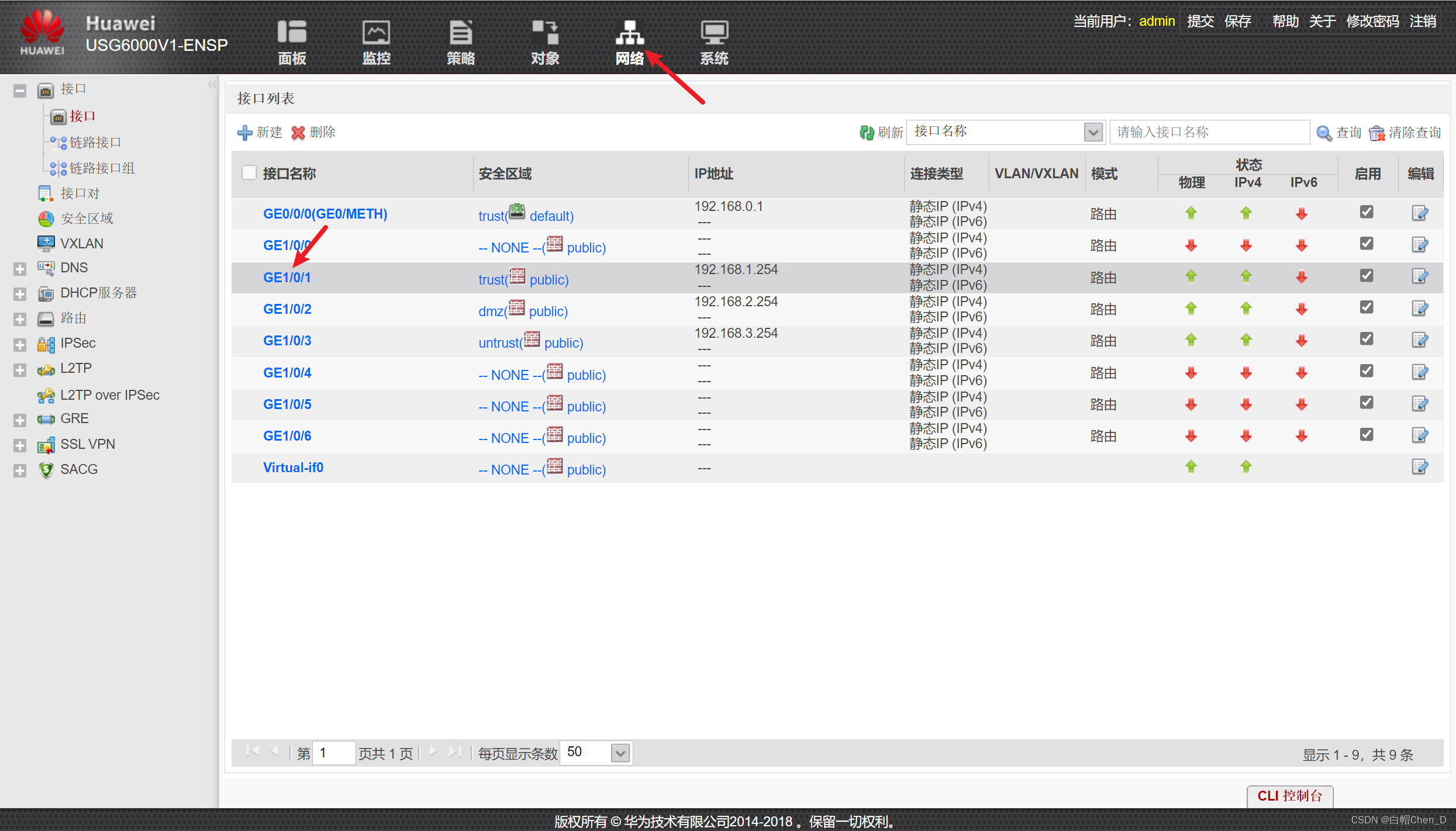

点击网络

GE1/0/1

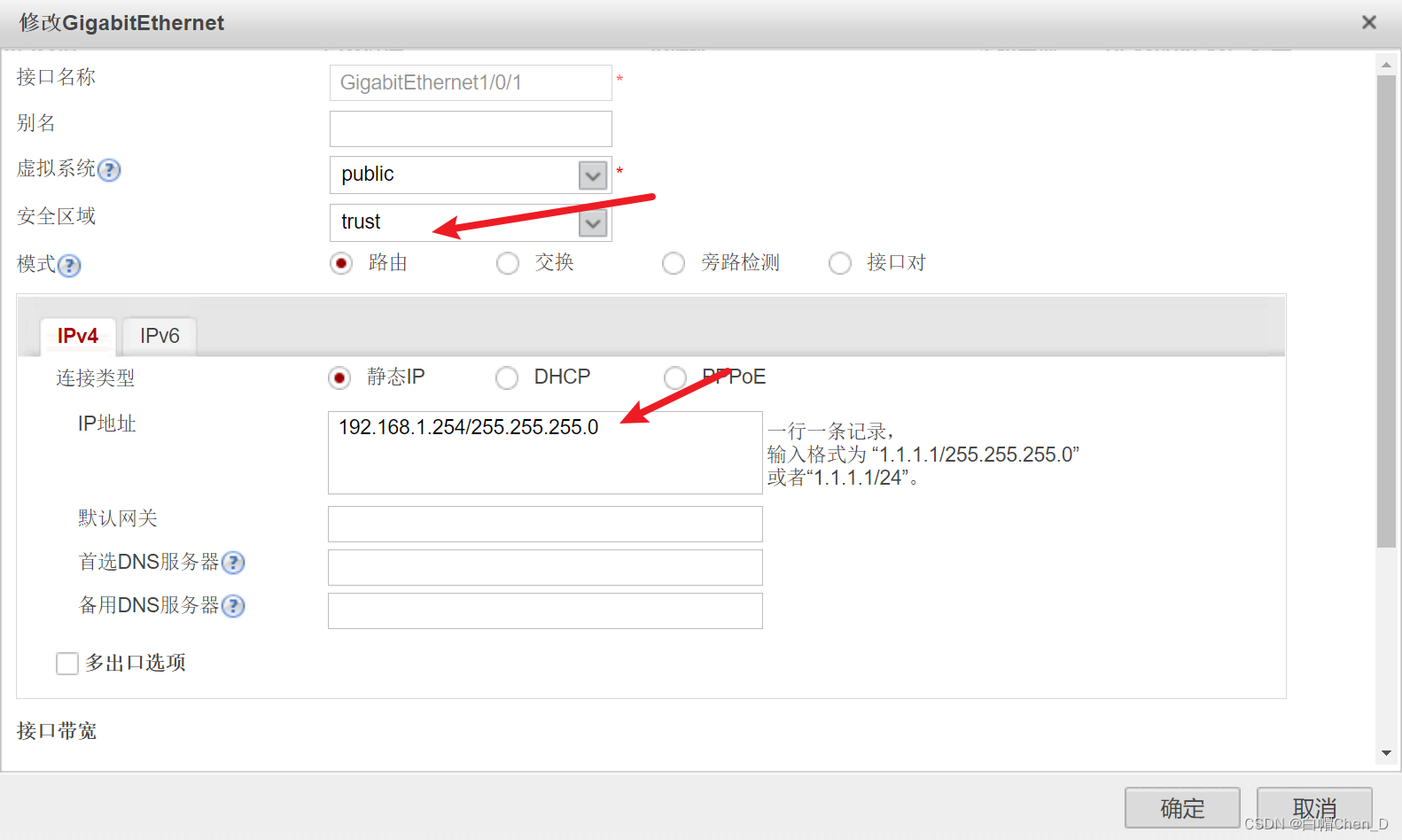

区域为trust IP为1.0网段的网关

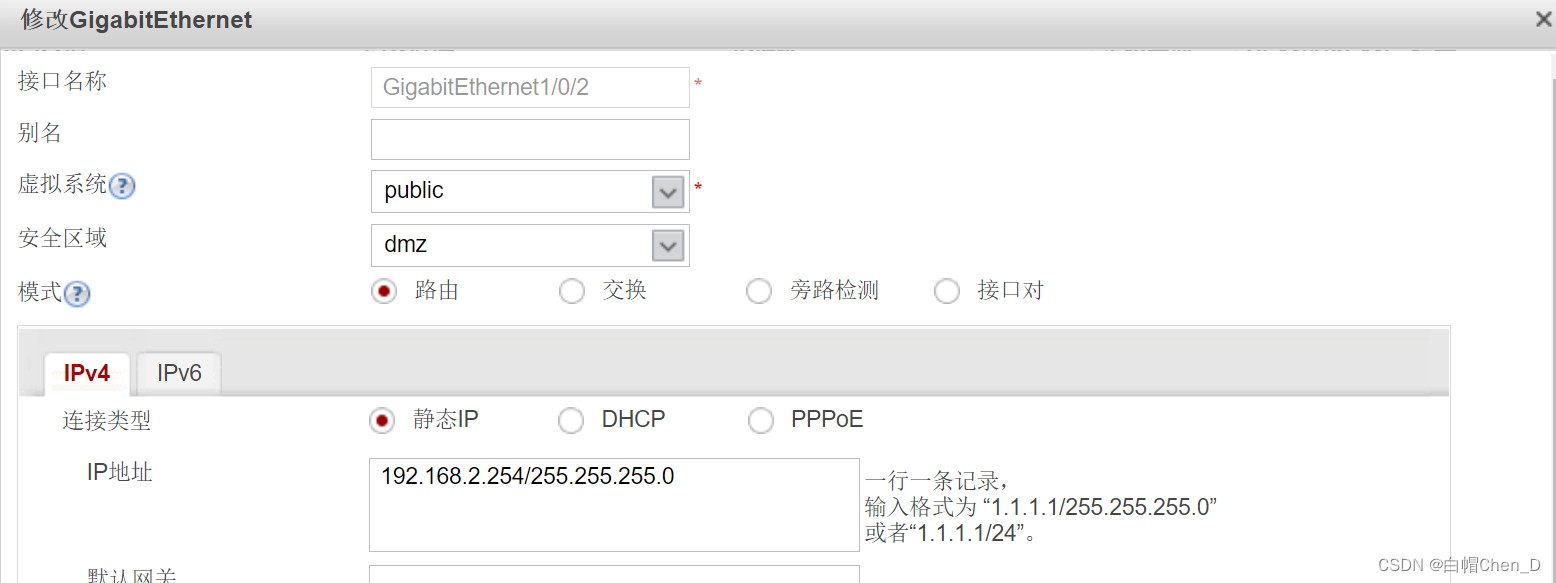

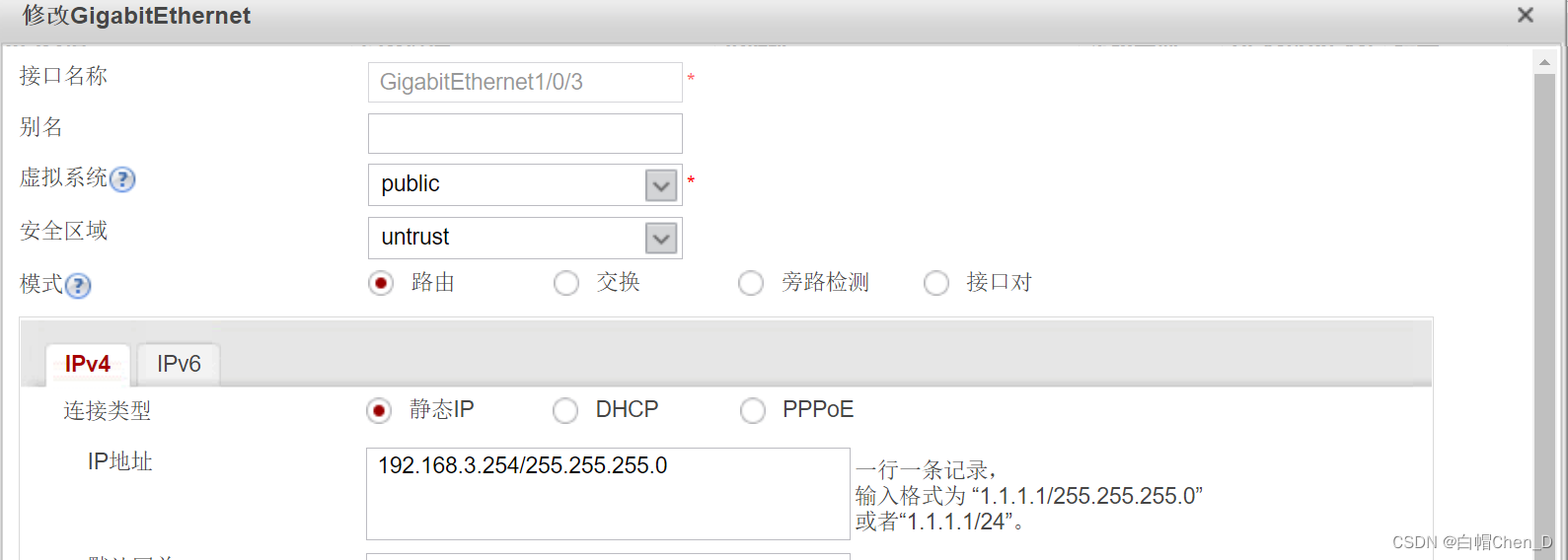

GE1/0/2

 GE1/0/3

五、创建地址对象

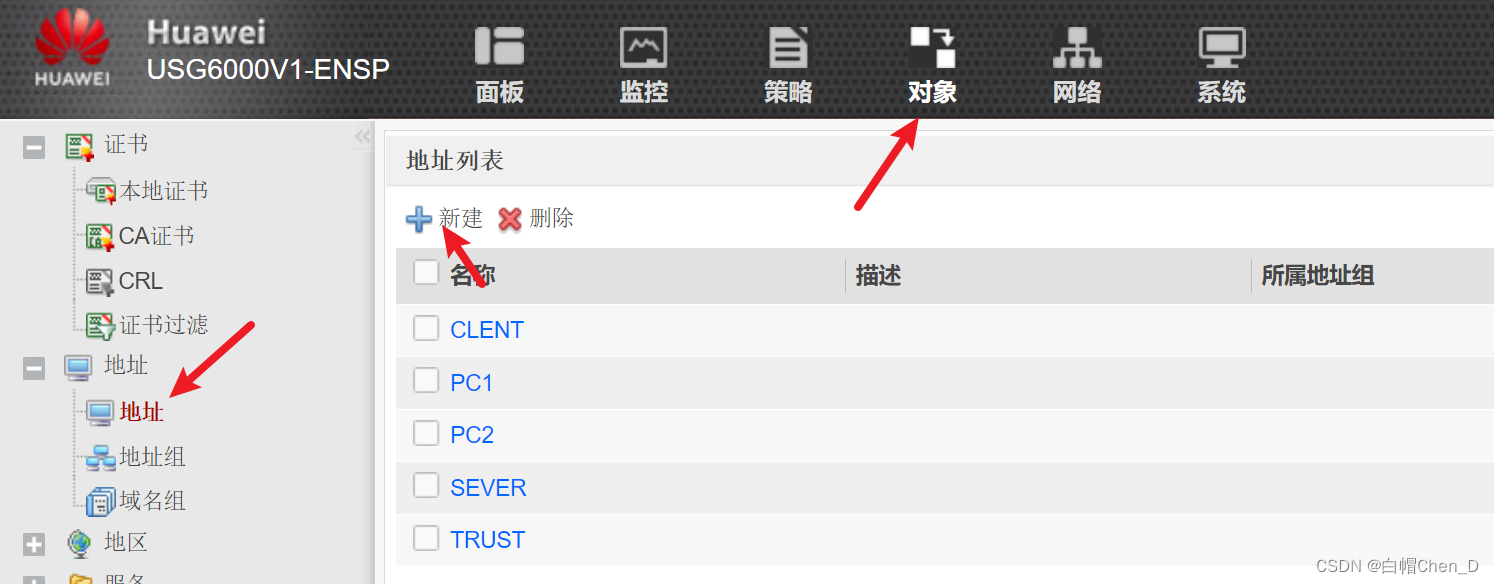

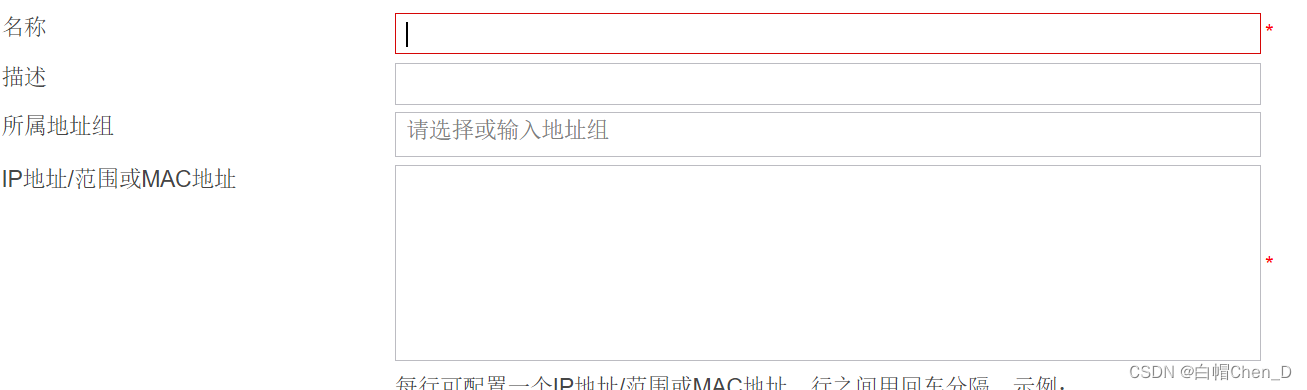

点击对象-地址-新建

知识点:192.168.1.1/24代表1.0网段在该拓扑结构中代表 1.1/1.2两台主机，而192.168.1.1/32代表1.0主机！

这里创建

CLIENT   ip地址为192.168.1.2/32

PC1         ip地址为192.168.1.1/32

SEVER    ip地址为192.168.2.1/32

PC2         ip地址为192.168.3.1/32

trust         ip地址为192.168.1.1/24 (也就是1.0网段中所有主机，即trust区域中的主机）

六、配置安全策略

实验配置三条策略，允许CLIENT访问SEVER，禁止PC1访问SEVER，允许trust区域访问PC2

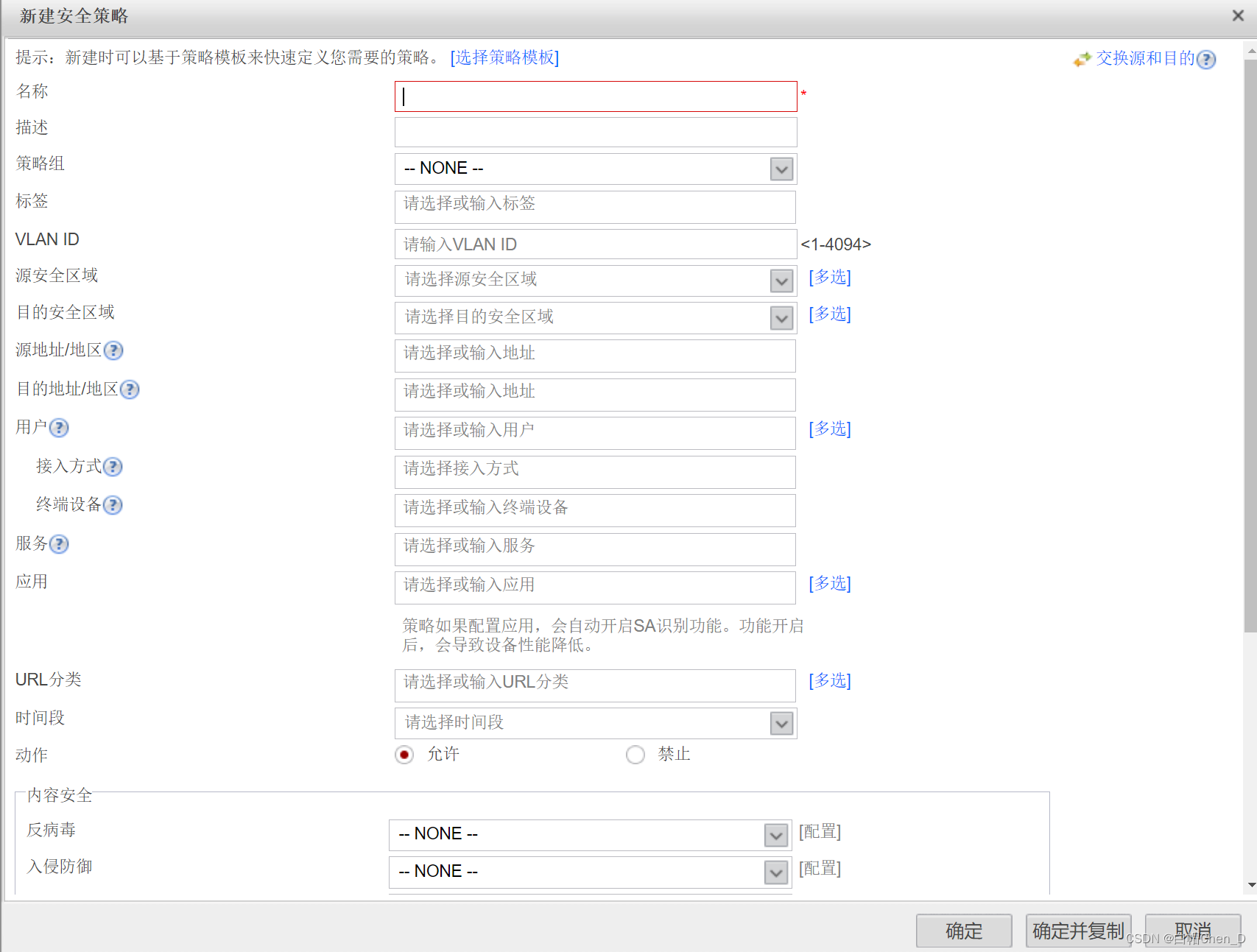

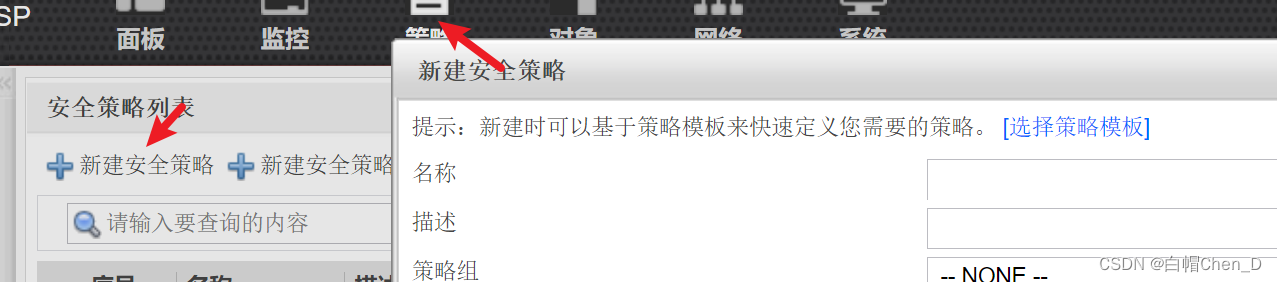

 点击策略 新建安全策略

配置第一条安全策略

名称为CLIENT-SEVER

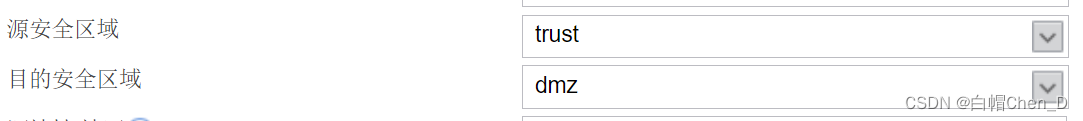

源安全区域为trust 目的安全区域为dmz

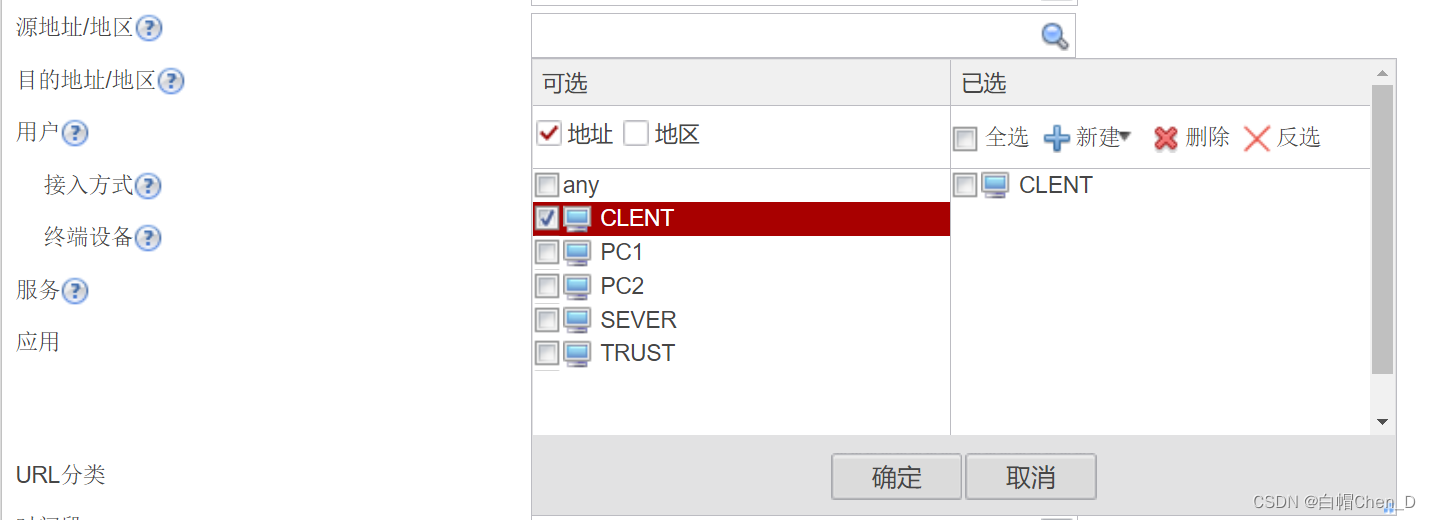

源地址选择CLIENT 目的地址选择SEVER

动作为允许，点击确定，第一条安全策略配置完成

配置第二条安全策略

名称为PC1-SEVER

源安全区域为trust 目的安全区域为dmz

源地址选择PC1 目的地址选择SEVER

动作为禁止，点击确定，第二条安全策略配置完成

配置第三条安全策略

名称为trust-PC2

源安全区域为trust 目的安全区域为untrust

源地址选择trust 目的地址选择PC2

动作为允许，点击确定，第三条安全策略配置完成

测试安全策略

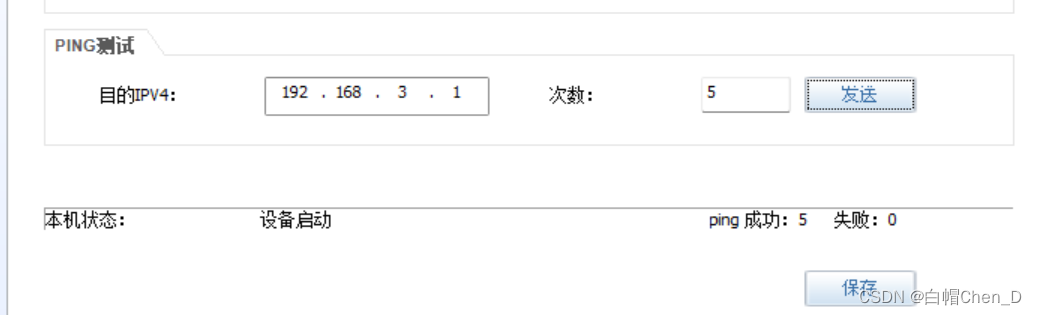

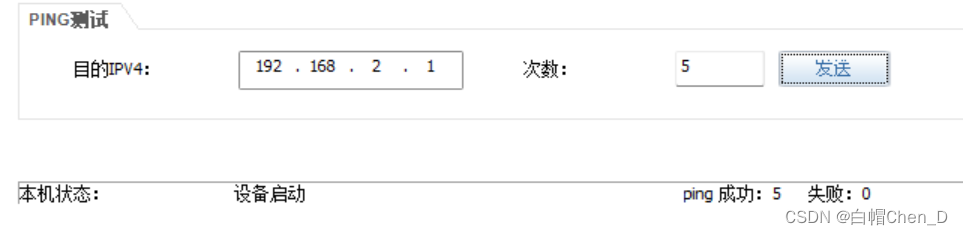

使用PC1 ping SEVER、CLIENT ping SEVER、PC1 ping PC2、CLIENT ping PC2

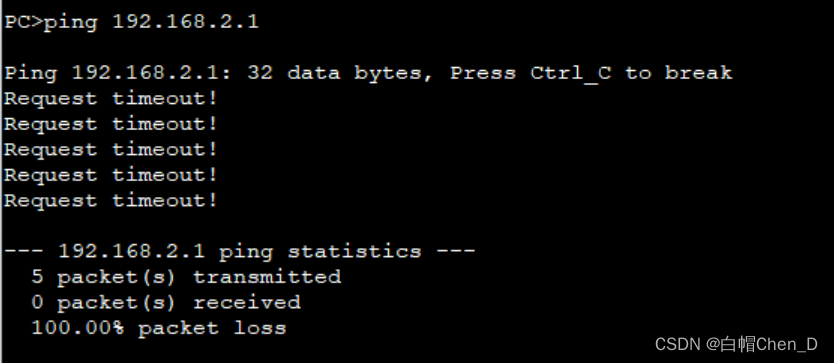

PC1 ping SEVER

查看策略命中次数

CLIENT ping SEVER

 查看策略命中次数

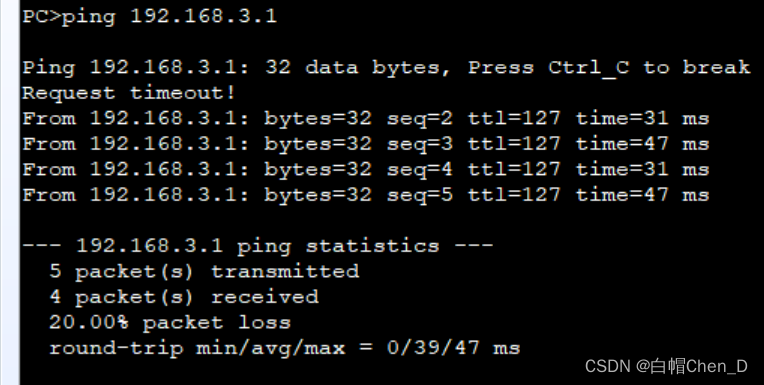

PC1 ping PC2

 CLIENT ping PC2

 查看命中次数

注：CLIENT ping其实是发送了一个CIMP报文所以命中次数为1

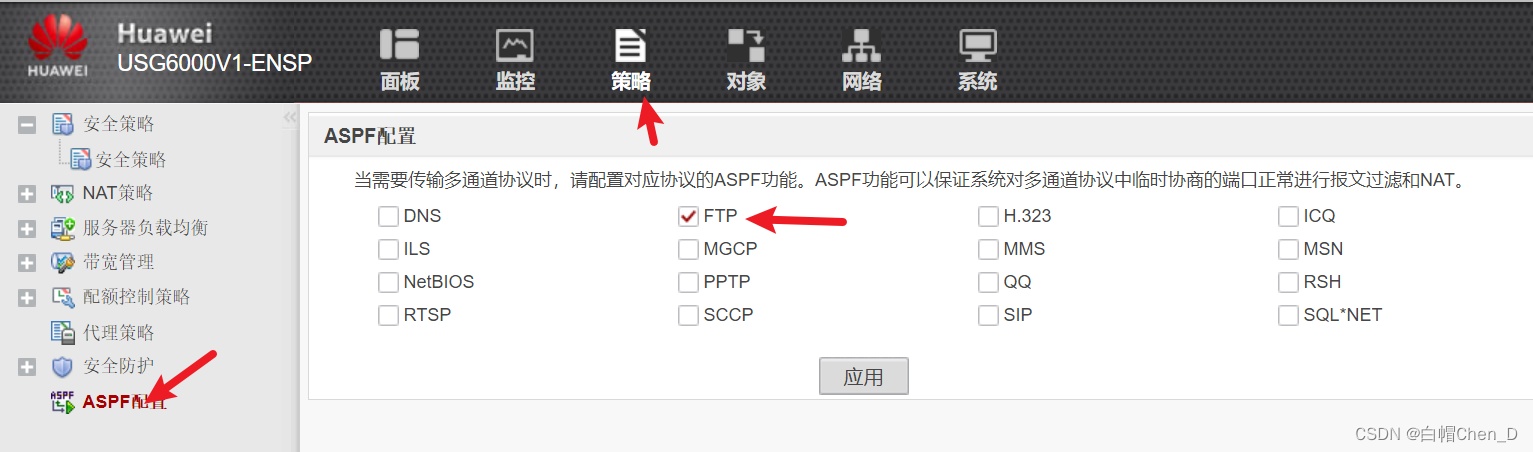

七、测试ASPF

 若关闭，再开启sever的FTP服务，使用Client 主动模式登陆服务器，因为无法创建数据通道，所以不会显示任何文件！
