防火墙双机热备带宽管理综合实验
创始人
2025-01-11 10:36:02
0次

(在上一篇“防火墙NAT智能选举综合实验”的基础上继续配置)

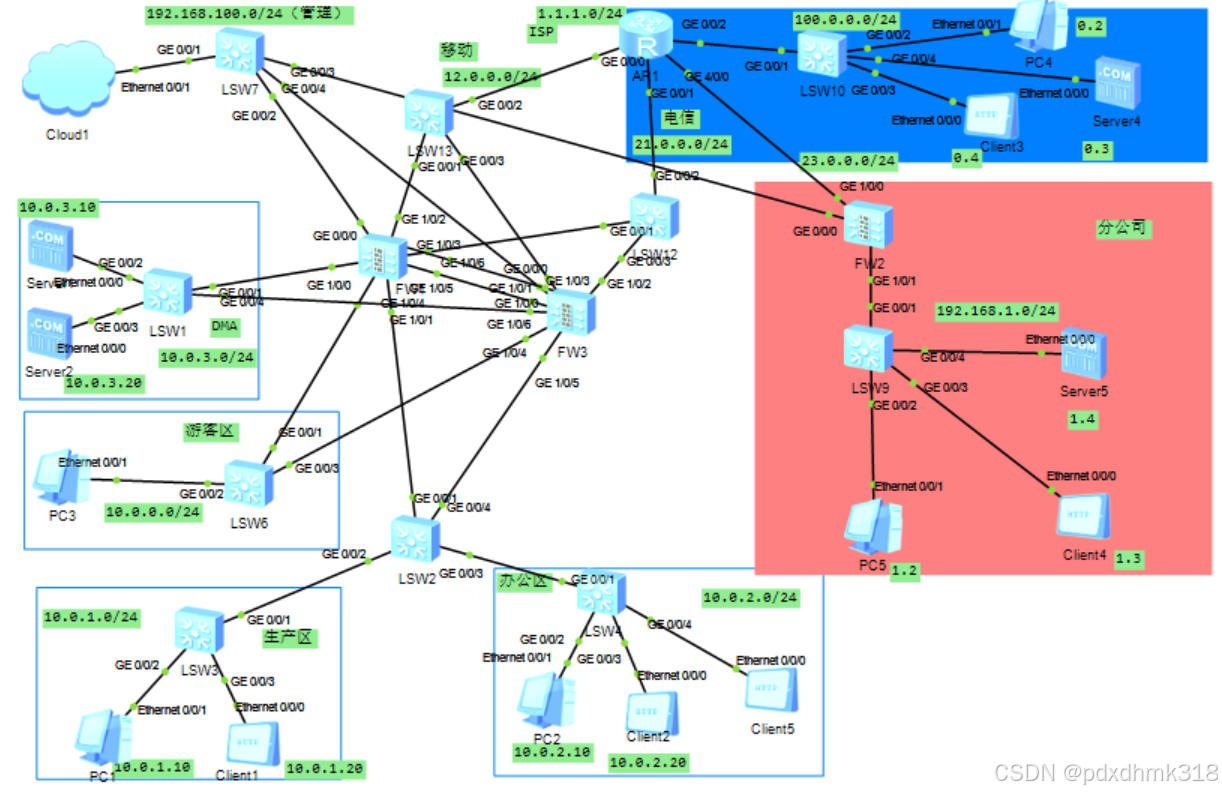

一、拓扑:

二、实验需求:

12,对现有网络进行改造升级,将当个防火墙组网改成双机热备的组网形式,做负载分担模式,游客区和DMZ区走FW3,生产区和办公区的流量走FW1

13,办公区上网用户限制流量不超过100M,其中销售部人员在其基础上限制流量不超过60M,且销售部一共10人,每人限制流量不超过6M

14,销售部保证email应用在办公时间至少可以使用10M的带宽,每个人至少1M

15,移动链路采用的是100M的带宽,要求游客区用户仅能占用50M,并且基于在线地址进行动态均分

16,外网访问内网服务器,下行流量不超过40M,DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。

三、实验思路:

1、FW1和FW3做双机热备,负载分担模式,游客区和DMZ区走FW3,生产区和办公区的流量走FW1

2、做带宽策略,办公区不超过100M,销售部不超过60M,销售部每个用户不超过6M

3、做上一条策略的子策略,办公时间大于10M,每个用户至少1M

4、设置移动链路100M带宽,游客区占50M,动态分配

5、外网到内网下行流量不超过40M,DMZ下行带宽不超过20M

四、实验步骤:

       1、对现有网络进行改造升级,将当个防火墙组网改成双机热备的组网形式,做负载分担模式,游客区和DMZ区走FW3,生产区和办公区的流量走FW1

FW3接口地址等配置(略)

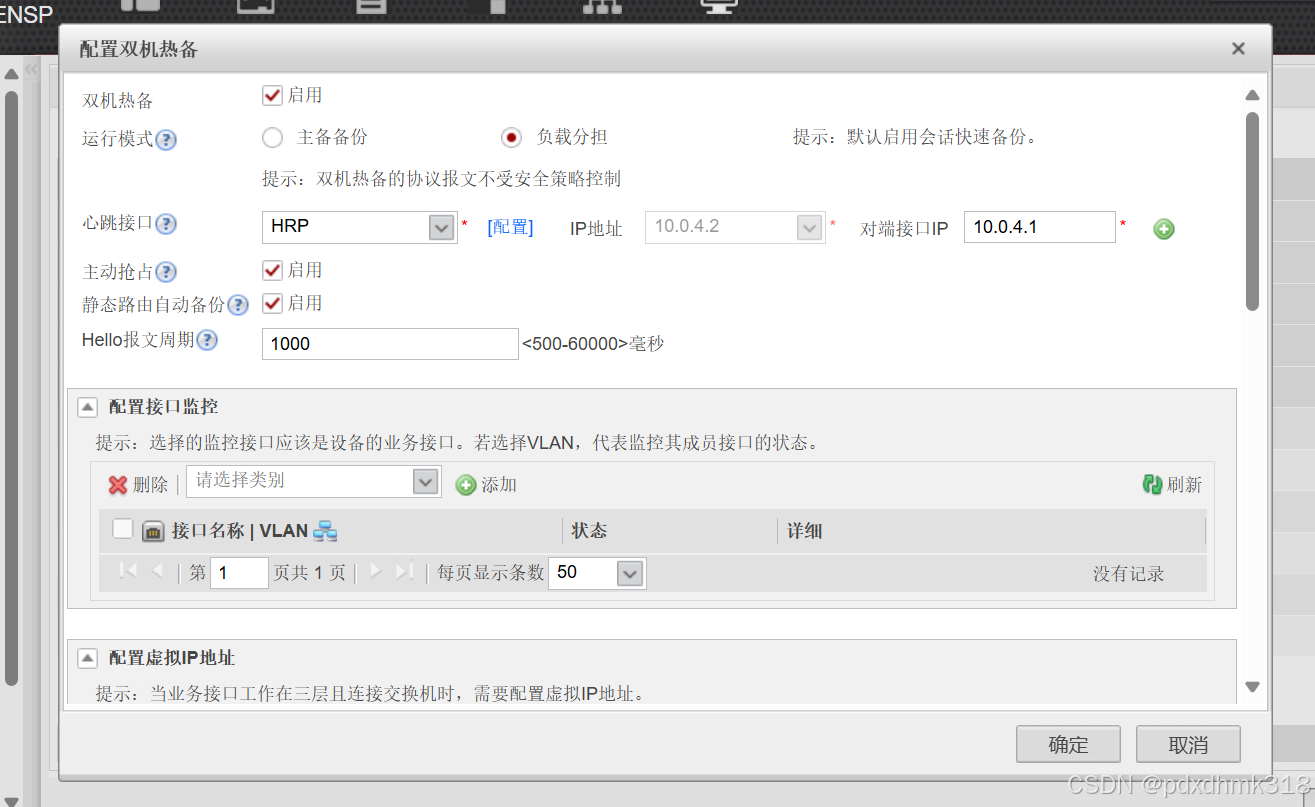

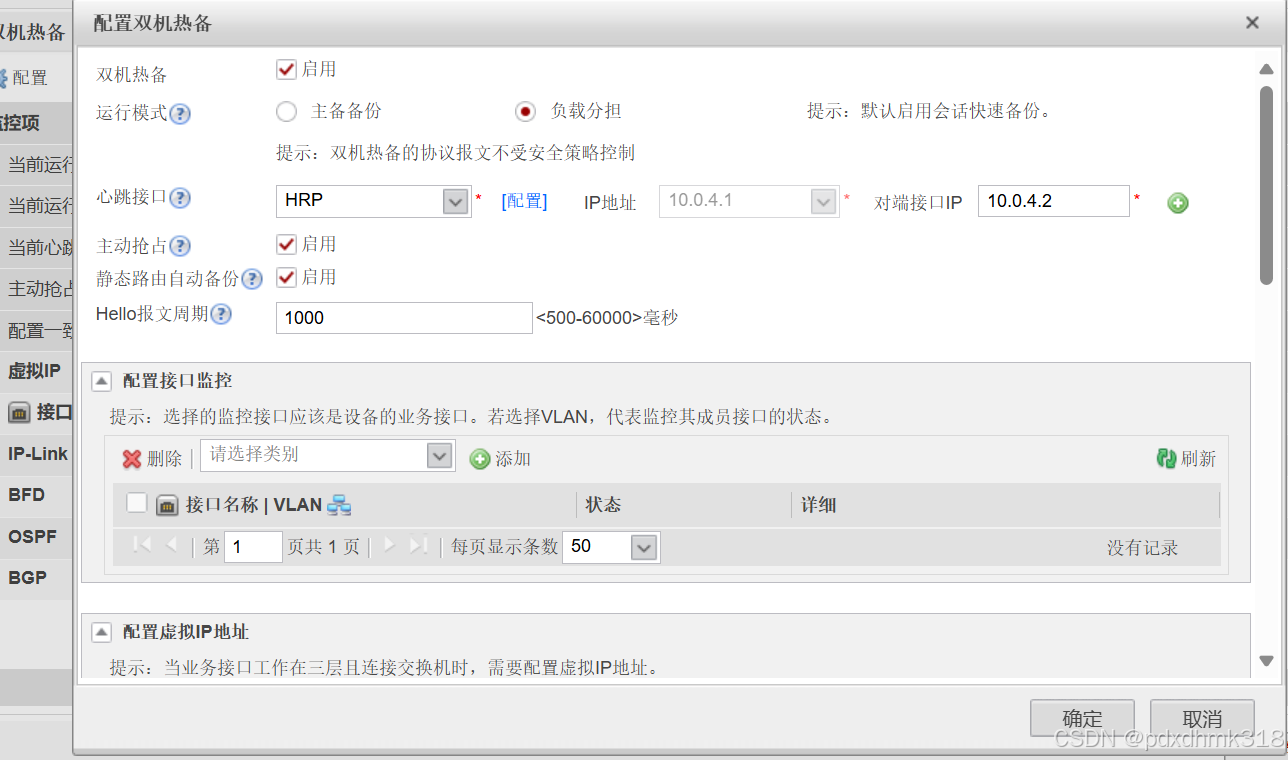

FW1开启双机热备:

    FW3开启双机热备:

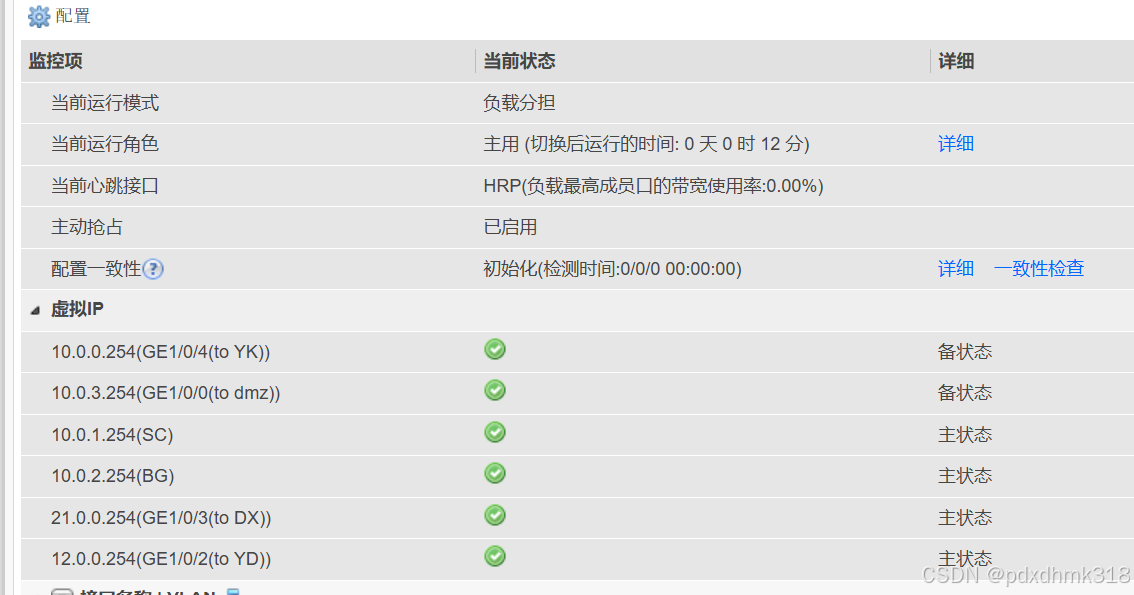

    游客区和DMZ区走FW3,生产区和办公区的流量走FW1:

       2、办公区上网用户限制流量不超过100M,其中销售部人员在其基础上限制流量不超过60M,且销售部一共10人,每人限制流量不超过6M

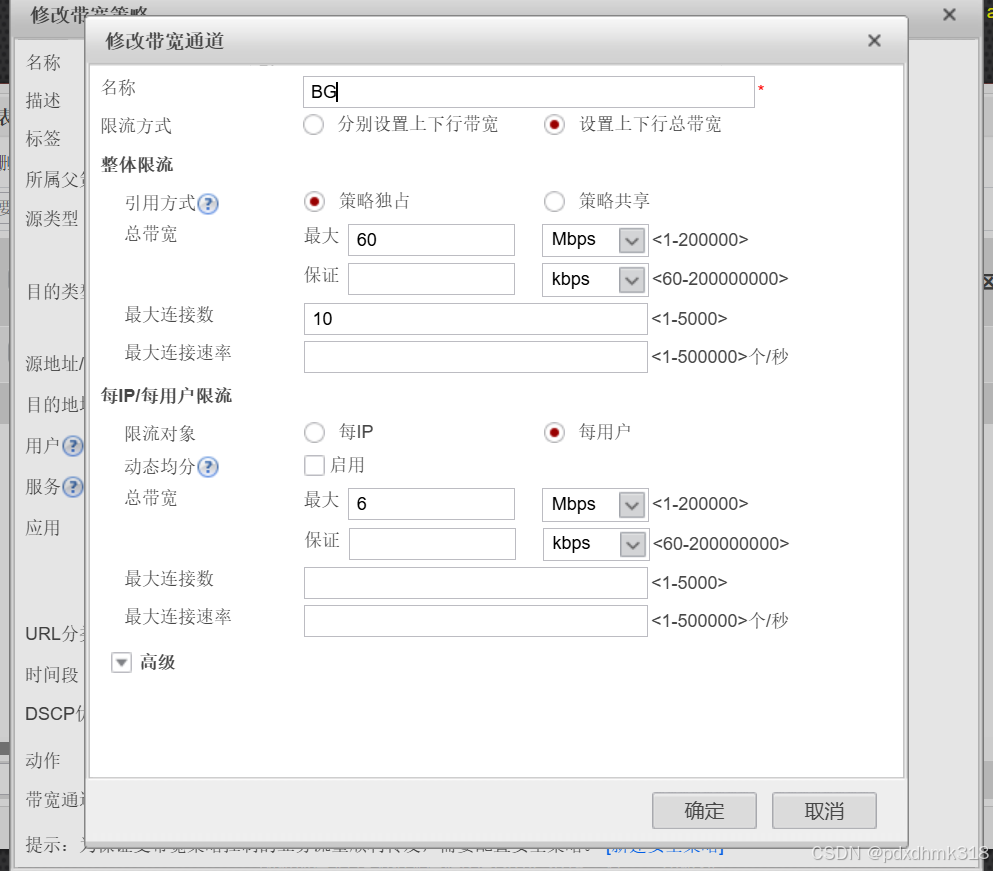

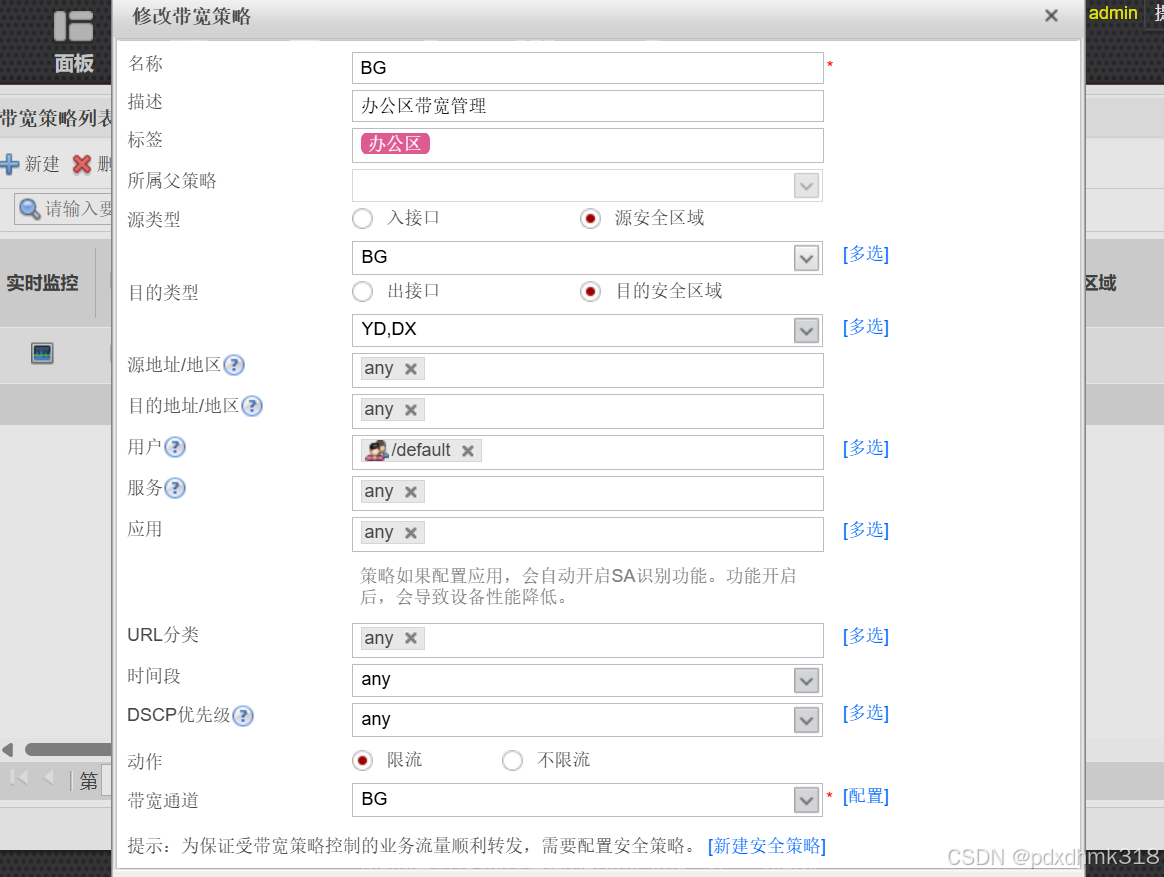

    配置办公区带宽策略:

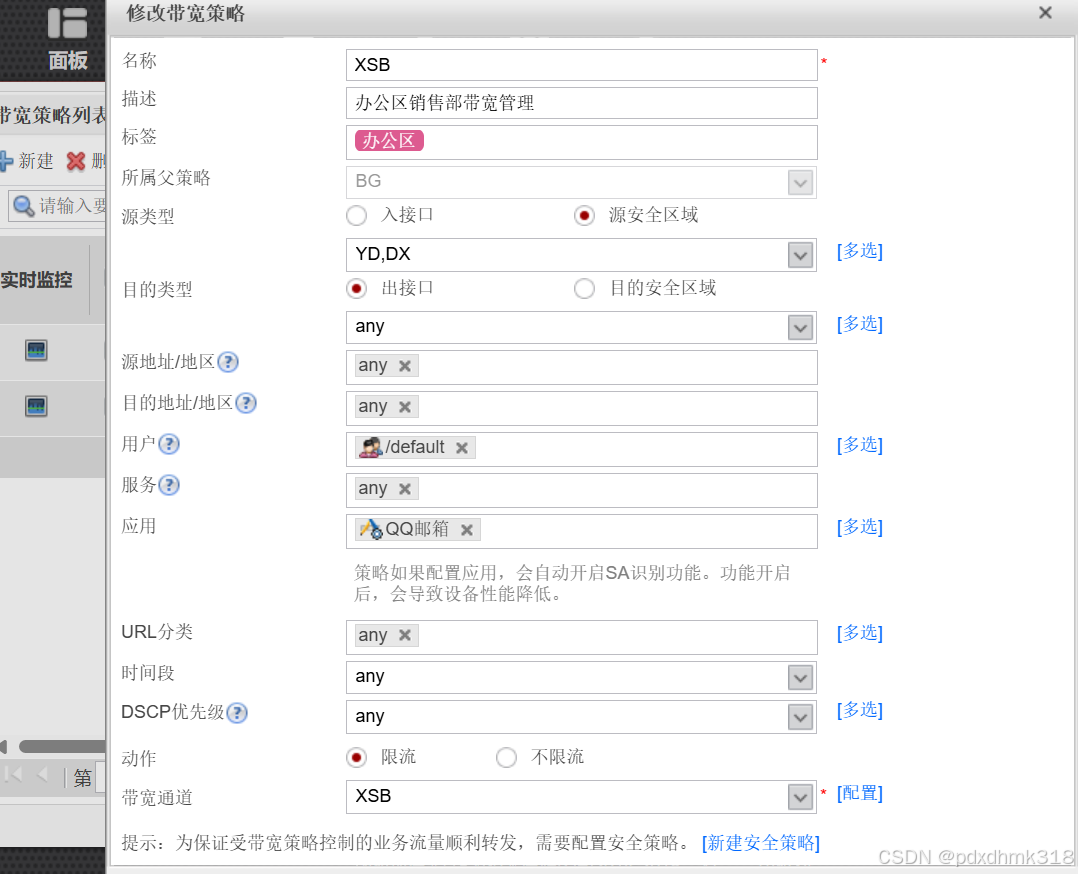

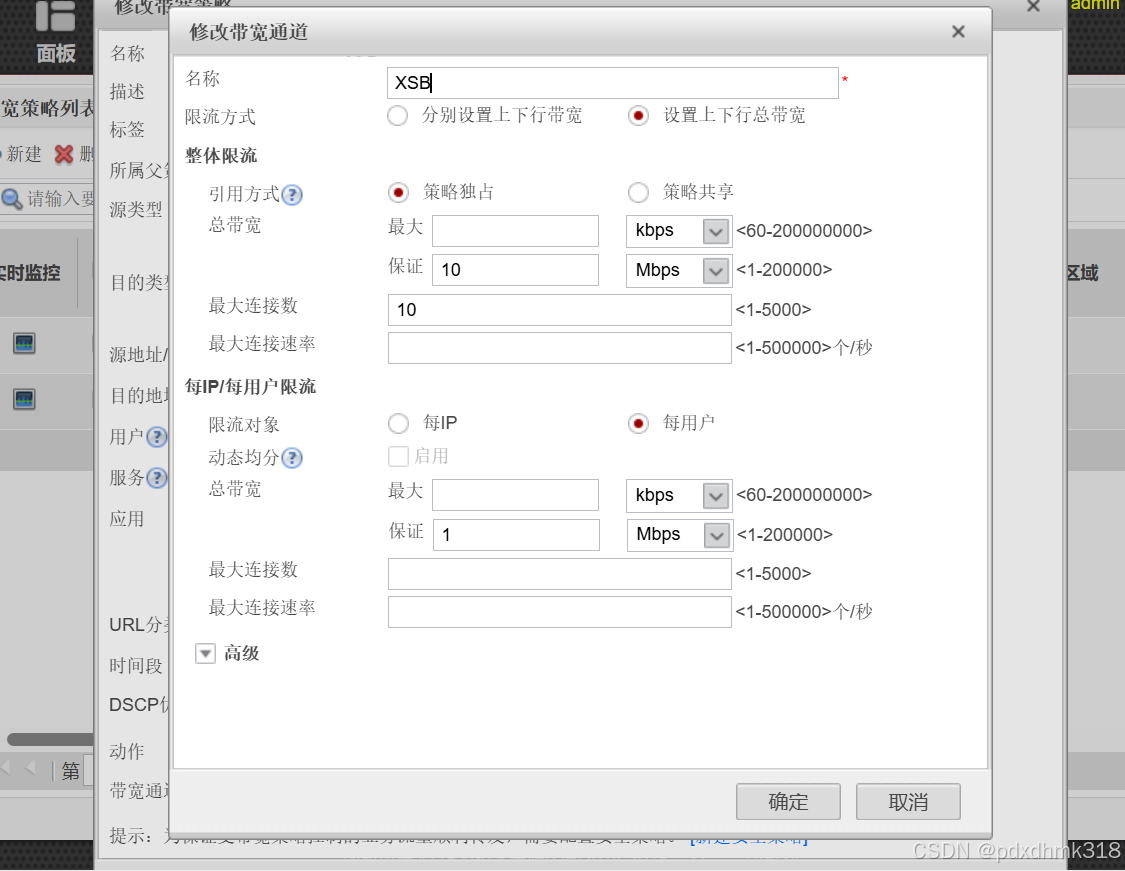

   3、销售部保证email应用在办公时间至少可以使用10M的带宽,每个人至少1M

(邮箱这里只选了一个因为我的屏幕小了,选多了截不下来,建议多选些)

    4、 移动链路采用的是100M的带宽,要求游客区用户仅能占用50M,并且基于在线地址进行动态均分

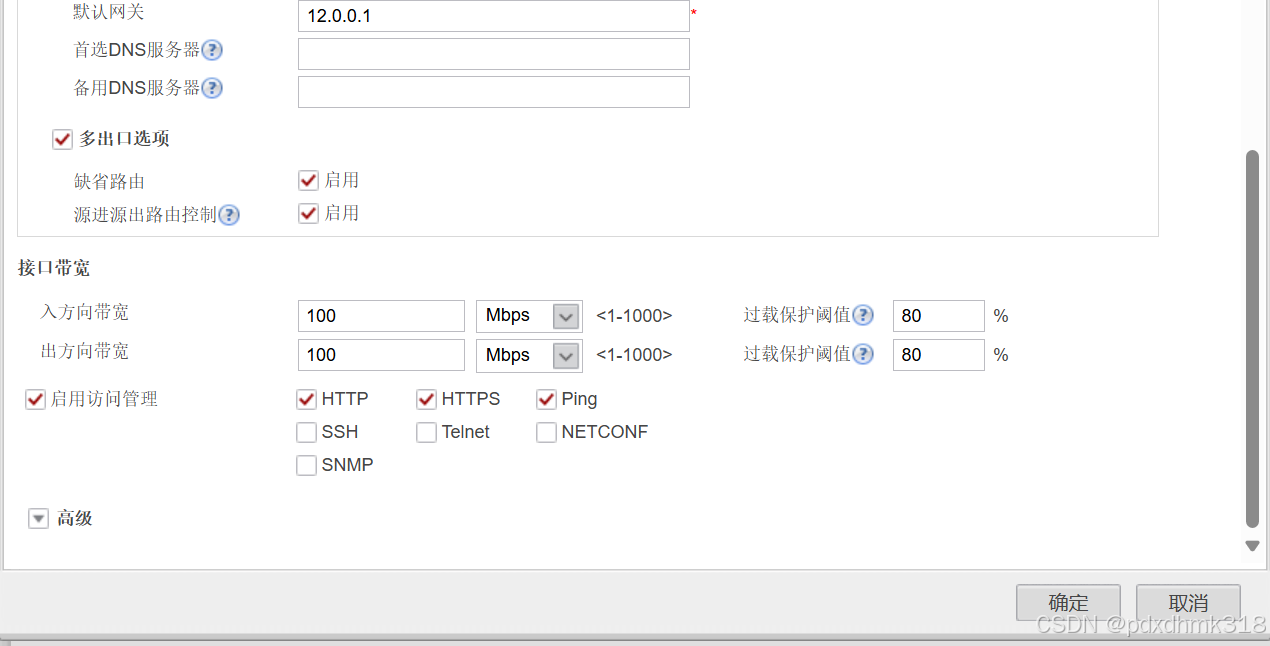

    移动带宽改为100M:

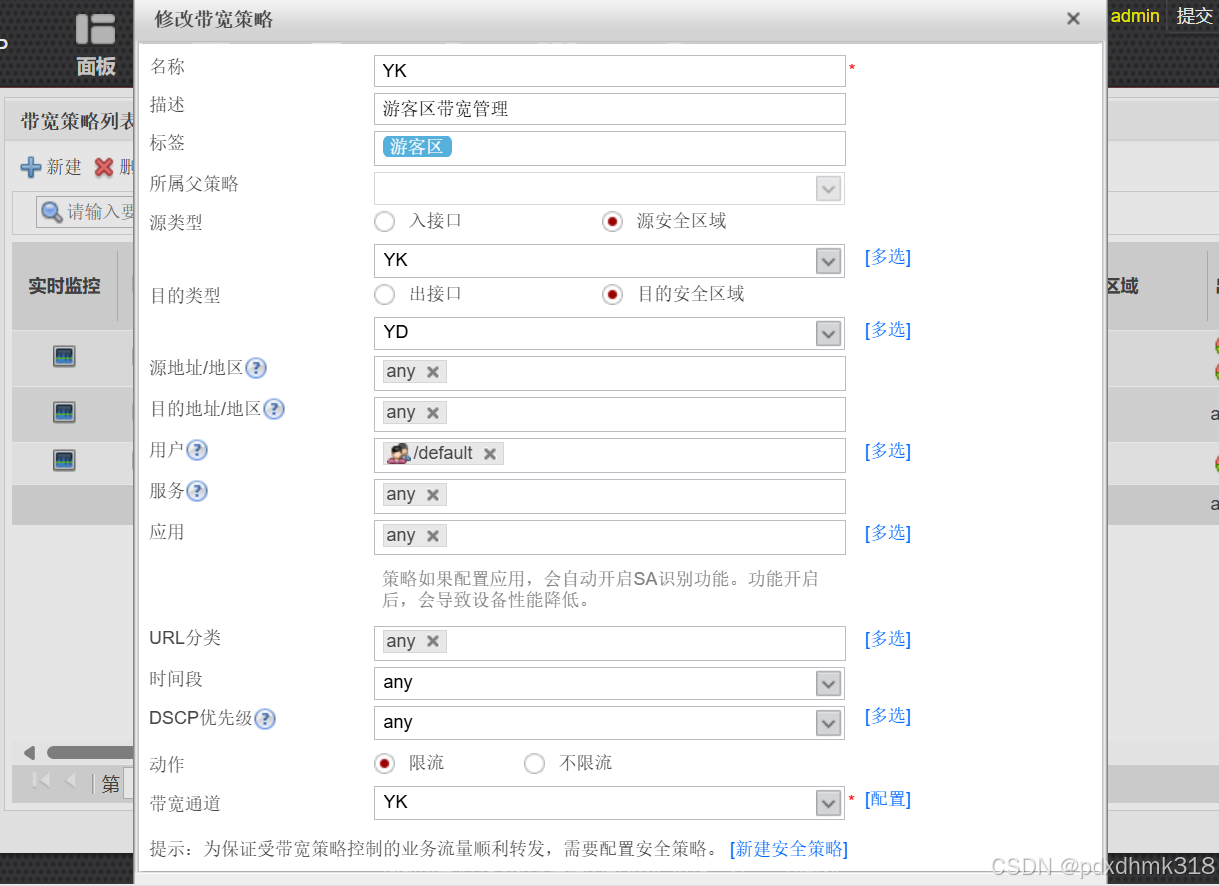

    配置游客区带宽策略:

     5、外网访问内网服务器,下行流量不超过40M,DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。

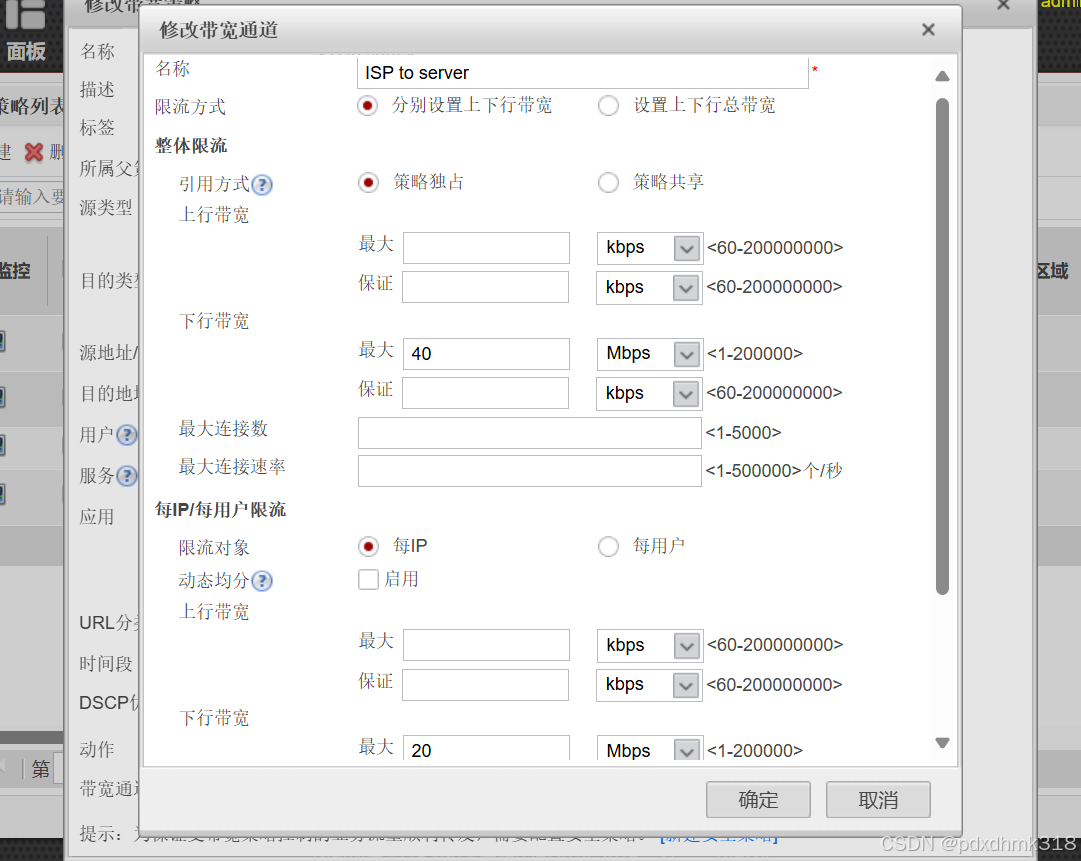

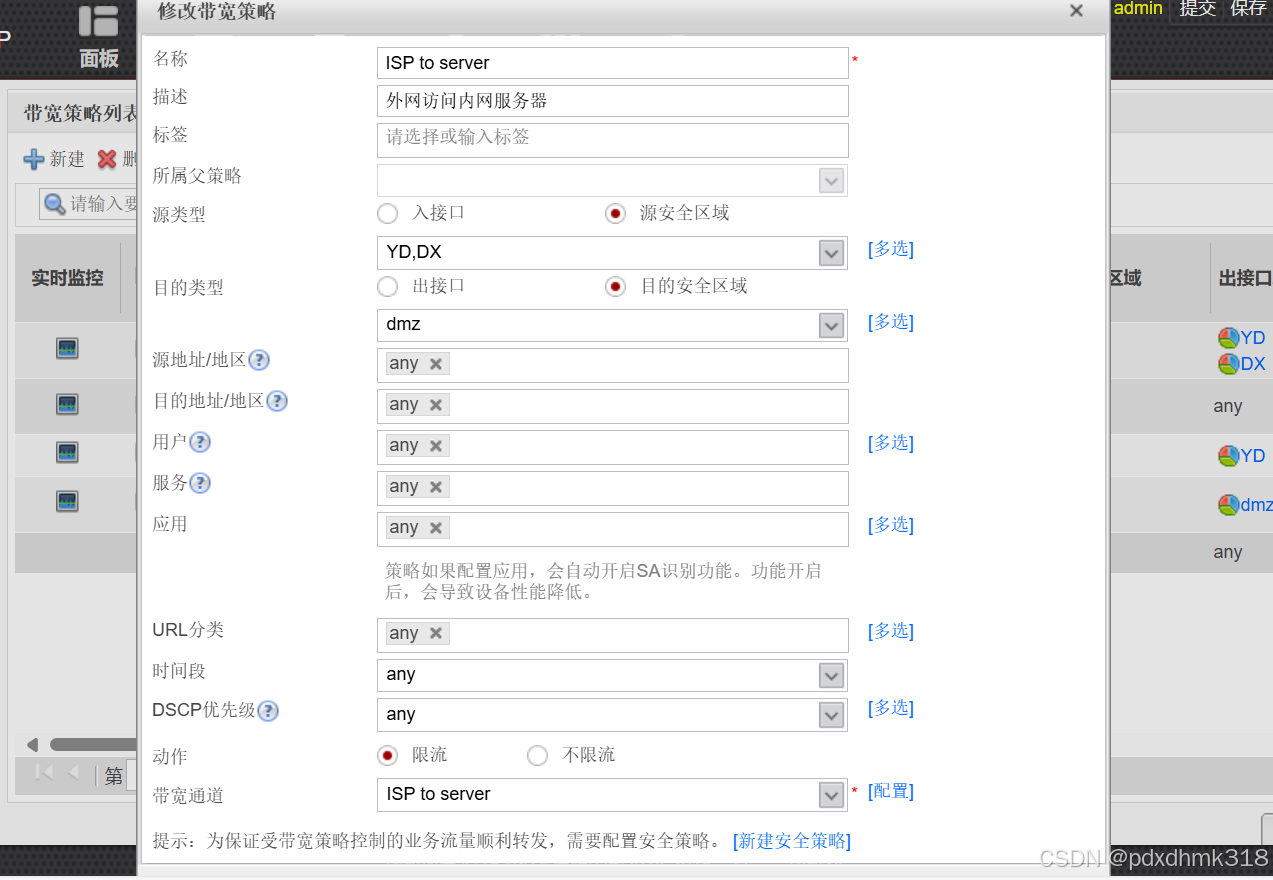

    配置外网到内网服务器带宽策略:
