大家好，我是山羊君Goat。

不管怎么设计，怎么学习硬件知识，都需要实战，硬件工程师设计PCB是必不可少的（大部分来说），本篇主要从最基本的电阻电容电感的PCB设计封装来说起，算是最基础的设计，也是不错的入门篇。

先来看一下成品图

首先打开PADS Layout软件，然后点击文件选择库，进行库中元素的添加，也就是需要画的电阻电容电感。

然后就进入了添加库文件的界面了，可以正式开始电阻电容电感的设计了，下面以电阻为例。

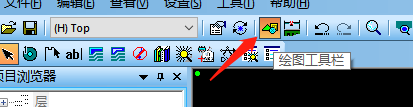

点击绘图工具栏，选中它，就可看到焊盘，2D线，文本，铜箔等设计元素

选择焊盘，也就是之后电阻的两个触点，刚点击下去它应该是圆形的（默认设置）。

左键双击可以对它进行属性的更改，这里叫“端点特性”，点击“焊盘栈”正式进入。

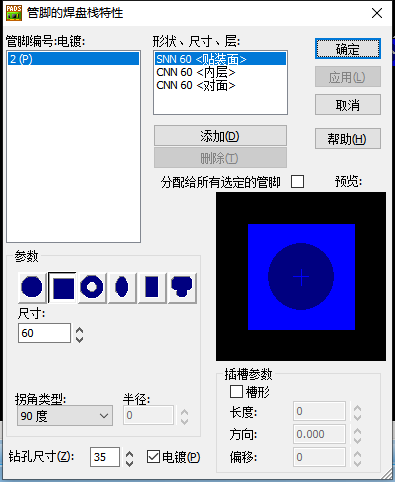

进入之后的界面如下图所示，它可以更改焊盘的形状，长度宽度，层级（内层外层贴装面选择）厚度等等。

设置X位置为-120，因为电阻有两个端点，另外一个端点和它对称就可以了，比如说设置为+120，Y的位置依然是0。

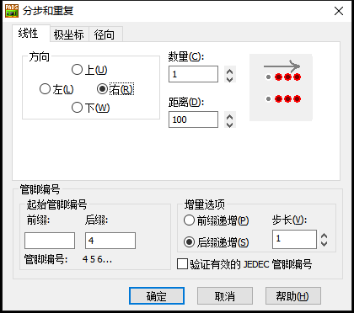

也可以选择分步和重复，来设置多个端点（不过这里电阻只需要用到两个就好了）。

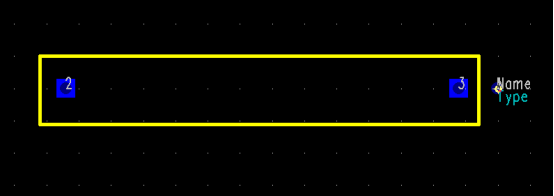

最后就是画2D线了，也就是丝印，这个只需要点击绘图工具栏的2D线即可，最后得到的效果图如下：

得到最后的封装图之后，再保存到自己的库就好了。

对于电感，电容的画法，和电阻的画法差不多，不过因为电感和电容部分是有极性的，所以如果有极性的话就需要额外用丝印进行特殊标记。

在保存完成之后，后期如果想再次使用到这个自己画好的电阻电容电感就可以直接来PCB的库中进行搜索选取，就可以直接使用。

后面会再更新对于三极管，多引脚IC的PCB封装教程，感谢关注。
