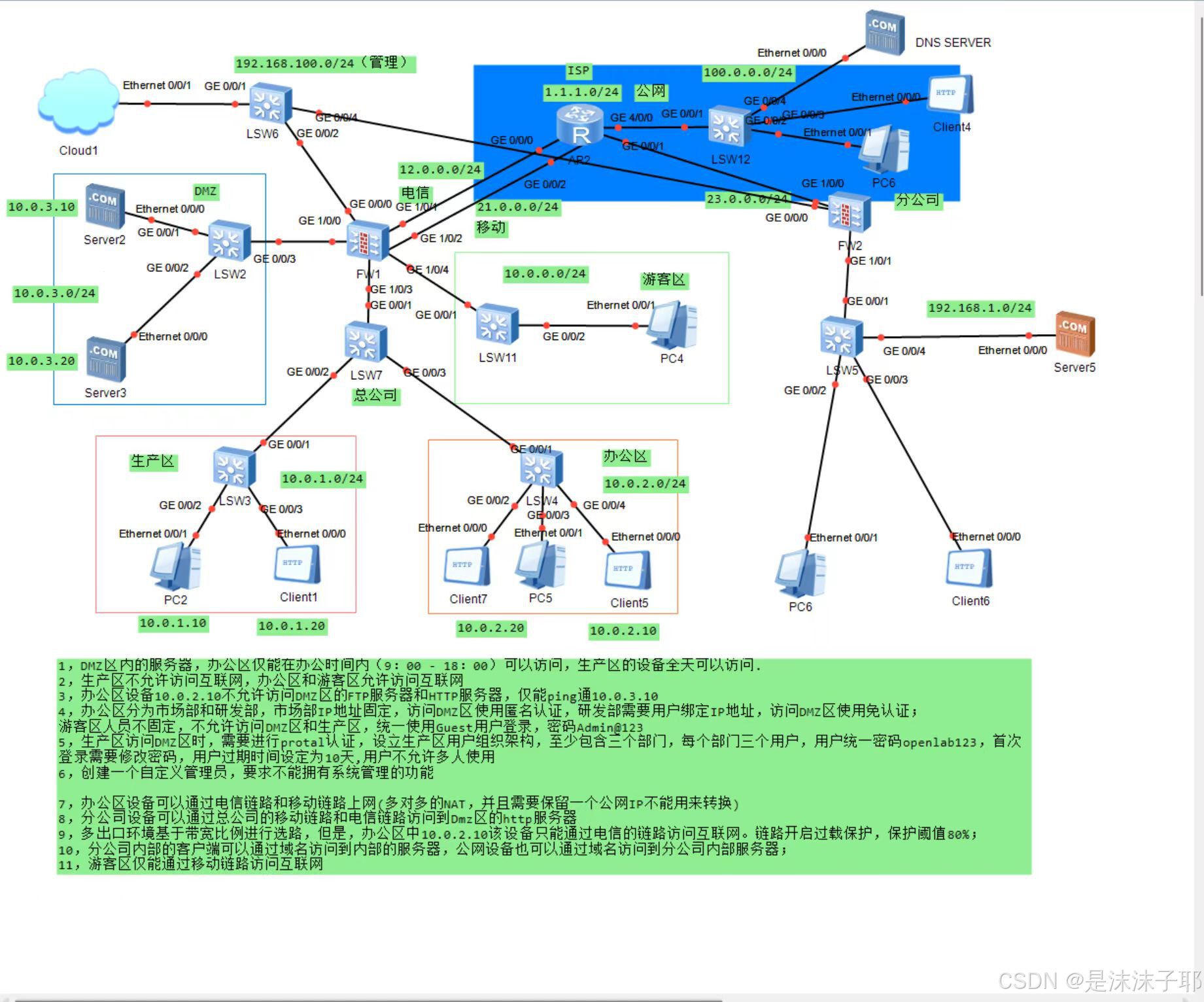

一、实验拓扑

二、实验要求

• 办公区设备可以通过电信链路和移动链路上网(多对多的NAT，并且需要保留一个公网IP不能用来转换)
• 分公司设备可以通过总公司的移动链路和电信链路访问到Dmz区的http服务器
• 多出口环境基于带宽比例进行选路，但是，办公区中10.0.2.10该设备只能通过电信的链路访问互联网。链路开启过载保护，保护阈值80%
• 分公司内部的客户端可以通过域名访问到内部的服务器，公网设备也可以通过域名访问到分公司内部服务器
• 游客区仅能通过移动链路访问互联网

三、实验思路

• 新建NAT策略，做从办公区的NAT经过移动和电信上网
• 在总公司上配置端口映射，基于12.0.0.2和21.0.0.2与私网的10.0.3.10的映射关系；然后在fw2上配置NAT策略
• 禁止通过移动端的10.0.2.10的安全策略；多出口环境基于带宽比例进行选路，链路开启过载保护，保护阈值80%

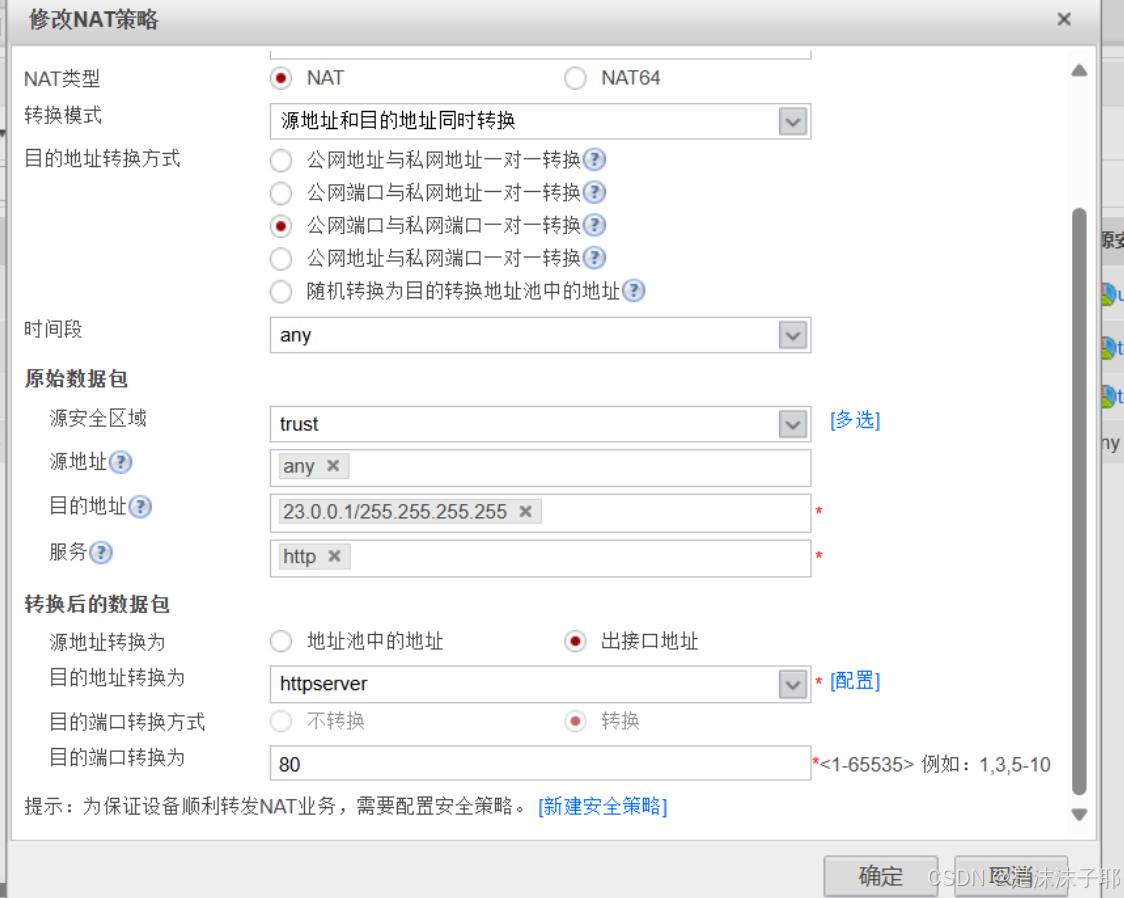

• 公网与分公司做个端到端的目标NAT；分公司内部通过公网域名访问内部服务器
• 游客区写一条NAT（只针对移动做一条easy ip）

四、实验步骤

配IP地址和环回测试

[R1-GigabitEthernet0/0/0]ip add 12.0.0.2 24  [R1-GigabitEthernet0/0/2]ip add 21.0.0.2 24

网关配置

[r1-GigabitEthernet4/0/0]ip add 100.0.0.1 24

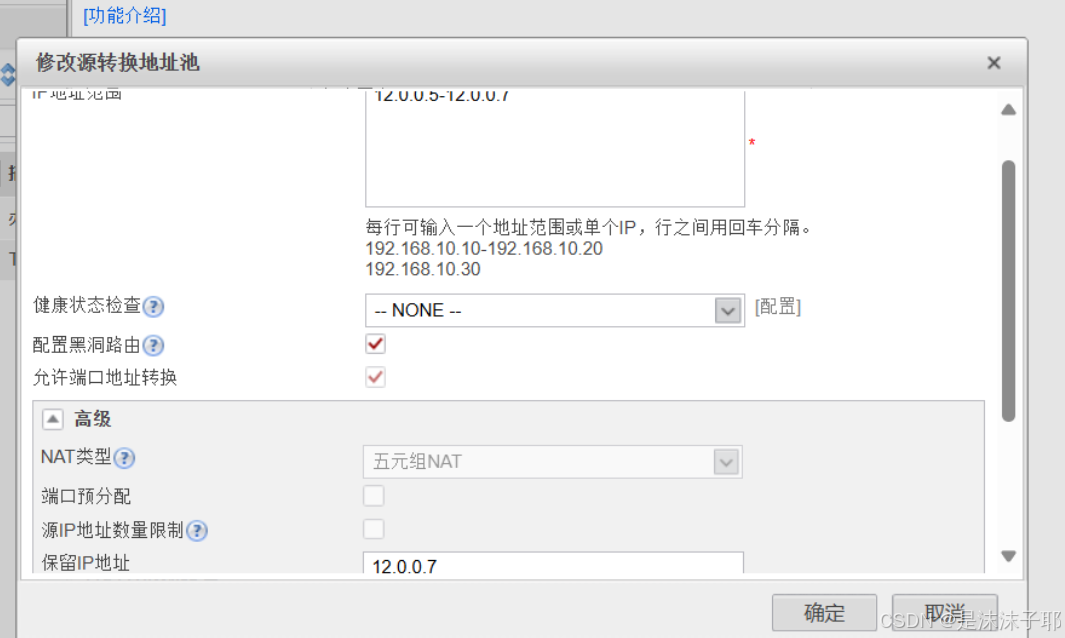

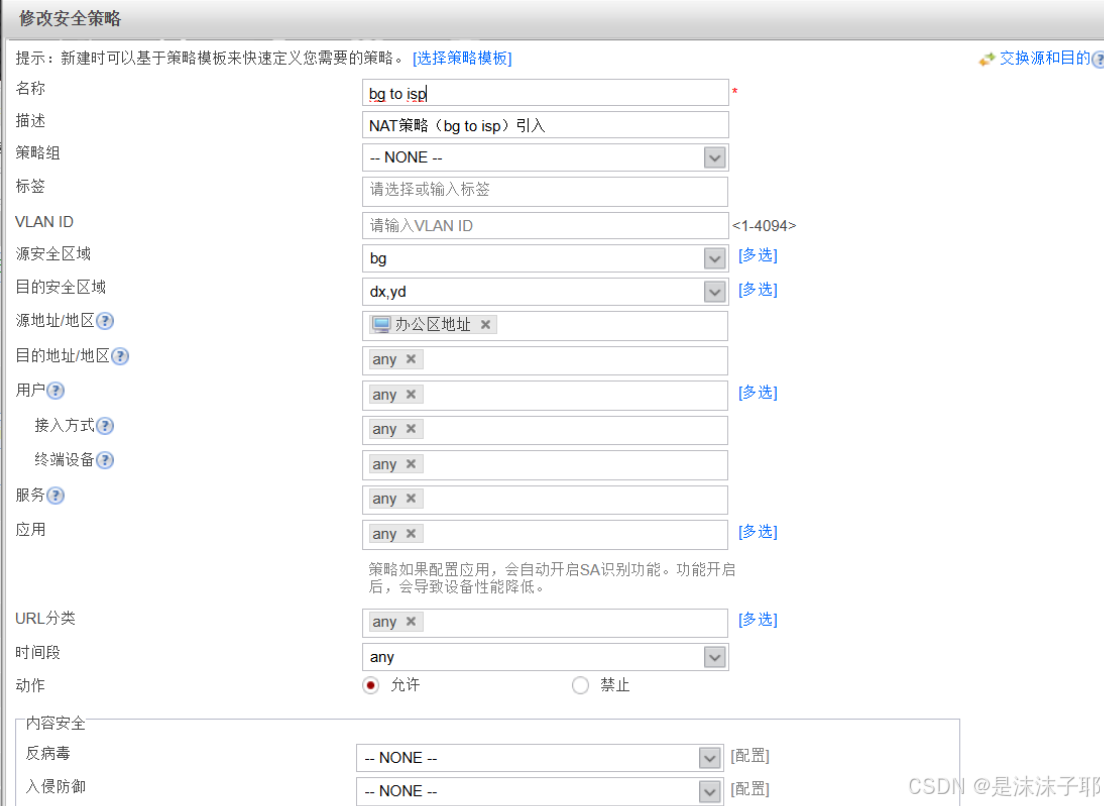

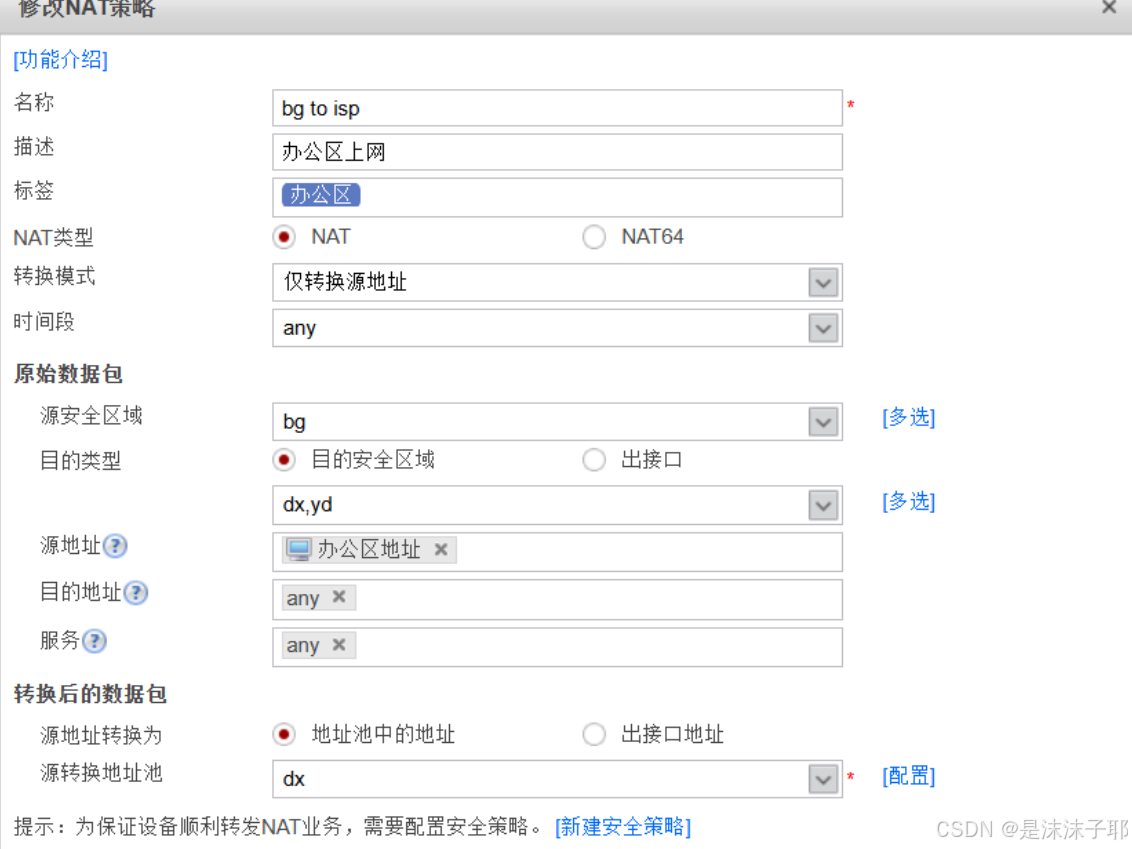

配置到电信的NAT策略和安全策略

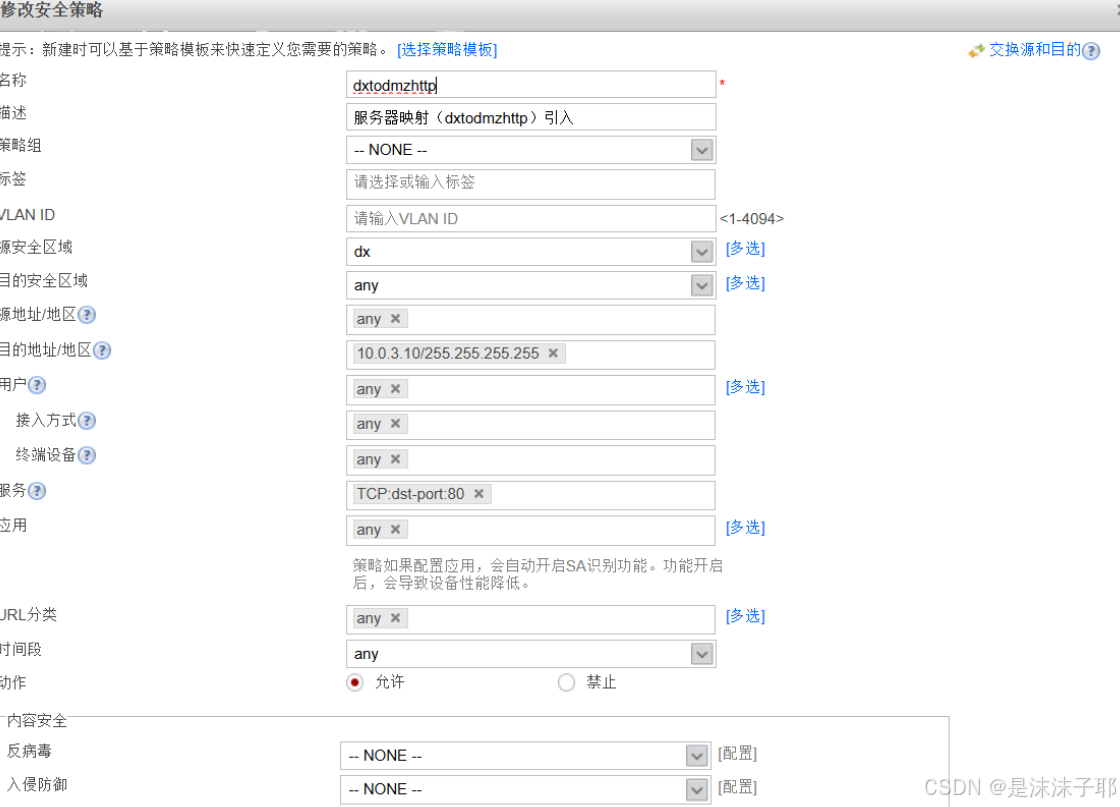

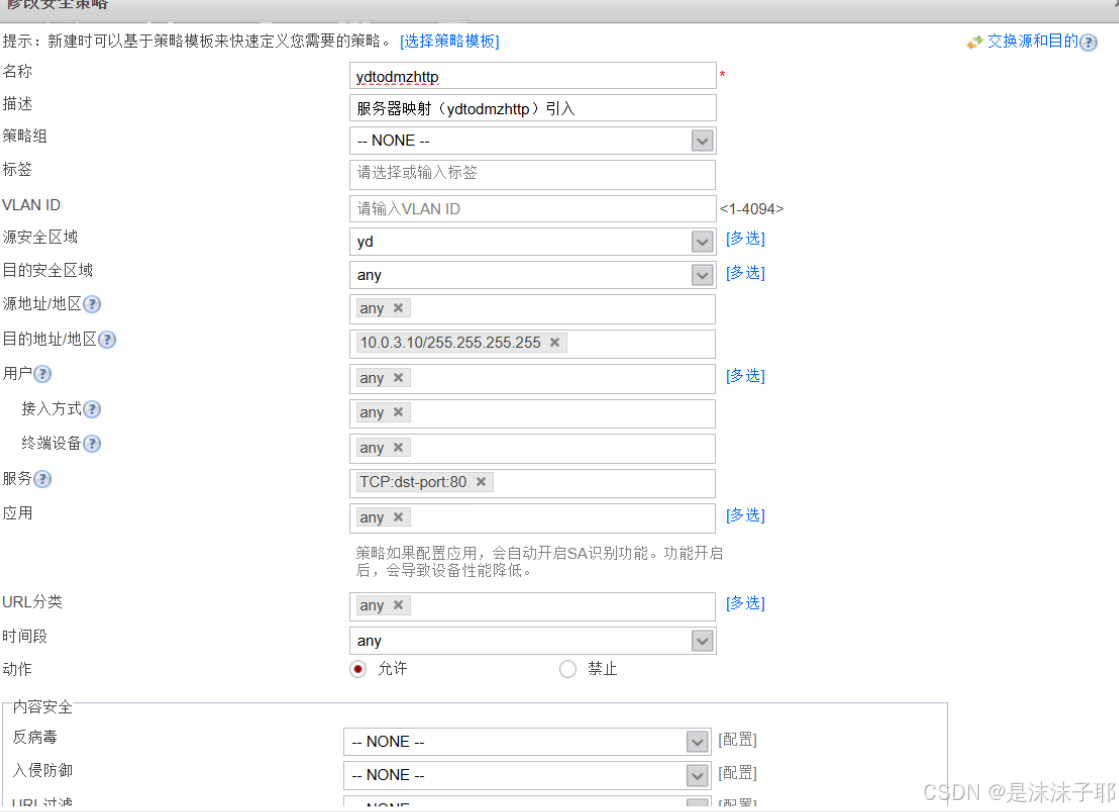

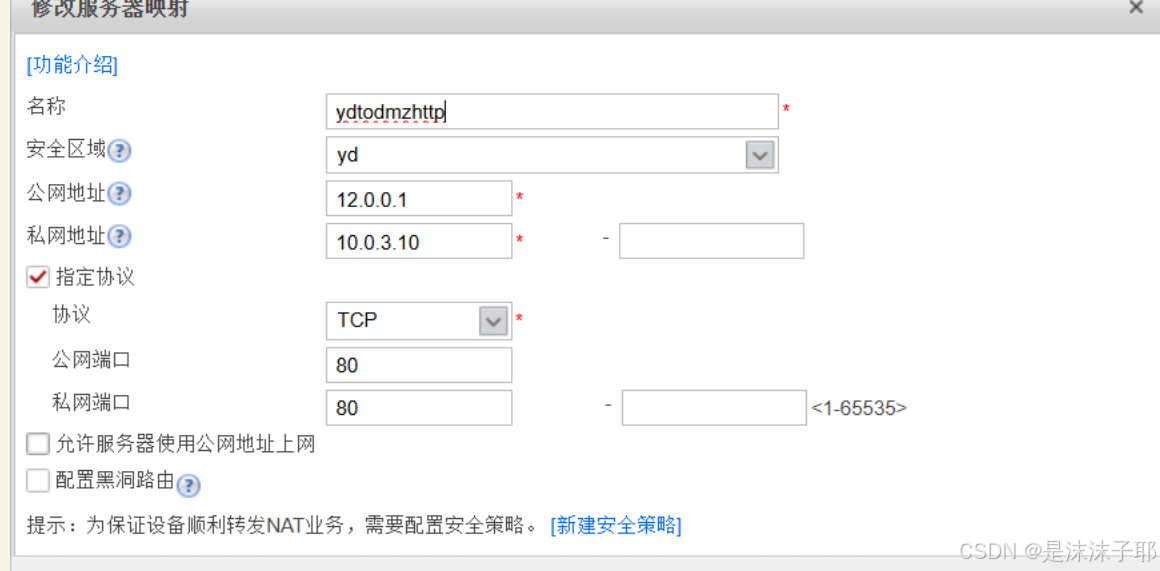

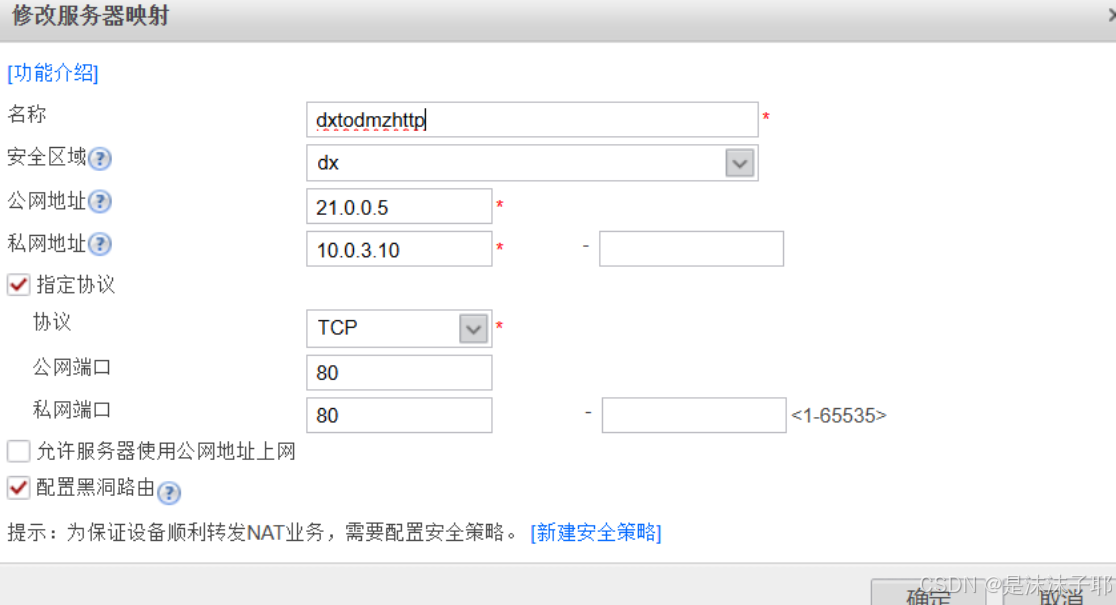

配置服务器映射

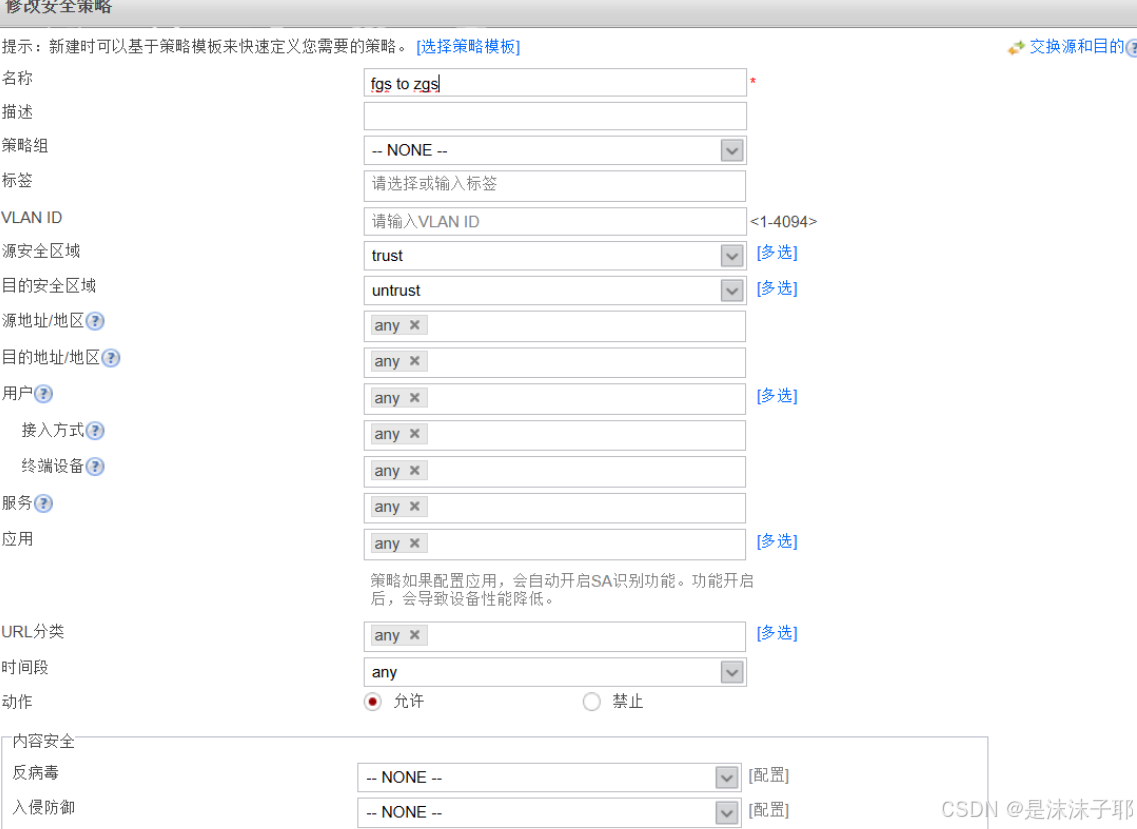

配置分公司防火墙

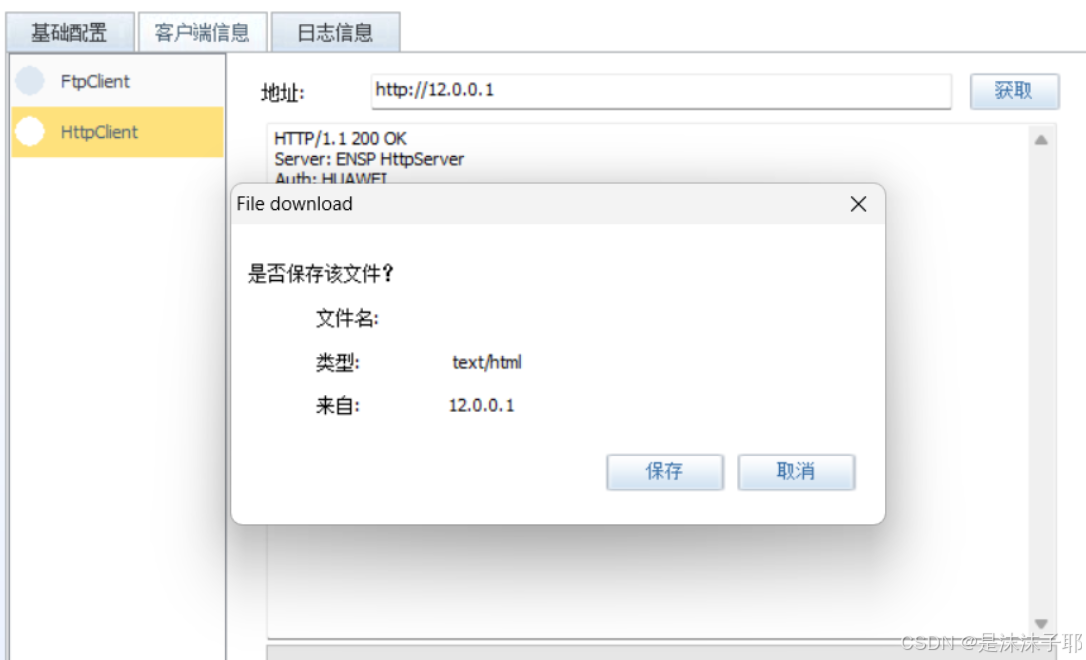

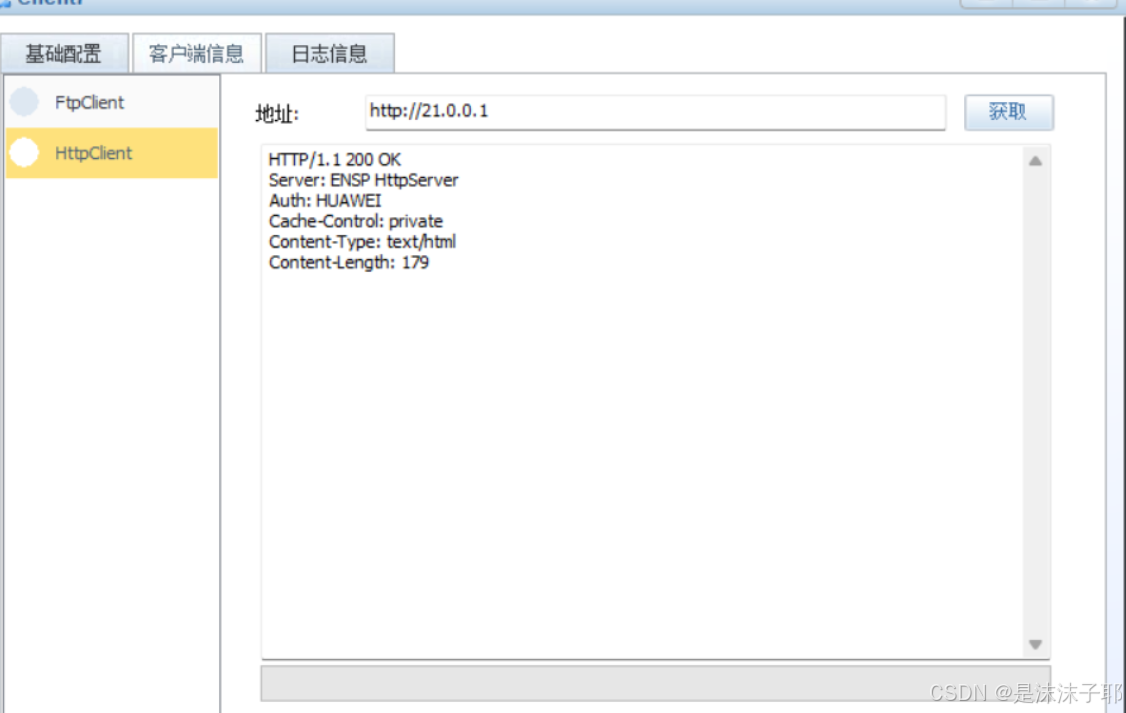

测试

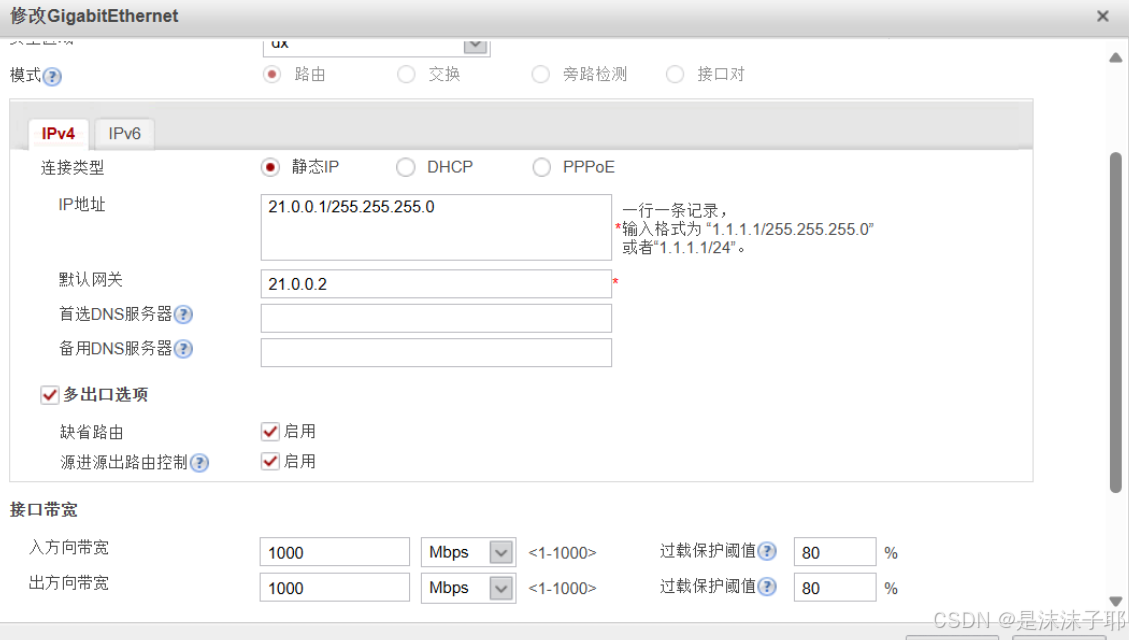

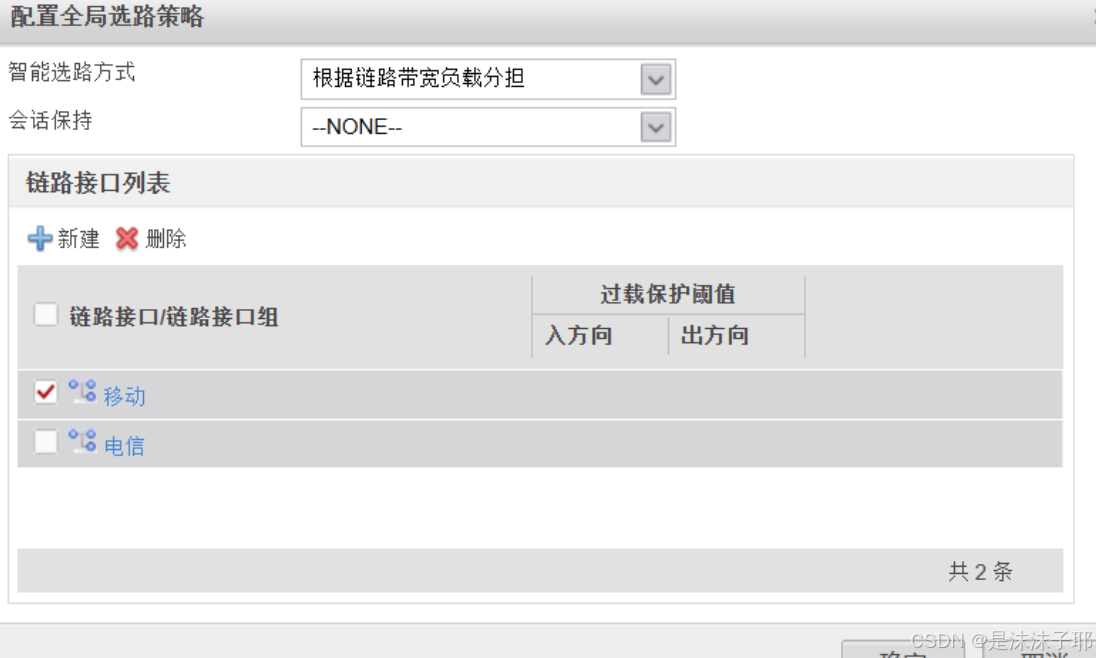

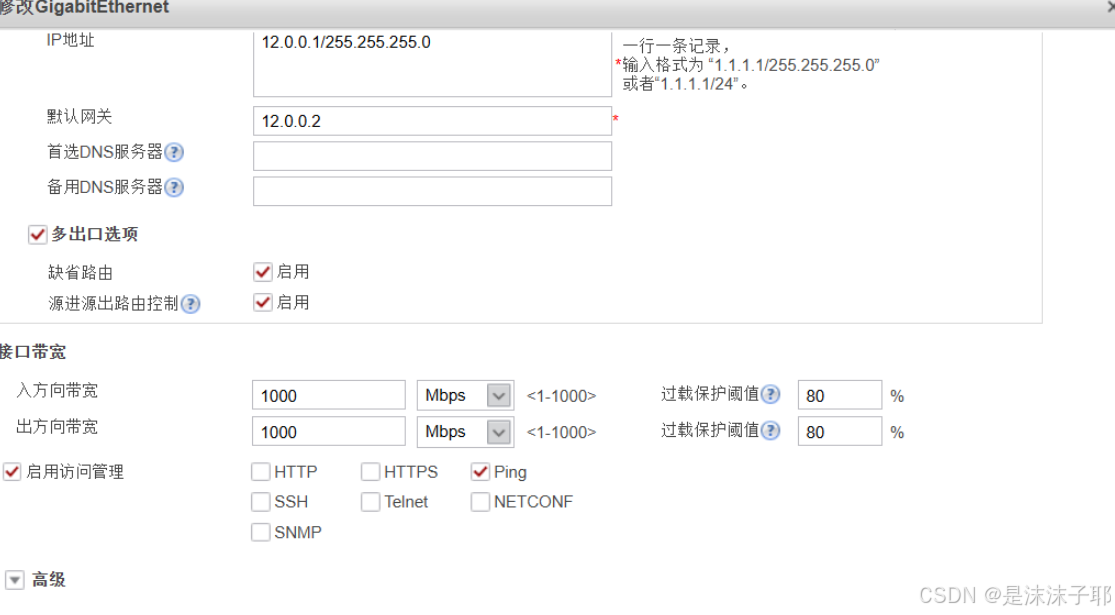

多出口环境选路，开启过载保护

多出口环境基于带宽比例进行选路，但是，办公区中10.0.1.10该设备只能通过电信的链路访问互联网。链路开启过载保护，保护阈值80%

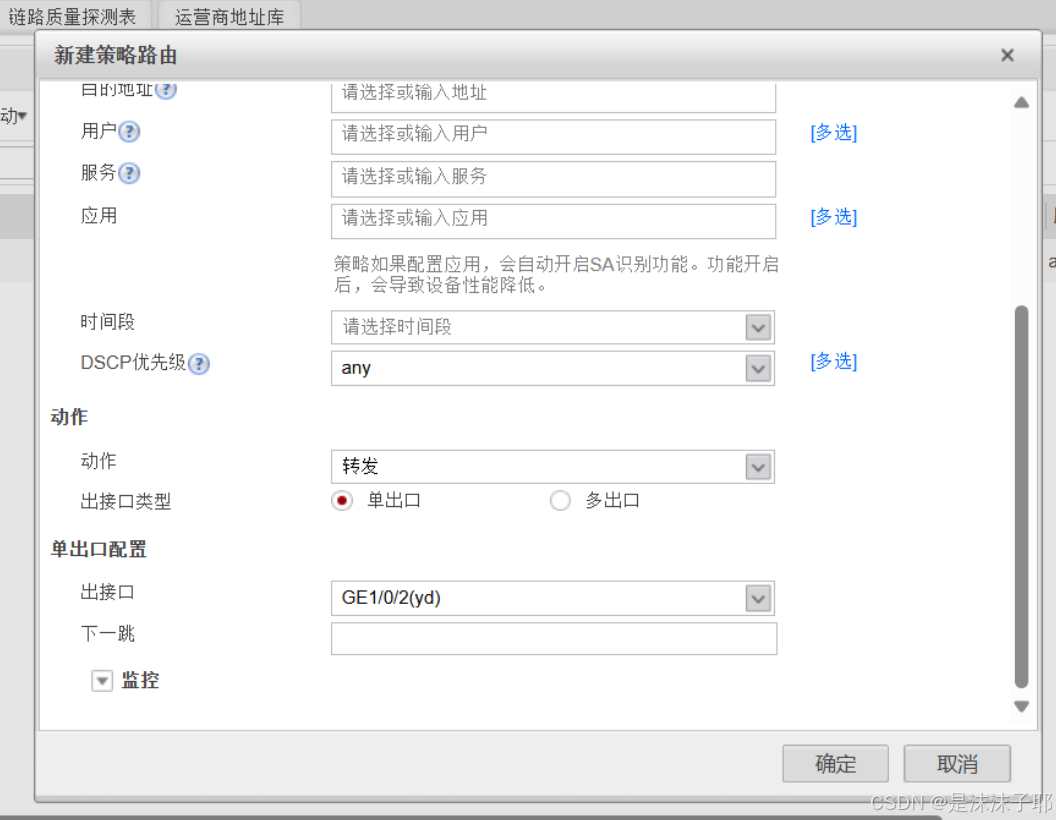

使用策略路由禁止访问移动

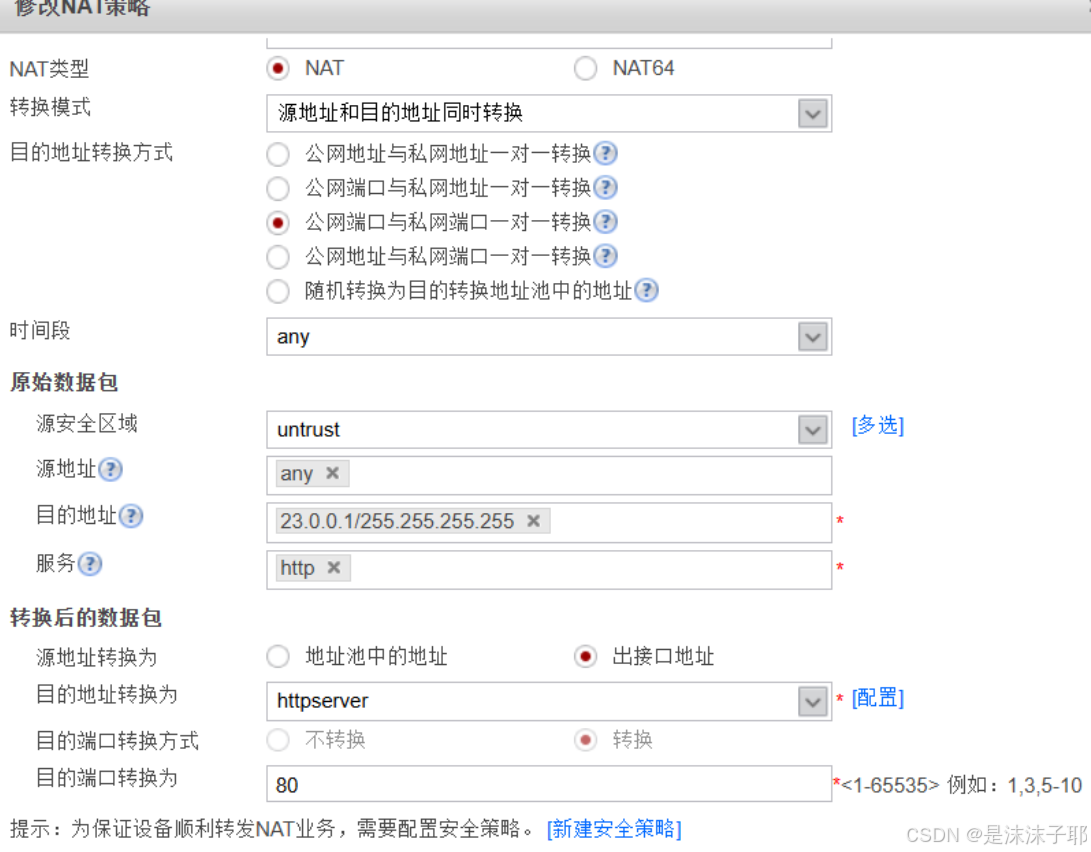

分公司内部通过公网域名访问内部服务器

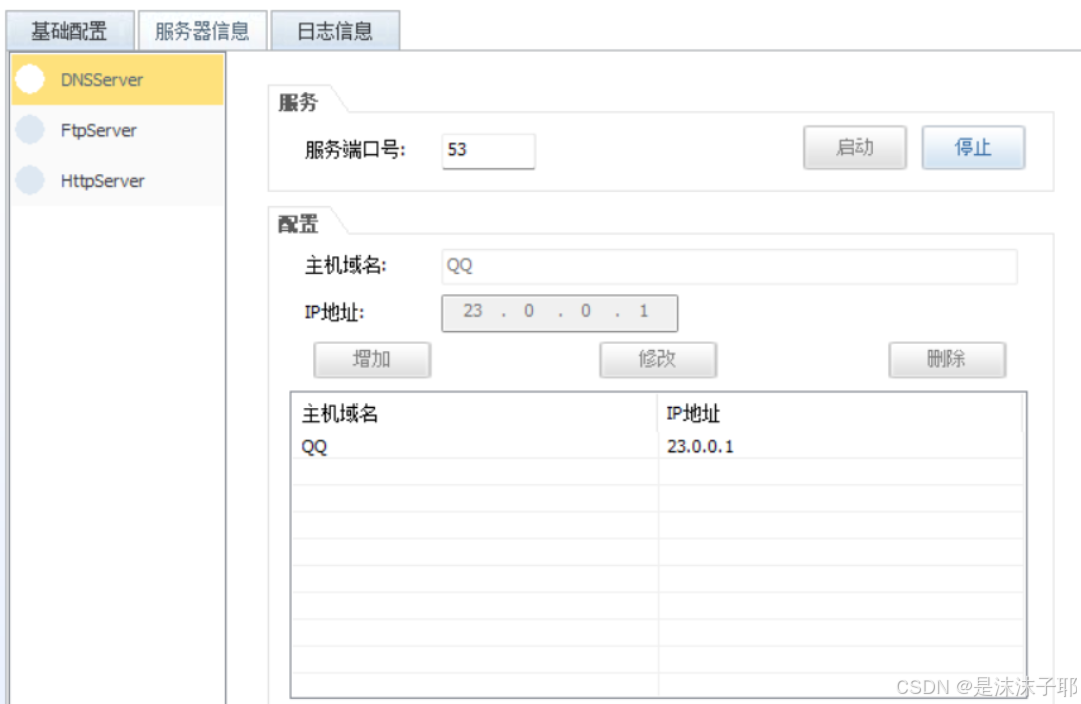

配置DNS服务器

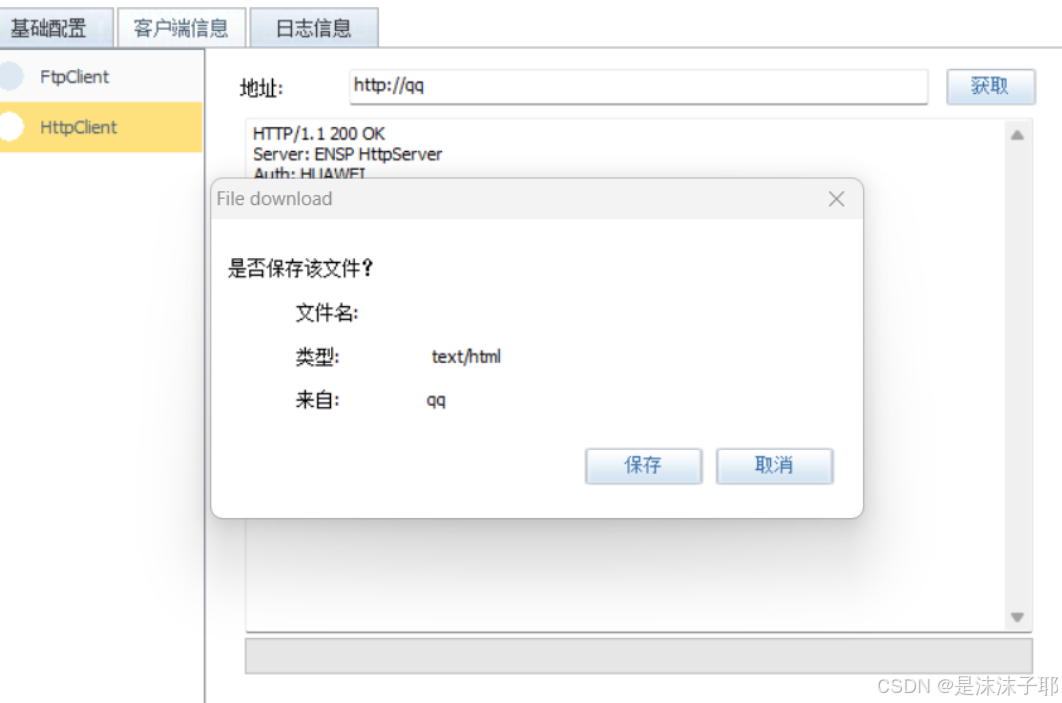

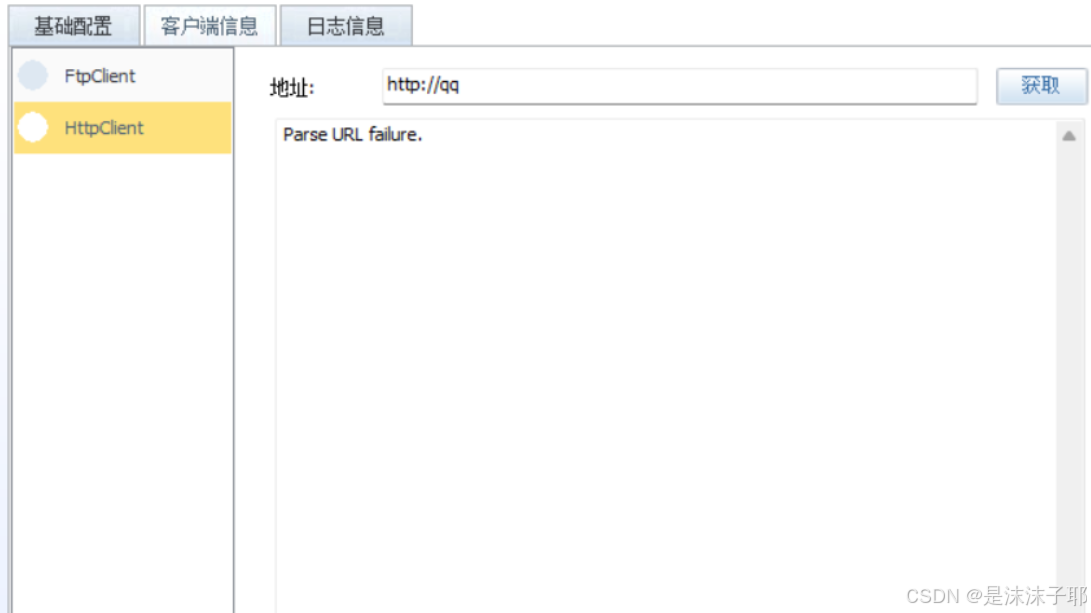

测试

分公司服务器

公网客户端

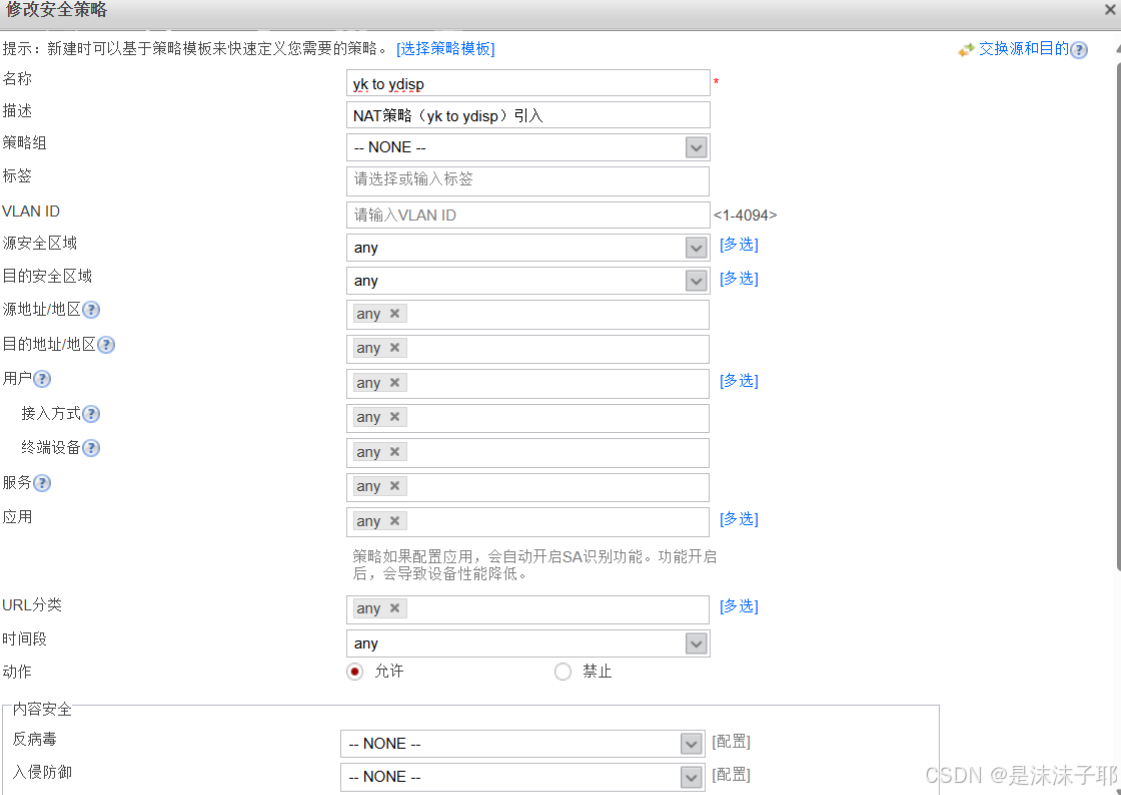

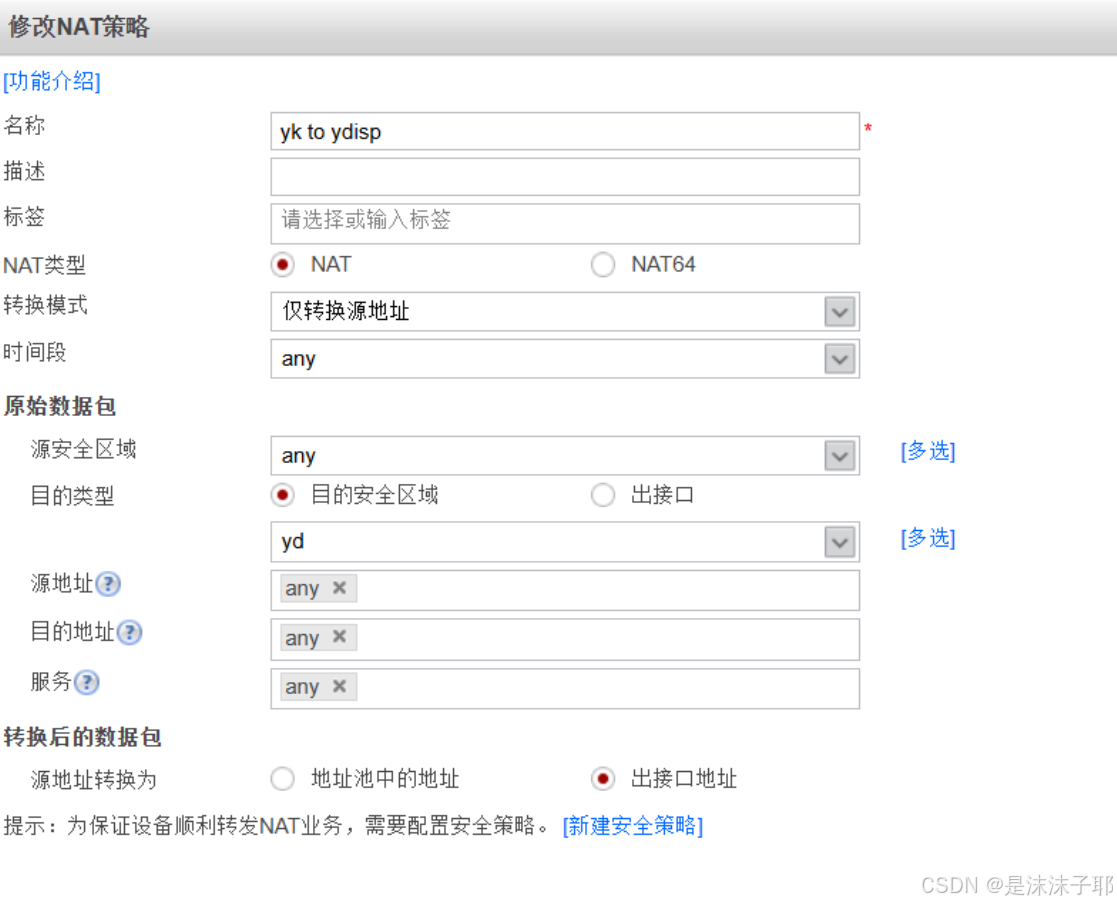

游客区写NAT（通过移动链路访问互联网）
