• 实验目的：

1. 熟悉7段数码管显示译码电路的设计。
2. 掌握数码管显示原理及静态、动态扫描电路的设计。

• 实验任务：

1. 基本任务1：利用FPGA硬件平台上的4位数码管做静态显示，用SW3-0输入BCD码，用SW7-4控制数码管位选；
2. 基本任务2：利用FPGA硬件平台上的4位数码管显示模10计数结果（以1S为节拍）；
3. 基本任务3：利用FPGA硬件平台上的6位数码管显示模100计数结果（以1S为节拍）；
4. 拓展任务1：对7448译码结果中的“6”和“9”进行补段；
5. 拓展任务2：用按键控制计数器从0-9计数，4位数码管显示计数结果；（注意按键消抖）
6. 拓展任务3：dig_select、decoder和code_select三个模块做波形仿真。（注意输入设置）

• 任务1指导（重点掌握数码管的静态显示原理和译码电路的设计）

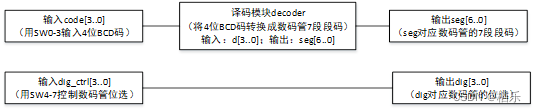

1. Top-level设计

    2.译码模块decoder设计

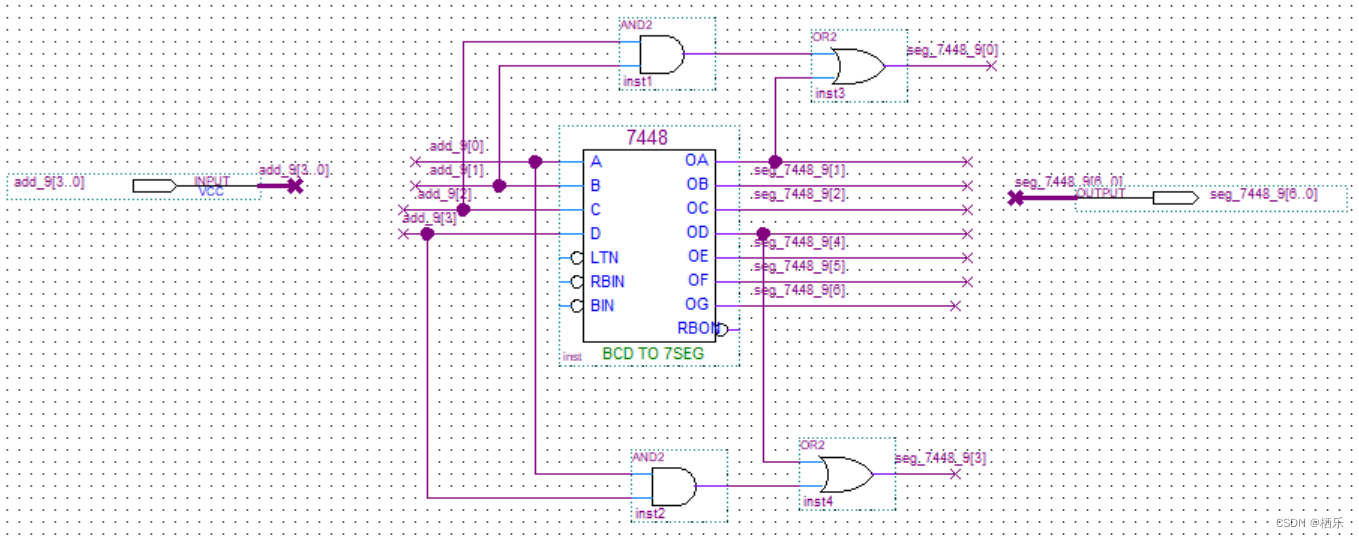

7448为共阴极数码管译码器，可将4位8421BCD码译为七位段码，驱动共阴数码管以十进制数形式显示数字字形。

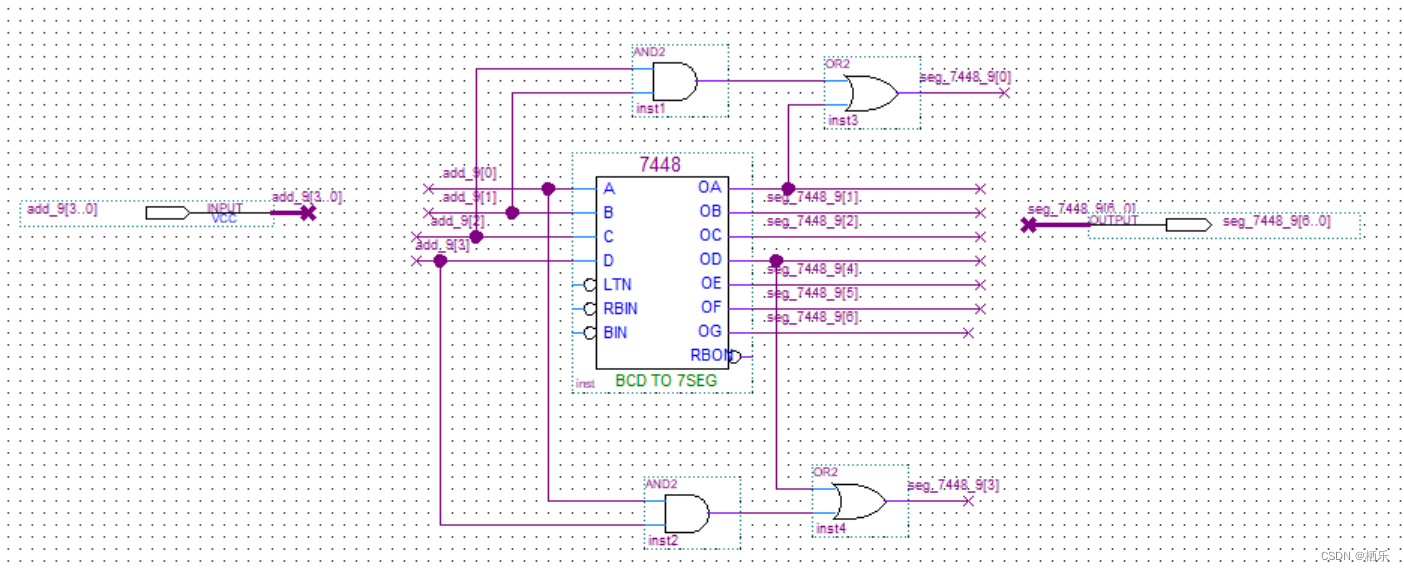

（拓展任务1：对7448译码结果中的“6”和“9”进行补段）

• 任务2

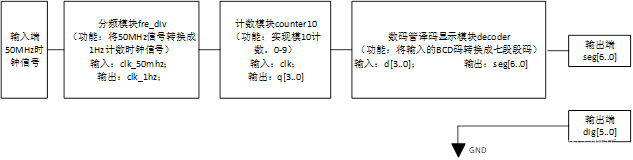

1. Top_level设计：根据任务要求，需要一个秒信号产生模块，一个模10的计数模块以及一个译码显示模块：秒信号产生模块将开发板上的50MHz信号分频为1Hz信号，用作模10计数模块的时钟；模10电路完成0000-1001的计数，计数结果送译码模块；译码模块将4位BCD码转化为7段数码管段码。以上模块就是我们在之前的实验中已经设计过的：fre_div、cnt10、decoder。

1. 任务3（重点掌握数码管的动态显示原理及动态扫描电路的设计）

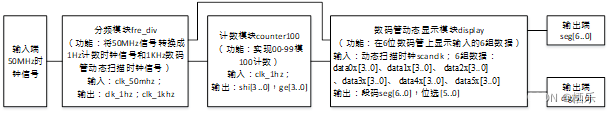

• 顶层电路框架设计

由分频模块fre_div，计数器模块counter100，动态显示模块diaplay构成。分频模块fre_div将可将实验平台晶体振荡器提供的50MHz时钟信号分频，输出500Hz，1KHz及 1Hz三种信号备用，conter100模块实现模100计数功能，display模块为数码管动态显示模块，实现计数数字在6位数码管上的动态显示。

 任务3顶层设计

• 分频器模块fre_div

该模块已经在之前的实验中设计完成，请将设计文件和封装文件拷贝至当前工程文件夹待用。

• 计数器模块counter100

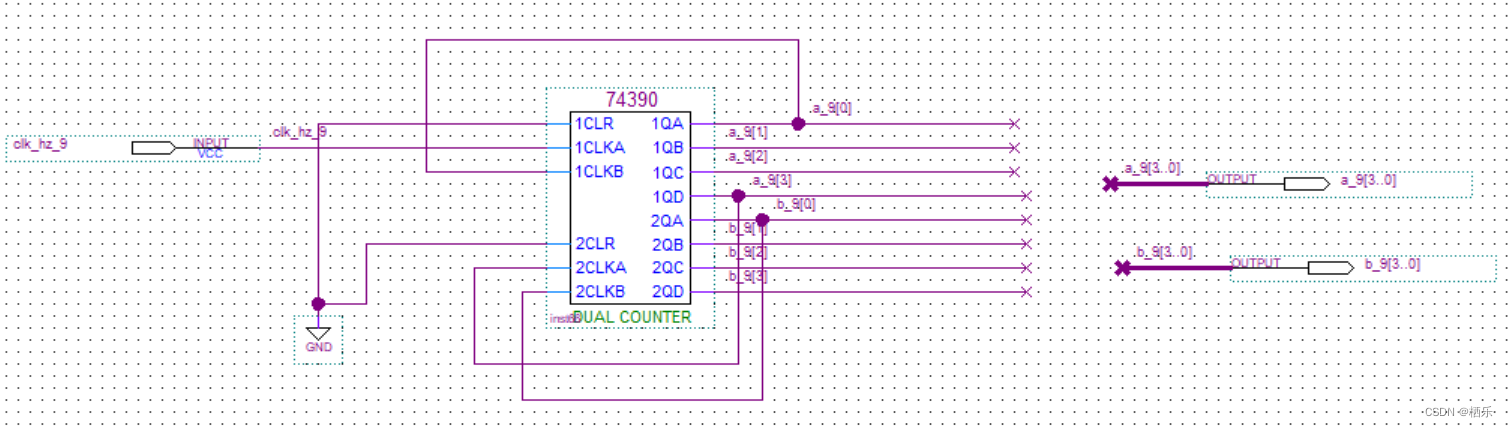

可使用74390设计实现00-99的模100计数。输入1Hz时钟信号，输出shi[3..0]和ge[3..0]。

• 数码管动态显示模块display

该模块主要功能是通过数码管的动态扫描实现6位数码管显示计数结果，本模块由扫描模块scan_cnt6，位选控制模块dig_select，数据选择控制模块code_select以及译码模块decoder构成，如图9-5所示。

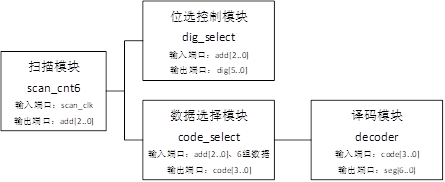

display模块功能框图

• 扫描模块（scan_cnt6）：产生dig_select和code_select模块所需要的地址信息，扫描时钟决定位选信号和数据切换的速度。

• 位选控制模块：在地址端的控制下，产生位选信号。

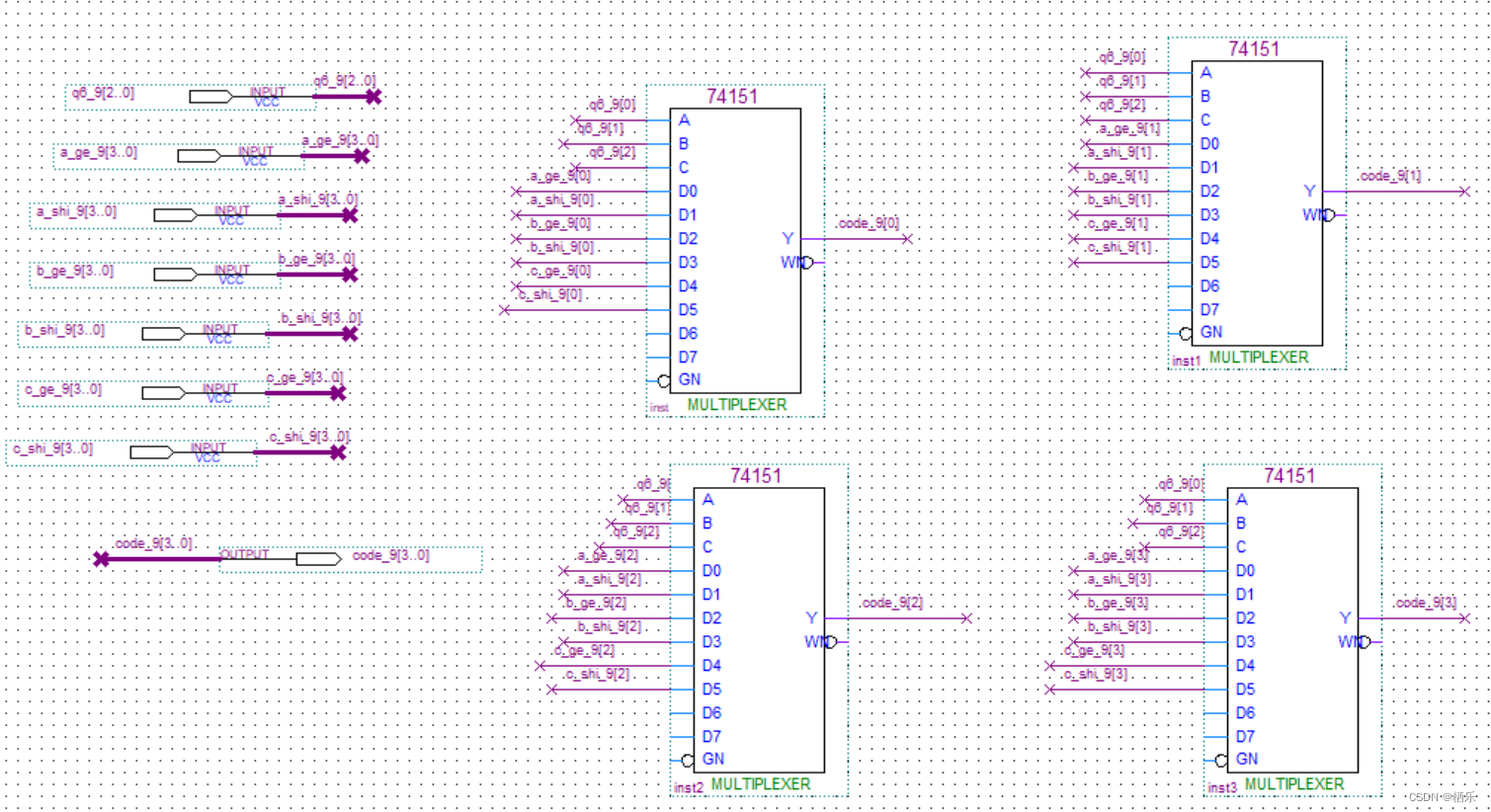

• 数据选择模块（code_select）：输入6组数据，每组数据4bit，本模块完成在地址端的控制下从6组数据当中选择1组输出。
• 译码模块（decoder）：本模块实现将从code_select模块送过来的4位BCD码转换为共阴数码管的段码数据。

①扫描模块（scan_cnt6）的设计

模块输入端口：scan_clk；  模块输出端口：add[2..0]

②位选控制模块（dig_select）的设计

模块输入端口：add[2..0];    模块输出端口：dig[5..0]

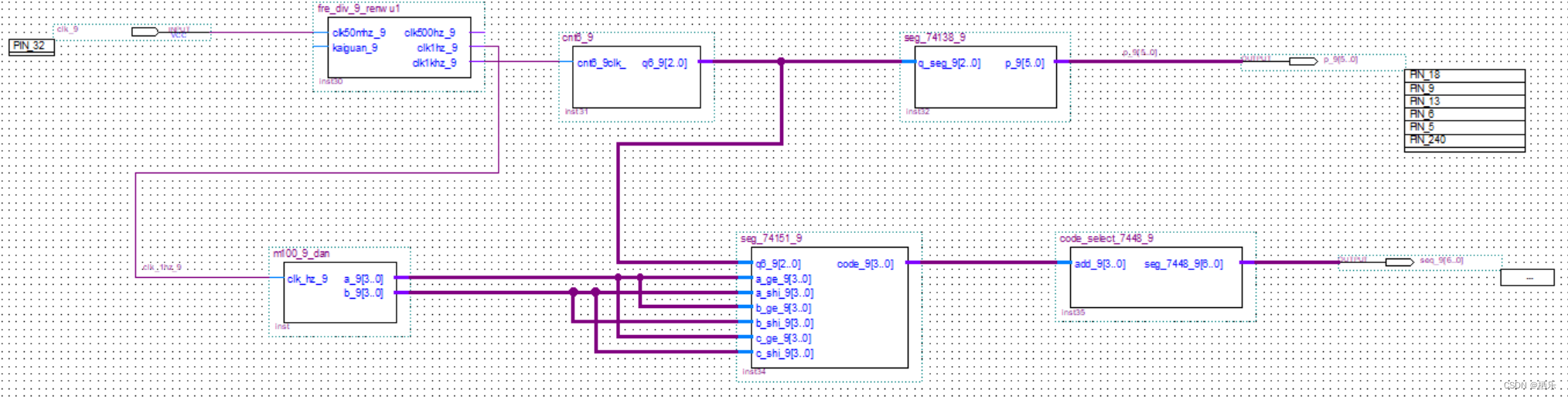

[ 顶层设计图 ]

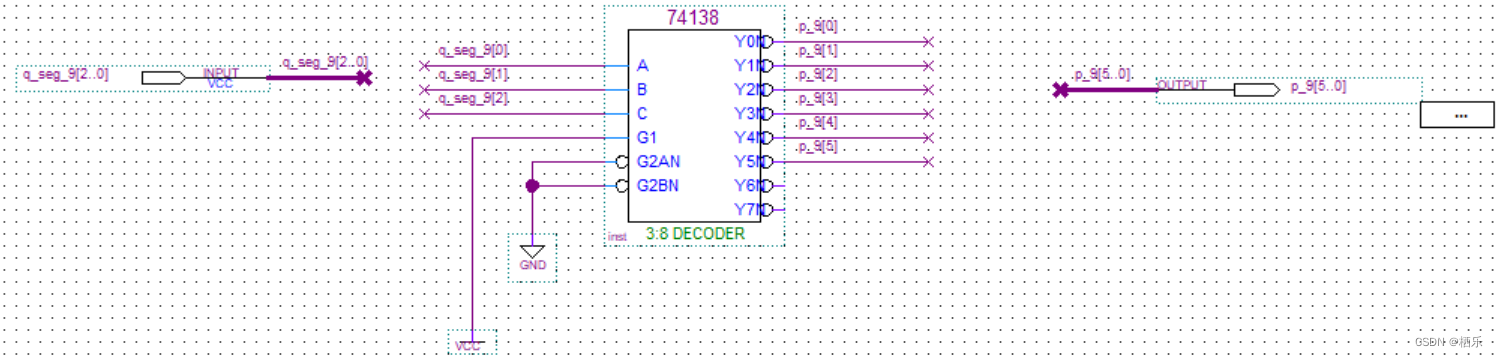

seg_74138_9

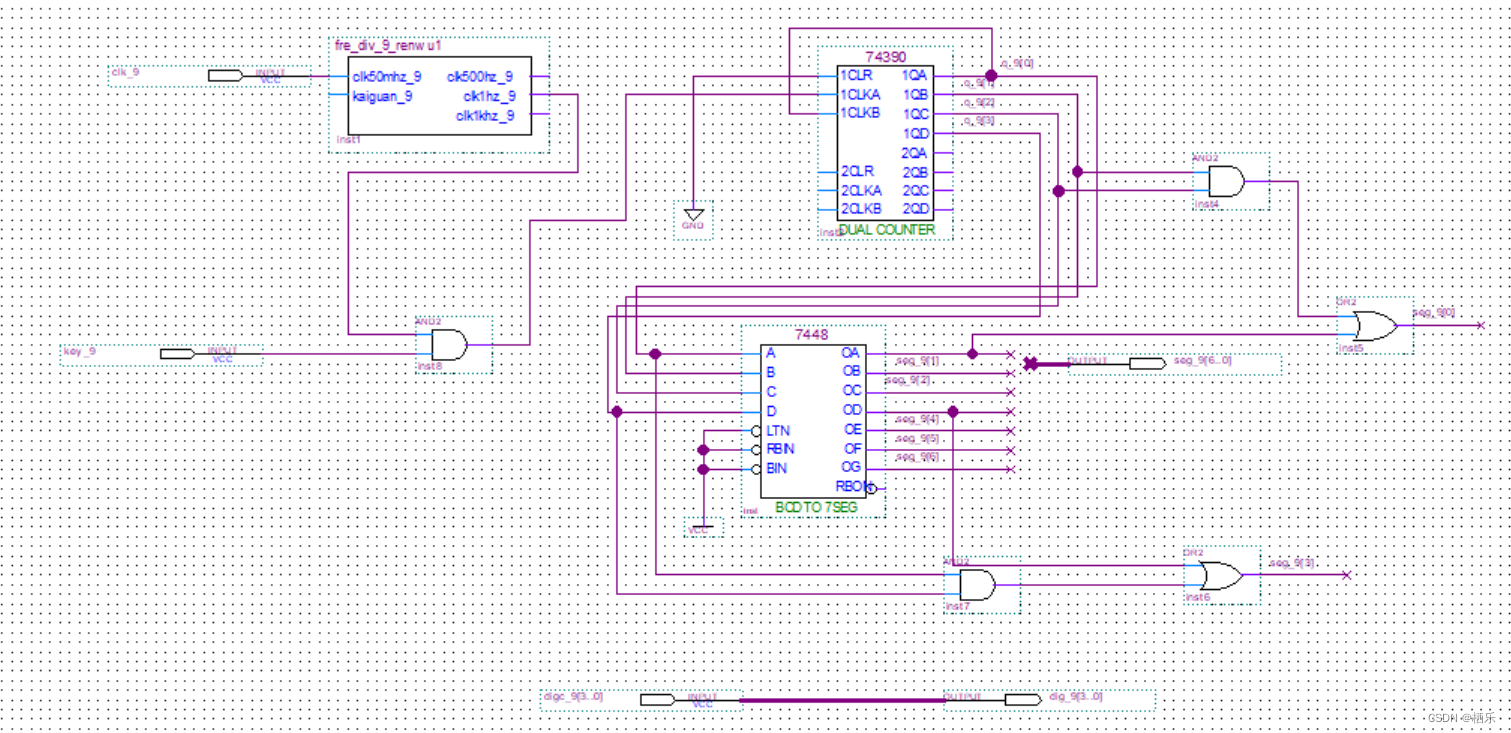

m100_9_dan

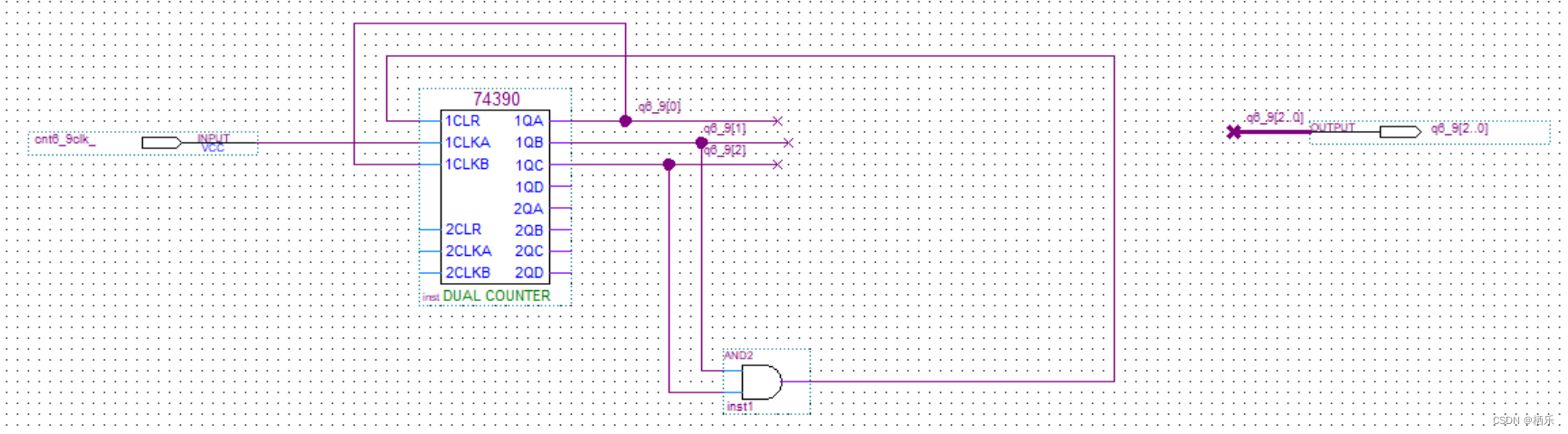

cnt6_9

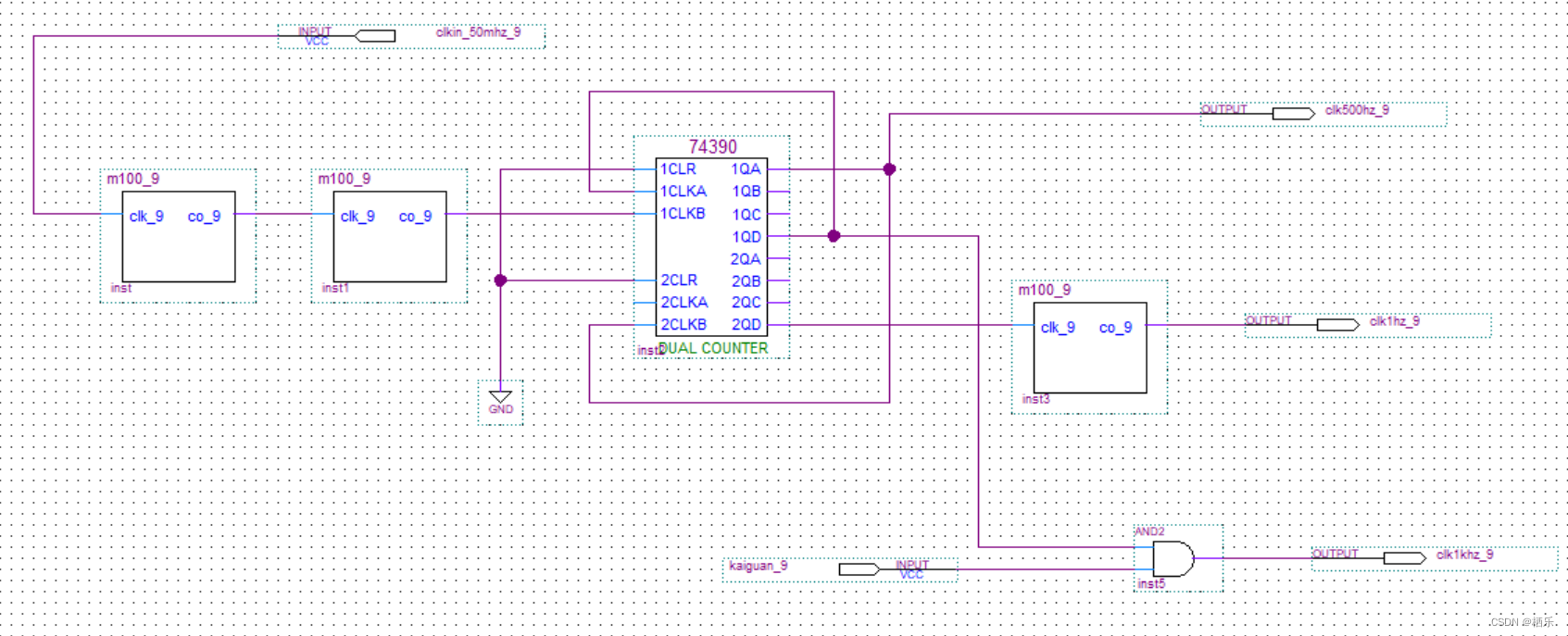

fre_div_9_renwu1

seg_74151_9

code_select_9

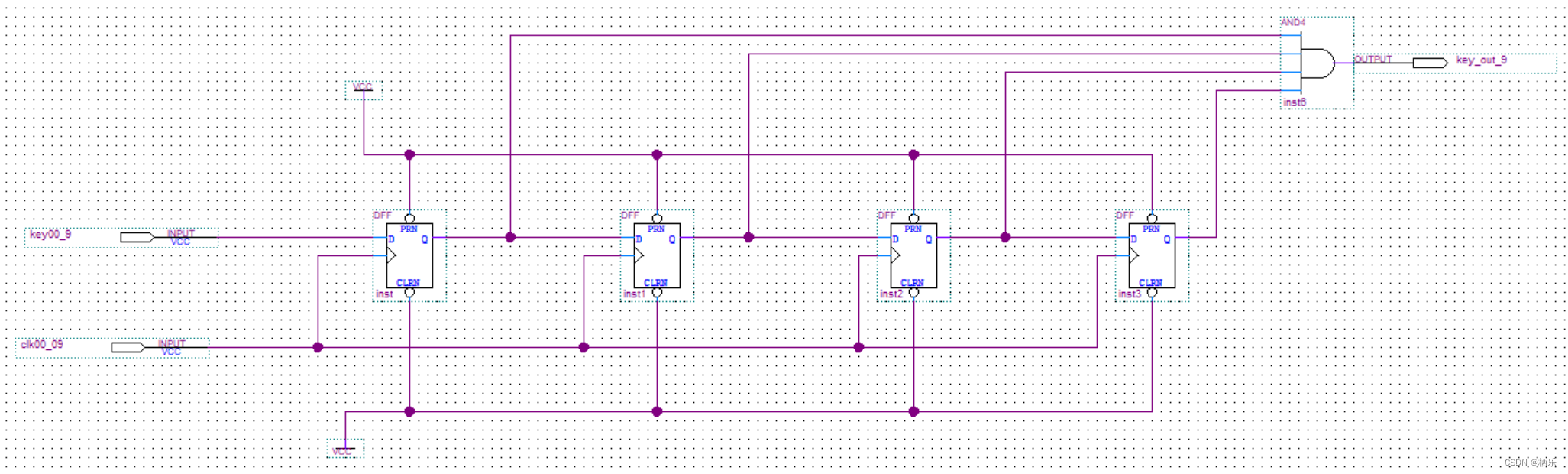

• [ 按键消抖 ]
