基于FPGA的8路彩灯控制器设计Verilog代码Quartus仿真
创始人
2025-01-08 08:36:07
0次

名称：基于FPGA的8路彩灯控制器设计Verilog代码Quartus仿真(文末获取）

软件：Quartus

语言：Verilog

代码功能：

8路彩灯控制器

具有2种彩灯工作模式，通过按键切换

模式1：依次点亮，然后依次熄灭，如此循环

模式2：先奇数点亮，然后偶数点亮，如此循环

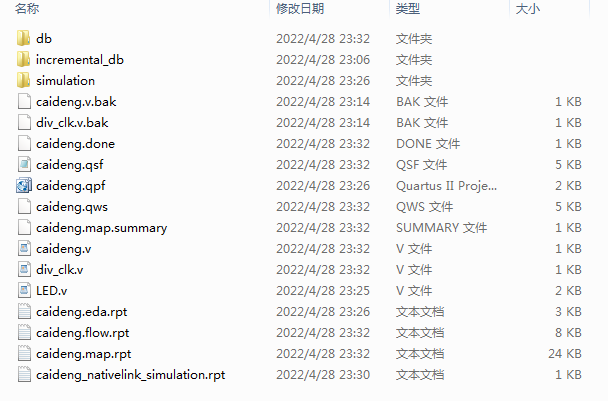

1. 工程文件

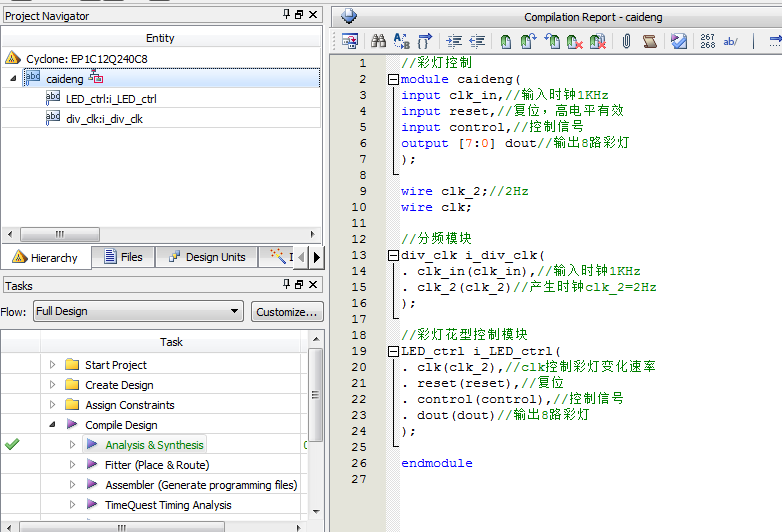

2. 程序文件

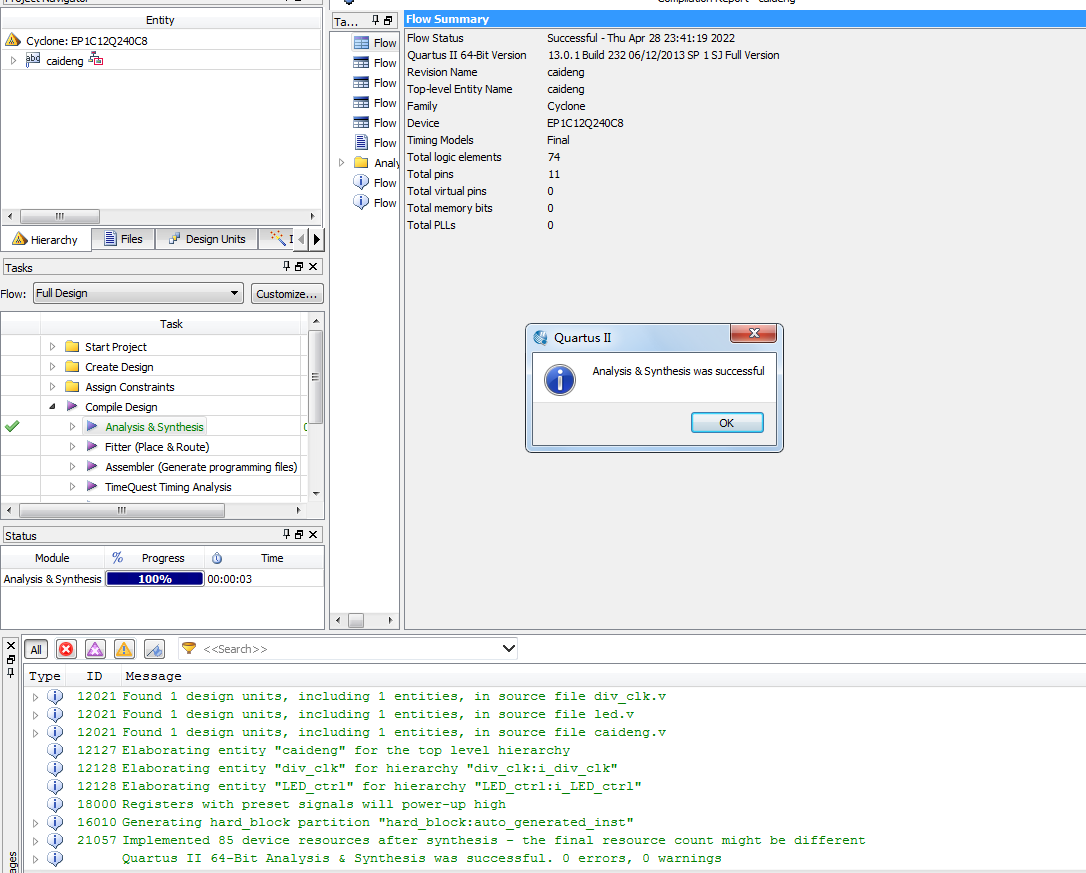

3. 程序编译

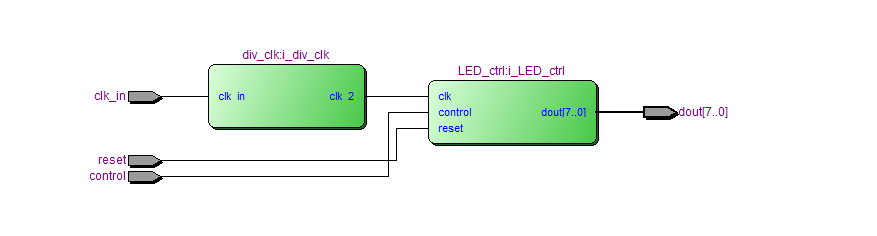

4. RTL图

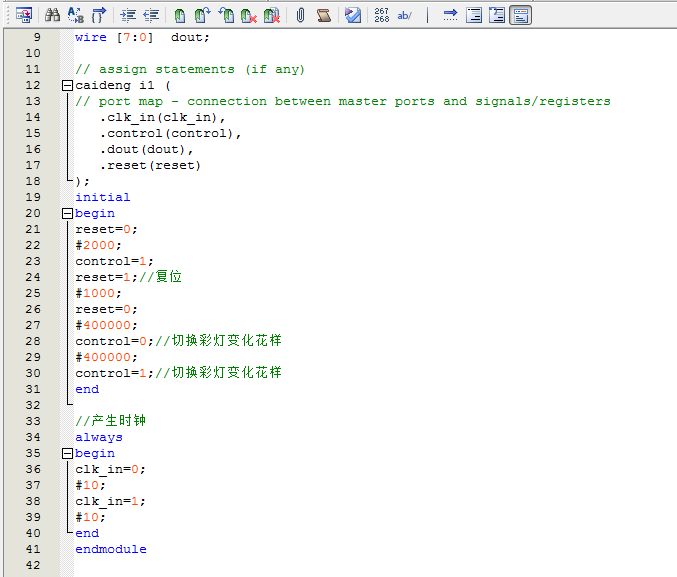

5. 仿真文件（testbench）

6. 仿真图

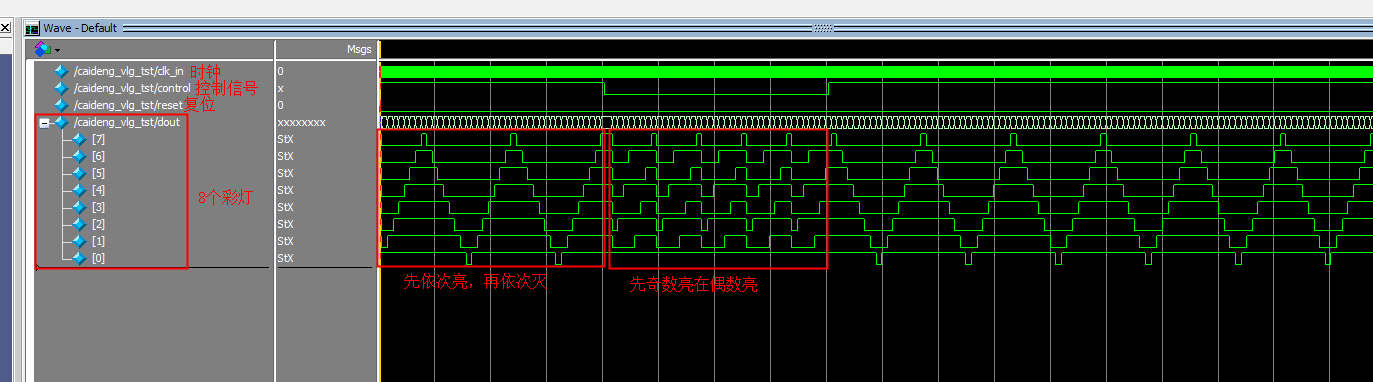

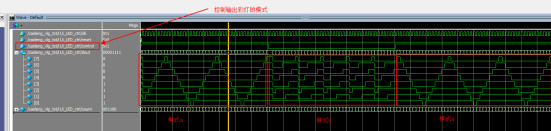

整体仿真图

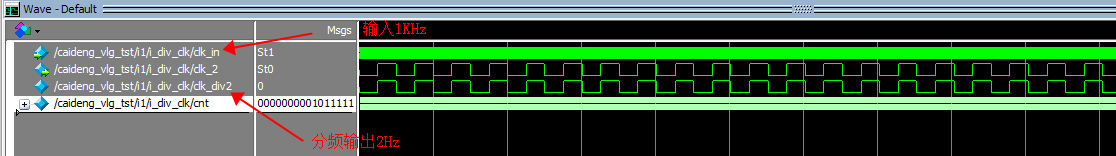

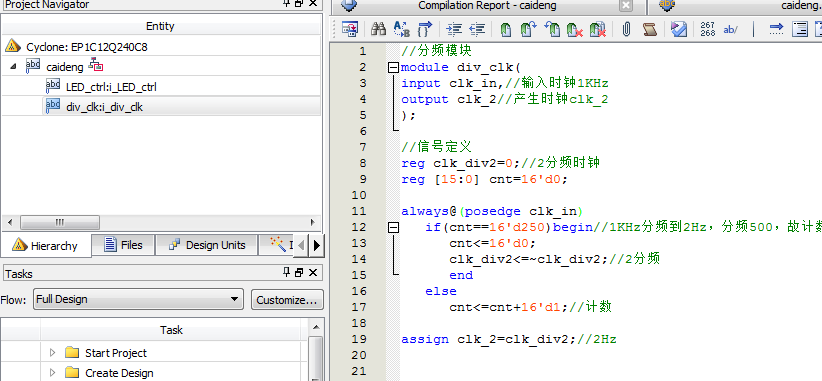

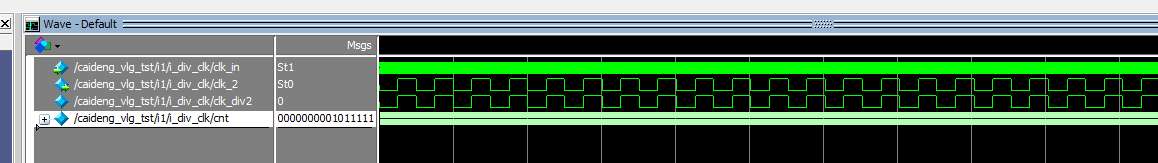

分频模块div_clk

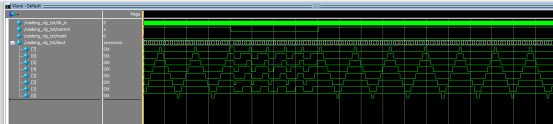

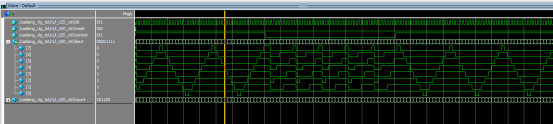

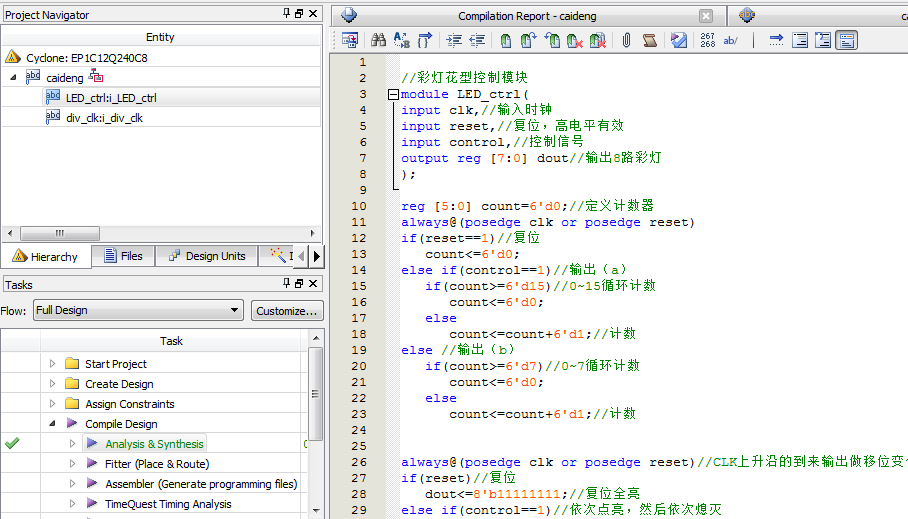

彩灯花型控制模块LED_ctrl

部分代码展示:

//彩灯控制 module caideng( input clk_in,//输入时钟1KHz input reset,//复位，高电平有效 input control,//控制信号 output [7:0] dout//输出8路彩灯 ); wire clk_2;//2Hz wire clk; //分频模块 div_clk i_div_clk( . clk_in(clk_in),//输入时钟1KHz . clk_2(clk_2)//产生时钟clk_2=2Hz ); //彩灯花型控制模块 LED_ctrl i_LED_ctrl( . clk(clk_2),//clk控制彩灯变化速率 . reset(reset),//复位 . control(control),//控制信号 . dout(dout)//输出8路彩灯 ); endmodule
源代码

 扫描文章末尾的公众号二维码
