1.前言

笔者最近在研究Azure，需要画Azure的技术架构图；画Azure架构图的方法很多，有在线的工具，有基于Azure的PPT模板，同时也有笔者这样选择用最传统的微软的工具：MS Visio来绘图。那么在MS Visio里面如何绘制漂亮专业的Azure的技术架构图呢？当然是Github的开源项目走起。

2.开源项目： Microsoft-Integration-and-Azure-Stencils-Pack-for-Visio

sandroasp的开源项目，提供了Azure Visio免费开源库： Microsoft-Integration-and-Azure-Stencils-Pack-for-Visio， 其不仅仅提供了Azure的模板，还提供了其他的模板，包括Azure一起总共27个。

• Microsoft Integration Stencils
• MIS Additional or Support Stencils
• MIS Azure Stencils
• MIS Azure Additional or Support Stencils
• MIS Azure Black and Gray
• MIS Power Platform Stencils
• MIS Security and Governance
• MIS AI and Machine Learning Stencils
• MIS Apps and Systems Logo Stencils
• MIS Databases and Analytics Stencils
• MIS IoT Stencils
• MIS Office, Office 365 and Dynamics 365
• MIS SAP Stencils
• MIS Buildings Stencils
• MIS Developer Stencils
• MIS Devices Stencils
• MIS Files and Message Types Stencils
• MIS Generic Stencils
• MIS Infrastructure and Networking Stencils
• MIS Servers (Hexagonal) Stencils
• MIS Users and Roles Stencils
• MIS Integration Fun
• MIS Integration Patterns Stencils
• MIS Black and Cyan
• MIS Azure Old Versions
• MIS Deprecated Stencils
• Organisational Stencils

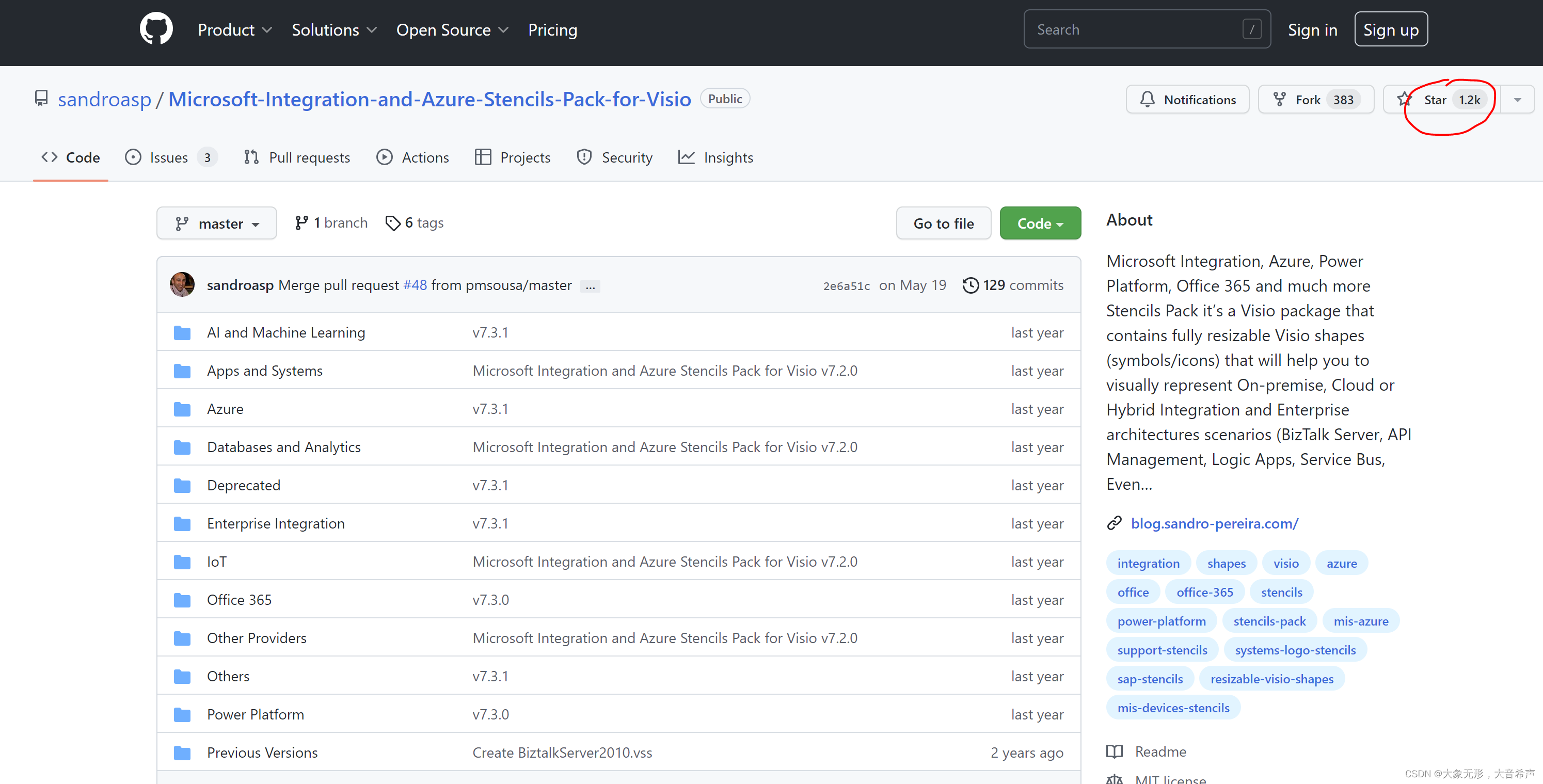

其License是MIT license，可以用于自学习或者商业用途，其在Github有1.2k的星，已经相当厉害了~

3.安装方式

安装很简单，假设你电脑上已经安装MS Visio，你需要做的就是到这个地址 把最新的代码现在现在下来，然后解压后复制到

“%USERPROFILE%\Documents\My Shapes” (比如“C:\Users\chancein007\Documents\My Shapes”;

4.使用方式

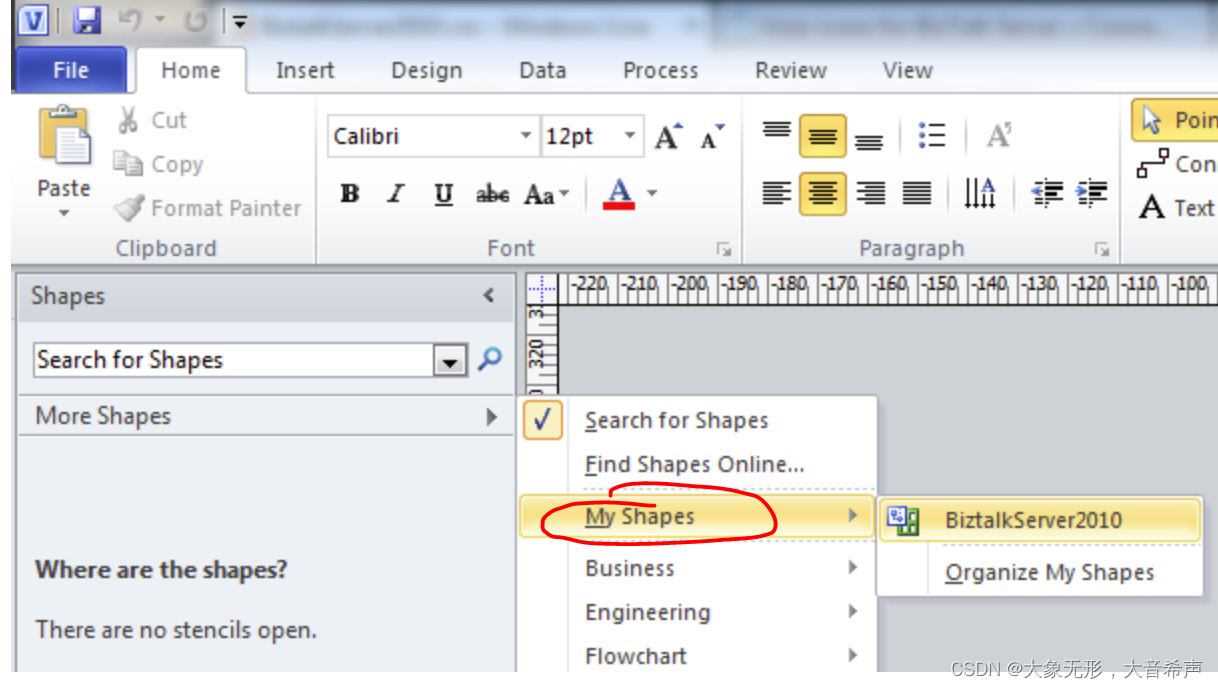

在你的Visio里面
“More Shapes【更多形状】 -> My Shapes【我的形状】 -> Microsoft Integration Stencils"
“More Shapes 【更多形状】-> My Shapes 【我的形状】 -> MIS Azure Stencils"
“More Shapes 【更多形状】-> My Shapes 【我的形状】 -> MIS Power Platform Stencils"

5.参考文献

【1】https://github.com/sandroasp/Microsoft-Integration-and-Azure-Stencils-Pack-for-Visio
