stm32入门-----GPIO口输入的学习与使用
创始人
2025-01-07 21:03:21
0次

目录

前言

一、硬件介绍

1.按键

2.传感器模块

二、按键控制LED灯亮灭

1.电路连线图

2. 工程文件添加

3.GPIO口读取函数介绍

(1)输入数据的读取

(2)输出数据的读取

4.代码编写

(1)按键模块

(2)LED模块

(3)主函数main.c

三、光敏传感器控制蜂鸣器警报

1.电路连接图

2.代码编写

(1)蜂鸣器模块

(2)光敏传感器模块

(3)主函数main.c


前言

        本期继续学习stm32的GPIO口,上一期是学习了GPIO口进行输出操作,那么本期就学习GPIO口的输入操作,本期分为两个实际项目,分别是通过按键控制LED灯的亮灭、通过光敏传感器去控制蜂鸣器的警报。(视频:[3-4] 按键控制LED&光敏传感器控制蜂鸣器_哔哩哔哩_bilibili)

一、硬件介绍

1.按键

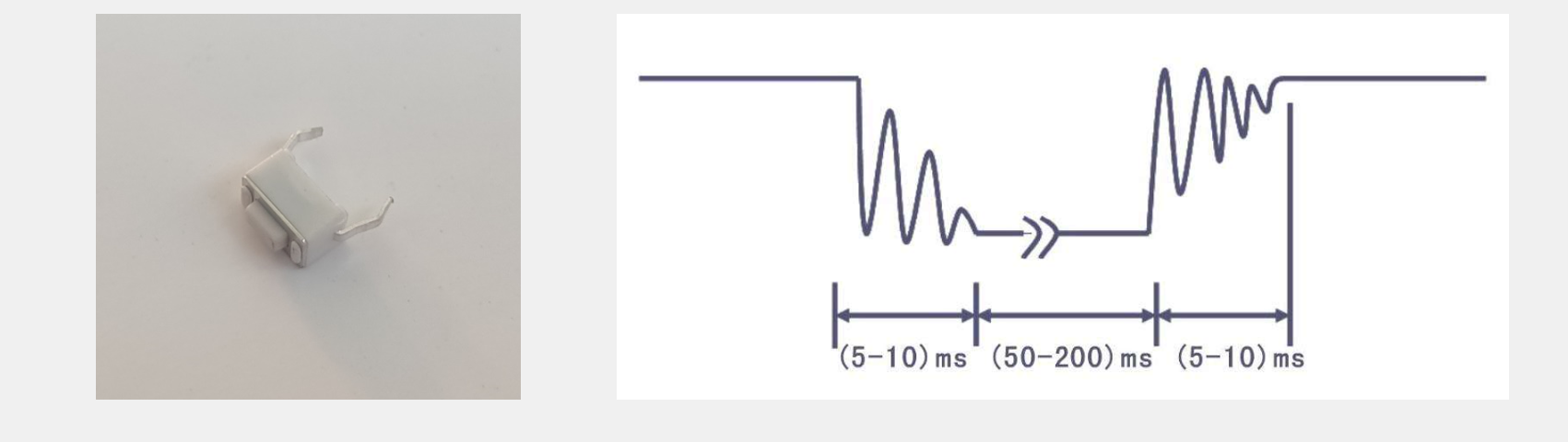

• 按键:常见的输入设备,按下导通,松手断开 • 按键抖动:由于按键内部使用的是机械式弹簧片来进行通断的,所以在按下和松手的瞬间会伴随有一连串的抖动

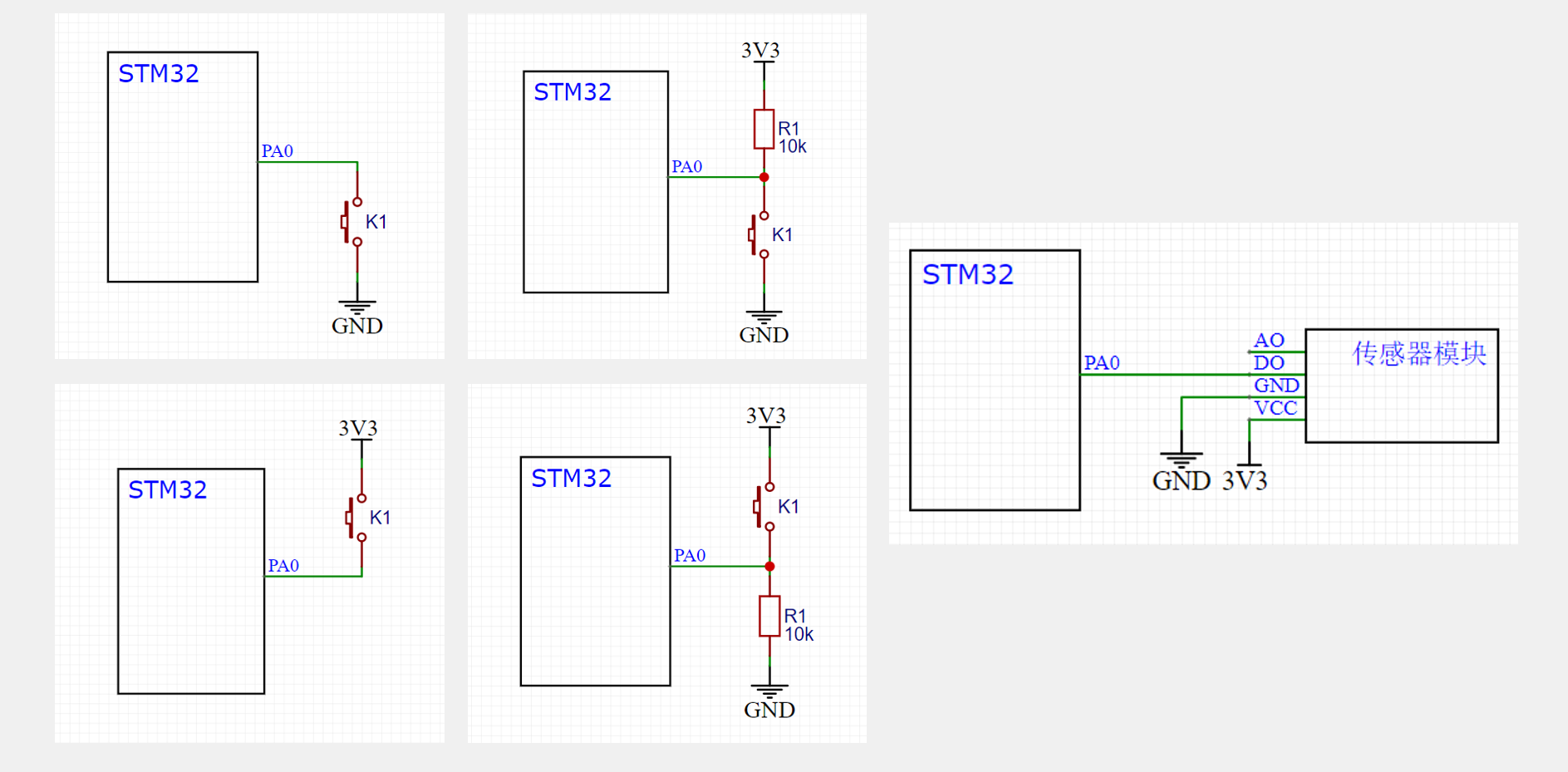

对此我们在编写代码的时候要对按键进行消抖处理,学过51的都知道了吧。下面在看看按键的硬件电路,对于按键的硬件电路,我们一般情况都是用第一行的样式,也就是IO口低电平有效,当按键没有按下的时候IO口就保持高电平状态,所以上面会接一个上拉电阻来实现保持电平,当按键按下的时候,IO口就接地,此时为低电平整体,按键导通电路。对于下面的第第二行样式效果是一样的,不过跟上面的方式相反,是属于高电平有效,但是一般情况都是不用到,基本上都是用第一行低电平有效的方式,所以稍微了解一下就行了。

2.传感器模块

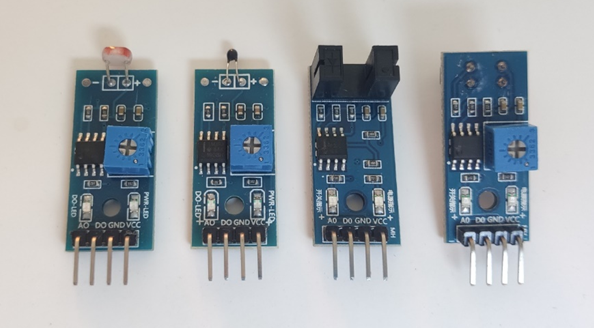

• 传感器模块:传感器元件(光敏电阻/热敏电阻/红外接收管等)的电阻会随外界模拟量的变化而变化,通过与定值电阻分压即可得到模拟电压输出,再通过电压比较器进行二值化即可得到数字电压输出

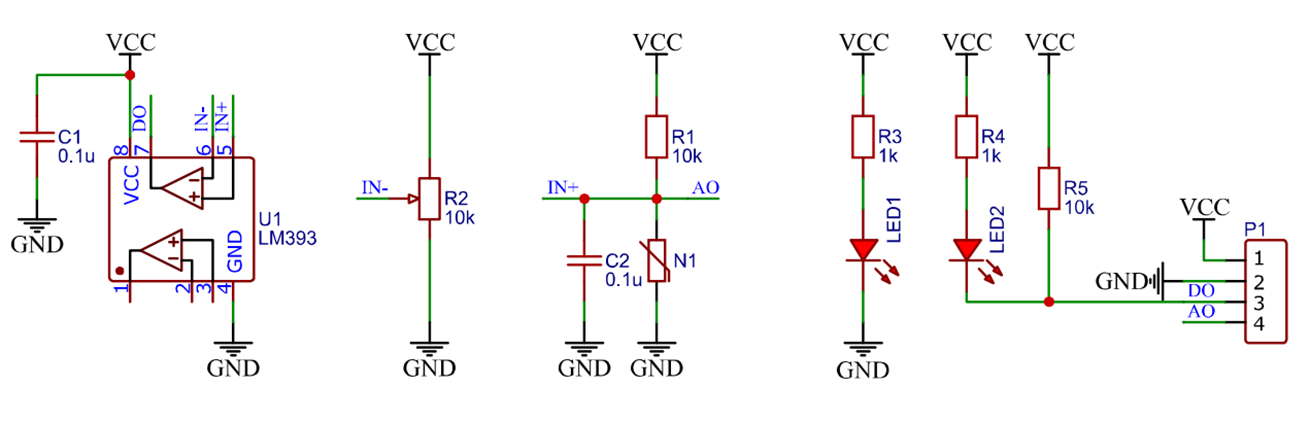

 传感器模块是经常用到的,比如红外线传感器,超声波传感器等等,不过本期我们用到的是光敏电阻传感器,学过光敏电阻的都知道,光敏电阻就是光线越量的时候电阻就越小,光线暗的时候电阻就变大,对于光敏电阻传感器同样的,下面电路图我们可以看出,光线量的时候DO口就会被导入高电平,此时LED指示灯就会量,DO口为低电平,反之光线暗的时候LED指示灯就会灭,此时DO口为高电平。(想了解更多传感器请看这个:IoT物联网嵌入式设备中30种常见传感器模块简介及原理讲解_数据采集各个模块的传感器-CSDN博客)

知道了这些,下面就开始今天的项目吧。

二、按键控制LED灯亮灭

1.电路连线图

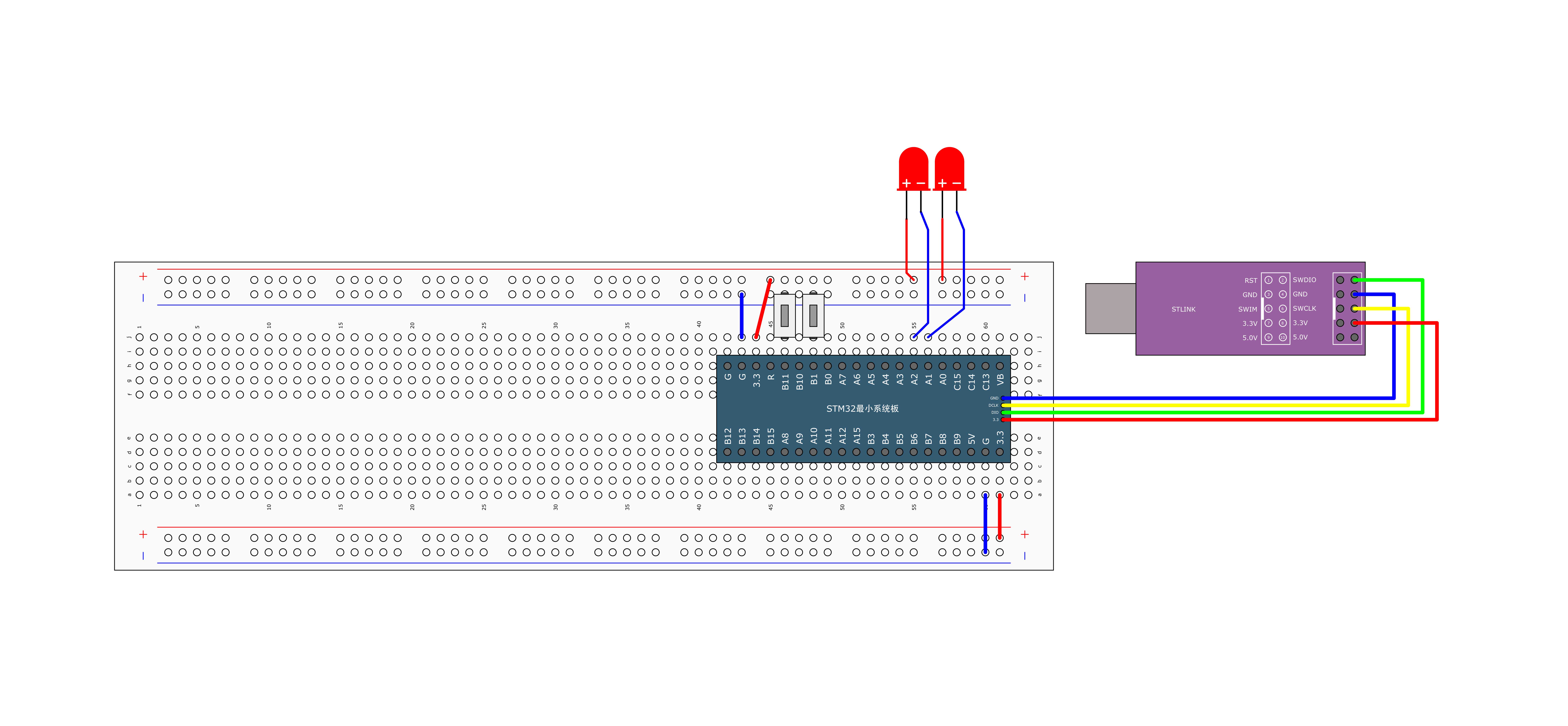

先看电路的接线图:

这里我们要用到的是GPIOA口的1和2引脚,GPIB口的1和11引脚,前者是LED的引脚,后面是按键的引脚。对于编程,我们最好用模块化编程去做。

2. 工程文件添加

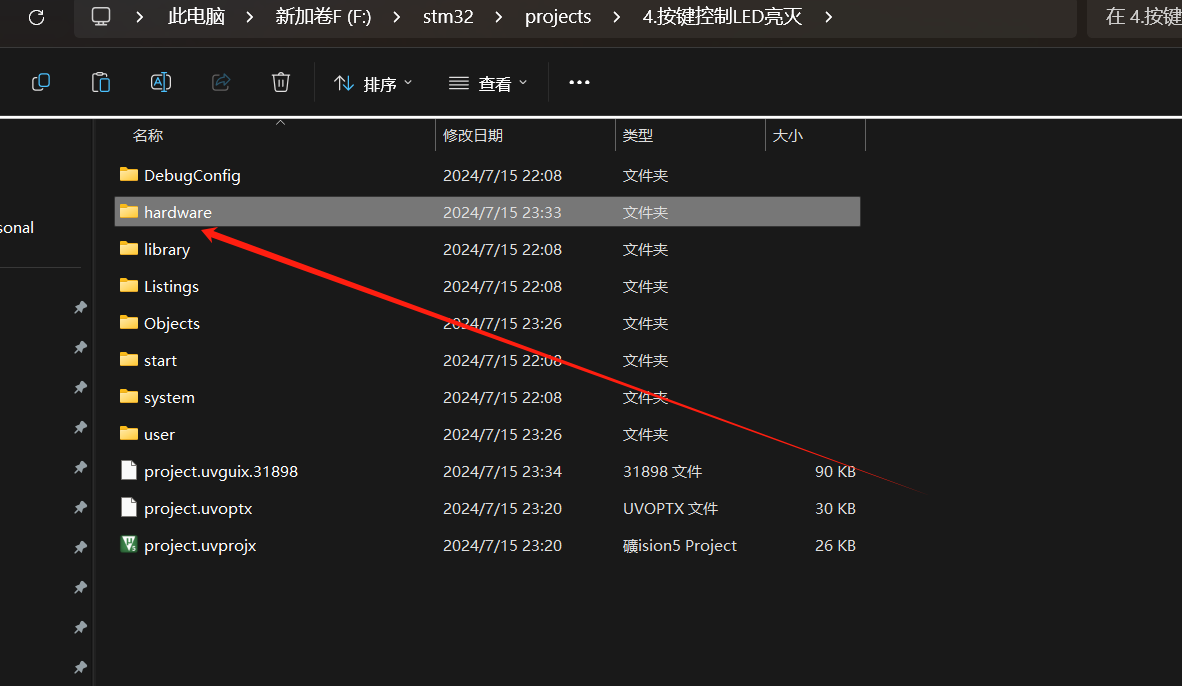

这里打开项目的根目录,然后创建一个hardware的文件夹:

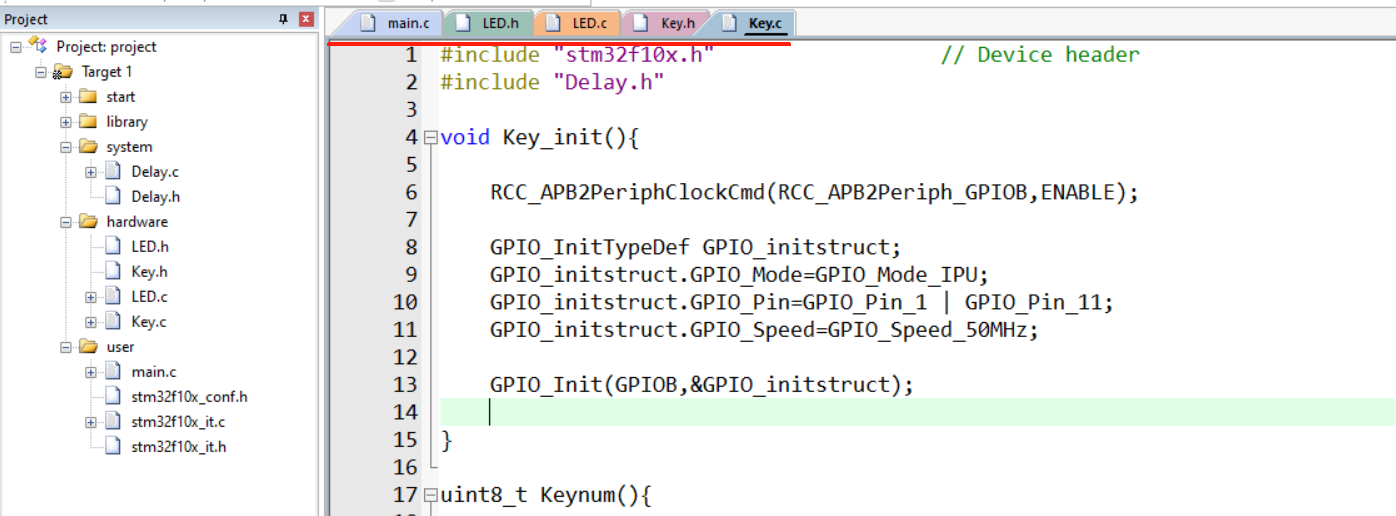

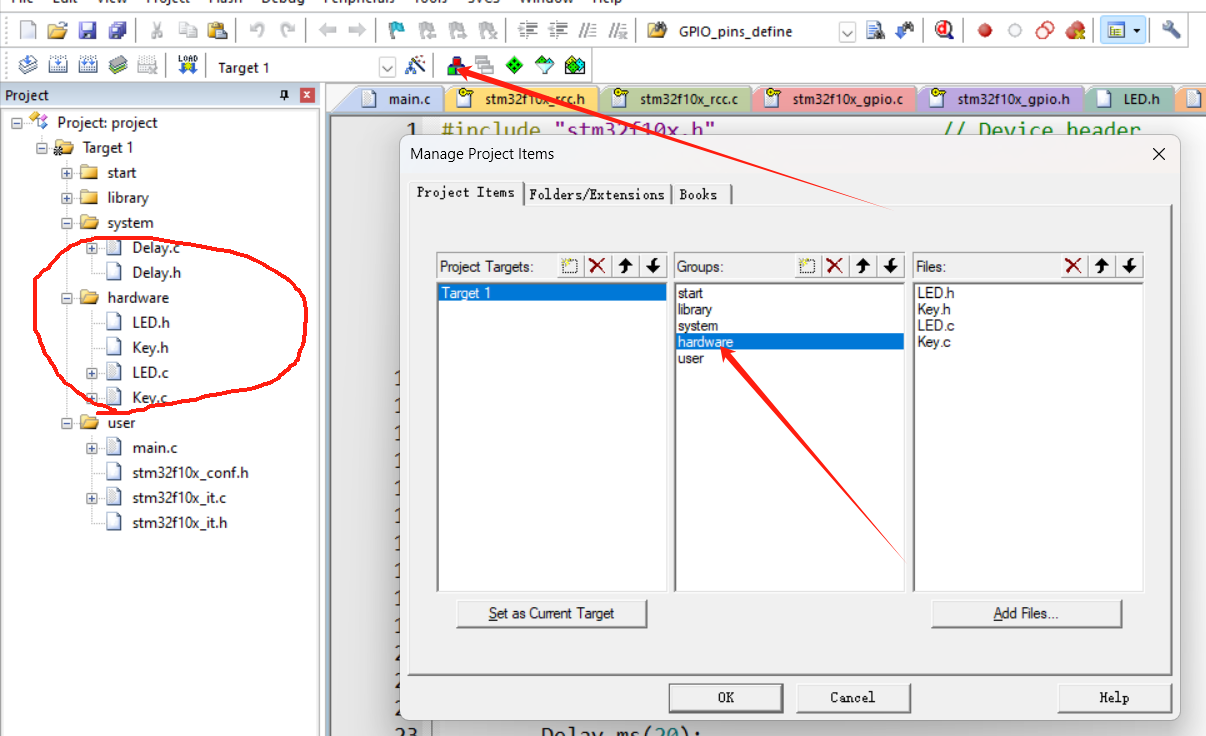

然后打开三个小方块这个图标,把这个文件夹添加进去,后面就是在这里创建圈起来的这四个文件。

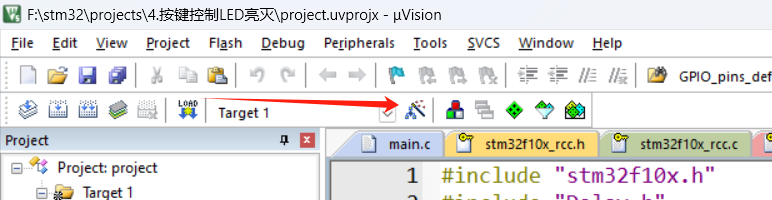

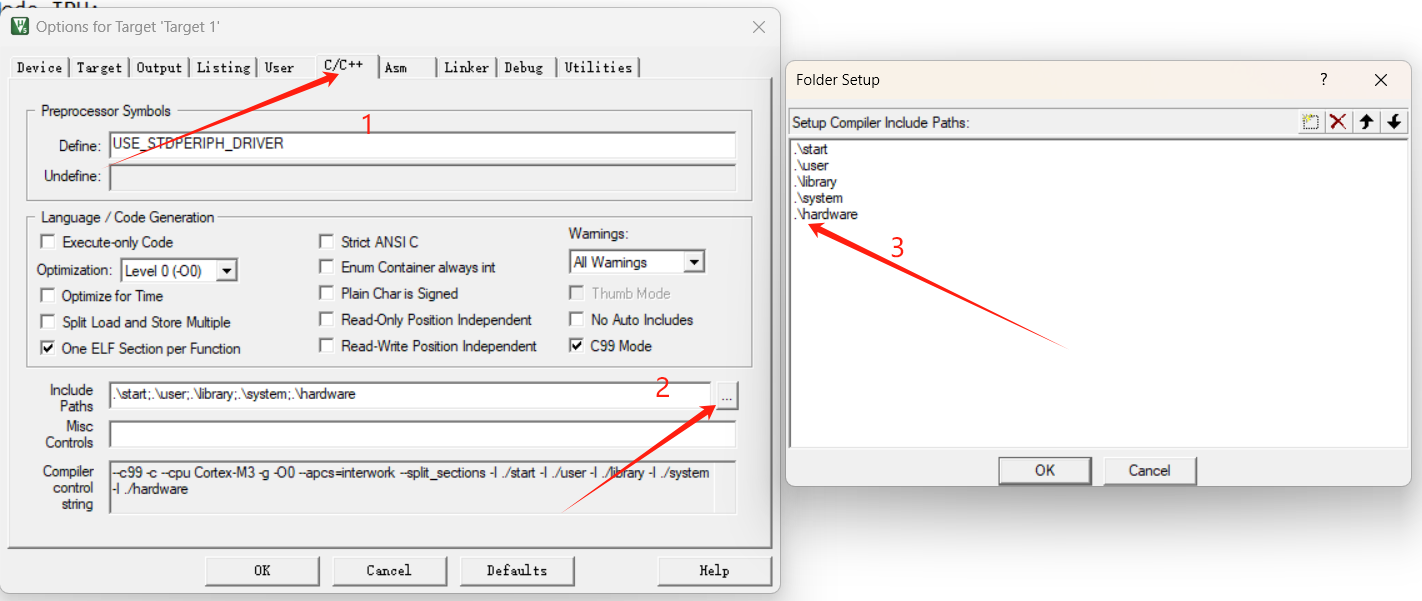

然后就是打开魔术棒图标:

 按照下面123步骤去把根目录下的hardware这个文件夹添加进去就行了。

3.GPIO口读取函数介绍

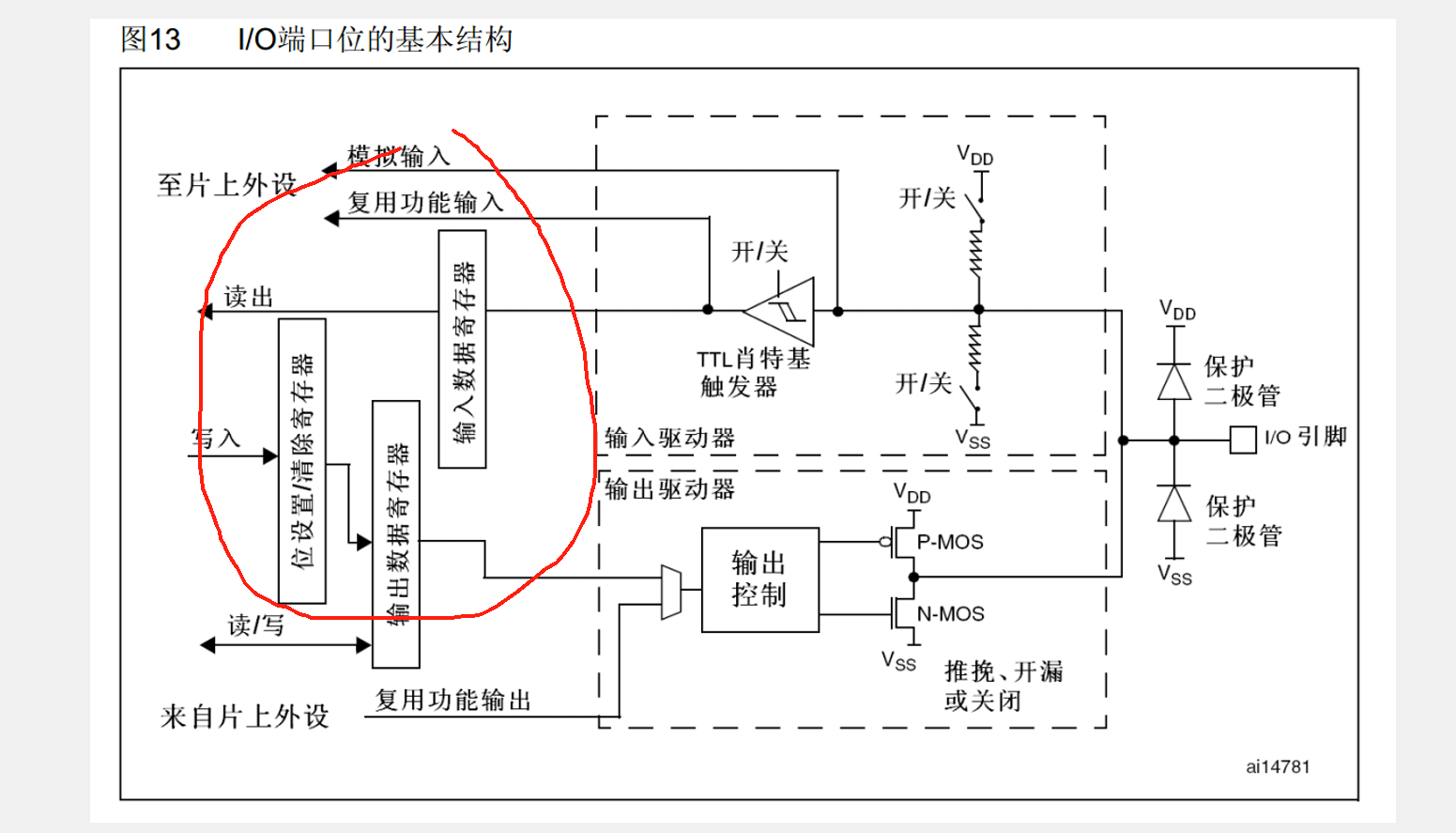

这里我们要学习下面几个GPIO口的读取函数,其实也很简单,也就是读取IO口输入输出寄存器里面的数据。

(1)输入数据的读取

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
这个函数是用来读取输入数据寄存器某一个端口的输入值,参数是GPIOx和GPIO_Pin,用来指定某一个端口。

返回值是uint8_t,代表这个端口的高低电平。


uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
这个函数比上一个函数少了一个Bit,它是用来读取整个输入数据寄存器的,参数只有一个GPIOx,用来指定外设。

返回值是uint16_t,是一个16位的数据,每一位代表一个端口值。

(2)输出数据的读取

uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
这个函数是用来读取输出数据寄存器的某一位,所以它并不是用来读取端口的输入数据的,这个函数一般用于输出模式下,用来看一下自己输出的是什么。


uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);
这个函数比上一个函数少了一个Bit,是用来读取整个输出寄存器的。

4.代码编写

这里要用到相关的延时函数,我会上传到本期的资源绑定,自行下载。

要用到的模块也就这些:

(1)按键模块

Key.c文件:

#include "stm32f10x.h"                  // Device header #include "Delay.h"  void Key_init(){  	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE); 	 	GPIO_InitTypeDef GPIO_initstruct;  	GPIO_initstruct.GPIO_Mode=GPIO_Mode_IPU;  	GPIO_initstruct.GPIO_Pin=GPIO_Pin_1 | GPIO_Pin_11; 	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz; 	 	GPIO_Init(GPIOB,&GPIO_initstruct); 	 }  uint8_t Keynum(){  	uint8_t num=0; 	 	if (GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1)==0){ 		 		Delay_ms(20); 		while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1)==0) 		Delay_ms(20); 		num=1; 	} 	if (GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11)==0){ 		 		Delay_ms(20); 		while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11)==0) 		Delay_ms(20); 		num=2; 	} 	return num; }

Key.h文件

#ifndef __KEY_H #define __KEY_H  void Key_init();  uint8_t Keynum(); #endif
(2)LED模块

LED.c文件

#include "stm32f10x.h"                  // Device header  void LED_init(void){ 	//定义时钟 GPIOA 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); 	 	GPIO_InitTypeDef GPIO_initstruct;  	GPIO_initstruct.GPIO_Mode=GPIO_Mode_Out_PP;  	GPIO_initstruct.GPIO_Pin=GPIO_Pin_1 | GPIO_Pin_2; 	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz; 	 	GPIO_Init(GPIOA,&GPIO_initstruct); 	 	GPIO_SetBits(GPIOA,GPIO_Pin_1 | GPIO_Pin_2); 	 } //低电平亮 void LED1_ON(){ 	GPIO_ResetBits(GPIOA,GPIO_Pin_1); } void LED1_OFF(){ 	GPIO_SetBits(GPIOA,GPIO_Pin_1); }   //电平翻转 void LED1_turn(){ 	if (GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_1)==0){ 		GPIO_SetBits(GPIOA,GPIO_Pin_1); 	} 	 	else{ 		GPIO_ResetBits(GPIOA,GPIO_Pin_1); 	}	 }   void LED2_ON(){ 	GPIO_ResetBits(GPIOA,GPIO_Pin_2); } void LED2_OFF(){ 	GPIO_SetBits(GPIOA,GPIO_Pin_2); }  //电平翻转 void LED2_turn(){ 	if (GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_2)==0){ 		GPIO_SetBits(GPIOA,GPIO_Pin_2); 	} 	 	else{ 		GPIO_ResetBits(GPIOA,GPIO_Pin_2); 	}	 }

LED.h文件

#ifndef __LED_H #define __LED_H  void LED_init(void);  void LED1_ON(); void LED1_OFF(); void LED2_ON(); void LED2_OFF(); void LED1_ON(); void LED2_ON(); #endif
(3)主函数main.c

最后就是主函数main.c文件

#include "stm32f10x.h"                  // Device header #include "Delay.h" #include "LED.h" #include "Key.h"  uint8_t keynum;  int main(void) {	 	LED_init(); 	Key_init(); 	 	while(1){ 		keynum=Keynum(); 		if (keynum==1){ 			LED1_turn(); 		} 		if (keynum==2){ 			LED1_turn(); 		} 		 	} }

三、光敏传感器控制蜂鸣器警报

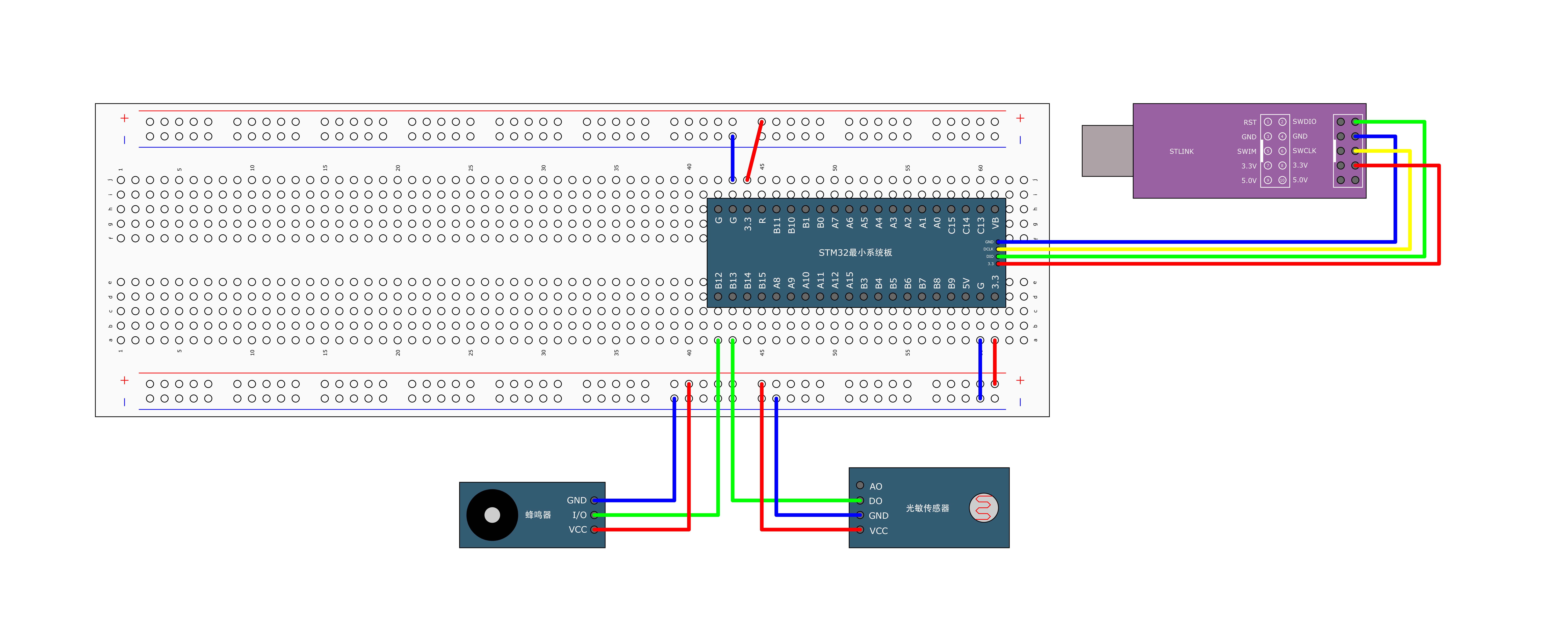

1.电路连接图

工程文件添加的操作步骤跟上面的一模一样的,这里我就给大家看结果,要添加哪些文件,步骤不熟悉的话请重新看什么的就行了,这里就不多说了。

2.代码编写

(1)蜂鸣器模块

Buzzer.c文件

#include "stm32f10x.h"                  // Device header   void Buzzer_init(){  	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE); 	 	GPIO_InitTypeDef GPIO_initstruct;  	GPIO_initstruct.GPIO_Mode=GPIO_Mode_Out_PP;  	GPIO_initstruct.GPIO_Pin=GPIO_Pin_12; 	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz; 	 	GPIO_Init(GPIOB,&GPIO_initstruct); 	 	GPIO_SetBits(GPIOB,GPIO_Pin_12); 	 } //低电平亮 void Buzzer_ON(){ 	GPIO_ResetBits(GPIOB,GPIO_Pin_12); } void Buzzer_OFF(){ 	GPIO_SetBits(GPIOB,GPIO_Pin_12); }   //电平翻转 void Buzzer_turn(){ 	//读取输出的电平,然后去调整 	if (GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_12)==0){ 		GPIO_SetBits(GPIOB,GPIO_Pin_12); 	} 	 	else{ 		GPIO_ResetBits(GPIOB,GPIO_Pin_2); 	}	 }

Buzzer.h文件

#ifndef __BUZZER_H #define __BUZZER_H  void Buzzer_init(); void Buzzer_ON(); void Buzzer_OFF(); void Buzzer_turn();   #endif
(2)光敏传感器模块

Lightsensor.c文件

#include "stm32f10x.h"                  // Device header   void Lightsensor_init(){  	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE); 	 	GPIO_InitTypeDef GPIO_initstruct;  	GPIO_initstruct.GPIO_Mode=GPIO_Mode_IPU;  	GPIO_initstruct.GPIO_Pin=GPIO_Pin_13; 	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz; 	 	GPIO_Init(GPIOB,&GPIO_initstruct); 	 }  uint8_t Lightsensor_get(){ 	//有光的时候,io口输入高电平到stm32,被读取到;光线不好,就输入低电平 	return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13); }

Lightsensor.h文件

#ifndef __LIGHTSENSOR_H #define __LIGHTSENSOR_H void Lightsensor_init(); uint8_t Lightsensor_get();  #endif
(3)主函数main.c
#include "stm32f10x.h"                  // Device header #include "Delay.h" #include "Lightsensor.h" #include "Buzzer.h"  int main(void) {	 	 	Buzzer_init(); 	Lightsensor_init(); 	while(1){ 		 		 		if(Lightsensor_get()==1){ 			Buzzer_ON(); 		} 		 		else{ 		 		Buzzer_OFF(); 		 		} 		 	} }

现象的话就是,当你用手遮住光敏传感器的时候,蜂鸣器就会响起来。

以上就是本期的全部内容了,我们下次见!
