前言

使用意法半导体的人工智能工具——NanoEdge AI Studio

需要的软件：NanoEdge AI Studio、 STM32CubeMX、STM32CubeIDE。这三款软件都可以在st.com中搜索找到，请提前下载。

一、NanoEdge AI Studio介绍

NanoEdge™ AI Studio*（NanoEdgeAIStudio）是一种新型机器学习（ML）技术，可以让终端用户轻松享有真正的创新成果。只需几步，开发人员便可基于最少量的数据为其项目创建最佳ML库。

二、使用步骤

1.下载软件

 https://www.st.com/en/development-tools/nanoedgeaistudio.html

填写邮箱等信息，之后收到邮件可以下载软件，获取 personal license key

图1 邮件

下载完成安装并打开软件，输入personal license key即可免费使用。

2.选择库

NanoEdgeAI Studio是一款自动生成AI模型的工具，且生成的模型对RAM和FLASH的要求较低，所以可以在MCU上部署。

Studio可生成四种类型的库：异常检测、异常值检测、分类和回归库（如图2）。它支持所有类型的传感器，所生成的库不需要任何云连接，可以直接在本地学习与部署，支持STM32所有MCU系列

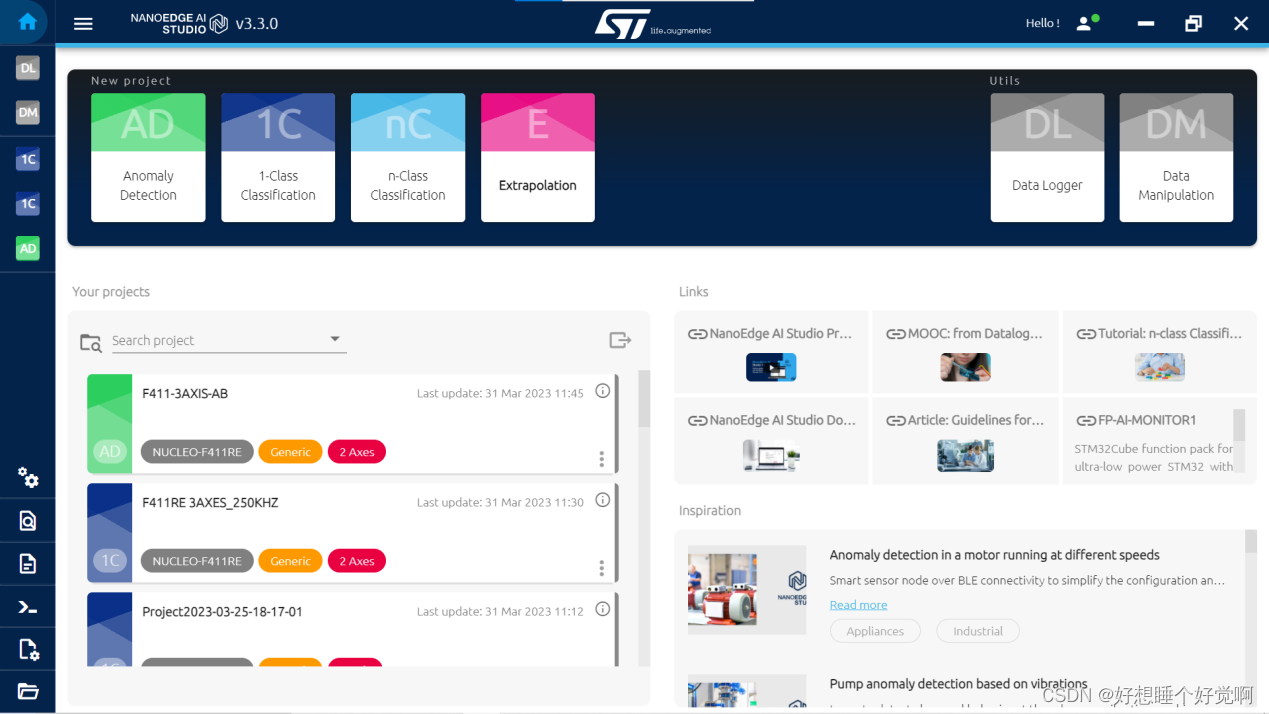

图2  主界面

以区分正常信号与异常信号为例：

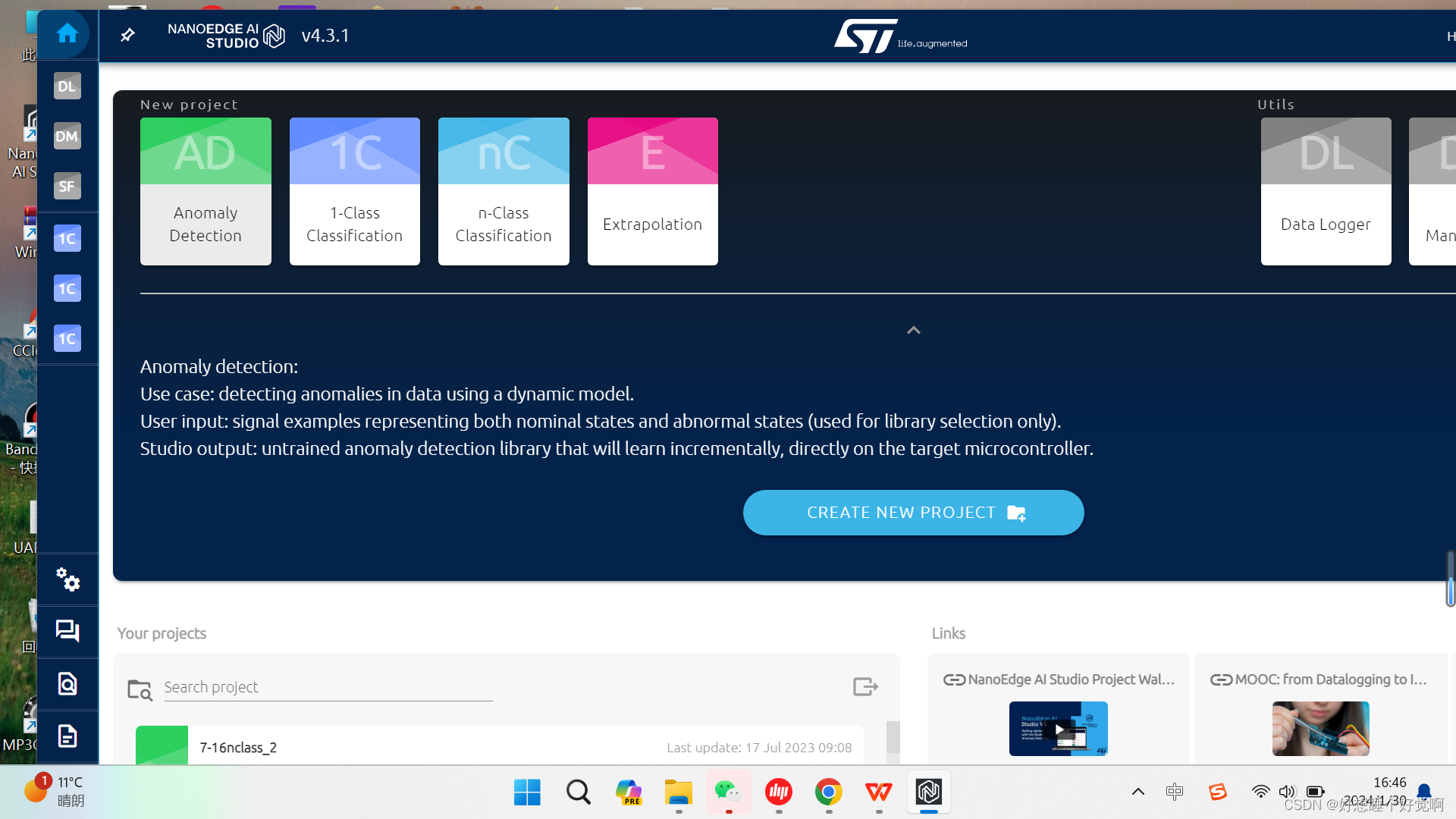

图3 点击创建新工程

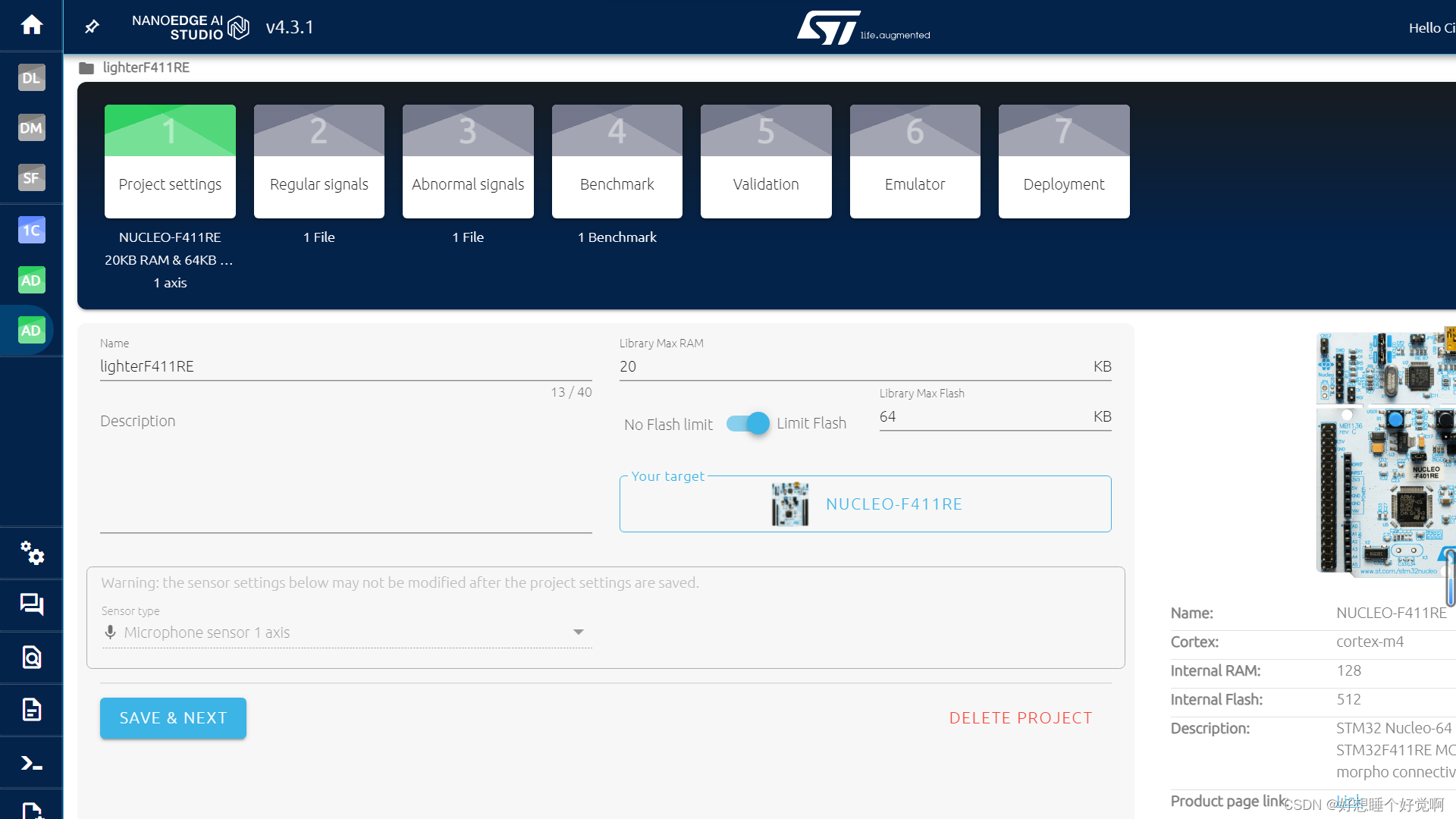

图4 选择设备平台以及传感器

3.添加正常与异常信号数据集

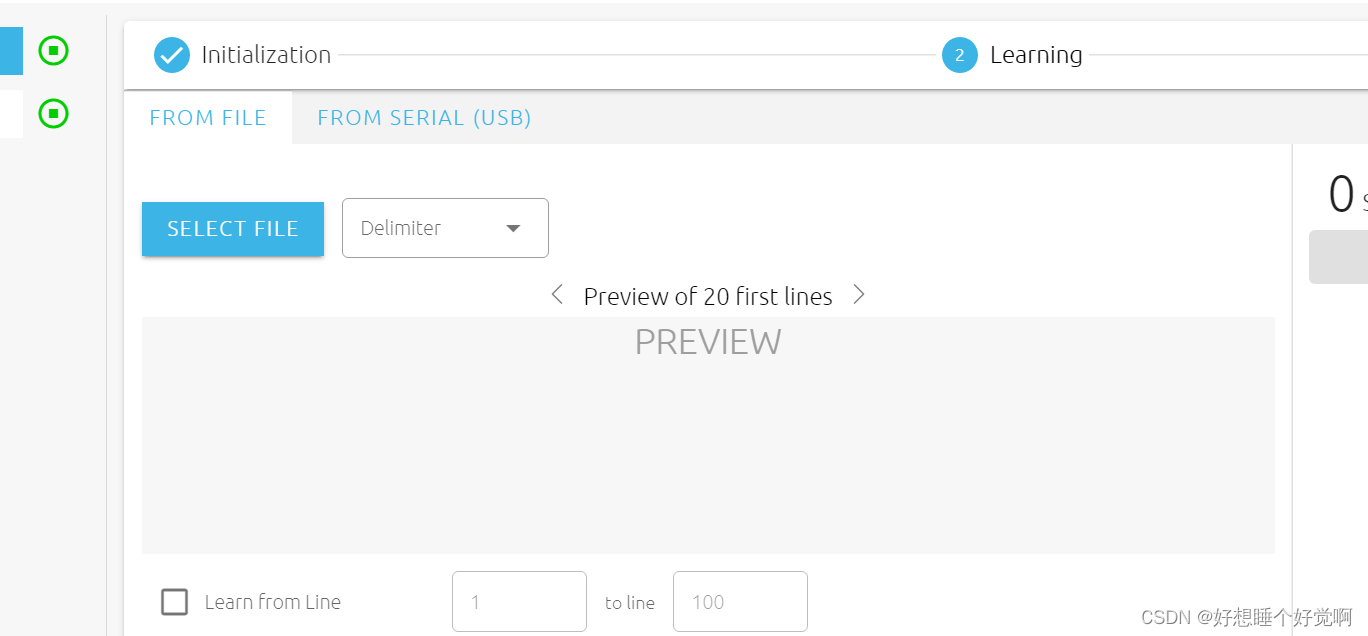

图5 添加数据集方式

添加数据集要有三种方式：

1、添加本地CSV文件

2、从USB传，使用串口传输（注意：每传输完一个元素以逗号或空格隔开，传输完一条以换行符结束。即参照CSV格式）

     建议提前写一个串口程序进行数据传输，注意使用STM32CUBEMX生成,IDE选择STM32CubeIDE。详见下图。传输速度不要太快。

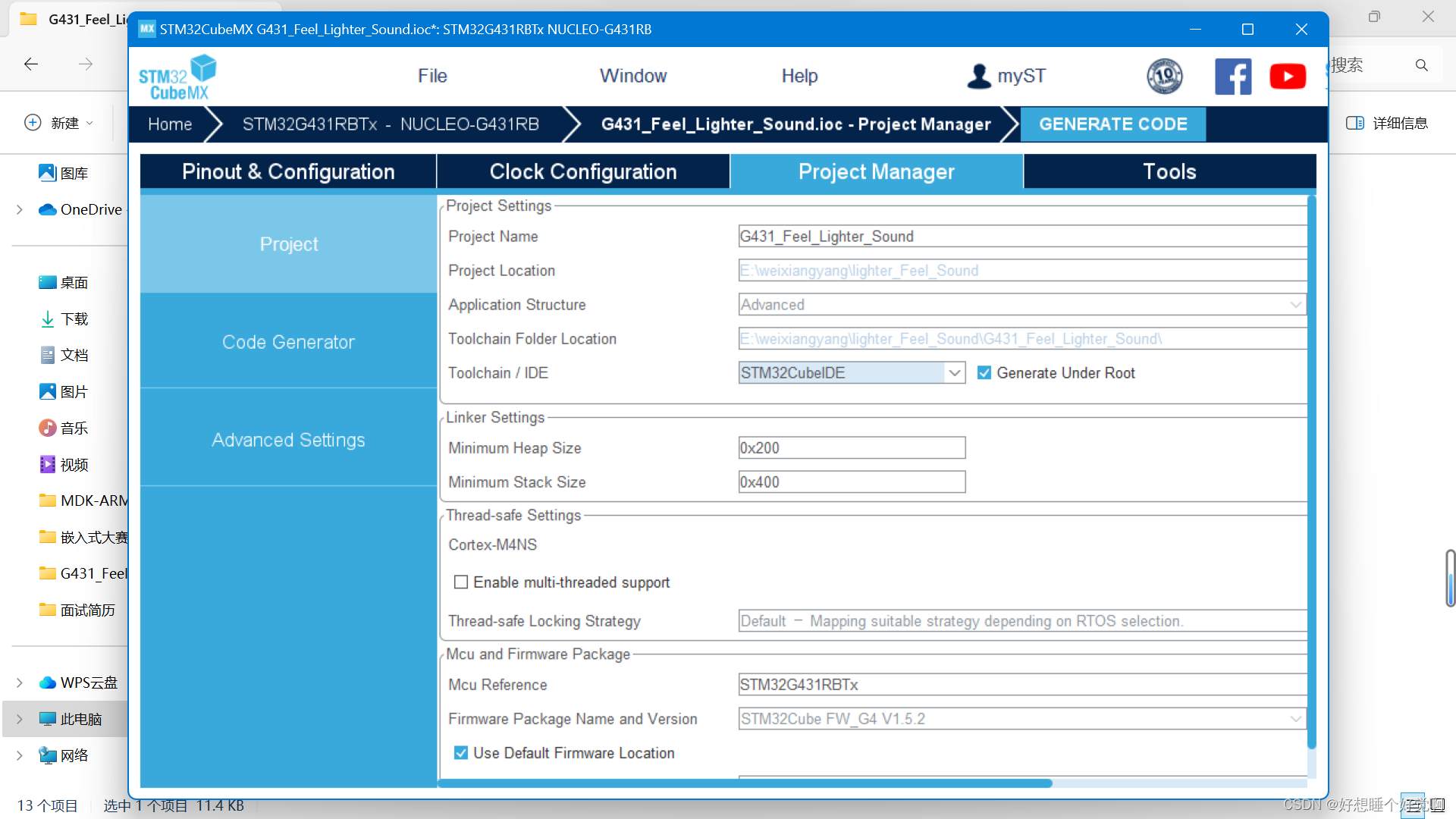

图6 生成文件

3、应该是ST提供的相关外部支持，没用过

4.RUN NEWBENCHMARK

完成数据集收集之后，选择数据集（可以收集正常或不正常信号的多个不同数据集），点击开始

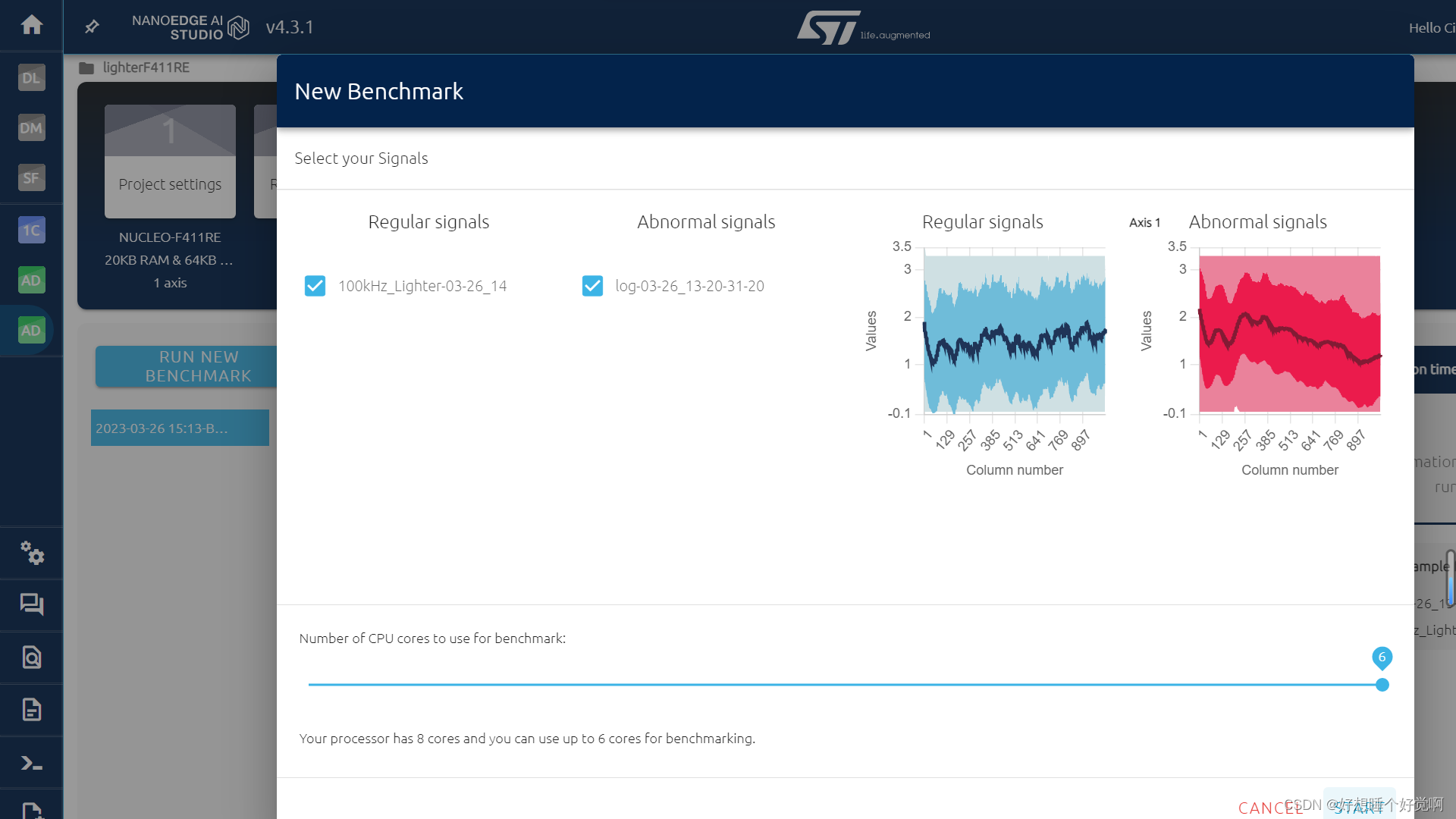

图7 选择数据集

开始跑模型之后可以点击暂停和停止。

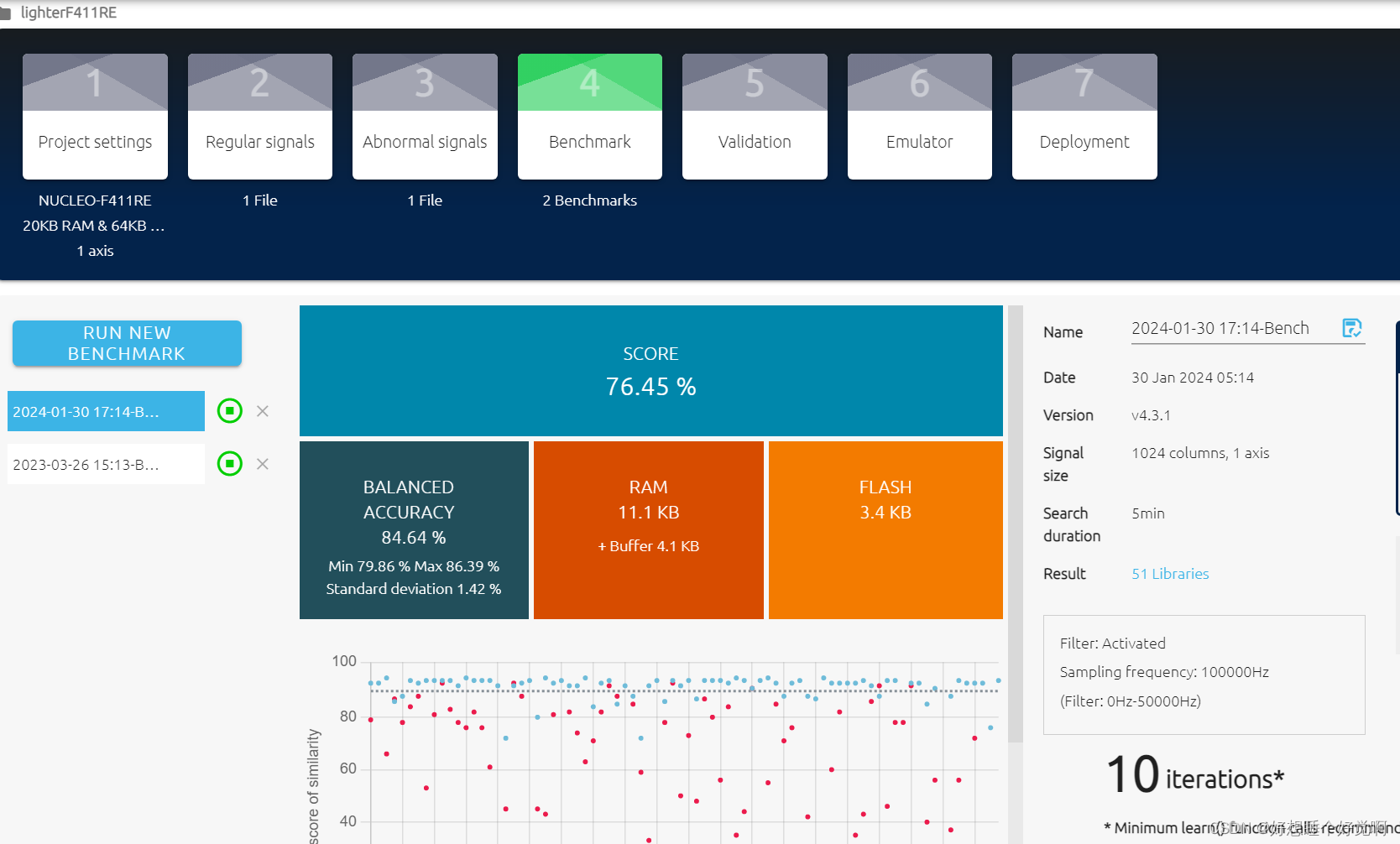

图8 训练结果图

准确率以及需要的RAM和FLASH如图8。

5.查看模型细节

图9 匹配的模型结果

可以在5  Validation 步骤中选择模型，如可以点击相应模型的report查看具体的信号处理过程。

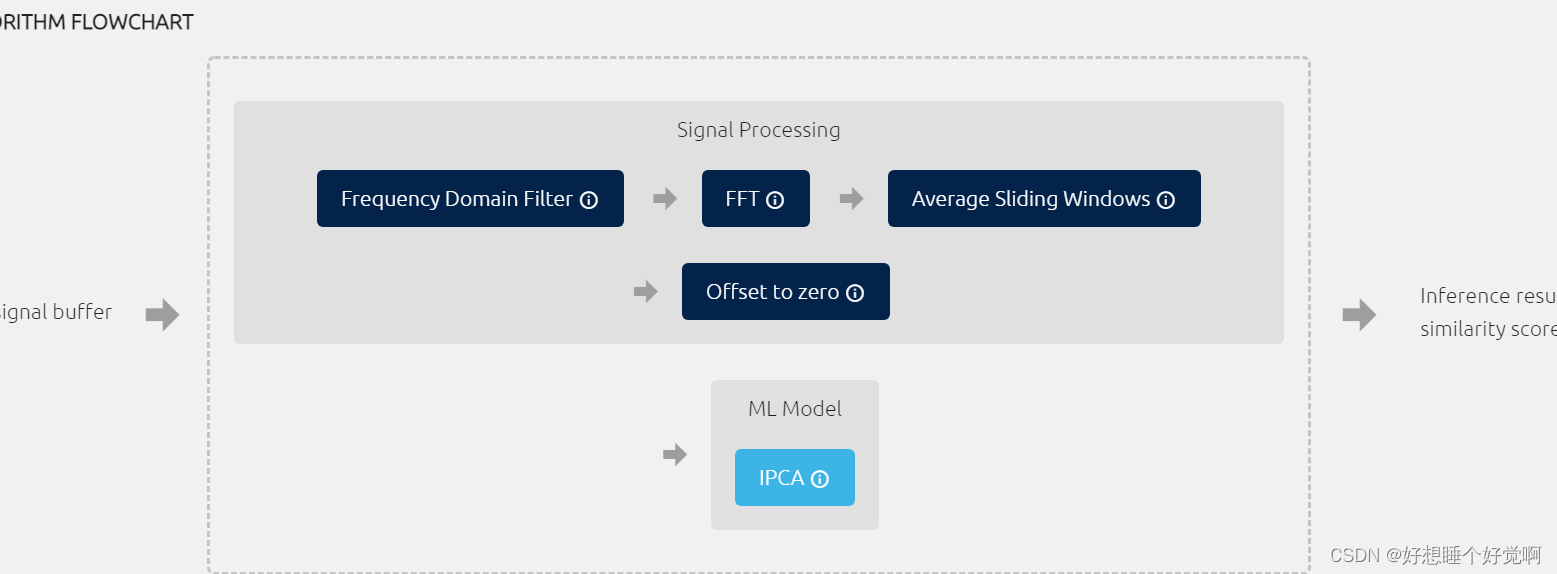

图10 数据处理过程

6.仿真测试结果

点击顶部菜单 6 emulator，之后进行仿真。可以选择CSV文件或者使用串口传输。每一条数据都会进行判断，并且统计准确率。

图11  仿真

7.部署

点击顶部菜单第七步 deployment，右侧有示例代码，可以参照编写。

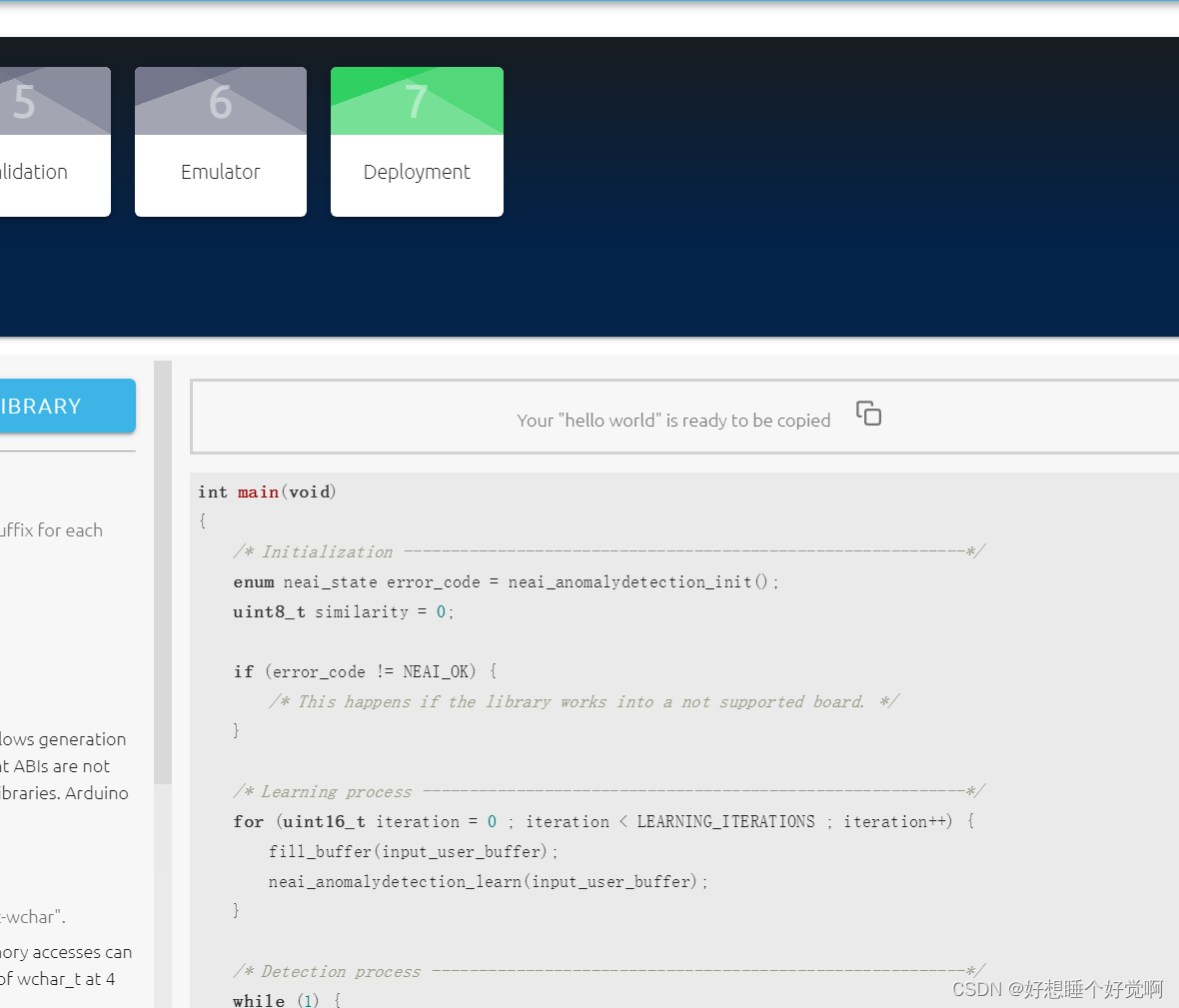

图12 示例代码

点击 compile library，获取 .a 文件和knowledge.h文件，将文件解压到需要使用的工程文件中（如图14）（此处有错误，还需要将knowledge.h文件copy到图14）。

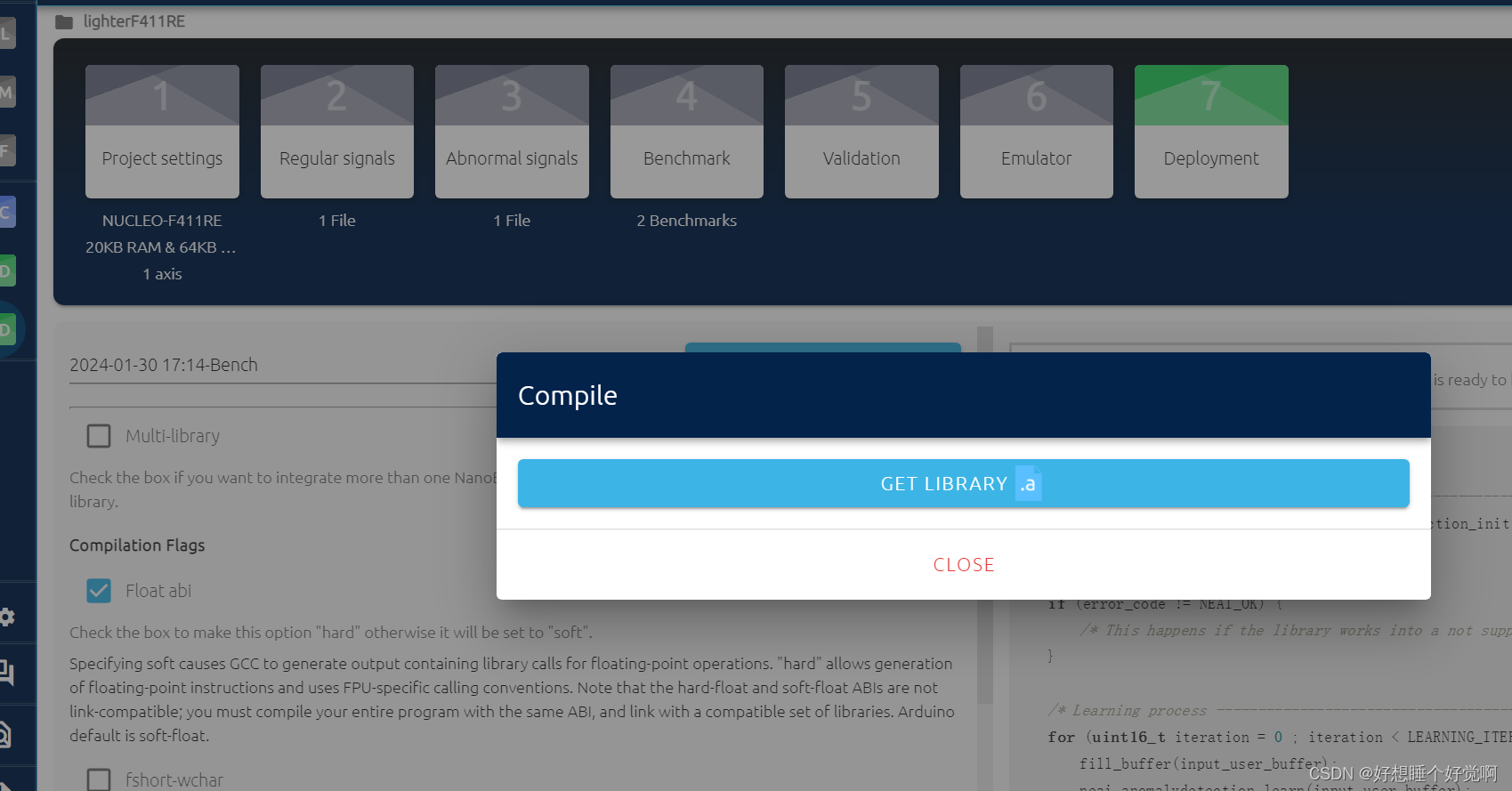

图13 获取部署文件

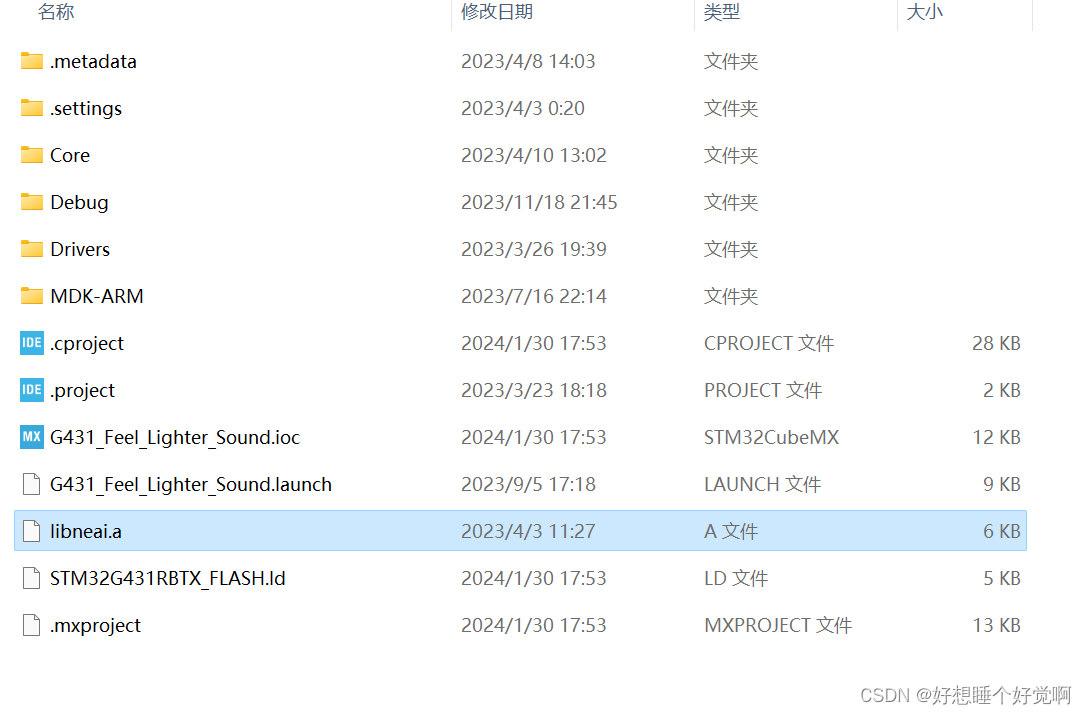

图14 解压

8.在STM32CubeIDE中添加库

点击图14中的 .cproject 文件，打开之后右键点击该工程，点击最后一项properties。

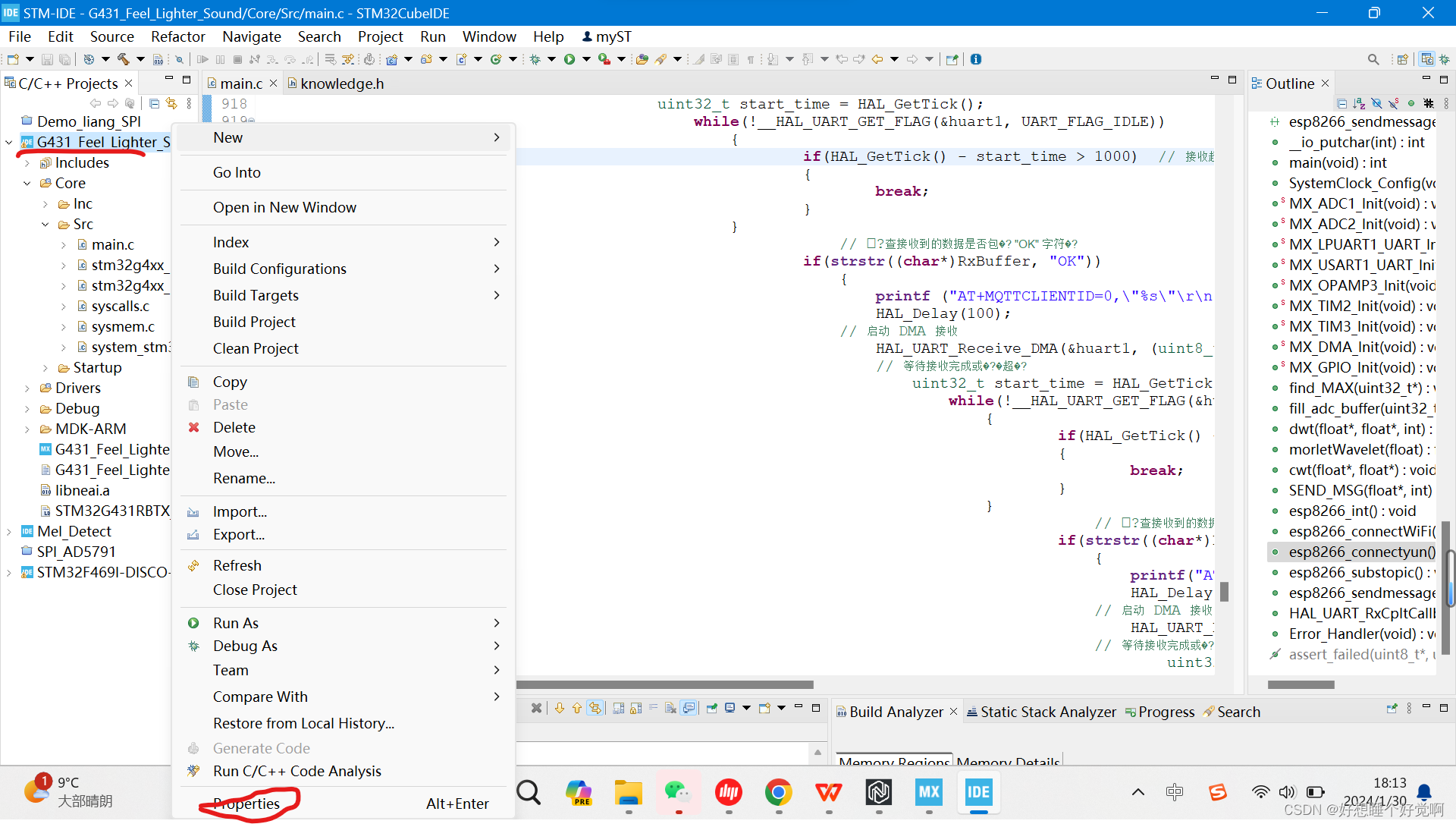

图15

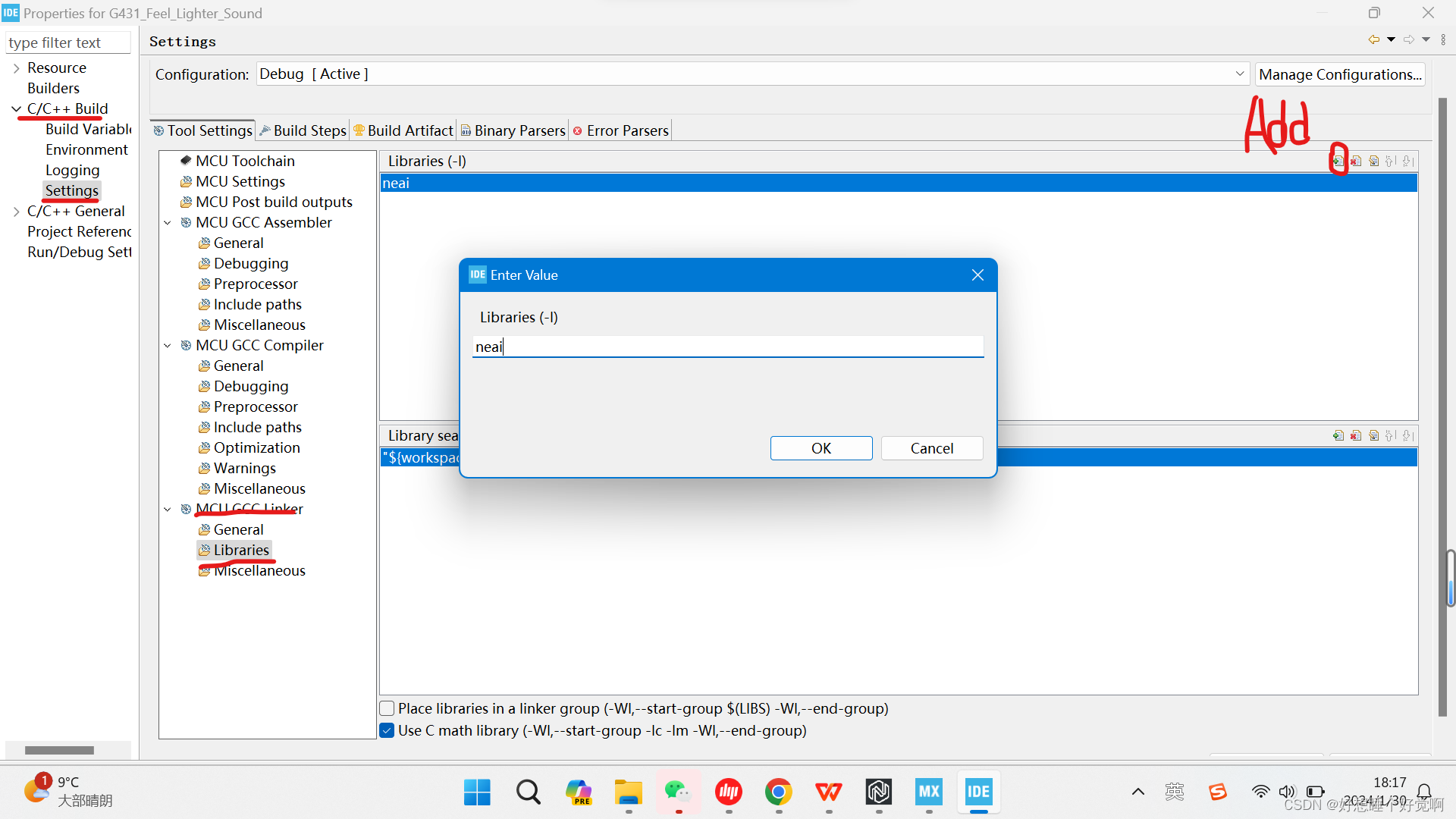

图16 添加库

按照图16 依次打开，点击add，小写输入neai。

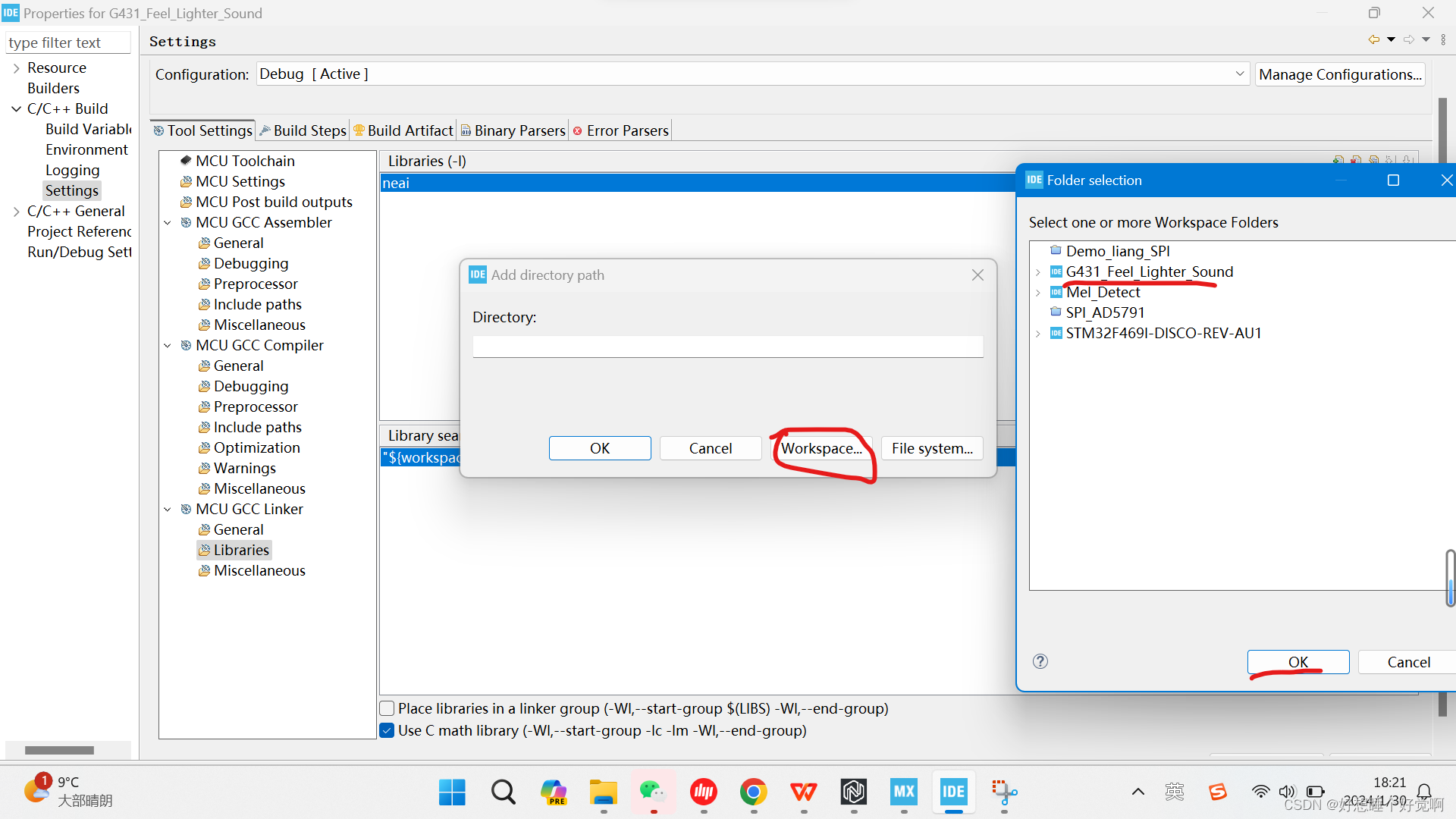

图17 添加路径

按照图17添加库路径，为了方便图中直接选择workspace。

添加完成后，点击apply and close。之后按照图18的示例代码编写程序。

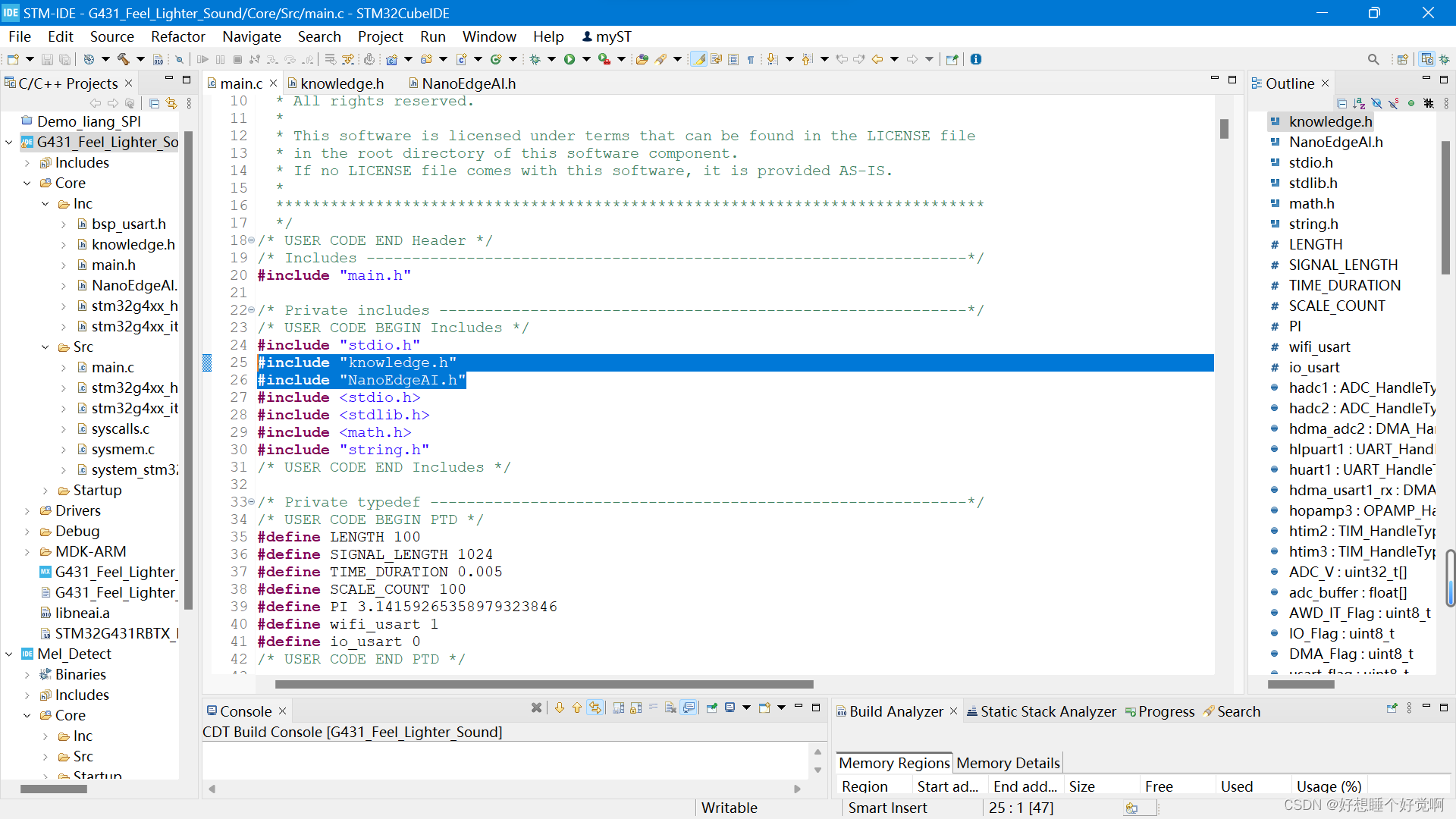

图18 头文件

总结

1.相关问题：

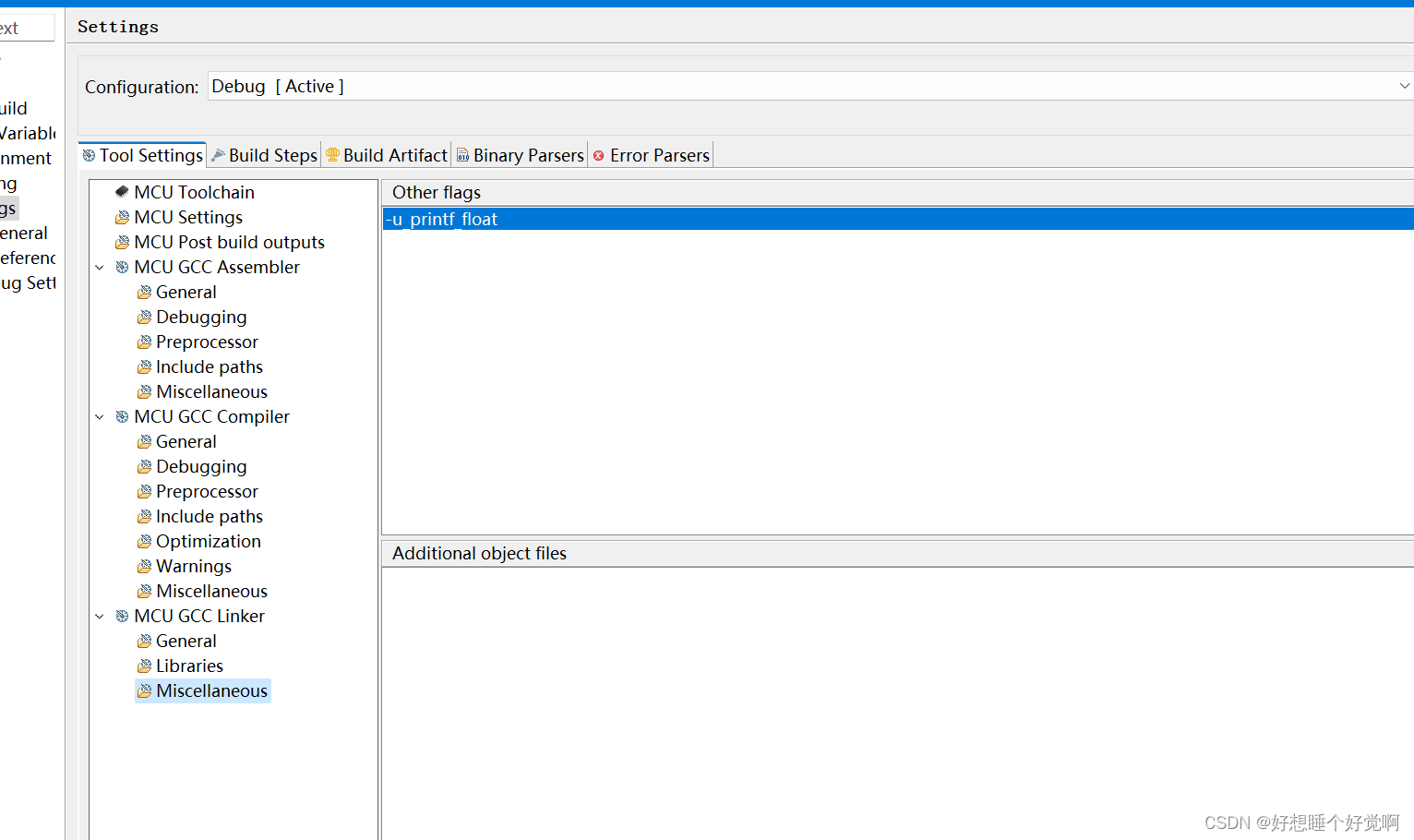

1 串口输出浮点数：
