对象的分类

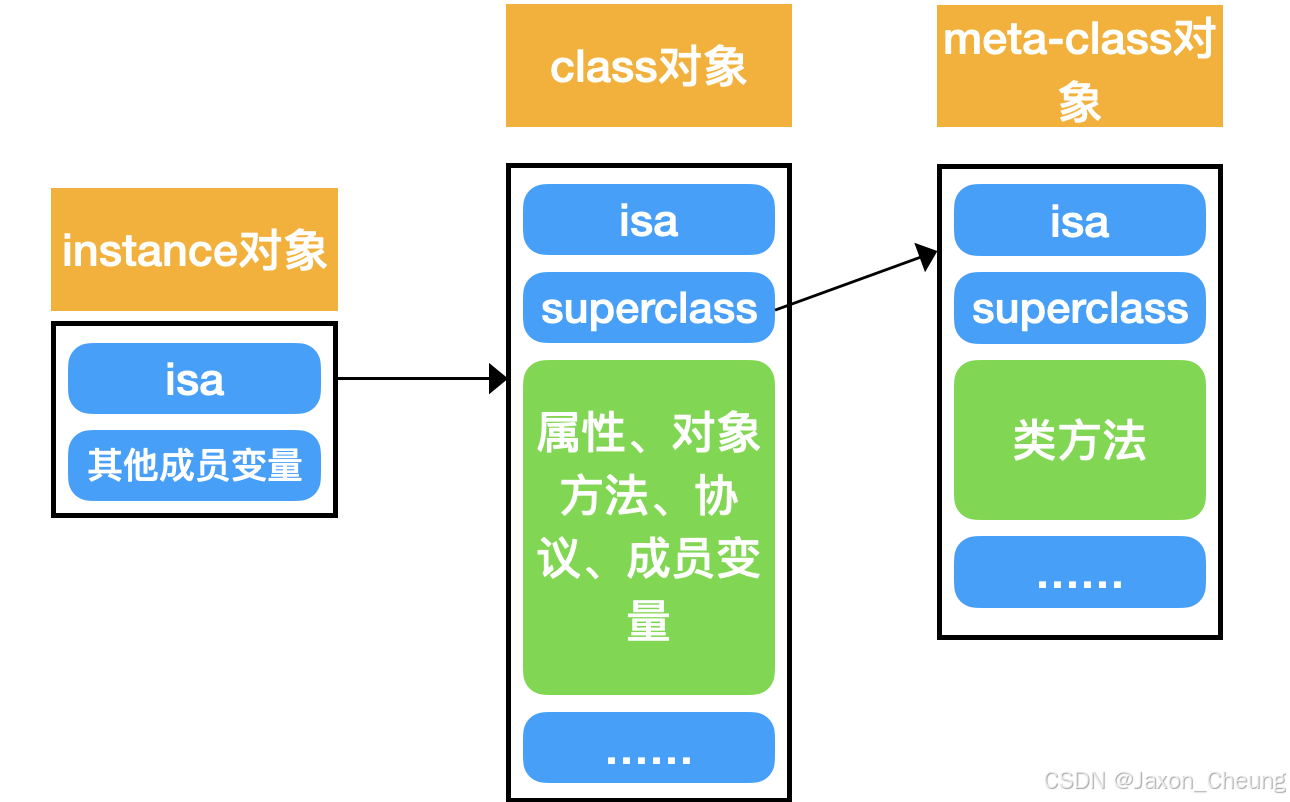

OC中的对象主要可以分为3种：实例对象（instance）、类对象（class）和元类对象（meta-class）

实例对象

通过类alloc出来的对象，每次调用alloc都会产生新的instance对象

NSObject* obj1 = [[NSObject alloc] init]; NSObject* obj2 = [[NSObject alloc] init]; NSLog(@"%p %p", obj1, obj2); //  打印结果：0x600000180040 0x600000180050

从运行结果可看出以上是不同的两个实例对象，分别占据着两块不同的内存
实例对象在内存中存储的信息包括：isa指针、其他成员变量

类对象

#import  Class objectClass1 = [obj1 class]; Class objectClass2 = [obj2 class]; Class objectClass3 = [NSObject class]; Class objectClass4 = object_getClass(obj1);  //Runtime API Class objectClass5 = object_getClass(obj2);  //Runtime API //  打印结果：0x1d6fc6070 0x1d6fc6070 0x1d6fc6070 0x1d6fc6070 0x1d6fc6070

以上都是NSObject的类对象，从运行结果可看出它们都是同一个对象，即这些指针指向的是同一块内存，每个类在内存中有且只有一个class对象
类对象在内存中存储的信息主要包括：isa指针、superclass指针、类的属性信息（@property）、类的对象方法信息（instance method）、类的协议信息（protocol）、类的成员变量（ivar，类型、名称等描述信息而不是具体的值）

元类对象

看下面如何获取元类对象（元类对象类型仍是一个类对象，底层都是struct objc_class* Class，只是包含的信息不一样）

Class objectMetaClass = object_getClass(object_getClass(obj1));

将类对象作为参数传入，再次调用object_getClass函数

那如果调用两次class方法呢？

Class objectMetaClass2 = [[NSObject class] class]; NSLog(@"%p %p %d", objectMetaClass, objectMetaClass2, class_isMetaClass(objectMetaClass)); //  打印结果：0x1d6fc6020 0x1d6fc6070 1 0

从打印结果可以看出，class不管调多少次返回的一直是类对象，不会是元类对象
每个类只有一个元类对象，元类对象在内存中存储的信息主要包括：isa指针、superclass指针以及类方法信息

object_getClass和class方法

查看objc4源码

object_getClass方法中传入各种对象，通过访问isa，返回不同的类对象：

Class object_getClass(id obj) {     if (obj) return obj->getIsa();     else return Nil; }  //  传入类名字符串，返回对象的类对象 Class objc_getClass(const char *aClassName) {     if (!aClassName) return Nil;      // NO unconnected, YES class handler     return look_up_class(aClassName, NO, YES); }

class方法直接返回类对象：

//+ (id)self { //    return (id)self; //} //- (id)self { //    return self; //}  + (Class)class {     return self; }  - (Class)class {     return object_getClass(self); }  //+ (Class)superclass { //    return self->getSuperclass(); //} //- (Class)superclass { //    return [self class]->getSuperclass(); //}

isa流程和继承链分析

上面我们了解了对象的分类，认识到不同类型对象的差别，那么是什么让这些不同类型的对象联系起来从而构成OC对象体系的呢？

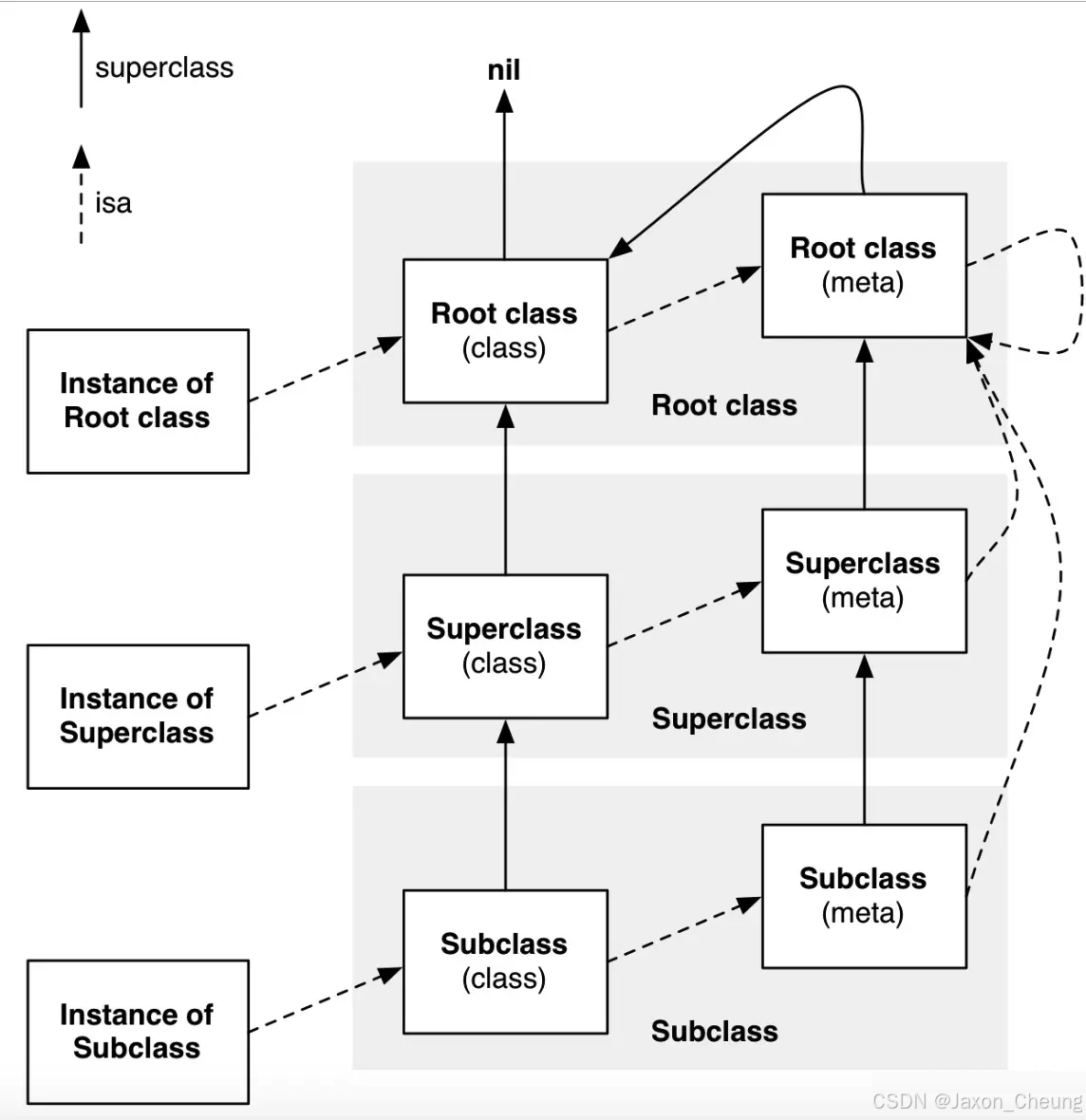

上经典老图：

isa指向链

实际上就是isa指针将它们联系起来形成 isa指向链：

• 实例对象instance的isa指向类class
• 类对象class也有isa指向的是元类meta
• 元类meta中也有isa指向的是根元类root meta

当调用对象方法时，通过实例对象的isa找到class，最后找到对象方法的实现进行调用
当调用类方法时，通过类对象的isa找到meta-class，最后找到类方法的实现进行调用

类继承链

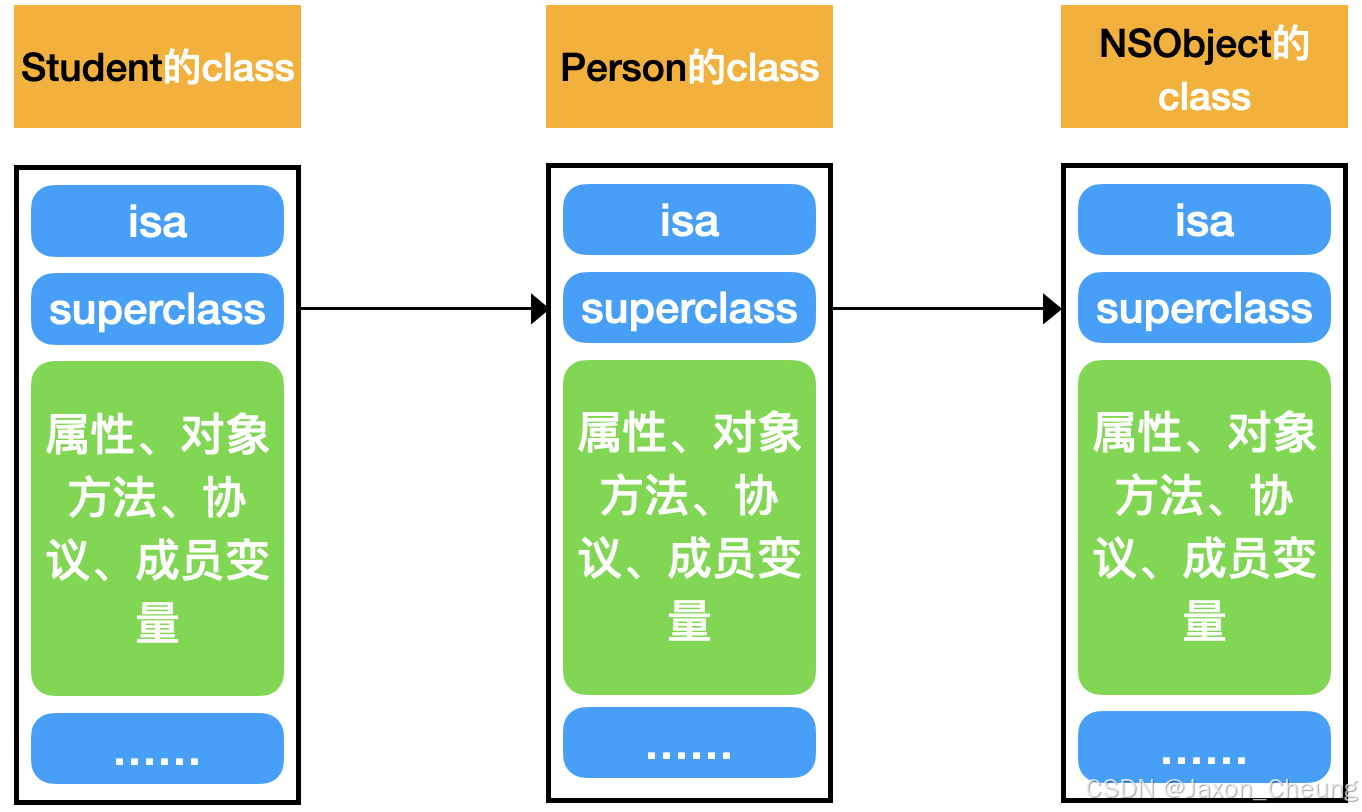

根据superclass的指向，也可总结出OC类的继承链：

• 子类继承于父类，父类继承于根类，根类指向的是nil
• 在元类中也存在继承，子类的元类继承于父类的元类，父类的元类继承于根元类，根元类又继承与根类

当Student的实例对象要调用Person的对象方法时，会先通过isa找到Student的class，然后通过superclass找到Person的class，最后找到对象方法的实现进行调用

类似地，当Student的类对象要调用Person的类方法时，会先通过isa找到Student的meta-class，然后通过superclass找到Person的meta-class，最后找到类方法的实现进行调用

isa流程实例验证

Person类继承于NSObject，Student类继承于Person

@interface Person : NSObject {     @public     int _age; }  - (void)personInstanceMethod; + (void)personClassMethod;  @end  @interface Student : Person {     @public     int _no; }  - (void)studentInstanceMethod; + (void)studentClassMethod;  @end

打断点，通过LLDB查看isa关联类的地址：

//  打印出实例的地址 Person* person = [Person alloc]; NSLog(@"%@", person); Student* student = [Student alloc]; NSLog(@"%@", student);

类对象的地址和实例对象isa所指向的地址有所出入，isa需要进行一次位运算，才能计算出类对象的真实地址
在获取到对象的isa值后，可以通过&（按位与）一个掩码ISA_MASK 0x007ffffffffffff8ULL来获取到对象关联的类地址：

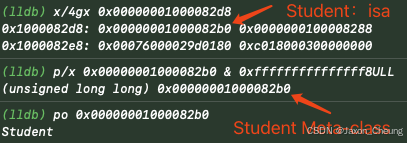

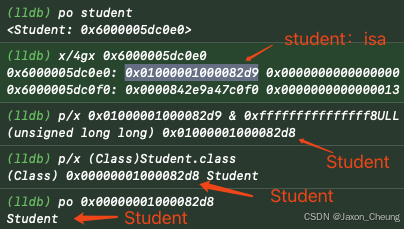

根据student实例的isa地址找到关联类Student的地址0x00000001000082d8

同样地，根据Student类对象的isa找到Student元类的地址0x00000001000082b0

根据Student元类对象的isa找到关联类的地址0x00000001d6fc6020

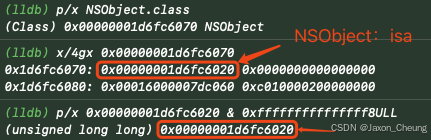

找到NSObject类对象的isa关联类地址0x00000001d6fc6020，与Student元类对象的isa关联类地址一致，可以验证元类的isa指向根元类，且根元类的isa指向自己

类的继承链实例验证

Class tClass = [Student class]; Class pClass = class_getSuperclass(tClass); Class nClass = class_getSuperclass(pClass); Class rClass = class_getSuperclass(nClass); NSLog(@"\n tClass-%@ \n pClass-%@ \n nClass-%@ \n rClass-%@ \n", tClass, pClass, nClass, rClass);

可看出类对象的继承链：Student->Person->NSObject->nil

Student * student = [Student alloc]; Class tClass = object_getClass(student); Class mtClass = object_getClass(tClass); Class mtSuperClass = class_getSuperclass(mtClass); NSLog(@"\n student %p 实例对象 -- %p 类 -- %p 元类 -- %p 元类父类", student, tClass, mtClass, mtSuperClass); Person * person = [Person alloc]; Class pClass = object_getClass(person); Class mpClass = object_getClass(pClass); Class mpSuperClass = class_getSuperclass(mpClass); NSLog(@"\n person %p 实例对象 -- %p 类 -- %p 元类 -- %p 元类父类", person, pClass, mpClass, mpSuperClass); NSObject * obj = [NSObject alloc]; Class objClass = object_getClass(obj); Class mobjClass = object_getClass(objClass); Class mobjSuperClass = class_getSuperclass(mobjClass); NSLog(@"\n NSObject %p 实例对象 -- %p 类 -- %p 元类 -- %p 元类父类 == %p NSObject类对象", obj, objClass, mobjClass, mobjSuperClass, [NSObject class]);

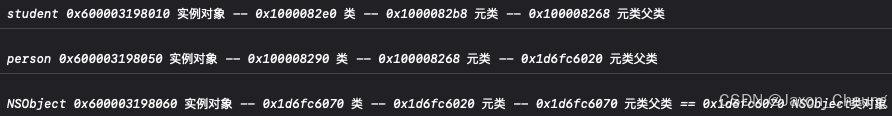

可看出元类的继承链：Student Meta-class -> Person Meta-class -> NSObject Meta-class -> NSObject class -> nil

类的结构

前面我们了解到了Class的类型是struct objc_class*结构体指针类型，下面就来分析一下这个结构体的定义

struct objc_object {     Class _Nonnull isa  OBJC_ISA_AVAILABILITY; };  struct objc_class : objc_object {     // Class ISA;     Class superclass;     cache_t cache;             // formerly cache pointer and vtable     class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags 	//  ...其他代码，objc_class定义共计531行代码... };

继承于objc_object说明：

• 还有一个继承过来的Class类型变量isa
• superclass：指向父类的指针
• cache：缓存相关
• bits：用于获取具体的类信息

cache_t结构

cache_t是一个结构体

struct cache_t { private:     explicit_atomic _bucketsAndMaybeMask; // 8字节     union {         struct {             explicit_atomic    _maybeMask; // uint32_t 4字节 #if __LP64__             uint16_t                   _flags;     // 2字节 #endif             uint16_t                   _occupied;  // 2字节         };         explicit_atomic _originalPreoptCache;  // 8字节     };  }; //  此段为部分代码，cache_t定义总共有290行

分析整个cache_t的结构，发现cache_t的内存总共为16字节，后面会对其底层进行学习

bits分析

在objc_class里有一段源码是data操作

class_rw_t *data() const {     return bits.data(); } void setData(class_rw_t *newData) {     bits.setData(newData); }

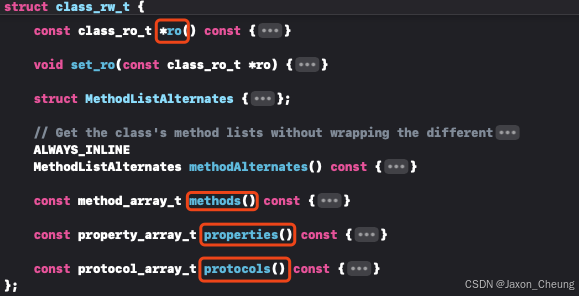

data为class_rw_t类型，下面是其部分源码：

ro：成员变量、methods：方法、properties：属性、protocols协议
我们在类中定义的方法、属性等就是通过调取class_rw_t结构体中的方法获取的

实例验证

下面通过实例来验证一下类的结构是否如上面一致
创建Person类继承于NSObject，定义一些属性、方法以及协议：

@protocol PersonDelegate  - (void)personDelegateMethod; // 让Person类遵守并实现此协议方法 @end  @interface Person : NSObject {     NSString* hobby; }  @property (nonatomic, strong)NSString* name; @property (nonatomic, assign)NSInteger age;  - (void)sayHello; + (void)sayWorld;  @end

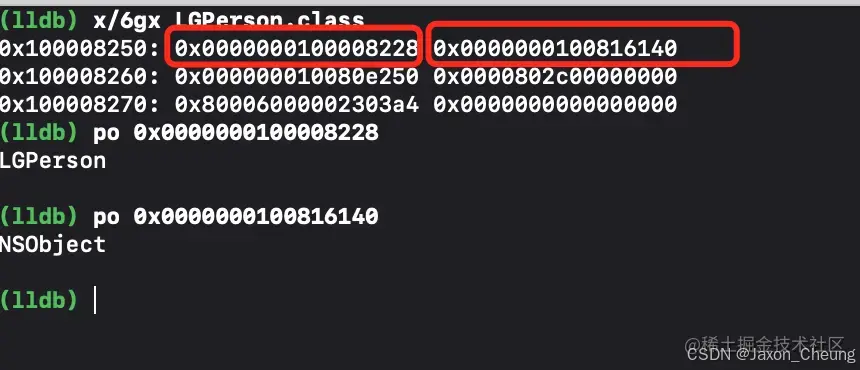

LLDB调试输出

第一个地址0x0000000100008470是类的第一个成员isa，第二个地址0x00000001d6fc6070是类的第二个成员superclass
isa和superclass都是结构体指针类型，占用8字节，cache结构体占用16字节，XYPerson的地址加上8 + 8 + 16 = 32就可以得到bits的地址

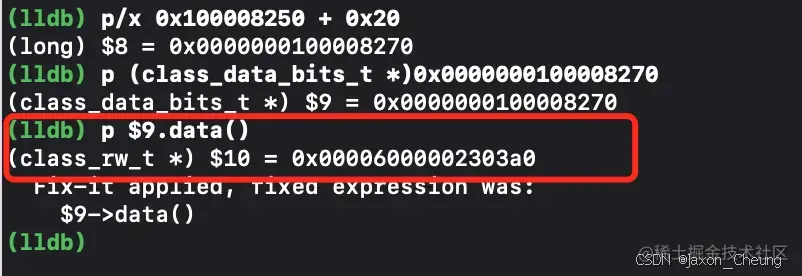

相加并强转为class_data_bits_t *类型得到bits的地址0x0000000100008270，再调用data()方法就得到类型为class_rw_t的地址

属性properties

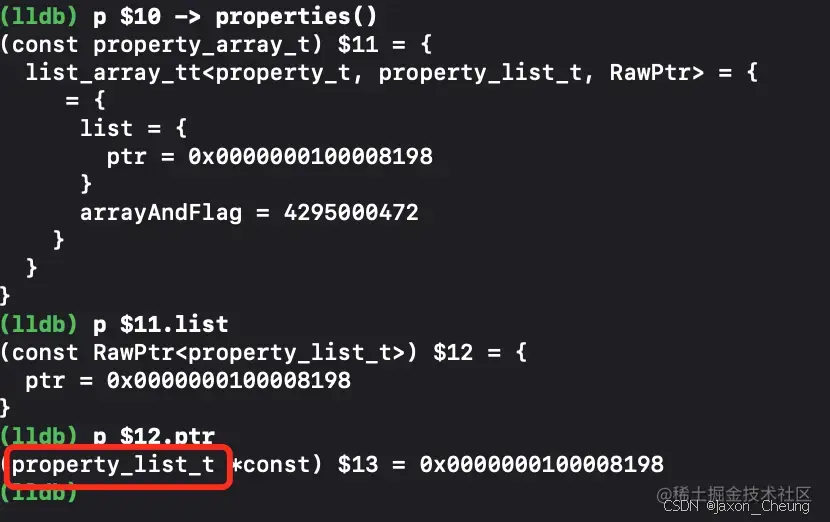

调用class_rw_t的properties()方法，得到property_array_t类型的数组，继承于list_array_tt，找到list下的ptr

class property_array_t :     public list_array_tt {     typedef list_array_tt Super;   public:     property_array_t() : Super() { }     property_array_t(property_list_t *l) : Super(l) { } };

ptr为property_list_t类型，继承于entsize_list_tt

struct property_list_t : entsize_list_tt { };

entsize_list_tt部分源码：

struct entsize_list_tt {     uint32_t entsizeAndFlags;     uint32_t count;  //  数量      uint32_t entsize() const {         return entsizeAndFlags & ~FlagMask;     }     uint32_t flags() const {         return entsizeAndFlags & FlagMask;     }      Element& getOrEnd(uint32_t i) const {         ASSERT(i <= count);         return *PointerModifier::modify(*(List *)this, (Element *)((uint8_t *)this + sizeof(*this) + i*entsize()));     }     Element& get(uint32_t i) const {  //  获取元素方法         ASSERT(i < count);         return getOrEnd(i);     }     //  ...其他代码... };

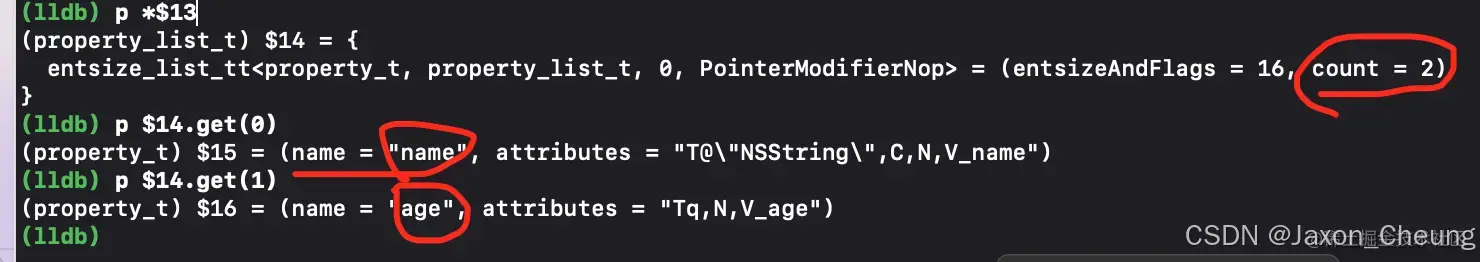

通过调用get()方法，获取元素，下面的结果就是Person类的name、age在properties()里，而实例变量hobby不在这里

方法methods

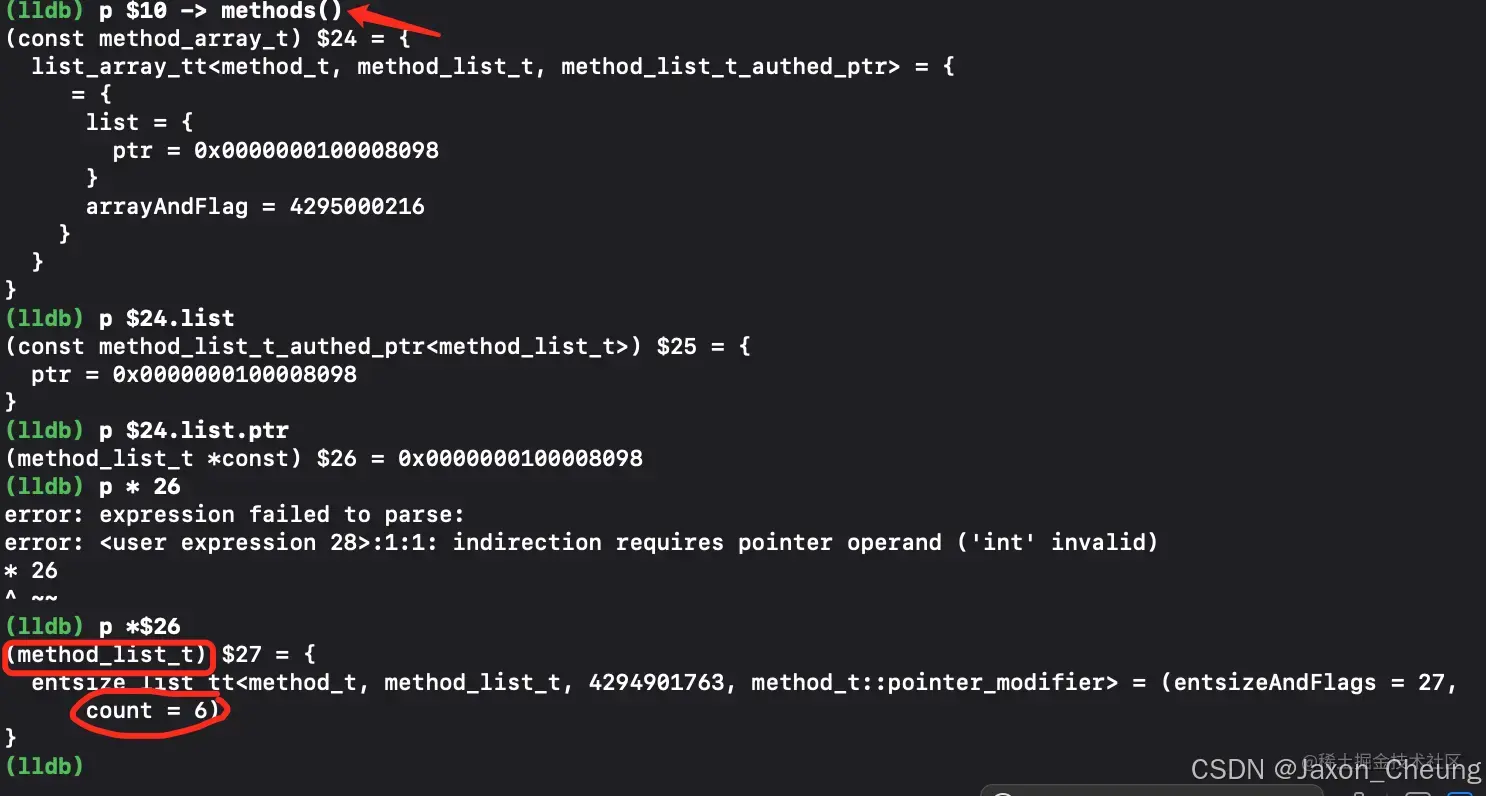

调用class_rw_t的methods()方法，得到method_array_t类型的数组，继承于list_array_tt，同样找到list下的ptr

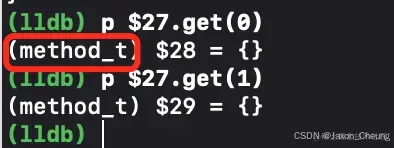

这里看到ptr是method_list_t类型，同样继承于entsize_list_tt，其中有count为6，调用get()方法查看输出

这里的元素为method_t类型，method_t为结构体类型，其中的一个成员变量为big的结构体，里面是方法名称等信息：

struct method_t {     method_t(const method_t &other) = delete;      // The representation of a "big" method. This is the traditional     // representation of three pointers storing the selector, types     // and implementation.     struct big {         SEL name;         const char *types;         MethodListIMP imp;     }; //  ...其他代码 };

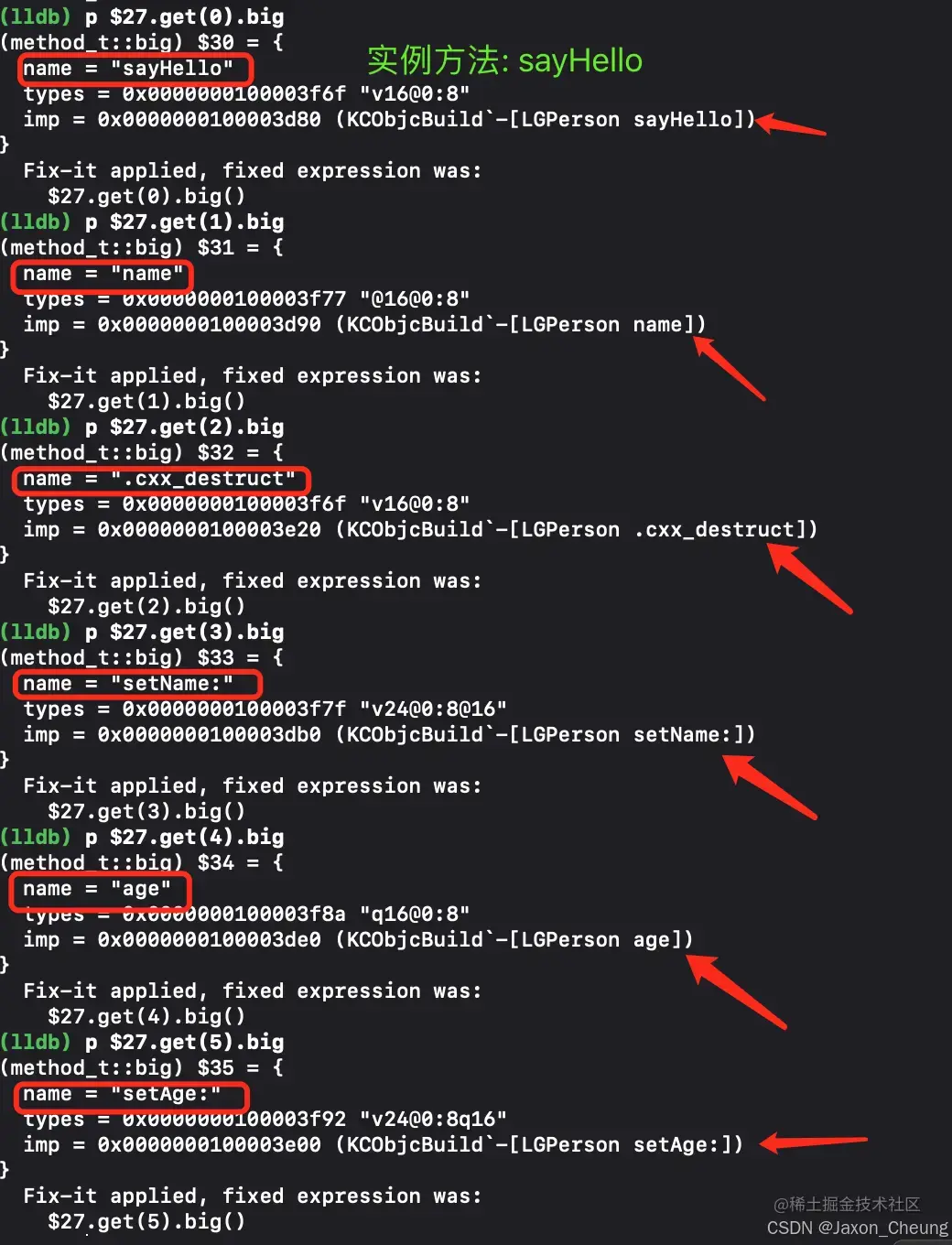

调用big方法查看输出

这6个方法分别是：

• 实例方法：sayHello
• 属性name、age的set/get方法
• C++析构函数：.cxx_destruct

且都是实例方法，并没有类方法sayWorld

协议protocols

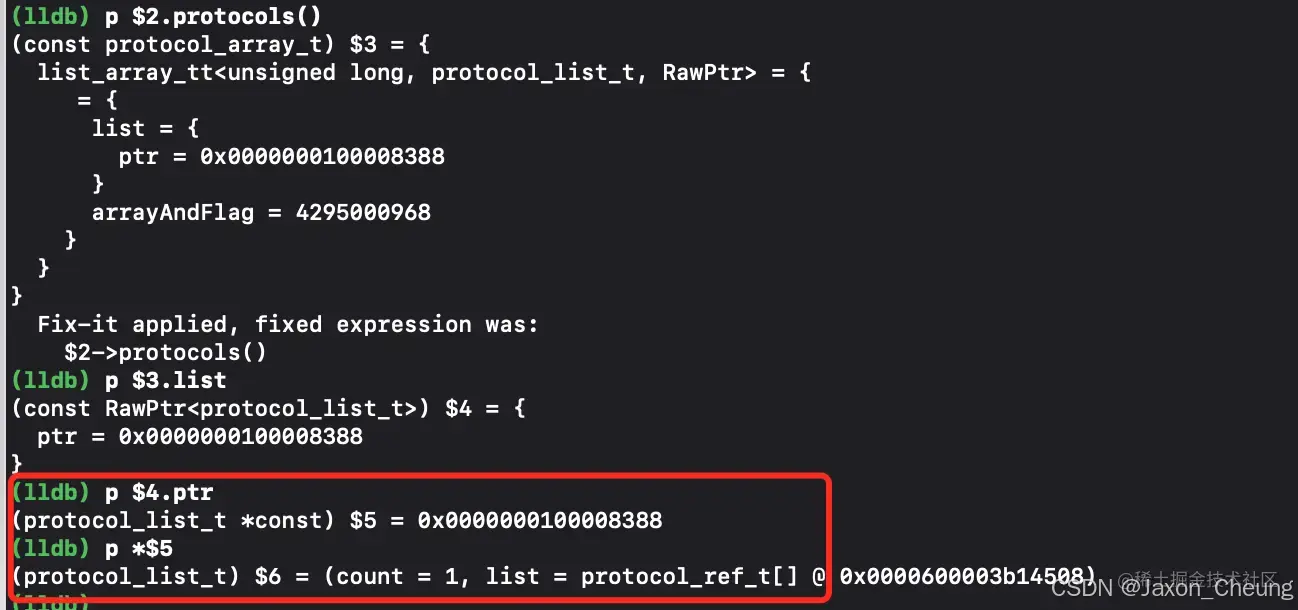

调用class_rw_t的protocols()方法，得到protocol_array_t类型的数组，继承于list_array_tt，同样找到list下的ptr

这里protocol_list_t并没有继承于entsize_list_tt：

struct protocol_list_t {     // count is pointer-sized by accident.     uintptr_t count;     protocol_ref_t list[0]; // variable-size      size_t byteSize() const {         return sizeof(*this) + count*sizeof(list[0]);     }      protocol_list_t *duplicate() const {         return (protocol_list_t *)memdup(this, this->byteSize());     }      typedef protocol_ref_t* iterator;     typedef const protocol_ref_t* const_iterator;      const_iterator begin() const {         return list;     }     iterator begin() {         return list;     }     const_iterator end() const {         return list + count;     }     iterator end() {         return list + count;     } };

看到protocol_list_t的定义，我们知道count值为1，说明是有值，但是其成员是protocol_ref_t为uintptr_t类型，那怎么输出查看这个count中的1到底是什么呢

查看protocol_ref_t的定义，通过注释信息，我们可以看到protocol_ref_t未映射到protocol_t类型，那我们就找protocol_t的定义

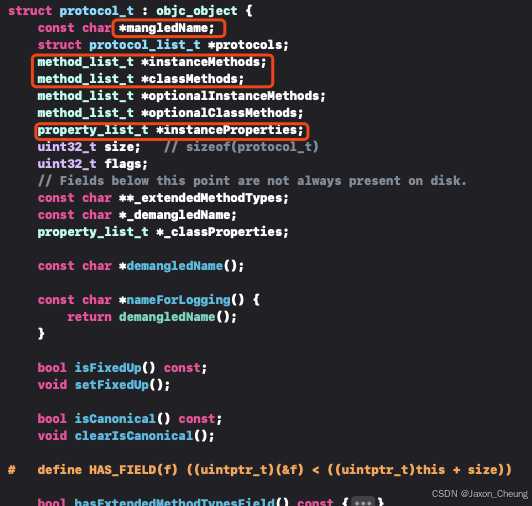

这里看到protocol_t中有mangledName以及instanceMethods等，只要得到protocol_t就可以输出我们想要的名称方法等信息，怎么才能从protocol_ref_t映射到protocol_t呢，全局找一下吧

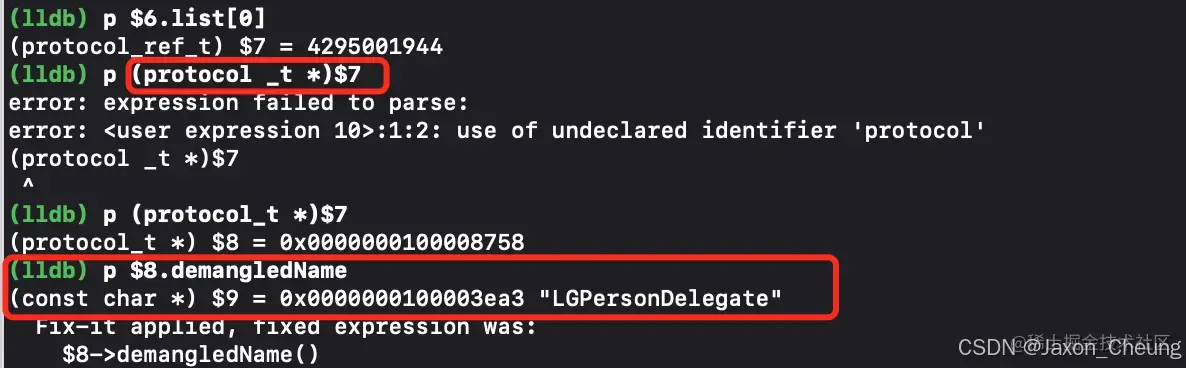

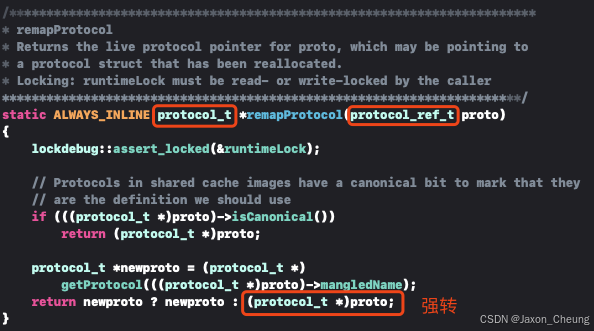

这里我们看到，protocol_ref_t是可以强转protocol_t的，那我们就试试：

强转成功，调用demangledName方法，我们就得到了LGPersonDelegate，那我们再找一下协议方法

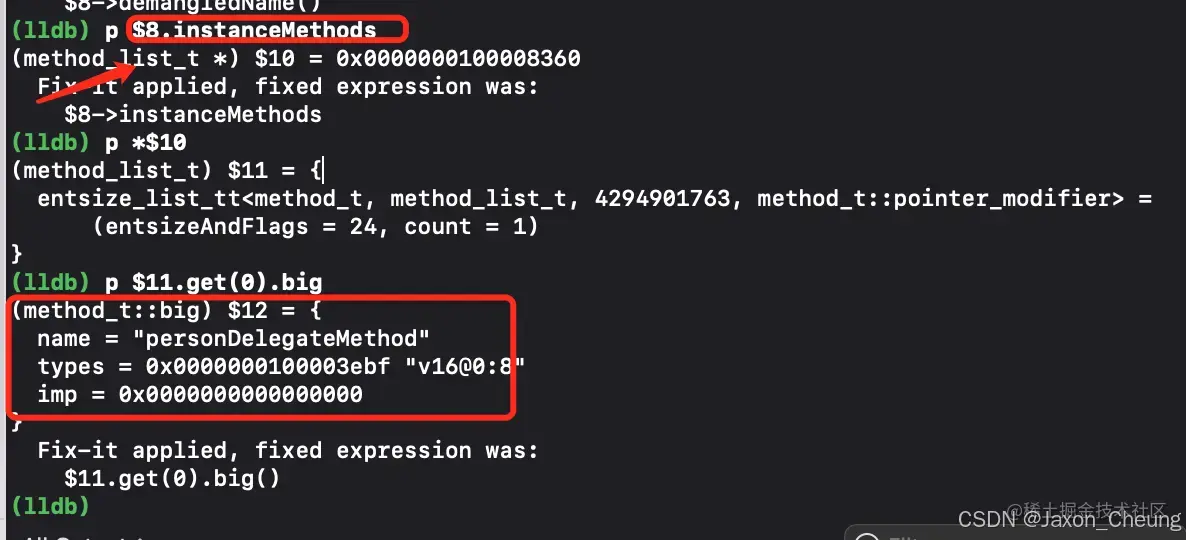

按照method查看输出的步骤，成功找到协议方法personDelegateMethod

ro

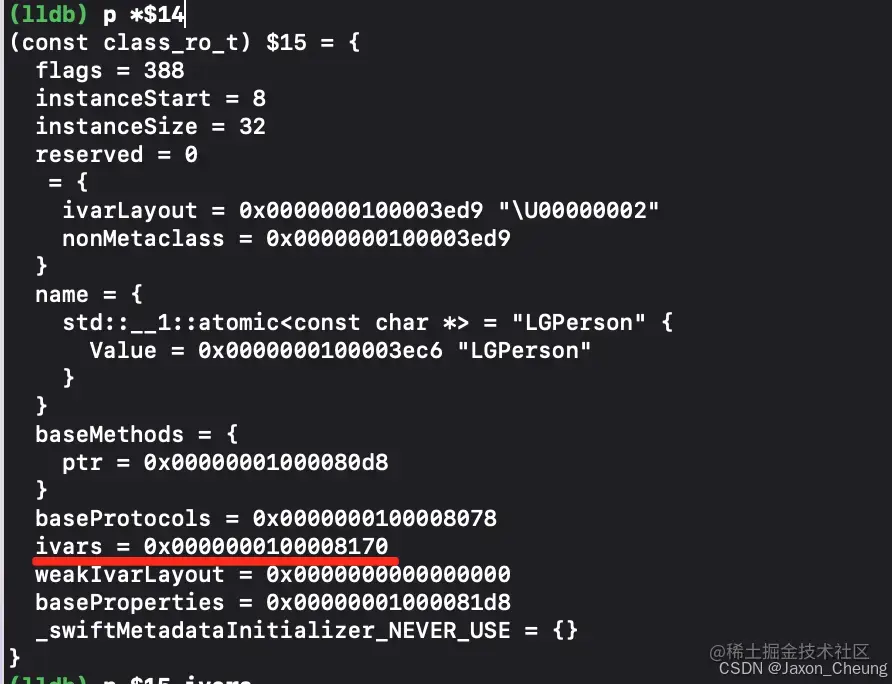

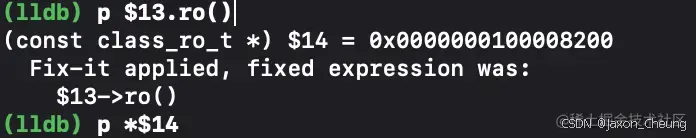

调用class_rw_t的ro方法，得到class_ro_t的结构体

查看ivars，也是继承于entsize_list_tt的ivar_list_t类型的结构体，调用get方法查看：

这6个实例变量分别是自定义hobby以及系统自动帮我们自动生成的带有_的实例变量

类方法

methods中的方法全部都存在类中，都是实例方法，那么类方法应该去在元类中找

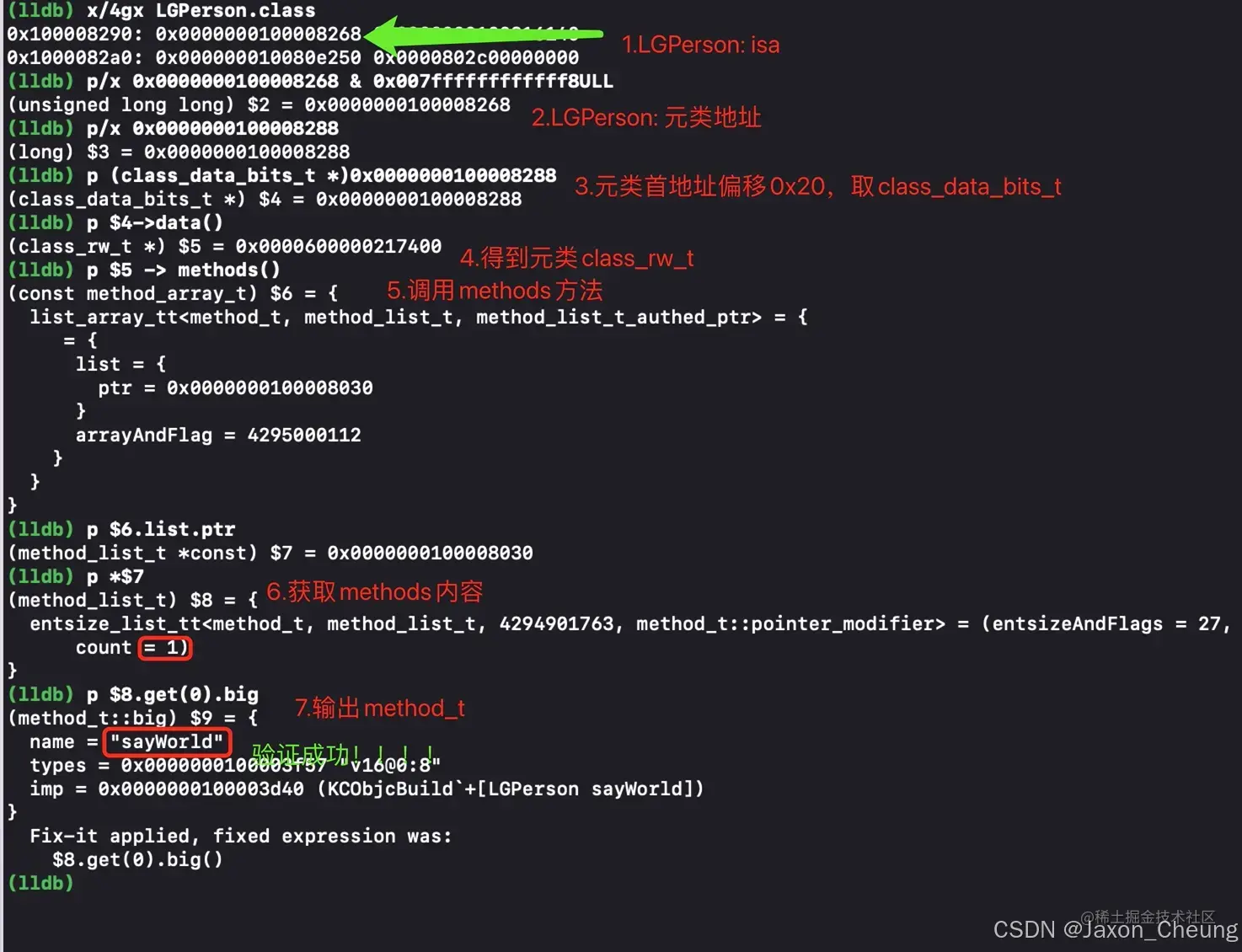

通过类的isa指针找到元类，再根据上面的步骤找到并输出这个元类的methods

这里我们不由地想，OC的底层是C/C++实现的，不存在对象方法和类方法的区分，有的都是函数实现，在OC的设计中，一个类可以new出无数个对象，因此把方法存在类中，而不是动态创建的对象中，是合理的。
因为OC的对象方法和类方法的定义是-和+的区分，那么方法名称就会有重名的存在，因此才会引入元类的概念，元类的存在就是解决类方法重名的问题

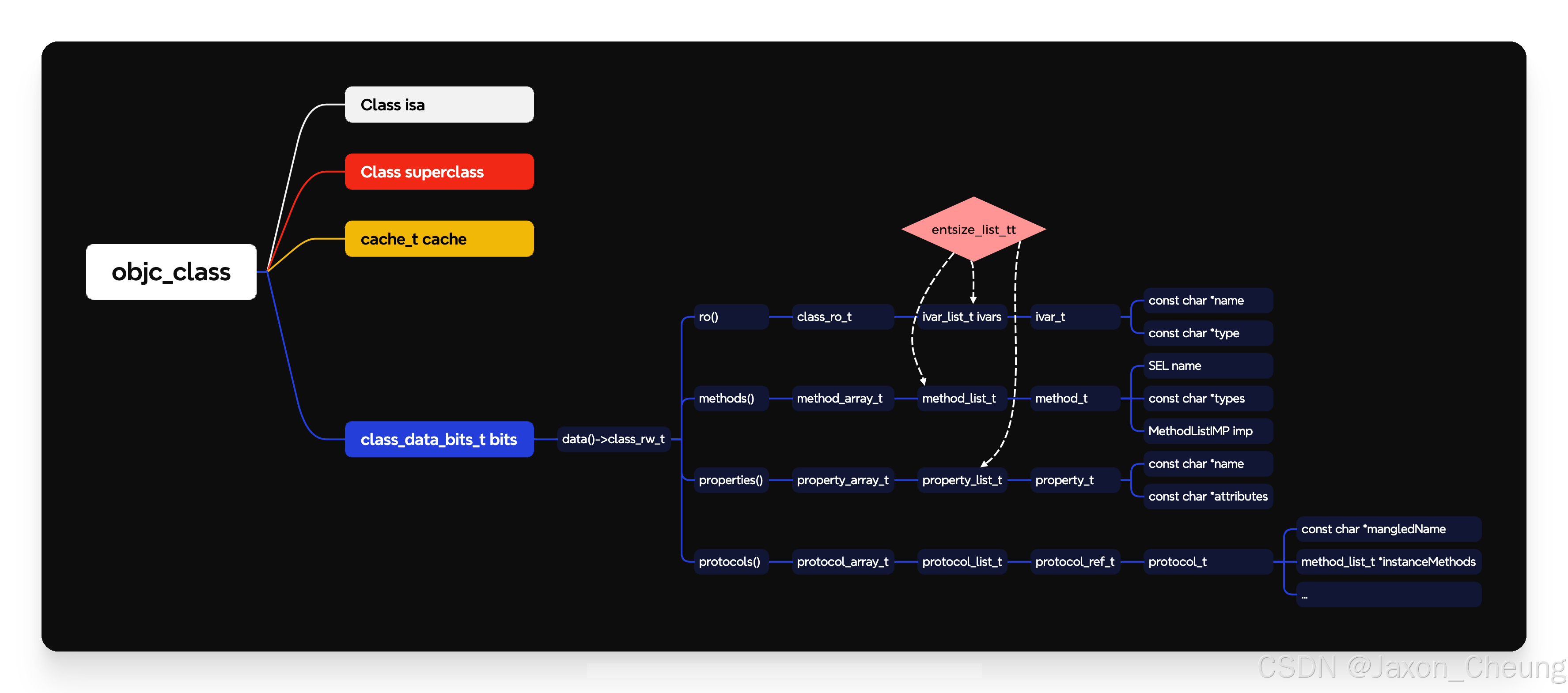

类结构流程图解

类的结构流程图解析：
