西门子1200与SMART200进行MODBUS-TCP通讯——叶强PLC教案
创始人
2025-01-07 09:04:57
0次

基于以太网的通讯，用的网线，RJ45水晶头接口，分别将1200PLC与SMART200 PLC连接至交换机，然后电脑也连交换机进行程序上下载与监控
IP地址：
1215C（客户端） :192.168.0.1
Smart200（服务器端）:192.168.0.2
谁主动去访问（读写），谁就是客户端CLIENT; 等待信息与请求的为服务器端（SERVER）
1.组态添加PLC

2.调用MB_CLINET指令

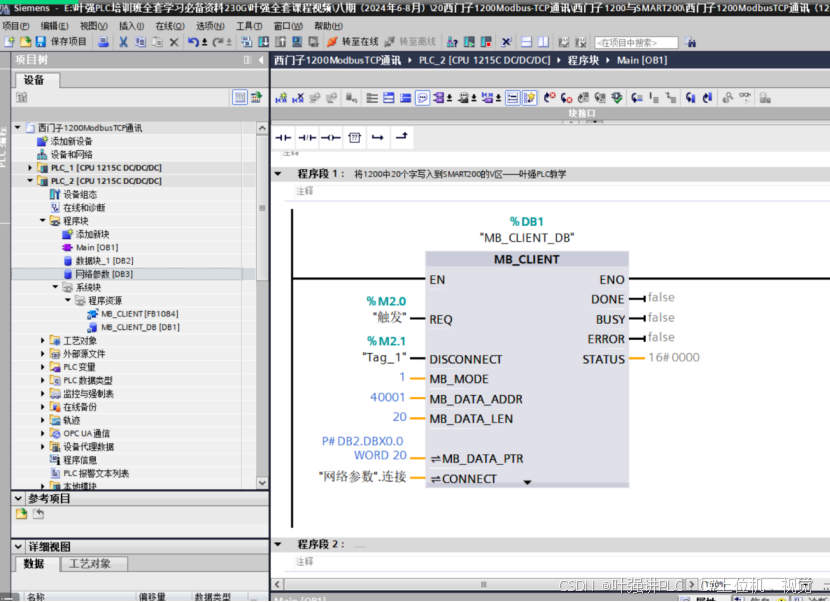

3.选中指令按F1，可以查看自带的指令帮助
在这里插入图片描述

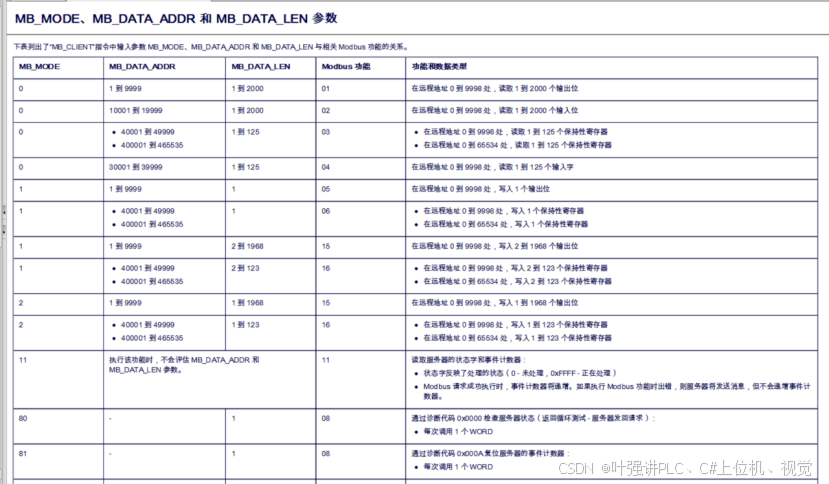

MB_MODE参数 （参数1的时候为客户端向服务器端写入数据，参数为0的时候为读取数据）
在这里插入图片描述

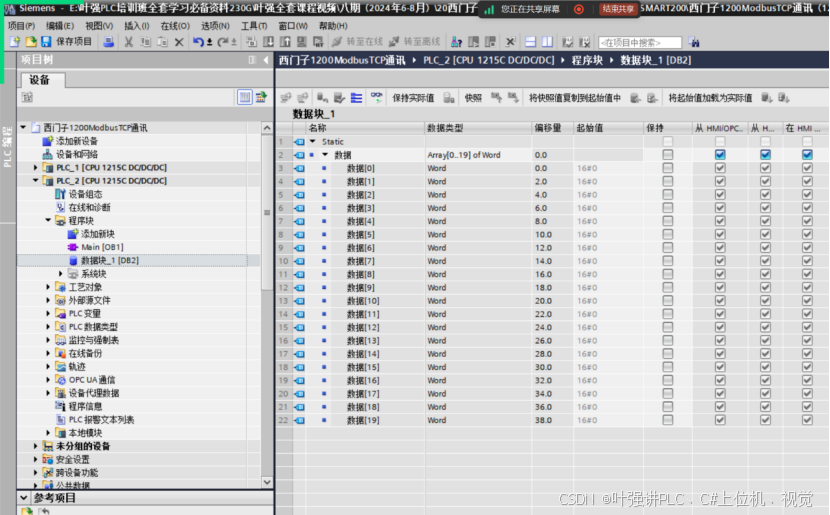

新建20个字的数组，数据块，用于与smart200做数据交互
在这里插入图片描述
取消优化的块访问，才会有偏移量
在这里插入图片描述
4.再新建一个全局DB数据块，用于填写网络参数
在这里插入图片描述

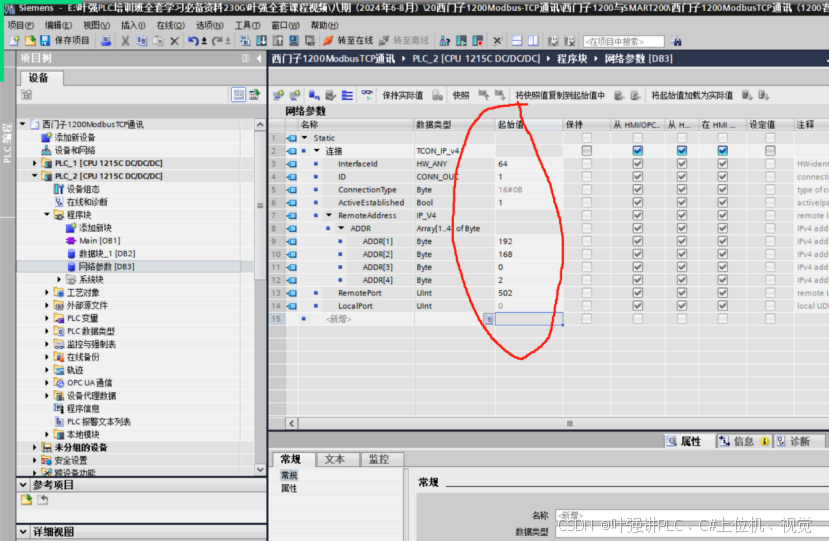

填写网络参数：
在这里插入图片描述

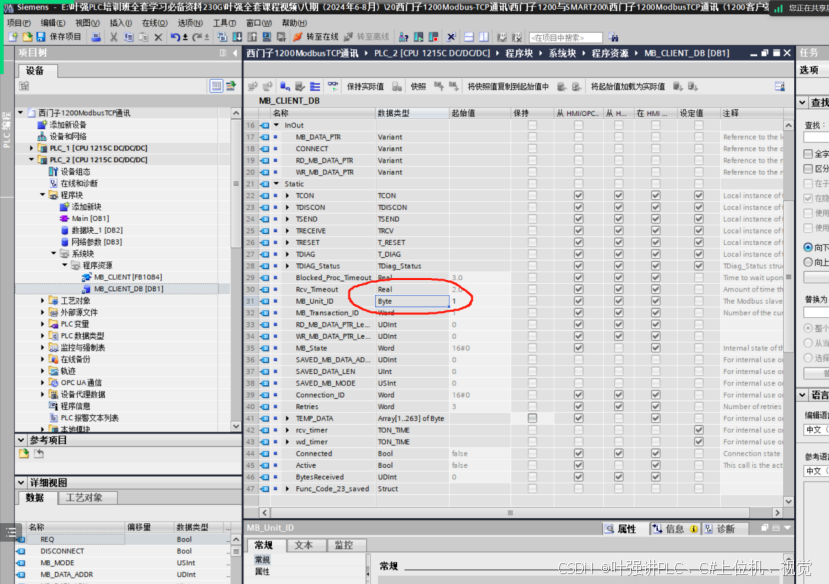

系统块MB_CLIENT_DB数据块中的Unint_ID改为1
在这里插入图片描述

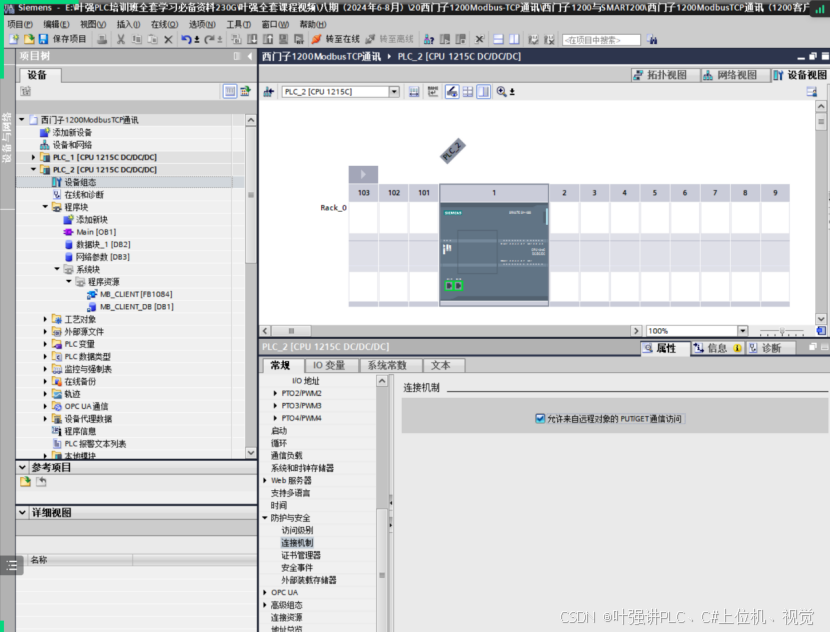

5.勾选连接机制里的PUT/get通讯访问
在这里插入图片描述
指令参数填写完成,下载程序到1200
在这里插入图片描述

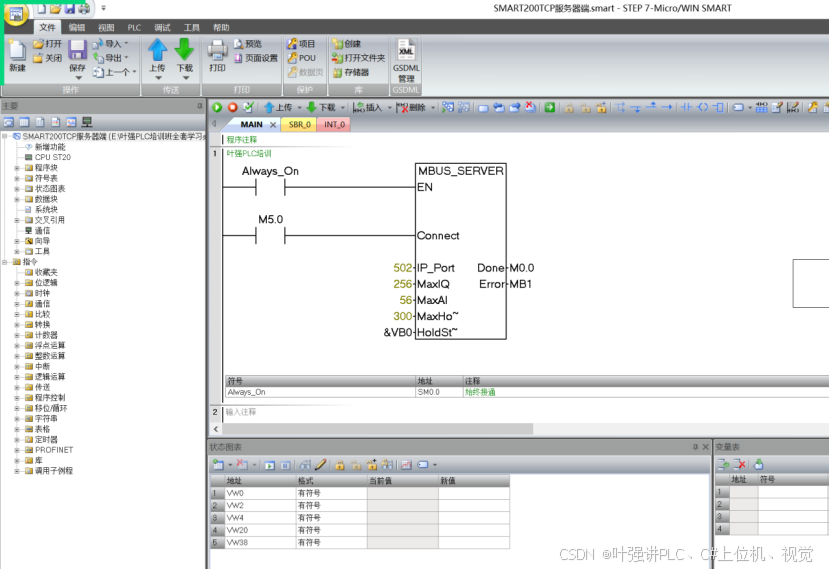

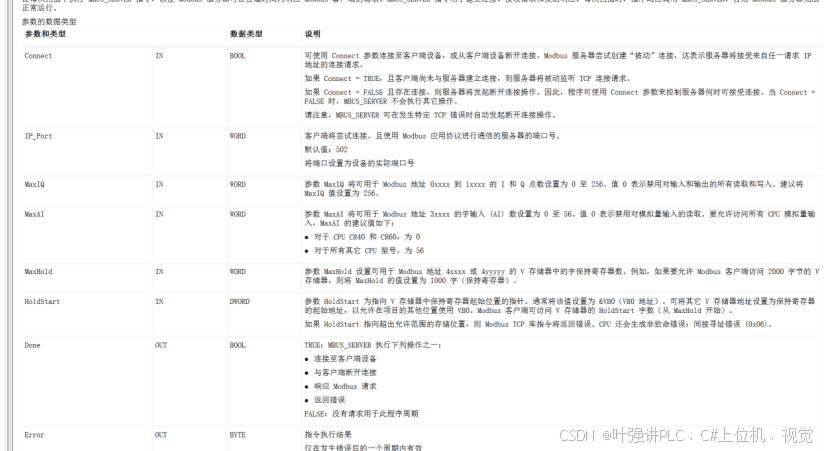

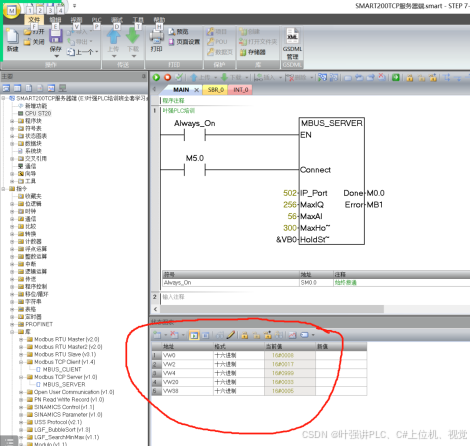

6.SMART调用MBUS_SERVER指令
在这里插入图片描述
在这里插入图片描述

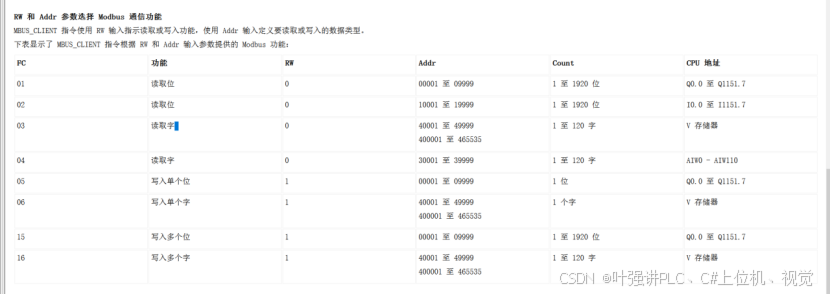

通讯地址，40001对应VB0开始的数据
在这里插入图片描述
在这里插入图片描述

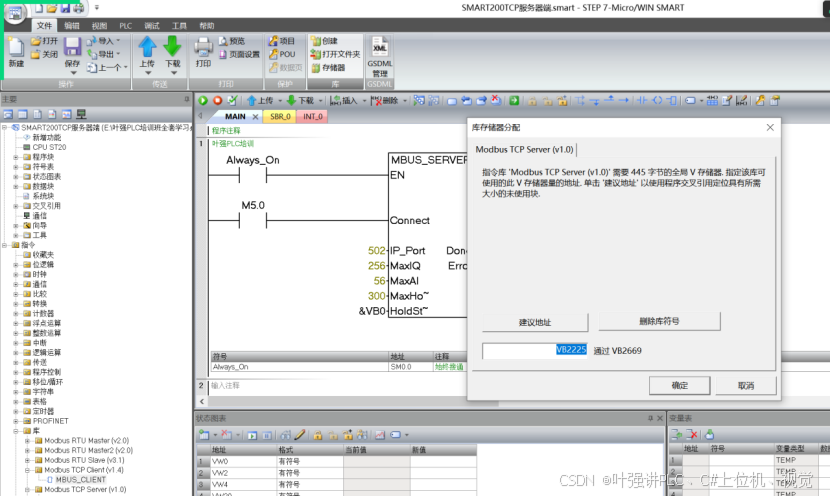

分配指令专用存储器地址
在这里插入图片描述

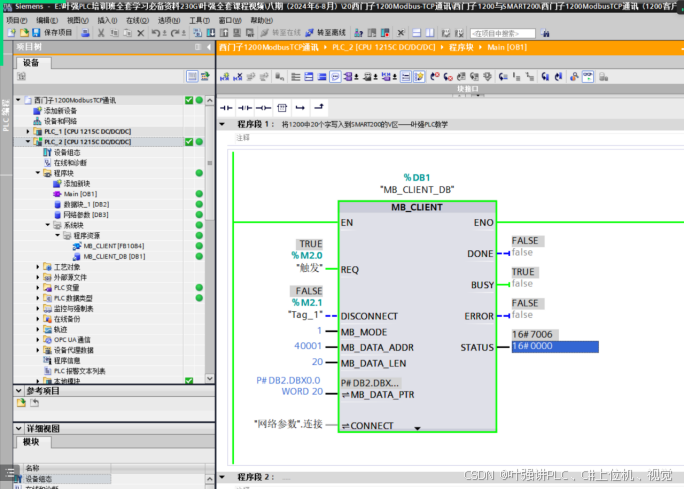

将SMART200的程序下载进去，然后进行通信测试，看数据是否传递成功
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

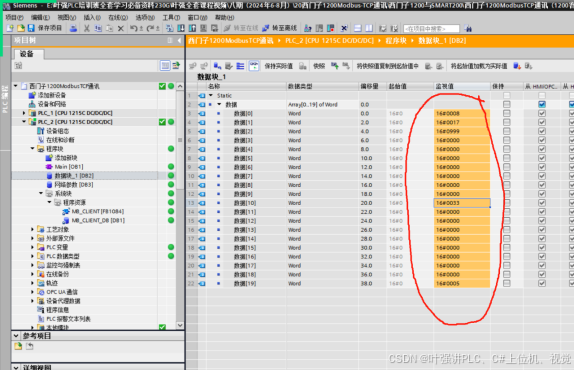

可以监控到数据传送一一匹配上

最后祝大家学有所成
